Приобрёл его у Ярослава YarikSteel

На первый взгляд — кулёк хорош. Все проварено, тяжёленький такой, увесистый кабанчик. но…конструкция у него не доработанная, объясню ниже почему. Погнали менять!

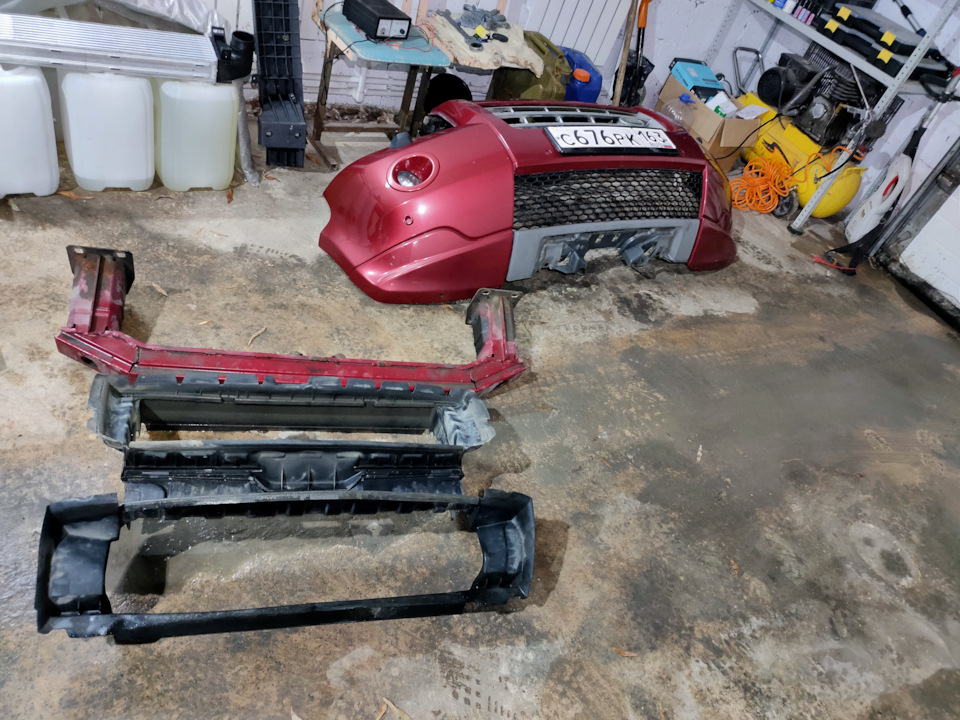

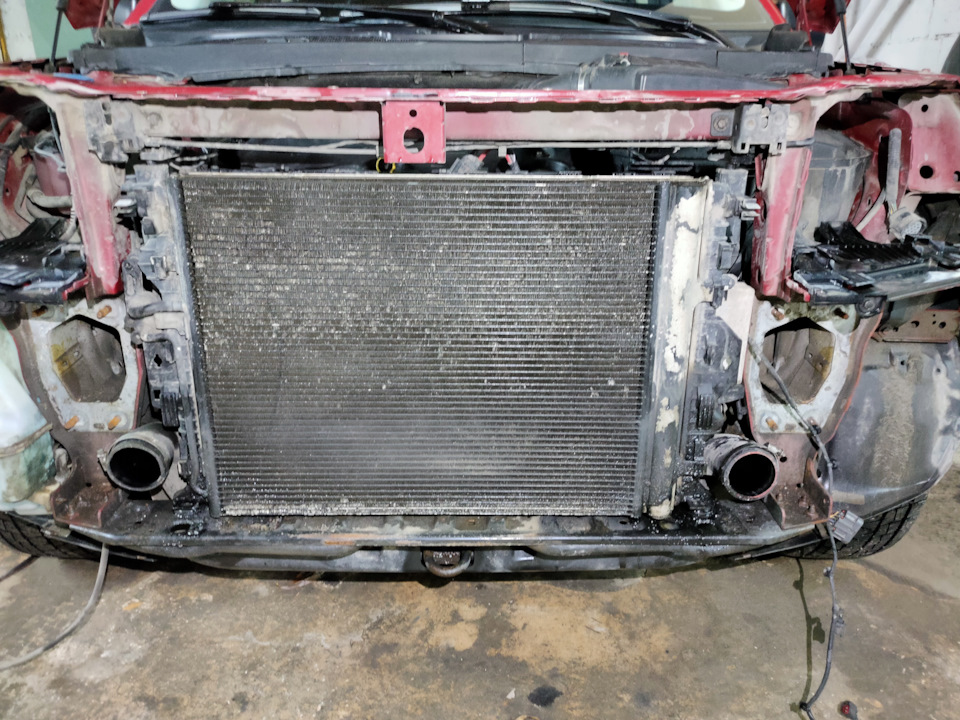

Снимаем бампер, снимаем усилитель, дефлектор.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

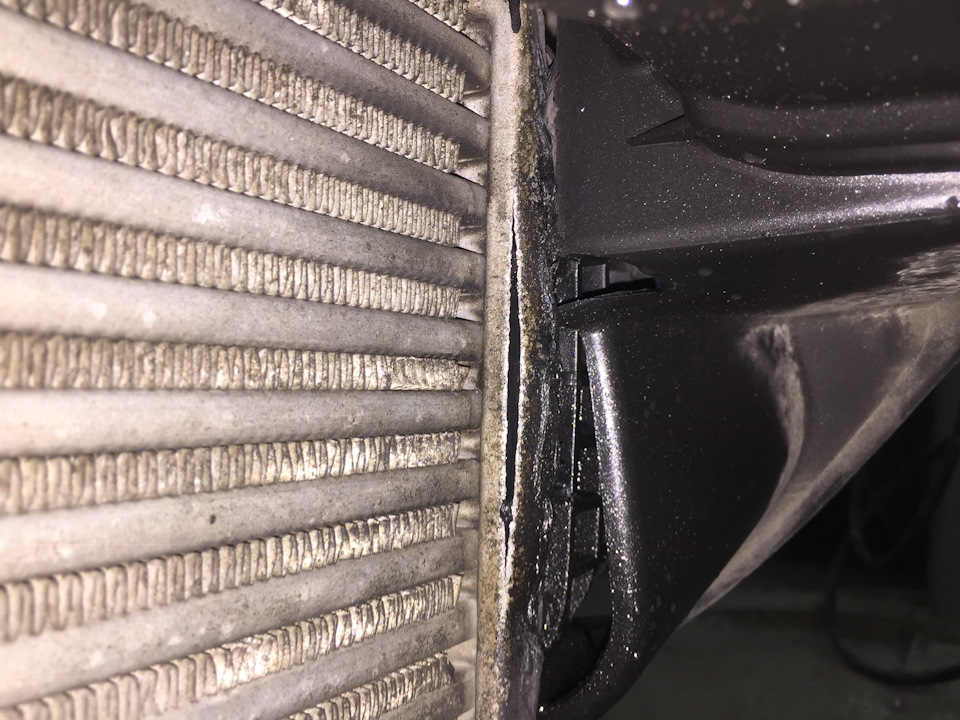

Внимание на левую «банку» голандца
Этот …овнюк просто подленько и предательски «вскрылся» 😉

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

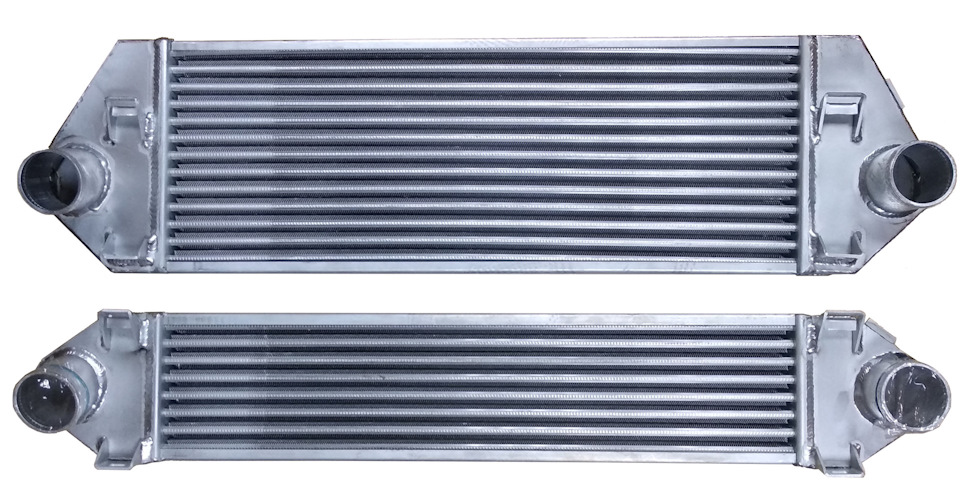

На сравнительном фото внизу видно что цельный кулёк шире обычного, и у него почему-то левый вход (от турбины) завален под углом вниз…на фото конечно хрен увидишь, специально забыл сфоткать. зачем это нужно на фриле — где прямые заходы патрубков — загадка, ответ на который знает только оператор ЧПУ

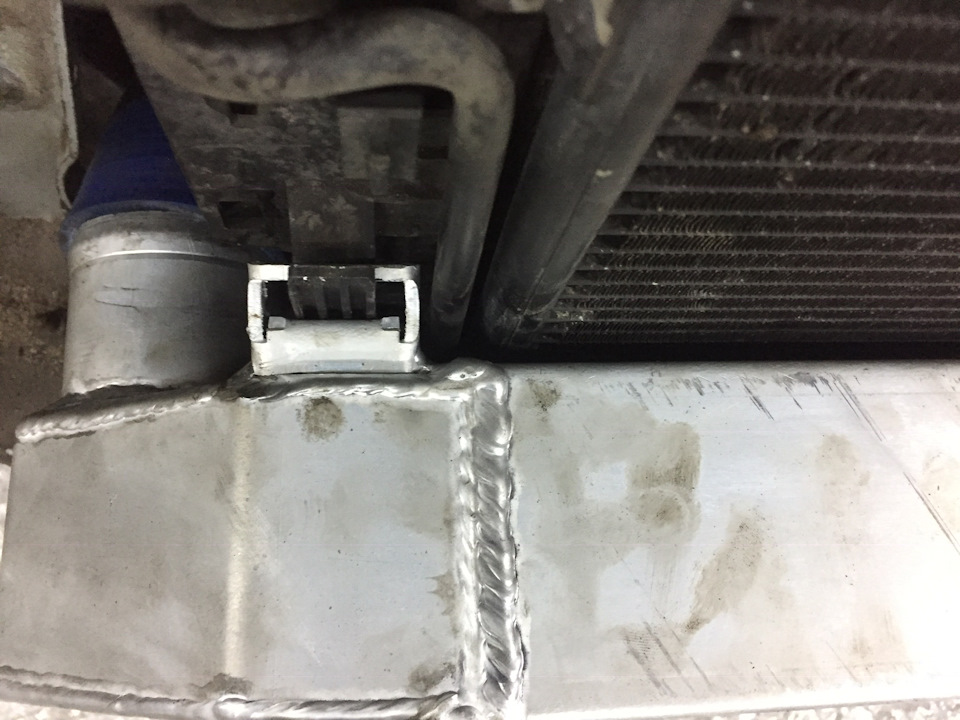

Дальше — ширина и размеры посадочных ушек взяты строго со штатного, без учета увеличившейся толщины кулера, что совершенно не позволяет поставить его “plug and play”. Ибо в этом случае начинает тереться об основной радиатор — что есть плохо.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

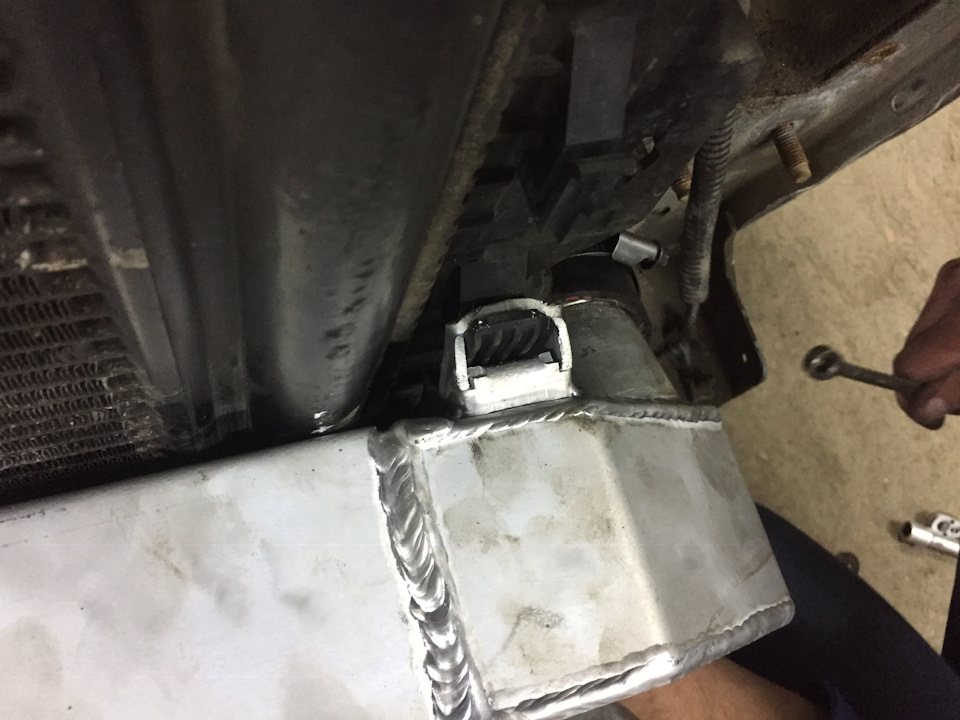

Я читал отзывы об этом кульке годичной давности — проблемы те же, левое верхнее и нижнее ушко не дают поставить кулер правильно, верхнее нужно растягивать, а нижнее — растачивать. естественно заикаться о гарантии производителя после такого вмешательства наивно. Но и по другому его не поставить, если не хотите в ближайшем будещем менять ещё и основной радиатор конечно ;)))

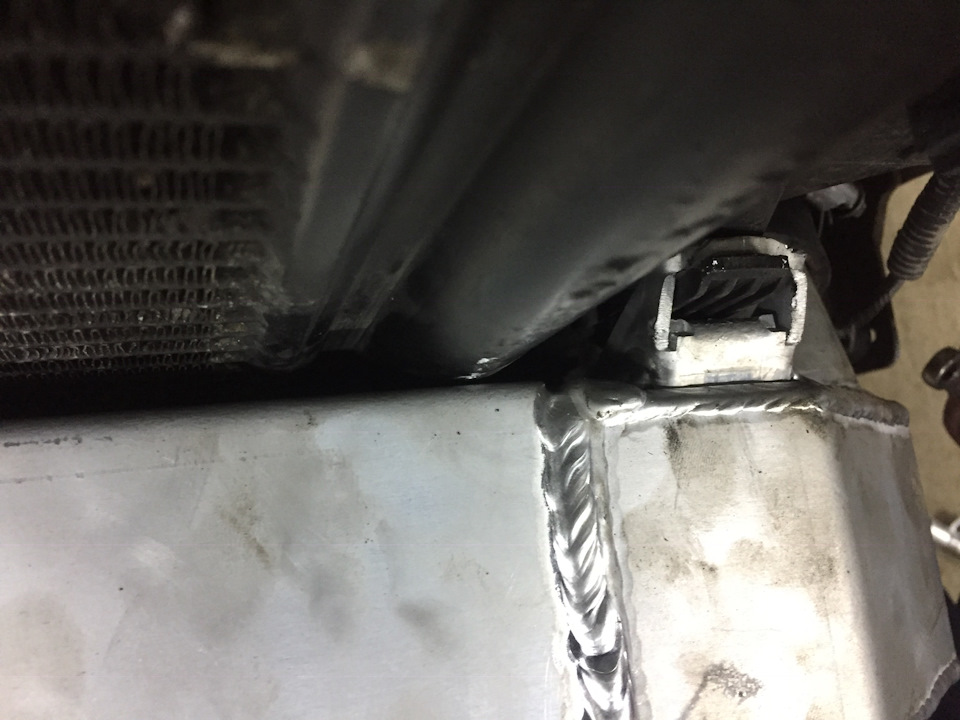

Вообщем растачиваем и растягиваем левые ушки, чтобы при установке кулька появился между ним и основным радиатором зазор.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Правая сторона стоит четко изначально

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Прикручиваем кулёк, неудобно натягиваем левый патрубок турбины на кривой фланец, собираем машину.

Источник

Замена интеркулера. Часть 1 — Введение

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Для тех, кто любит много букафф!

Озаботился заменой интеркулера, а поскольку память у меня короткая, решил фиксировать всё походу дела.

Совместными усилиями вот тут вота мы выяснили, что интеркулер сдох, ибо тёк нещадно.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Стал вопрос по замене. Вариантов два. Нет. Три. Первый — поставить оригинал и забыть лет на пять (ну, или как повезёт). Второй — аналог оригинал. Поставить и забыть… как повезёт. Третий — кардинальная замена на нестандартный. Тюних, так сказать.

Определённую пищу для размышлений дал TamerlaH со своей записью. Перечитал-пересмотрел я её не один раз. И не пять. Уж больно смущала необходимость делать крепления под нестандартные. Да и крепления непростые — надо гнуть, варить. Условий для этого у меня нет. А цельноалюминиевый интеркулер так и манил, манил своей цельноалюминиевостью. И ценой.

Жадность взяла своё. И я решил изучить матчасть повнимательнее. Чтобы понять и простить что на что менять. По идее, если задаться целью просто поменять эту хреноконструкцию из пластика и алюминия на просто алюминий — надо брать один в один и не выделываться. Но ведь хочется чего нибудь и улучшить, правда?

Только вот даже поверхностное изучение данного вопроса показало, что сдуру можно и сломать. И вместо улучшения получить ухудшение.

Если коротко — понижение температуры воздуха на входе даёт повышение мощности двигателя. Зависимость прямая (хоть и нелинейная) — чем ниже температура, тем выше мощность. Отсюда ставь интеркулер большим количеством рёбер для большего теплоотвода и лови результат. Но не тут то было — большая «плотность» интеркулера создаёт большее сопротивление воздуху, соответственно наддув падает, мощность теряется. Казалось бы — нет проблем — берём интеркулер большего размера и дело в шляпе. Но тут мы получаем проблему в виде большой турбоямы на низах — больший объём интеркулера приходится дольше накачивать, прежде чем система выйдет на рабочее давление. Т.е. на светофоре уже не рванёшь со старта, да и потеря мощности на низах для внедорожника не самый лучший вариант.

После этого меня заинтересовал вопрос — а на сколько наш штатный кулёк идеально подходит под турбину. А вдруг он больше или меньше, чем оптимум. Тут я не смог найти ответ. Кроме того, что интеркулеры характеризуются падением давления и падением температуры. Чем ниже первый и чем выше второй показатели, тем лучше. Но вот попробуй найди эти характеристики…

Есть, правда, вот такая вот табличка:

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Нашего размера (660х148х65 (V=6349)) тут нет, но, похоже, что с него можно снять 300-340 л.с. Угу. С учётом чипа, наши движки могут выдавать 200-220 л.с. Т.е., в принципе можно ставить 530x140x63. Должно хватить с запасом. А с учётом более короткой длины, падение давления должно быть меньше, чем на родном кульке, что по идее, должно дать прирост мощности.

В общем, я не рискнул ставить интеркулер меньшего размера/объёма (530x140x63 (V=4674) — 300л.с.). Уменьшение пропускаемого объёма на 26% пугало. В тоже время повышать размер/объём ( 530x230x70 (V=8533) — 380л.с) на 34% посчитал не просто нецелесообразным, но и вредным — турбине это не повредит, а вот турбояма на низких оборотах может увеличиться. Поэтому остановился на 550x180x63 (размеры ориентировочные).

Наверное читать всё это понимающему человеку смешно. Сплошное дилетантство. А что делать…

В общем, по своим размышлениям, я вышел на размеры TamerlaH а. Вот только вход-выход я решил оставить оригинальный — 63мм. Тому две причины — 1) у оригинала 63, я решил сохранить оригинальные размеры вход/выход; 2) вся остальная обвязка — патрубки и т.д. у меня уже куплена на 63.

В общем, с размерами определился. Осталось решить, где брать. На интернет-магазин AJS, о котором писал TamerlaH я натыкался раньше неоднократно и даже как-то откладывал всякую мелочь в корзинку, но до заказа дело не дошло. Пришло время попробовать заново.

Однако, всё пошло не так.

Для начала смущало то, что у TamerlaH а на фотографиях интеркулер с приваренными крепёжными элементами под болты. На сайте AJS на фото их нет.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Более того, в подписи к фото чётко указано, что «на теле интеркулера и в комплекте поставки отсутствуют установочные пластины и резьбовые втулки для установки, их необходимо устанавливать или приваривать самостоятельно и отдельно«.

Такие крепления есть у интеркулеров Apexi style.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

TamerlaH писал, что у него обычный, но втулки были.

Плюс, как оказалось, у кульков могут быть разные ядра — bar-plate или tube-fin. Я запутывался окончательно. Голова от недопонимания шла кругом, и я решил плюнуть, заказать обычный, а уж там разбираться по ходу пьесы.

Но не тут то было. На Московском складе AJS нужного мне кулька не оказалось. На складе AJS в Иркутске тоже. Остался Владивосток. Цена там, мммм — 3 994 руб! Красота. Набрал корзину и решил подсчитать доставку. Я, конечно, понимал, что это будет недёшево, но… калькулятор показал 8 000 руб с хвостиком. Восемь, восемь тысяч, Карл! Как говорится «за морем телушка полушка, да рубль перевоз». Вечер переставал быть томным… Доставка сжирала всю экономию и лишала всякого смысла геморрой с разработкой спецкреплений.

Надо было искать в другом месте. Но в каком?! Как не нарваться на кидал? Да хрен его знает…

В итоге наткнулся на контору tuningprosto.ru. Мой кулёк там стоил 4 700 руб. Не 3 994, конечно, но у меня уже был опыт отправки груза в Самару, он обошёлся в районе 400 руб, так что итоговая сумма должна была быть вменяемой.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

В таком ожидании прошло несколько дней, отслеживание трека показывало, что мне что-то вполне уверенно едет. Осталось дождаться, что… И вот он наступил, этот день. Посылка пришла, была получена. Внешний вид, как бы это поточнее выразиться… Нет, он был аккуратный, небитый. Но это была картонная коробка, замотанная в целлофан, что не исключало возможность повреждений, если в транспортной компании мой груз кидали или пинали. Дрожащими руками распаковал целлофан и… приготовился к худшему. На коробке было замятие. Даже открывать не хотелось. Но ведь ничего уже не изменить. Открыл. Передо мной лежал он — новенький, блестящий, цельноалюминиевый интеркулер. Переживания оказались напрасны ))) Всё было цело. В коробке лежала наклейка компании и шоколадка «Сникерс». Я аж слезу пустил. Ребята из компании оказались реально молодцы. Все было сделано быстро, аккуратно, недорого. В общем, если что понадобится — спокойно буду заказывать у них.

Источник

Do it 💨 или не Дует » Интеркулер увеличенного объема » 🧐

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Доброго здравия Фриловоды и драйвовчане!

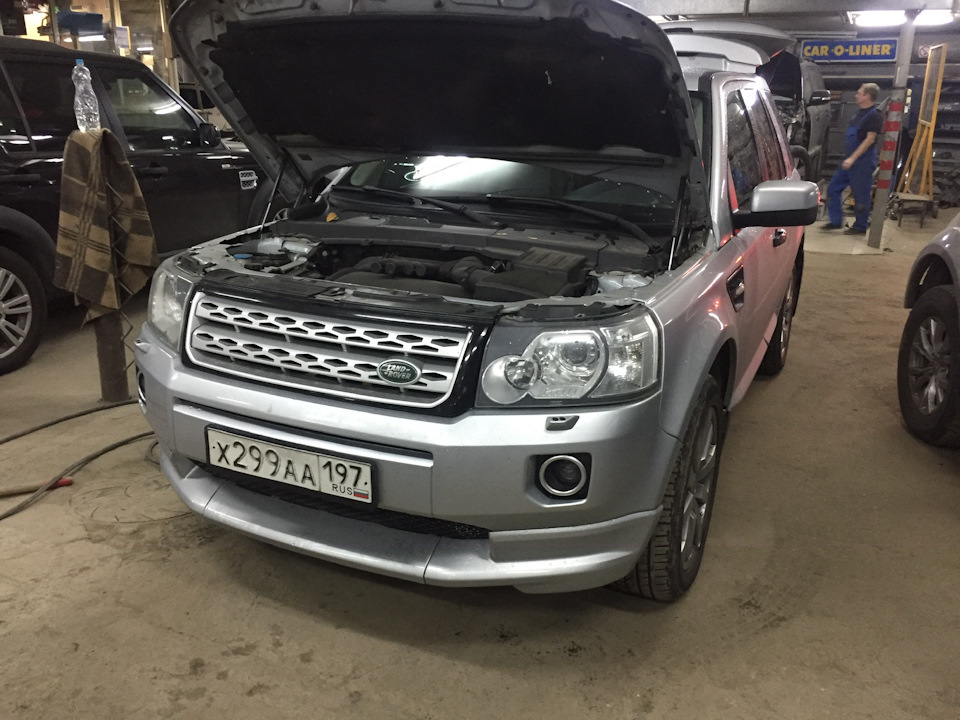

Для наглядности вот как выглядит

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

А теперь по подробней…

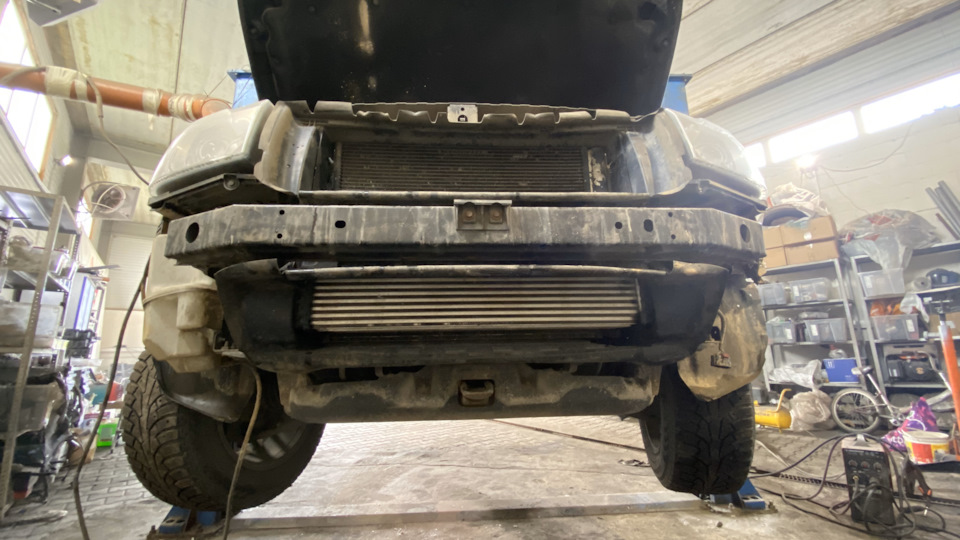

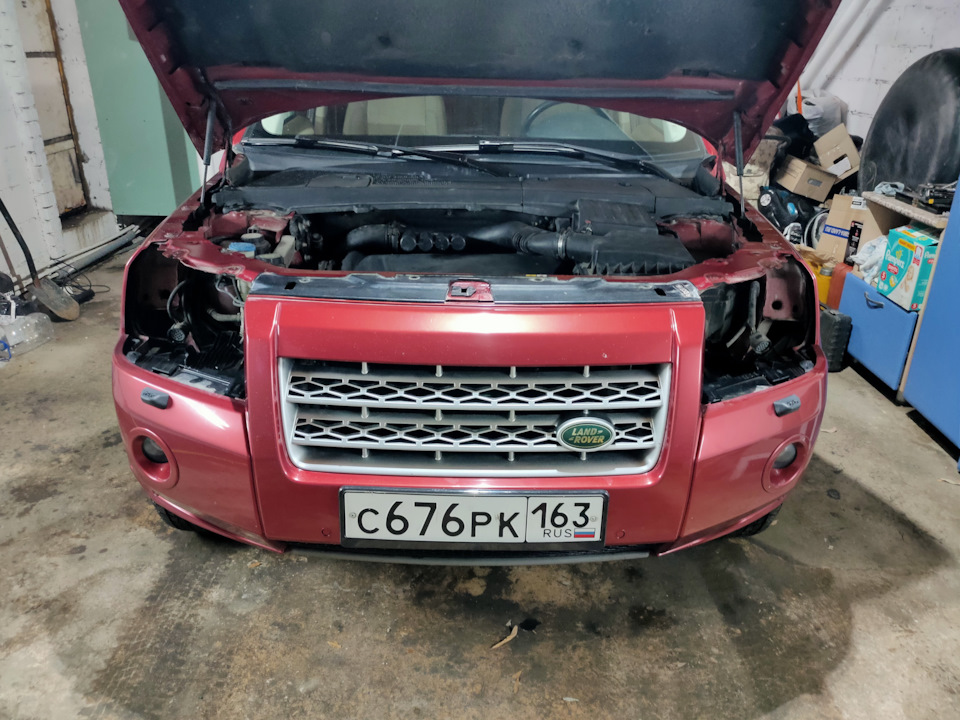

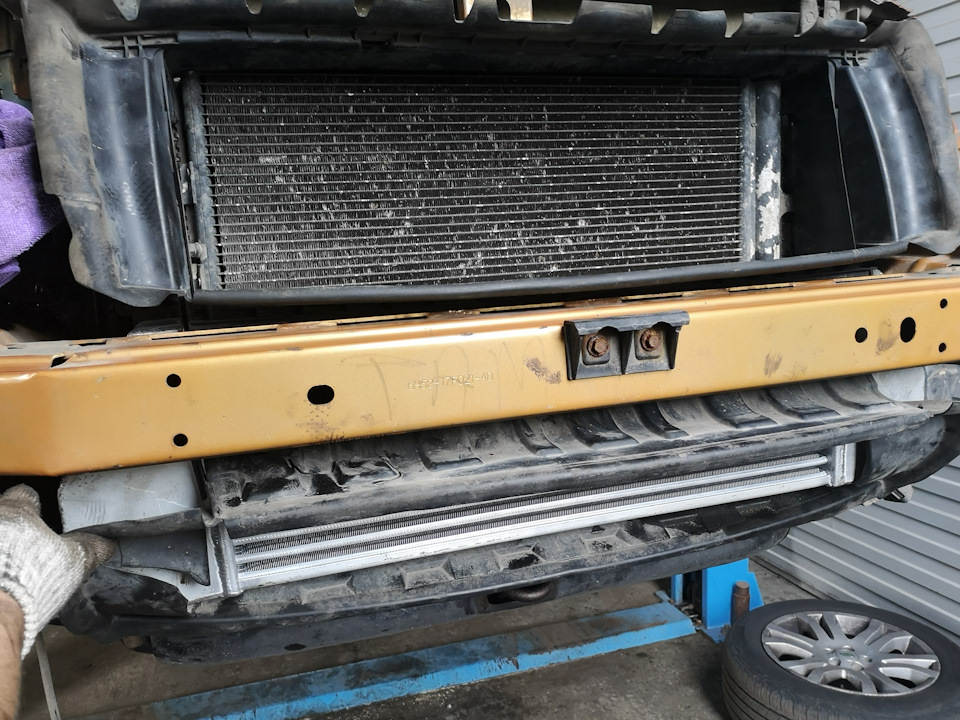

Снятие бампера не составляет труда особенно если это делать на подъемники и со снятыми передними колесами… ну для тех кто не знает как читать «ТУТ» и да будте внимательней к проводам и омывайке.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

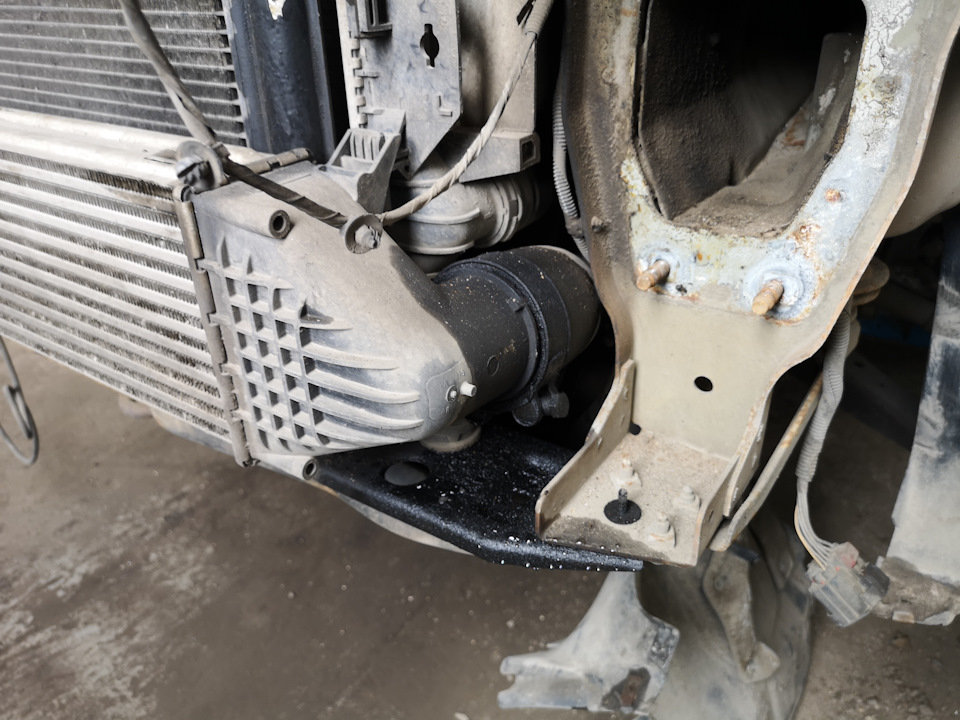

Дальше все просто ослабляем хомуты кулька, а так же откручиваем нижние крепления кулька там неудобный болт на 10, особенно неудобно его закручивать обратно.

Так же развел радиаторы, мыть не стал так как делал это в прошлом году, просто слегка продул их и все.

Очень расстроила ржа под кульком, поэтому все зачистил и покрыл мовилем с цинком.
Так же был слабо затянут хомут на входе в кулек, все закидало маслом

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

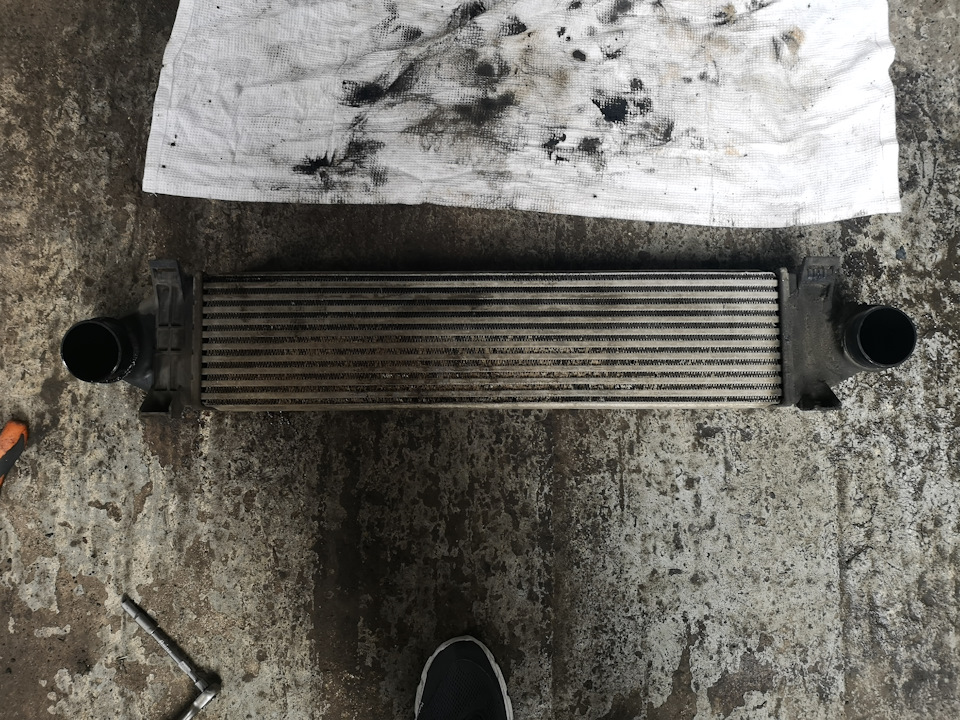

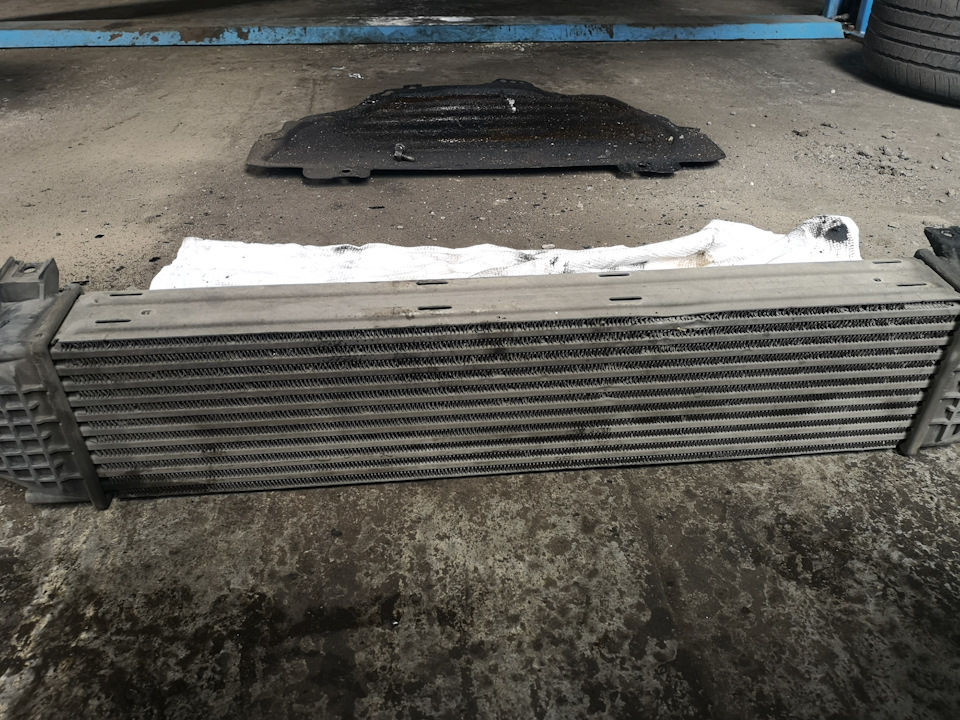

снял его, конечно подушатаный, жизни повидавший, но целый теперь уйдет на покой.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Теперь наконец то я распаковал новый интеркулер, скажу сразу он увесистый и пошел вещать встал сразу нормально (незабываем переставить нижние крепежи со старого кулька)

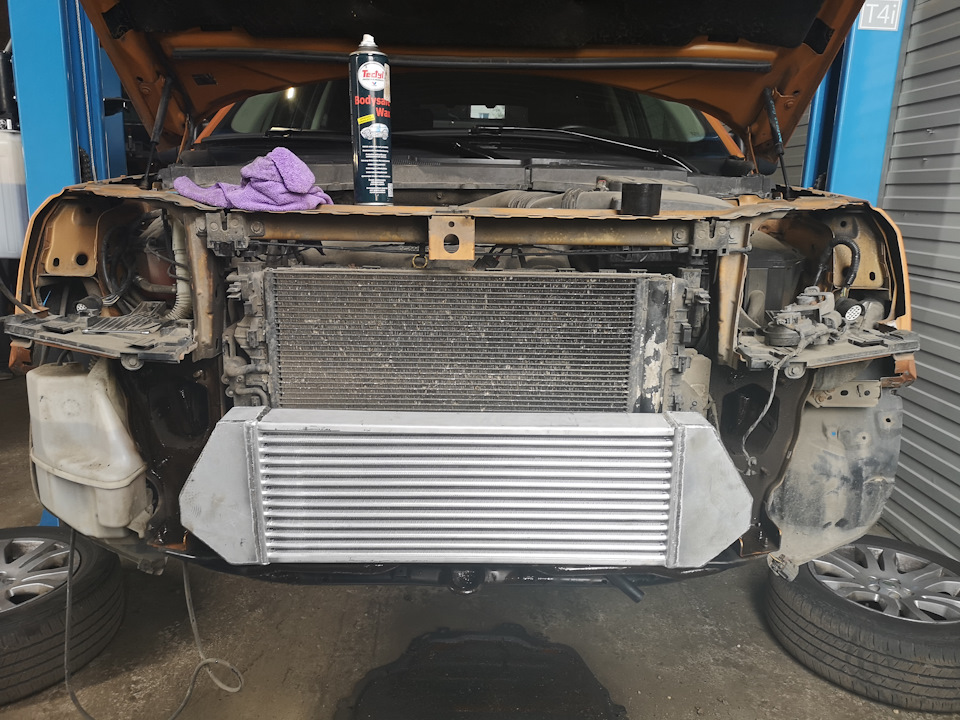

Все накидываю затягиваю и выглядит это скажу прям МОЩНО

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Но на этом вся халява закончилась и начались некоторые неудобства и доработки (для тех кто делает все в сервисе готовьтесь отдавать деньги за работу мастера с диффузором)

Короче диффузор радиатора не в какую не налазит на новый Интеркулер, эхх жаль что для нового Куля не продают и нового диффузора 🤣, но тут на помощь приходит канцелярский резак и маркер, подставляем обводим что мешается и лишнее срезаем, на все про все минут 30 и теперь модернизированный диффузор налазит легко ( фото доработки не делал так как был увлечен процессом резьбы по пластику)

В итоге поставил усилитель и осталось накинуть бампер, скажу сразу одному одевать бампер из за трубок омывайки неудобно

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Все собрал поставил бампер, прикрутил, одел колеса, завожу иииии писец слышу писк парктроника и мигающую лампочку…короче перед тем как полностью прикручивать бампер проверяйте парктроник.

Я уже не стал заморачиваться с ним так как лень было все снова откручивать, сделаю это в понедельник. Кстати может кто подскажет что могло случиться? (провода перебил или что)

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Сразу скажу эффекта что уменьшится расход, увеличится мощность, восстановится ремень ГРМ, заростут сайленблоки на рулевой рейке, подтянутся ремни, заварится глушитель, двигатель сам расточится с двух до семи литров, отпочкуются ещё четыре цилиндра, отростет вторая турбина, тормоза преобразуются в Brembo, причём как суппорта, так и диски я не ждал.

Перед заменой произвел замеры программой Torque, какие были изменения при одинаковых условиях :
— реально уменьшилась температура впуска на 7 градусов, а при скорости 140 показала разницу в 11 градусов, наверно из за большей площади кулька.
— датчики ДМРВ без изменения.
— по езде, машина поехала бодрее при длительных поездках и на больших скоростях (ну тут тоже из за более холодного впуска) на эту тему много статей, так же как и по поводу больших кульков.

Источник

28. Замена интеркулера от мондео (+замена масла и фиаско)

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Всем доброго времени суток, господа!
Давненько ничего не писал, хотя произошло много всего интересного.
Начну в порядке хронологии событий.
Ещё с момента покупки потел интеркулер (известная всеми болезнь).
К середине зимы это запотевание переросло в откровенное подтекание масла.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

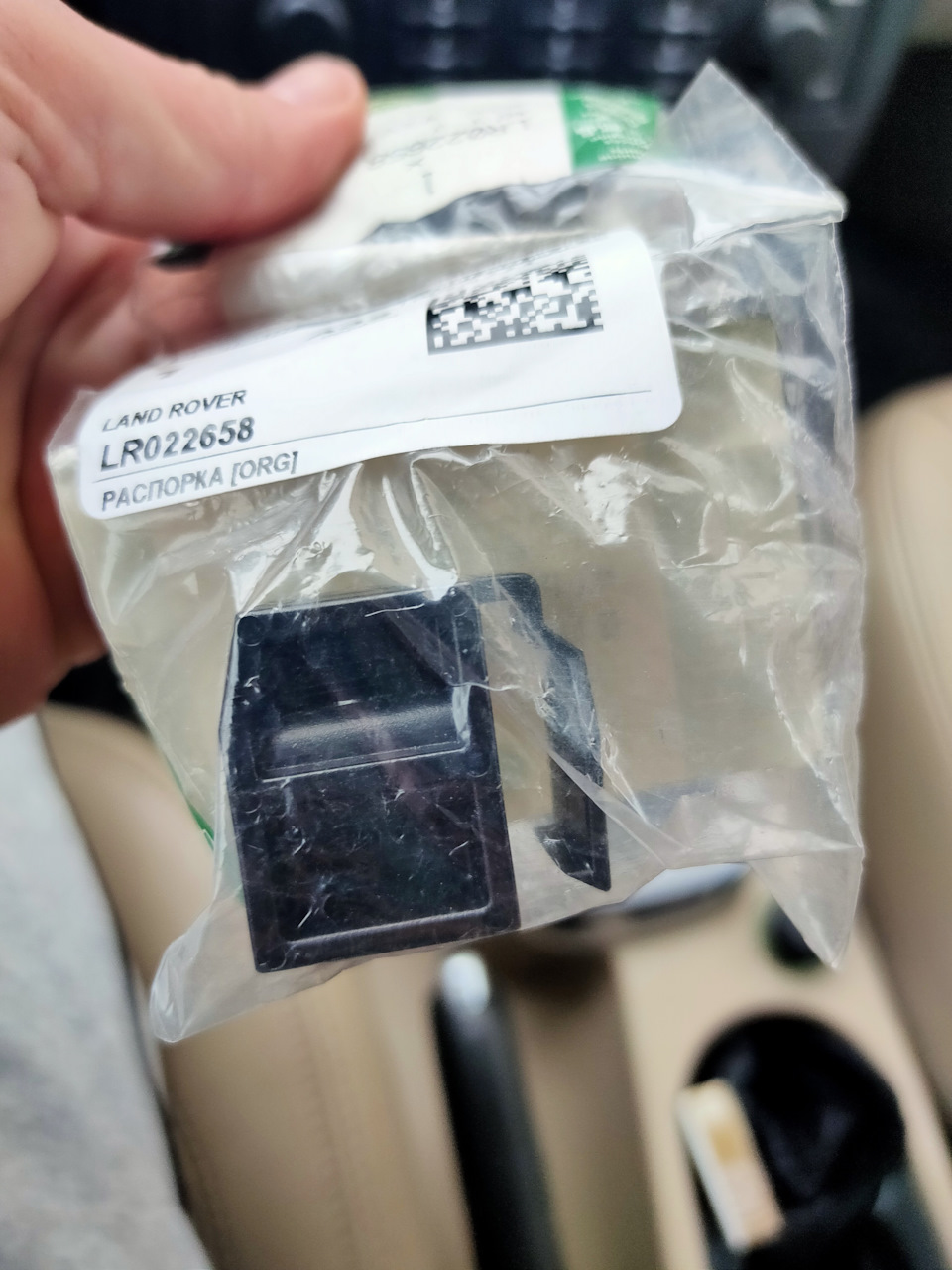

Докупаю проставки LR022658 по 114р. и вечером приступаю к процедуре замены.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Собственно список того что понадобится:
1. Интеркулер Nissens 96561 — 1 шт.
2. Проставки LR022658 — 2 шт.
3. Болт М6х45 — 2 шт.
4. Вороток с головкой на 19 (тут могу ошибаться) и удлинителем
5. Трещётка с головкой на 8 и 10 с удлинителем, плоская и крестовая отвертка
Сам процесс замены кулька не долгий, уже не раз многими описывался, подробно останавливаться на нём не буду. Вот несколько фото.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Самое сложное это открутить винт крепления бампера за подкрылком, каждый раз с ним мучаюсь )) Ну и не забыть при снятии усилителя отцепить клаксоны, иначе можно оторвать косу.

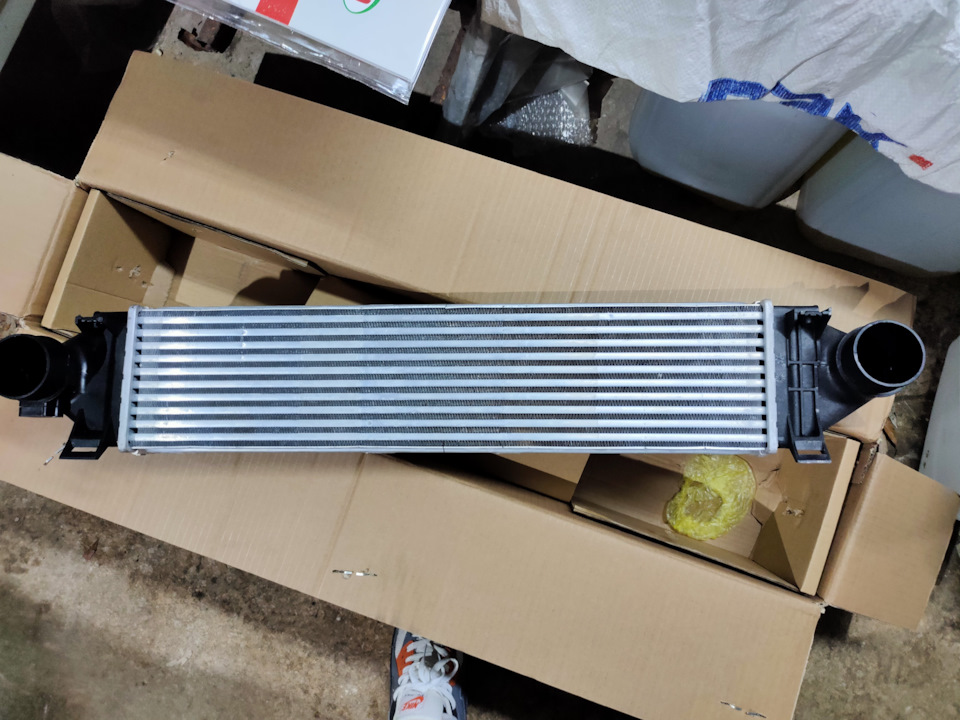

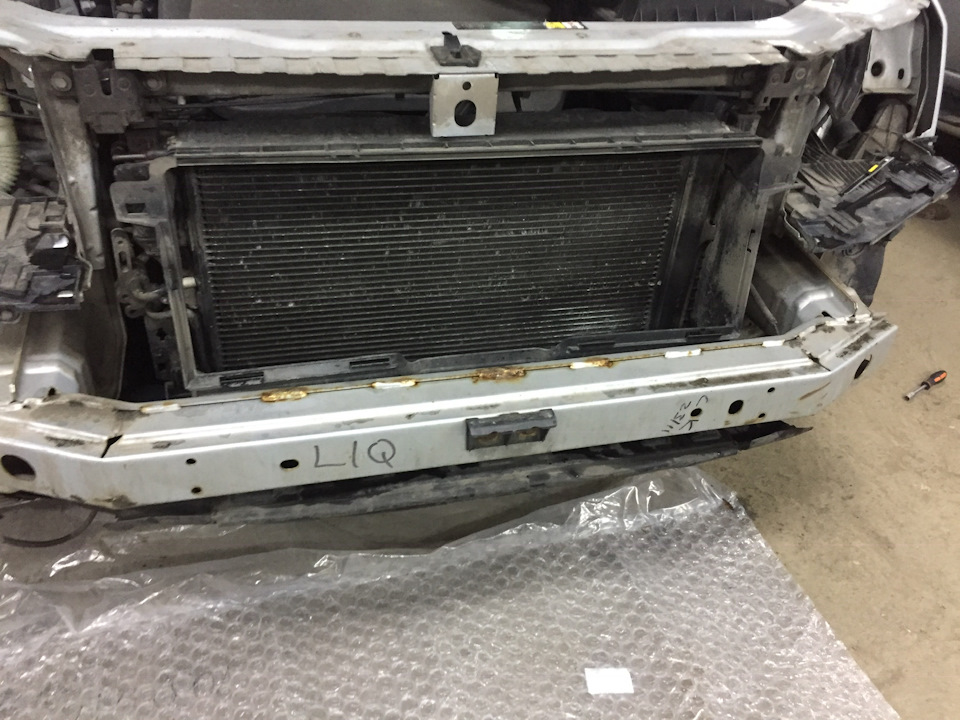

Старый кулёк снят, новый на готове )

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

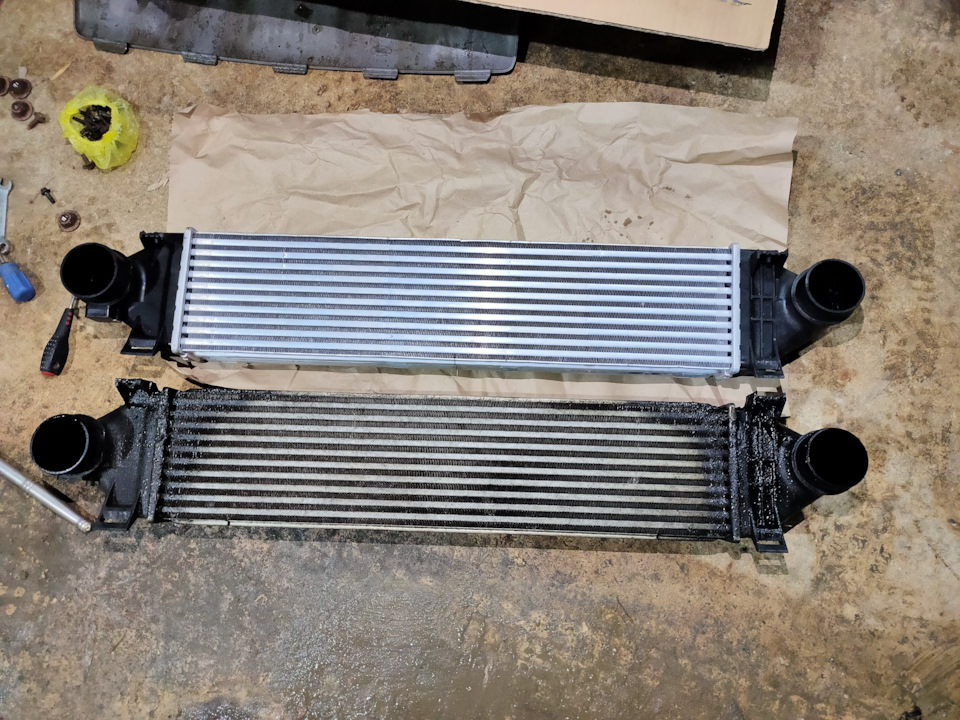

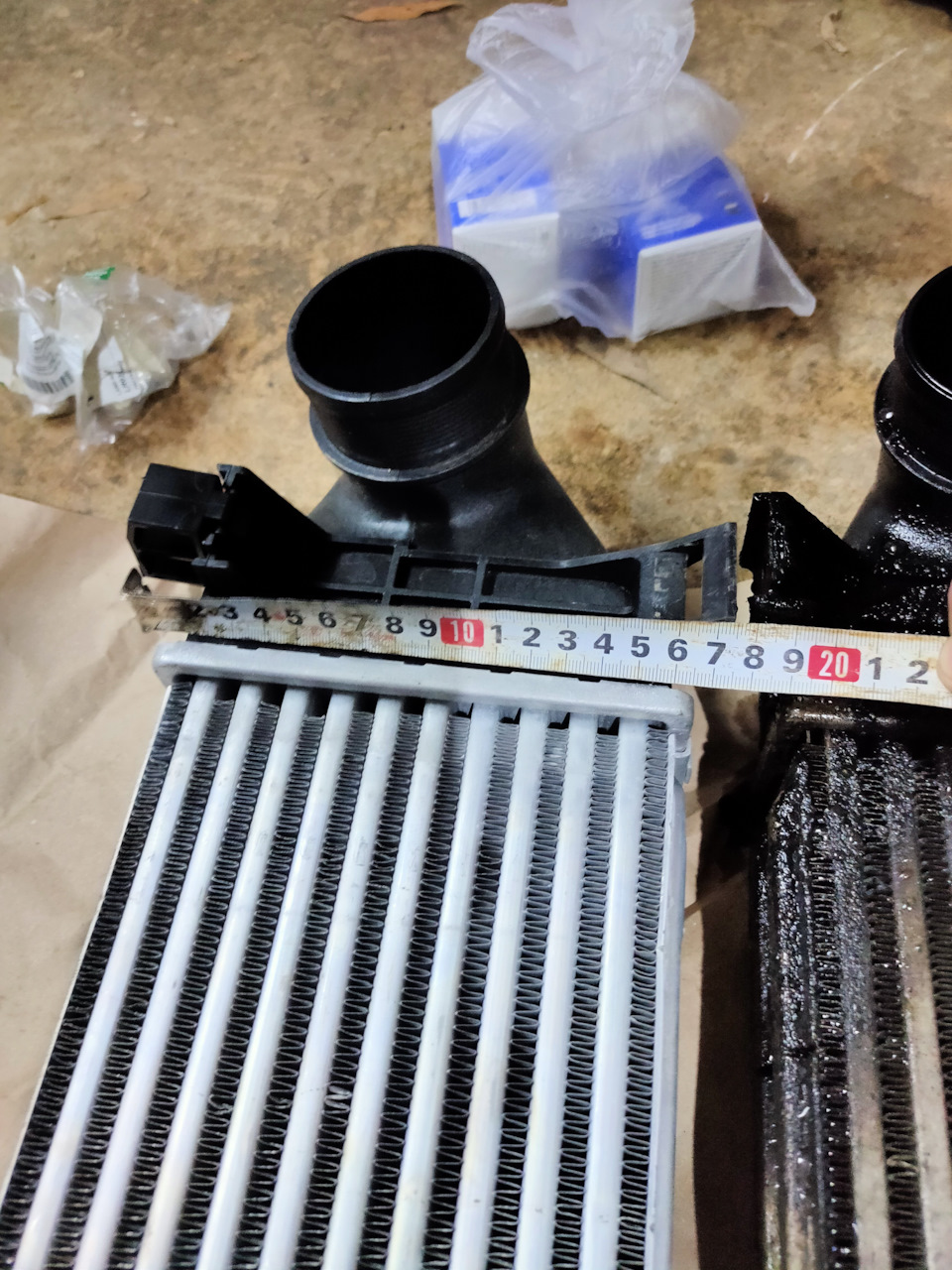

Для тех кому интересно, чем отличается родной кулёк от кулька форда, вот фото.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Единственное отличие в смещенном креплении на 2см, которое мы компенсируем оригинальными проставками.

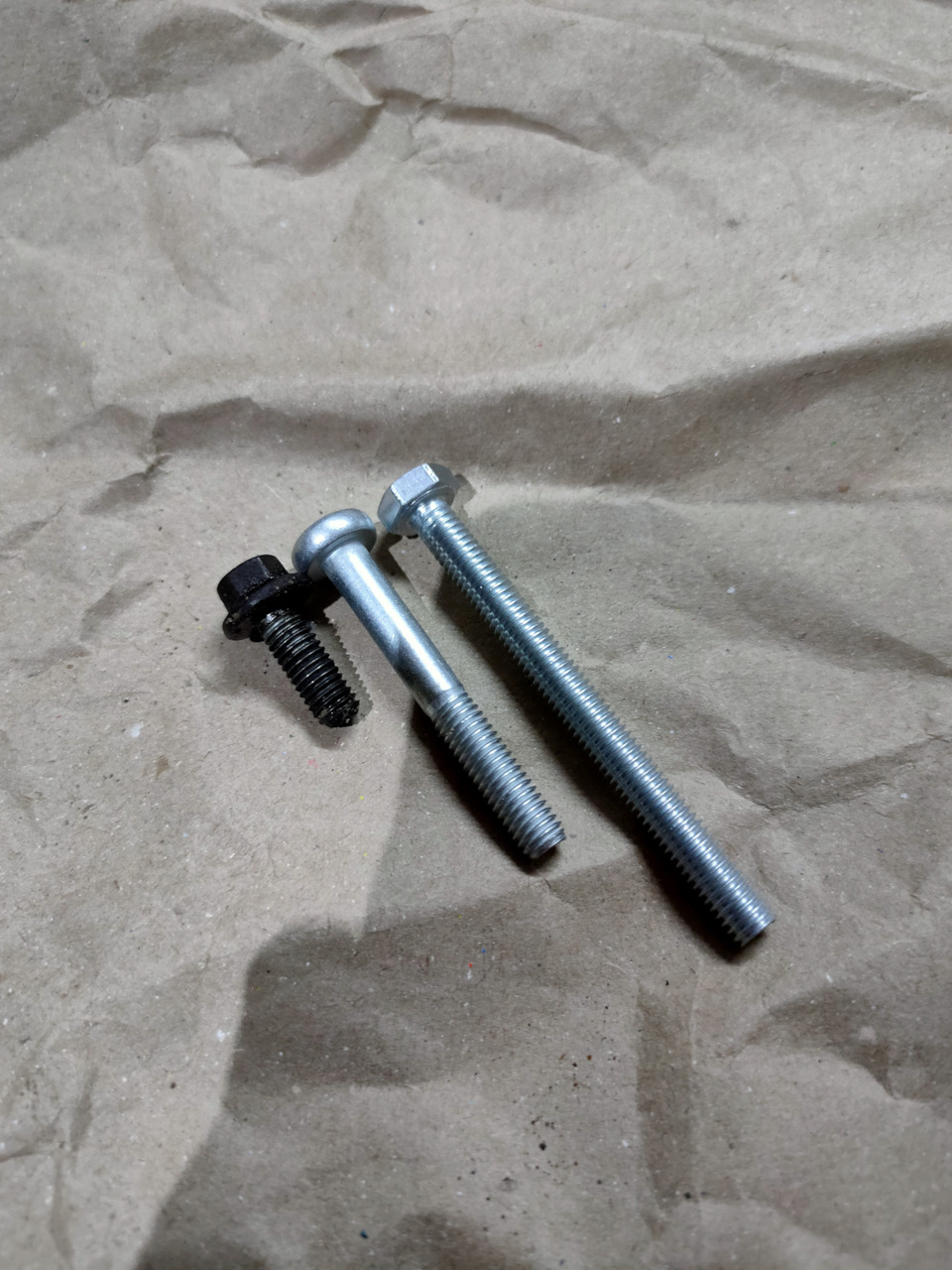

При замене случился такой у меня казус, что удлиненные болты я купить забыл (а если по правде я только в вечер замены узнал что родные короткие), а узнал я об этом в 19:40 )) Естественно никакие магазины с метизами уже не работали, да и если бы работали, машина то разобрана. Единственный шанс остался в рядом со мной находящимся магазином автозапчастей. Одел куртку с шапкой и побежал. Нашёл там два варианта болтов, с шляпкой под крестовую отвертку М6х45 и болт натяжения генератора ВАЗ М6х60.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Взял и то и то, но на месте решил что пилить болт от генератора мне не хочется и поставил болт под отвертку ))

Источник

Увеличенный интеркулер на freelander 2

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

интеркулер фрилендер 2 что это. интеркулер фрилендер 2 что это фото. картинка интеркулер фрилендер 2 что это. смотреть фото интеркулер фрилендер 2 что это. смотреть картинку интеркулер фрилендер 2 что это.

Год назад я поменял интеркуллер на новый неоригинальный, недавно он порвался в месте соединения пластика с алюминием.
Вариантов было всего несколько:
1) купить новый
2) купить новый усиленный от Ярослава, кстати у него есть еще и увеличенный, встающий болт-он
3) купить универсальный кулер

Выбрал я 3й вариант — купил китайский кулер apexi с размером ядра 550*230*65 и выходами 63мм. Вариантов исполнения в таком размере полно на рынке и можно всегда заменить деталь на такую же, если сломается.

Размер ядра стандартного интеркулера — 660*150*65, получается, площадь увеличилась на 22%. Расстояние между шлангами — около 80см, что позволяет поставить apexi и два силиконовых патрубка, изгибающихся на 90 градусов.

Сделав крепления, установил кулер, повесил его так же как и родной — на радиатор.

Все влезло без каких-либо переделок, направляющий кожух не мешает.

А теперь самое интересное — до это я снимал логи работы авто с родным интеркулером, пока он был цел. Снял логи и теперь. Температура воздуха на впуске снизилась в среднем на 10 градусов, что довольно неплохо.

Так же посмотрел, что происходит с давлением наддува. За счет большего объема, наддув растет чуть медленнее до 2400 об/мин, после — быстрее. На практике эффект «турбоямы» стал куда менее заметен, машина плавнеее ускоряется в любом режиме езды.

Источник
