Соединения с дифференциальной резьбой

Соединения с дифференциальной резьбой.

В некоторых специальных случаях применяют болты и гайки с дифференциальной резьбой.

Болт с дифференциальной резьбой (рис. 235) имеет два резьбовых пояса. Резьба обоих поясов одинакового направления (правая или левая); шаг резьбы одного пояса s₁, несколько больше шага резьбы другого пояса s₂. Первым нарезным поясом болт завертывается в одну из стягиваемых деталей, вторым одновременно — в другую деталь. При одном повороте болта стягиваемые детали сближаются на величину разности шагов s₁–s₂. Суммарное перемещение равно n(s₁–s₂), где n — число поворотов болта до полной затяжки. Таким образом, болт с дифференциальной резьбой эквивалентен обычному болту с резьбой весьма малого шага s = s₁–s₂.

Соединения с дифференциальной резьбой отличаются следующими положительными особенностями.

1. Затяжка может быть осуществлена с большой силой при ограниченном крутящем моменте.

2. При отвертывании болта стянутые детали принудительно отводятся друг от друга (болт с дифференциальной резьбой сам по себе является съемником).

3. При завертывании и отвертывании болта можно осуществить весьма малые перемещения стягиваемых деталей; таким образом, дифференциальная резьба позволяет выполнять точное регулирование осевого положения деталей.

4. Опорная поверхность под головку, необходимая у обычных болтов, в данном случае отсутствует; ее роль выполняет нарезной пояс.

Дифференциальная резьба позволяет получать соединения с малыми радиальными габаритами, особенно, если элементы для завертывания (шестигранник, шлицы и т. д.) расположены внутри болта. Монтаж соединений с дифференциальной резьбой имеет особенности, которые следует учитывать в конструкции соединения.

Болты с дифференциальной резьбой применяют только как одиночные; затяжка нескольких параллельно установленных болтов с дифференциальной резьбой крайне затруднительна и сопряжена с опасностью перекоса притягиваемых деталей и защемления болтов. Стягиваемые детали должны быть установлены перед монтажом на расстоянии друг от друга, равном полному ходу при затяжке n(s₁–s₂).

На рис. 236, I показан случай стяжки деталей болтом с дифференциальной резьбой одинакового диаметра на обоих нарезных поясах. Положение болта и стягиваемых деталей в начале затягивания показано на рис. 236, II. Болт завертывают в деталь с меньшим шагом резьбы s₂ почти до полного выхода резьбы наружу (в детали — одна-две нитки резьбы) и доводят до соприкосновения с резьбой второй детали; расстояние (а) между стягиваемыми деталями при этом должно быть равно n(s₁–s₂). В теле второй детали должна быть предусмотрена выборка для размещения нарезного конца болта. Глубина выборки b должна быть несколько больше (l–а), где l — длина нарезного пояса болта.

Болт (рис. 236, III) перед стягиванием деталей завертывают в деталь с выборкой (шаг s₂ больше шага s₁).

Сборка упрощается, если резьбы сделать разного диаметра (рис. 237), так, чтобы внутренний диаметр большей резьбы превышал наружный диаметр меньшей резьбы. В этом случае необходимость в выточке и прогонке болта через резьбу детали отпадает.

На рис. 238, I показан случай соединения на дифференциальной резьбе частей коленчатого вала с разъемом по коренной шейке, с фиксированием частей вала относительно друг друга с помощью торцовых шлицев треугольного профиля. Ограниченность осевых габаритов заставила расположить втулку с дифференциальной резьбой во внутренней полости вала.

Положение перед сборкой показано на (рис. 238, II). Втулка завернута до отказа в резьбе правой половины вала. Вращая втулку за внутренние шлицы, ее ввертывают в резьбу левой половины вала, осуществляя стяжку. При резьбах одинакового диаметра в деталях предусматривают выточки для размещения нарезного конца втулки перед сборкой.

Соединения двух трубчатых деталей с помощью гайки с дифференциальной резьбой одинакового и разного диаметров показаны на рис. 239 и 240, где приведены соотношения, которые необходимо выдерживать при сборке.

На рис. 241 показана схема затяжки насадной детали на валу гайкой с дифференциальной резьбой. Схему часто применяют для затяжки деталей с принудительным съемом затягиваемой детали при разборке.

Источник

Втулки резьбовые в Москве

Втулки резьбовые для а/м ГАЗ 4шт компл

Втулка с внутренней и внешней резьбой М12-М8х15

Втулка резьбовая М12х1,5 / М8х1.25

Втулка с резьбой М10, 40х40, серая BSQ3 (серый)

Резьбовая вставка М6х10 мм

Втулка резьбовая рессоры Sampa 030127

Самонарезающая втулка Tech-Krep ART 9058 М12х22 (1 шт.)

Втулка елочка 6 мм, наружная резьба 3/8″ Metabo, 0901026050

TDYSFM-M4/30, Втулка метал. с внутрен./наруж. рез

Самонарезающая втулка Tech-Krep ART 9058 М4х8 (1 шт.)

Резьбовая вставка М6х8 мм

Втулка забивная с внутренней резьбой М6 (501007)

Резьбовая вставка М5х8 мм

Втулка елочка 6 мм, внутренняя резьба 3/8″ Metabo, 0901026289

Втулка елочка 9 мм, внутренняя резьба 1/4″ Metabo, 0901026092

Втулка с резьбой М10 (металл) Jok12

Самонарезающая втулка Tech-Krep ART 9058 М4х8 (1 шт.)

Втулка с резьбой 13 мм 45.040.13.0 Weekend

B5/BN1054, Втулка резьбовая, латунь, без покрытия

Бронзовая втулка 8х11х30 мм

Бронзовая втулка 8х11х22 мм

S+P Втулка круглая с внутренней резьбой ART 9070 10х40 мм

Втулка резьбовая соединительная 1/2″x1/2″NPT Jonnesway PDM-44

Втулка с резьбой 25х25 (арт.ps7025)

Гайка-втулка М8х25 2 шт

Втулка тапербуш 3020-65 мм Sati

Втулка латунная 1/2″ 40мм

Втулка металическая с резьбой М10

Съемник втулок резьбовой М28х1 (правая резьба) BaumAuto

Резьбовая вставка М8х10 мм

Съемник втулок резьбовой М30х1,5 (правая резьба) BaumAuto

Резьбовая втулка Yamaha 9017905525

Гайка-втулка М10х30 2 шт

Втулка Sem для BPW 0311301340

Втулка R-12M для трубы D25

Зажимная втулка KLAB025(PHF FX51-25×50) Sati

Weekend Втулка с резьбой 13 мм (латунь)

Гайка-втулка М16х48 DIN 6334

Тритон-пневмо Втулка резьбовая для ТПВ-5А-М

Гайка для втулки конусная TI-627C Cr-Mo под резьбу 3/8 черная

Втулка с резьбой м10 для трубы 25мм (арт.joker12)

Зажимная втулка KLHH020 (PHF FX120-20×42) Sati

Втулка латунная 1/2″ 100мм

Втулки Stels Втулка задняя AE-806RD, 36H трещ. 6 болт. гайки

Шпилька резьбовая М10 L-450 мм с гайками (АвтоDело)

Втулка переходная с хв-ком HSK-А 63 на КМ2 с резьб. отверст. М10 (с затяжным винтом) для концевых фрез (шт)

Набор инструментов для восстановления резьбы свечей зажигания (втулки М14х1.25 L=11.2мм,17.5мм) JTC

Источник

Двунаправленная резьба

Прислали в WhatsApp. Решил поделиться. Очень интересно, применяется ли такое на практике.

Размещено через приложение ЯПлакалъ

Фигня какая-то, с инкубатора видео идёт, а внутри темы «загрузка видео».

И если честно сомневаюсь в целесообразности использования такой резьбы. Но контргаить удобно.

Двусмысленно выглядит. Никакой хитрости.
Это если вспомнить известную в широких кругах пословицу.

Размещено через приложение ЯПлакалъ

Размещено через приложение ЯПлакалъ

У гайки тоже может быть двойная резьба

Размещено через приложение ЯПлакалъ

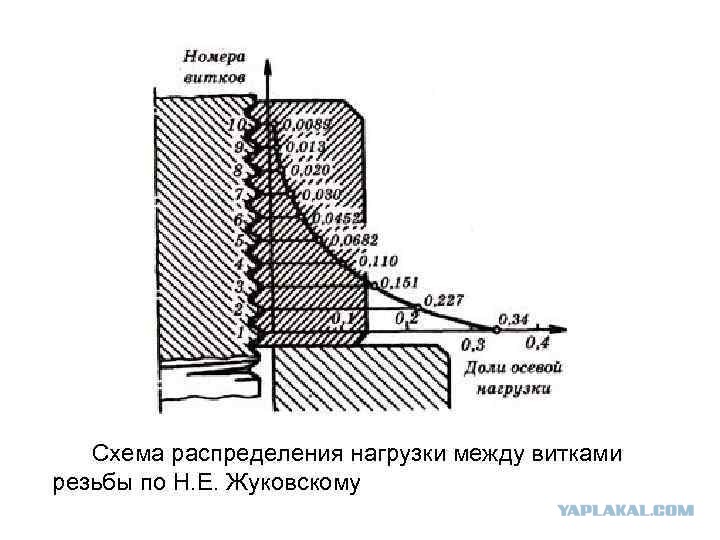

В два раза меньше усилий надо, что бы резьбу сорвать!

Размещено через приложение ЯПлакалъ

диаметр метиза предполагает большие нагрузки, а площадь соприкосновения болта и гайки предполагает только понты

Размещено через приложение ЯПлакалъ

Вааще кудахошьнаправленная резьба:

На каком-то советском матричном принтере был привод каретки валом с двунаправленной резьбой.

Резьбой это можно назвать весьма условно. Обычно называют «бесконечный вал». Применяется на всякого рода укладчиках проволоки, троса, лески, нитки и проч.

Размещено через приложение ЯПлакалъ

заценяем механизм укладки кабеля:

Вот в таких советских инструментах. Типа шуруповерта или механической отвертки.
Там правда шаг огромный и резьба трапеция.

Идея хорошая, но насколько крепёж на такой резьбе надёжен?

Размещено через приложение ЯПлакалъ

Левая и правая резьба на гайке? Это открытие века?

На практике контрагайки с той же резьбой используются.

Размещено через приложение ЯПлакалъ

Мы сейчас на нею дроч..ть должны?

Размещено через приложение ЯПлакалъ

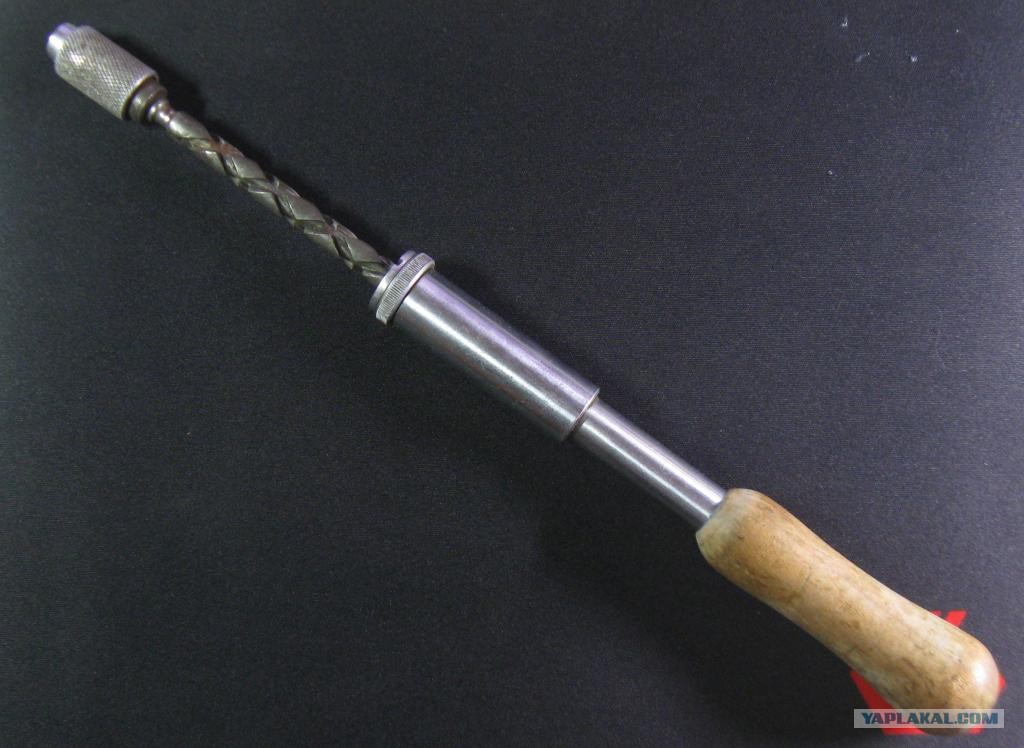

Вот, советская автоматическая отвертка.
