Отклонения и допуски формы
(ГОСТ24462-83)

При измерении отклонений формы допускается их количественная оценка относительно среднего элемента.

1). Средний элемент-поверхность (профиль), имеющая форму номинальной поверхности (профиля) и расположенная по отношению к реальной поверхности так, чтобы среднее квадратичное отклонение точек реальной поверхности от средней поверхности (профиля) в пределах нормируемого участка имело минимальное значение.

2). При отсчете от среднего элемента отклонение формы равно сумме абсолютных значений наибольших отклонений точек реальной поверхности (профиля) по обе стороны от среднего элемента (рис.1).

Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).
Примечания:
1. Шероховатость поверхности не включается в отклонение формы. В обоснованных случаях допускается нормировать отклонение формы, включая шероховатость поверхности.
2. Волнистость включается в отклонение формы. В обоснованных случаях допускается нормировать отдельно волнистость поверхности или часть отклонения формы без учета волнистости

В зависимости от вида допуска формы поле допуска может представлять собой:

1). Область в пространстве, ограниченную двумя поверхностями, эквидистантными номинальной поверхности и отстоящими друг от друга по нормали к ним на расстоянии, равном допуску формы поверхности.

2). Область в пространстве, ограниченную цилиндром, диаметр которого равен допуску формы оси (линия) в пространстве.

З). Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам формы оси (линия) в двух взаимно перпендикулярных направлениях.

4). Область на плоскости заданного направления, ограниченную двумя линиями, эквидистантными номинальному профилю и отстоящим друг от друга по нормали к ним на расстоянии, равном допуску формы профиля.

К отклонениям и допускам формы относятся:

Отклонения от прямолинейности и допуски прямолинейности

Рисунок 1. Средний профиль поверхности

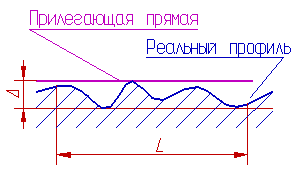

Рисунок 2. Отклонение от прямолинейности в плоскости

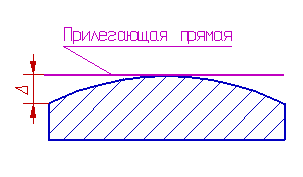

Рисунок 3. Выпуклость

Рисунок 4. Вогнутость

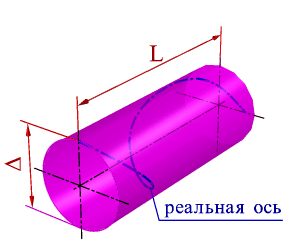

Рисунок 5. Отклонение от прямолинейности оси (или линии) в пространстве

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине (рис. 4).

Поле допуска прямолинейности оси (линии) в пространстве :

1). Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности Т.

2). Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях Т₁ и Т₂ боковые грани соответственно перпендикулярны плоскостям заданных направлений.

Рисунок 6.Отклонение от прямолинейности оси (или линии) в заданном направлении

Отклонения от плоскостности и допуски плоскостности

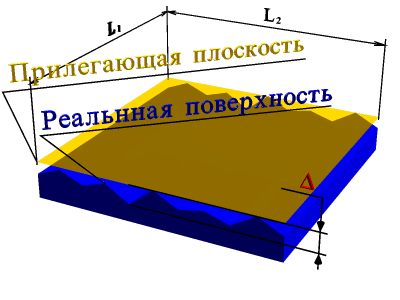

Рисунок 7. Отклонение от плоскостности

Вогнутость—отклонение от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине (рис.9).

Рисунок 10. Поле допуска плоскостности

Отклонения от круглости и допуски круглости

Рисунок 11. Отклонение от круглости

Огранка — отклонение от круглоети, при котором реальный профиль представляет собой многогранную фигуру. Огранка подразделяется по числу граней. В частности, огранка с нечетным числом граней характеризуется тем, что диаметры профиля поперечного сечения во всех направлениях одинаковы (рис.13).

Количественно овальность и огранка оцениваются так же, как отклонение от круглости.

В ранее разработанной технической документации овальность оценивалась разностью между наибольшим и наименьшим диаметрами поперечного сечения, т. е. удвоенными значениями отклонения от круглости.

Рисунок 12. Овальность

Рисунок 13. Огранка

Рисунок 14. Поле допуска круглости

Отклонения от цилиндричности и допуски цилиндричности

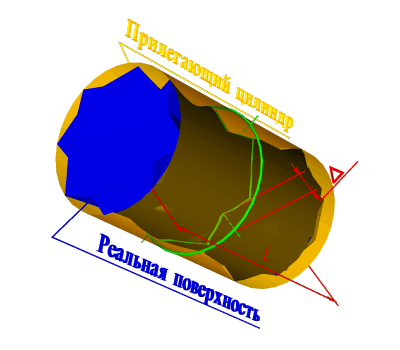

Рисунок 15. Отклонение от цилиндричности

Рисунок 16. Допуск цилиндричности

Отклонение и допуск профиля продольного сечения цилиндрической поверхности

Рисунок 17. Отклонение профиля продольного сечения цилиндрической поверхности

Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

Рисунок 18. Конусообразность

Рисунок 19. Бочкообразность

Рисунок 20. Седлообразность

Рисунок 21. Поле допуска профиля продольного сечения цилиндрической поверхности

Количественно конусообразность, бочкообразность и седлообразность оцениваются так же, как и отклонение профиля продольного сечения. В ранее разработанной технической документации конусообразность, бочкообразность и седлообразность оценивали разностью между наибольшим и наименьшим диаметрами продольного сечения, т. е. удвоенным значением отклонения профиля продольного сечения.

Источник

Отклонения и допуски формы
(ГОСТ24462-83)

При измерении отклонений формы допускается их количественная оценка относительно среднего элемента.

1). Средний элемент-поверхность (профиль), имеющая форму номинальной поверхности (профиля) и расположенная по отношению к реальной поверхности так, чтобы среднее квадратичное отклонение точек реальной поверхности от средней поверхности (профиля) в пределах нормируемого участка имело минимальное значение.

2). При отсчете от среднего элемента отклонение формы равно сумме абсолютных значений наибольших отклонений точек реальной поверхности (профиля) по обе стороны от среднего элемента (рис.1).

Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).
Примечания:
1. Шероховатость поверхности не включается в отклонение формы. В обоснованных случаях допускается нормировать отклонение формы, включая шероховатость поверхности.
2. Волнистость включается в отклонение формы. В обоснованных случаях допускается нормировать отдельно волнистость поверхности или часть отклонения формы без учета волнистости

В зависимости от вида допуска формы поле допуска может представлять собой:

1). Область в пространстве, ограниченную двумя поверхностями, эквидистантными номинальной поверхности и отстоящими друг от друга по нормали к ним на расстоянии, равном допуску формы поверхности.

2). Область в пространстве, ограниченную цилиндром, диаметр которого равен допуску формы оси (линия) в пространстве.

З). Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам формы оси (линия) в двух взаимно перпендикулярных направлениях.

4). Область на плоскости заданного направления, ограниченную двумя линиями, эквидистантными номинальному профилю и отстоящим друг от друга по нормали к ним на расстоянии, равном допуску формы профиля.

К отклонениям и допускам формы относятся:

Отклонения от прямолинейности и допуски прямолинейности

Рисунок 1. Средний профиль поверхности

Рисунок 2. Отклонение от прямолинейности в плоскости

Рисунок 3. Выпуклость

Рисунок 4. Вогнутость

Рисунок 5. Отклонение от прямолинейности оси (или линии) в пространстве

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине (рис. 4).

Поле допуска прямолинейности оси (линии) в пространстве :

1). Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности Т.

2). Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях Т₁ и Т₂ боковые грани соответственно перпендикулярны плоскостям заданных направлений.

Рисунок 6.Отклонение от прямолинейности оси (или линии) в заданном направлении

Отклонения от плоскостности и допуски плоскостности

Рисунок 7. Отклонение от плоскостности

Вогнутость—отклонение от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине (рис.9).

Рисунок 10. Поле допуска плоскостности

Отклонения от круглости и допуски круглости

Рисунок 11. Отклонение от круглости

Огранка — отклонение от круглоети, при котором реальный профиль представляет собой многогранную фигуру. Огранка подразделяется по числу граней. В частности, огранка с нечетным числом граней характеризуется тем, что диаметры профиля поперечного сечения во всех направлениях одинаковы (рис.13).

Количественно овальность и огранка оцениваются так же, как отклонение от круглости.

В ранее разработанной технической документации овальность оценивалась разностью между наибольшим и наименьшим диаметрами поперечного сечения, т. е. удвоенными значениями отклонения от круглости.

Рисунок 12. Овальность

Рисунок 13. Огранка

Рисунок 14. Поле допуска круглости

Отклонения от цилиндричности и допуски цилиндричности

Рисунок 15. Отклонение от цилиндричности

Рисунок 16. Допуск цилиндричности

Отклонение и допуск профиля продольного сечения цилиндрической поверхности

Рисунок 17. Отклонение профиля продольного сечения цилиндрической поверхности

Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

Рисунок 18. Конусообразность

Рисунок 19. Бочкообразность

Рисунок 20. Седлообразность

Рисунок 21. Поле допуска профиля продольного сечения цилиндрической поверхности

Количественно конусообразность, бочкообразность и седлообразность оцениваются так же, как и отклонение профиля продольного сечения. В ранее разработанной технической документации конусообразность, бочкообразность и седлообразность оценивали разностью между наибольшим и наименьшим диаметрами продольного сечения, т. е. удвоенным значением отклонения профиля продольного сечения.

Источник

Гост 24462 83 отклонения и допуски формы

Основные нормы взаимозаменяемости

ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ

Basic norms of interchangeability.
Tolerances of form and position of surfaces. Numerical values

Дата введения 1981-07-01

Постановлением Государственного комитета СССР по стандартам от 18 марта 1981 г. N 1423 дата введения установлена 01.07.81

ВЗАМЕН ГОСТ 10356-63 (в части разд.3)

1. Настоящий стандарт распространяется на допуски формы и расположения поверхностей деталей машин и приборов и устанавливает числовые значения допусков.

Числовые значения допусков формы и расположения поверхностей должны применяться для сборочных единиц в машиностроении и в других отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 636-77.

3. Числовые значения допусков формы, допусков расположения и суммарных допусков формы и расположения поверхностей должны соответствовать указанным в табл.1.

Ряд числовых значений по табл.1 допускается продолжать в сторону меньших или больших значений при соблюдении закономерности построения ряда (см. приложение 1).

Числовые значения допусков формы и расположения, не предусмотренные настоящим стандартом, являются специальными. Допускается применять их, если они предусмотрены в других стандартах для соответствующих видов продукции.

4. Для отдельных видов допусков формы и расположения и суммарных допусков формы и расположения поверхностей числовые значения предпочтительней устанавливать в соответствии со степенями точности, установленными в табл.2-6.

Допуски плоскостности и прямолинейности

Интервалы номинальных размеров, мм

Примечание. Под номинальным размером понимается номинальная длина нормируемого участка. Если нормируемый участок не задан, то под номинальным размером понимается номинальная длина большей стороны поверхности или номинальный больший диаметр торцевой поверхности.

Допуски цилиндричности, круглости, профиля продольного сечения

Интервалы номинальных размеров, мм

Примечание. Под номинальным размером понимается номинальный диаметр поверхности.

Допуски параллельности, перпендикулярности, наклона, торцевого биения и
полного торцевого биения

Интервалы номинальных размеров, мм

При назначении допусков торцевого биения под номинальным размером понимается заданный номинальный диаметр или номинальный больший диаметр торцевой поверхности. При назначении допусков полного торцевого биения под номинальным размером понимается номинальный больший диаметр рассматриваемой торцевой поверхности.
