Иэк лс 47 для чего
Сигнальные лампы служат для световой сигнализации состояния контролируемой цепи. По ним можно быстро определить наличие напряжения на входе в щитке, включена или нет какая-либо цепь и т.д. Они очень просты в эксплуатации и понимании для неподготовленного человека. Если лампа светится, то напряжение в сети есть, а если нет, то значит напряжение отсутствует. Если распределительный щиток с прозрачной крышкой, то сигнальные лампы ЛС-47 создают там очень даже красивую иллюминацию. Это как бы дополнительный бонус.
Схема подключения сигнальной лампы ЛС-47
Сигнальные лампы ЛС-47 выпускают разные производители. Это IEK, EKF, TDM и другие. Они выполнены в модульном исполнении и очень похожи на автоматические выключатели. Только вместо рычага включения у них находится сама лампа. Они крепятся на DIN-рейку. Такое исполнение позволяет их устанавливать в любом распределительном щитке рядом с другими модульными устройствами. ЛС-47 представляет собой неоновую лампу с включенным последовательно резистором ограничения тока.
Схема подключения сигнальной лампы ЛС-47 очень простая. У нее есть два вывода (контакта), к которым подключается «фаза» и «ноль».
Вот схема из паспорта на устройство.
Также часто схема подключения изображена на самом корпусе сигнальной лампы.
Вот пару схем однофазного распределительного щита, где на вводе подключена сигнальная лампа. По ней можно контролировать наличие входного напряжения.
Также визуально контролировать наличие напряжения можно и в трехфазной сети. Иногда бывают аварийные ситуации, когда происходит обрыв одной из фаз, где-то на контактной сети. Если в вашем доме ввод 3-х фазный, а нагрузка однофазная и распределена на три группы, то при пропадании одной фазы не будет работать только часть электроприборов. Часто это вводит в заблуждение. Например, в одних комнатах розетки и свет могут работать, а в других нет. В такой ситуации начинаются поиски места в данной линии, где пропали (оборвались) фаза или ноль. В такой ситуации при наличии на входе сигнальной лампы ЛС-47 можно сразу визуально определить, что просто пропало напряжение на одной из фаз. Значит проблема не у вас дома, а где-то в контактной сети.
Вот схема трехфазного распределительного щита, где на вводе на каждой фазе подключены сигнальные лампы ЛС-47.
Вот и разобрались со схемой подключения сигнальной лампы ЛС-47.
А вы у себя дома используете где-нибудь такие лампы?
Разговаривают две собаки в клинике Павлова. Одна говорит:
— Смотри, вон мужики идут, которые на свет лампочки реагируют. Как лампочка зажигается, они еду подают.

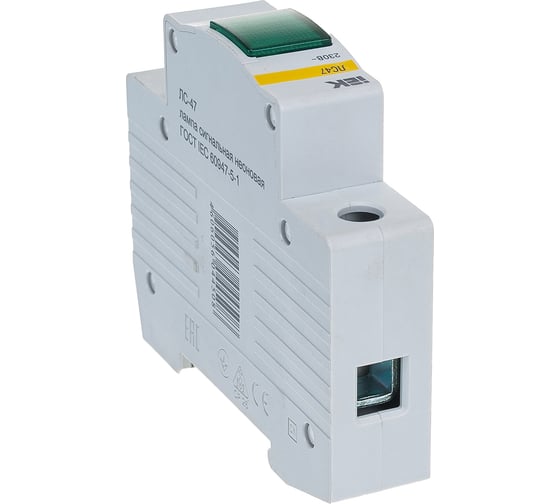

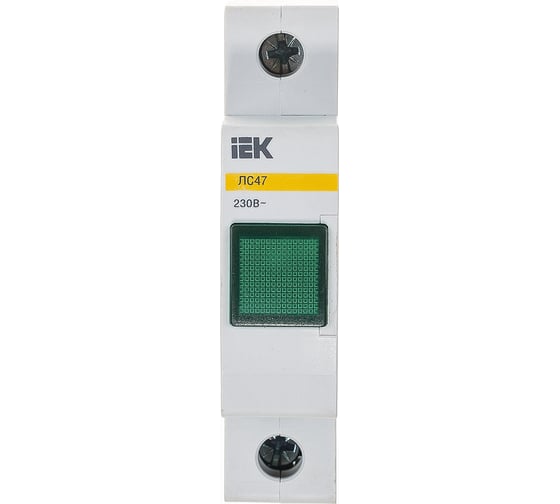

Сигнальная лампа IEK ЛС-47 зеленый ИЭК MLS10-230-K06
Цена за упаковку 8 шт.: 1 120 р.
Цена за ед. товара: 140 р. 156 р.
Спишите до 62 р. бонусами Начислим 1 бонус
Технические характеристики IEK ЛС-47 зеленый MLS10-230-K06
Этот товар из подборок
Информация об упаковке
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы о сигнальной лампе IEK ЛС-47 зеленый MLS10-230-K06
Вопросы и ответы о сигнальной лампе IEK ЛС-47 зеленый MLS10-230-K06
Есть вопросы о товаре?
Подскажите пажалуйста как правильно её подключить?
Расходные материалы для сигнальной лампы IEK ЛС-47 зеленый MLS10-230-K06
Способы получения товара в Санкт-Петербурге
Самовывоз
17 декабря, после 09:00, в 41 магазине
Доставка курьером
17 декабря, от 190 р.
Транспортная компания
Рассчитать стоимость доставки
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру
Сигнальная лампа IEK ЛС-47 красный ИЭК MLS10-230-K04
| Способ монтажа: | на DIN-рейку |
| Номинальное рабочее напряжение: | 220(230) В |
| Степень защиты: | 20 IP |
| Габариты без упаковки: | 65х18х78 мм |
| Модельный ряд: | ЛС-47 |
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.
Указанная информация не является публичной офертой
Сигнальные лампы ЛС-47 IEK
 |
Лампы сигнальные серии ЛС-47 от компании IEK
Сигнальные лампы – это разновидность световой сигнализации, которая сообщает о состоянии электрической цепи и помогает собирать щитки, которые будут отображать происходящие процессы максимально точно. Сигнальные лампы позволяют сделать процесс работы электросети наглядным и понятным даже для дилетанта. В настоящее время модульное оборудование оснащено дополнительными открытыми и закрытыми контактами. Они позволяют их применять в разных целях. Например, для установки сигнальных ламп.
Сигнальные лампы ЛС-47 компании IEK имеют невысокую стоимость, изготавливаются с 4 видами глазков разного цвета (красный, желтый, синий, зеленый). Каждый цвет имеет отличное от других назначение.
Что представляет собой конструкция сигнальной лампы? Все до безобразия просто: неоновая лампочка и сопротивление.
По своим размерам сигнальные лампы ЛС-47 компании IEK вполне соответствуют стандартам и ничем не выделяются из ряда модульных устройств.
Ассортимент сигнальных ламп у компании IEK невелик, всего 8 видов. Они имеют одинаковое номинальное рабочее напряжение (230 В) и номинальную мощность (0.5 Вт). Отличаются все эти модели лишь цветом сигнального глазка.
Сигнальные лампы ЛС-47 от компании IEK имеют несколько особенностей или преимуществ:
1. Они обладают повышенной прочностью в той зоне, где присоединяются проводники. Это возможно благодаря наличию двух дополнительных заклепок.
2. В модели ЛС47М можно заменить вышедшую из строя лампочку. Помогает в этом съемный светофильтр.
3. Сигнальную лампу ЛС-47 легко устанавливать. Она надежно крепится на специальной рейке с помощью защелки.
Что можно сказать о цветах сигнальных глазков? К ним предъявляются особые требования. Они закреплены ГОСТом.
1. Красный цвет сообщает об аварийной ситуации.
2. Желтая лампочка говорит о возможной опасности.
3. Зеленая лампочка – безопасность.
4. Синяя лампочка – предупреждение или указание.
Будет полезным рассмотреть сферы применения сигнальных ламп.
1. Красная сигнальная лампа. Применяется для обозначения устройств, которые отключают устройства и оборудование, например, аварийное. Также такими лампами оснащают поверхности, на которых есть токоведущие элементы механизмов или оборудования.
2. Синяя сигнальная лампа. Синим цветом окрашивают индикаторы и сигнальные устройства, которые указывают что-либо или разрешают использование/применение. Также синие лампы могут быть указателями знаков безопасности.
3. Зеленая сигнальная лампа. Используется для того, чтобы обозначить безопасные места, зоны, аппараты и оборудование. Также лампы такого цвета сообщают о правильном режиме функционирования того или иного электрооборудования, нормального течения рабочих процессов. С помощью зеленой сигнальной лампы обозначают путь, по которому в случае аварийной ситуации будет проходить эвакуация. И еще один момент. Зеленые сигнальные лампы обозначают знаки безопасности разных видов (эвакуационные, медицинские, санитарные).
Лампы сигнальные серии ЛС-47
Назначение
Служат для световой индикации состояния задействованной электрической цепи.
| Соответствуют стандартам | ГОСТ Р 51322.1-99 |
|---|---|
| Номинальное рабочее напряжение, В | 220-250 |
| Номинальная частота тока сети, Гц | 50 |
| Номинальная мощность, Вт | 0,5 |
| Диапазон рабочих температур, ºС | -40/+40 |
Цвет: желтый, красный, зеленый
