Что такое аркады?
Подробнее узнавая о существующих жанрах компьютерных игр, многие задаются вопросом о том, что такое аркада. Термин непонятный, но что сбивает с толку больше всего, так это то, что он объединяет множество игр разной тематики. Хотя они могут сильно отличаться друг от друга (на сайте КвестИнфо подробно расписано про все жанры реалити-игр), но все аркады имеют несколько общих черт, по которым их можно легко узнать. Это, в частности:
Чтобы стало понятней, что же это такое, стоит окунуться в историю игры и узнать, откуда она взялась.
История возникновения
Изначально аркадами были названы игры на игровых автоматах. Этим фактом и обусловлена их специфика. Во-первых, автоматы не подходили для сложных сюжетных игр. Во-вторых, их ставили в местах большого скопления людей, поэтому они должны были быть привлекательными для широкой целевой аудитории, включая и детей, и взрослых, а соответственно, максимально простыми. В-третьих, у многих не было времени для того, чтобы играть долго, к тому же возле автоматов собирались очереди, поэтому игра должна была быть быстрой.
Само слово arcade произошло из английского языка, где означает пассаж – галерею, в которой располагались рядами игровые автоматы. Сами аркады в первоначальном их виде были популярны до начала 2000-х: в 1980-1990-х годах. По мере того, как все большее распространение получали компьютерные игры, аркадные автоматы становились менее востребованными.
Аркады на ПК
Однако жанр себя еще не исчерпал, поэтому были портированы знаменитые аркады, а также был создан ряд новых, специально для компьютера. Конечно, с рядом адаптаций. Главная же особенность жанра – упрощенный игровой процесс и графика – осталась неизменной.
В целом в истории развития аркадных игр можно выделить такие вехи:
Сегодня аркады остаются распространенным жанром компьютерных игр. Благодаря тому, что существует множество их разновидностей, каждый может найти ту, которая соответствует его интересам. В них играют как на компьютере, так и на консоли, и даже на мобильных телефонах.
Файтинги
Классический пример файтинга – это Mortal Combat. Также к этому жанру относятся Tekken, Street Fighter и Guilty Gear.
Другие виды аркад
Еще один распространенный вид таких активных игр – это гонки. При этом важно отличать собственно аркадные гонки от других разновидностей (симуляторов). В аркадах процесс вождения упрощен, не учитываются законы физики, к примеру, при врезании машина не получает повреждений, плохо прорисован окружающий мир.
Платформеры тоже часто относят к аркадам, хотя некоторые выделяют их в отдельных жанр. Цели игрока платформеров:
Существует и еще одна разновидность – так называемые классические аркады, объединенные лишь общими для этого жанра особенностями. К ним можно отнести популярную «Змейку», Digger, Pac-Man, пинбол, цель которых – собрать как можно больше очков за короткий промежуток времени.
Также ранее были популярны сайд-скроллеры, в которых экран движется в ту или иную сторону, зачастую слева направо.
Современные аркады в реальности
Игра «Клаустрофобии» ‒ веселая, подвижная и командная. Во время нее игроки как будто становятся частью популярных аркад в реальности. Они должны выполнить все действия своими силами, чтобы заработать как можно больше очков. На выбор представлено множество мини-игр, начиная от развлечений с объемными блоками и заканчивая тиром.
Если же вы хотите пройти один из классических квестов в реальности, то найти его можно на «КвестИнфо». Там представлен большой выбор различных вариантов – подберите тот, который понравится вам больше всего.
Что такое аркады?
Подробнее узнавая о существующих жанрах компьютерных игр, многие задаются вопросом о том, что такое аркада. Термин непонятный, но что сбивает с толку больше всего, так это то, что он объединяет множество игр разной тематики. Хотя они могут сильно отличаться друг от друга (на сайте КвестИнфо подробно расписано про все жанры реалити-игр), но все аркады имеют несколько общих черт, по которым их можно легко узнать. Это, в частности:
Чтобы стало понятней, что же это такое, стоит окунуться в историю игры и узнать, откуда она взялась.
История возникновения
Изначально аркадами были названы игры на игровых автоматах. Этим фактом и обусловлена их специфика. Во-первых, автоматы не подходили для сложных сюжетных игр. Во-вторых, их ставили в местах большого скопления людей, поэтому они должны были быть привлекательными для широкой целевой аудитории, включая и детей, и взрослых, а соответственно, максимально простыми. В-третьих, у многих не было времени для того, чтобы играть долго, к тому же возле автоматов собирались очереди, поэтому игра должна была быть быстрой.
Само слово arcade произошло из английского языка, где означает пассаж – галерею, в которой располагались рядами игровые автоматы. Сами аркады в первоначальном их виде были популярны до начала 2000-х: в 1980-1990-х годах. По мере того, как все большее распространение получали компьютерные игры, аркадные автоматы становились менее востребованными.
Аркады на ПК
Однако жанр себя еще не исчерпал, поэтому были портированы знаменитые аркады, а также был создан ряд новых, специально для компьютера. Конечно, с рядом адаптаций. Главная же особенность жанра – упрощенный игровой процесс и графика – осталась неизменной.
В целом в истории развития аркадных игр можно выделить такие вехи:
Сегодня аркады остаются распространенным жанром компьютерных игр. Благодаря тому, что существует множество их разновидностей, каждый может найти ту, которая соответствует его интересам. В них играют как на компьютере, так и на консоли, и даже на мобильных телефонах.
Файтинги
Классический пример файтинга – это Mortal Combat. Также к этому жанру относятся Tekken, Street Fighter и Guilty Gear.
Другие виды аркад
Еще один распространенный вид таких активных игр – это гонки. При этом важно отличать собственно аркадные гонки от других разновидностей (симуляторов). В аркадах процесс вождения упрощен, не учитываются законы физики, к примеру, при врезании машина не получает повреждений, плохо прорисован окружающий мир.
Платформеры тоже часто относят к аркадам, хотя некоторые выделяют их в отдельных жанр. Цели игрока платформеров:
Существует и еще одна разновидность – так называемые классические аркады, объединенные лишь общими для этого жанра особенностями. К ним можно отнести популярную «Змейку», Digger, Pac-Man, пинбол, цель которых – собрать как можно больше очков за короткий промежуток времени.
Также ранее были популярны сайд-скроллеры, в которых экран движется в ту или иную сторону, зачастую слева направо.
Современные аркады в реальности
Игра «Клаустрофобии» ‒ веселая, подвижная и командная. Во время нее игроки как будто становятся частью популярных аркад в реальности. Они должны выполнить все действия своими силами, чтобы заработать как можно больше очков. На выбор представлено множество мини-игр, начиная от развлечений с объемными блоками и заканчивая тиром.
Если же вы хотите пройти один из классических квестов в реальности, то найти его можно на «КвестИнфо». Там представлен большой выбор различных вариантов – подберите тот, который понравится вам больше всего.
Аркада (игра)
Аркада (англ. arcade ) — распространённый в постсоветской индустрии компьютерных игр термин, обозначающий компьютерные игры с нарочно примитивным игровым процессом. Некоторые журналы о компьютерных играх выделяют их как отдельный жанр и причисляют к ним платформеры.
Зачастую аркадам напрямую противопоставляются симуляторы. [источник не указан 23 дня] Например, если речь идёт о жанре «гонок», то отдельные его представители могут быть «аркадами», «симуляторами», либо (чаще всего) чем-то средним. Гонки Need for Speed (Кроме Porsche, серии Shift) — типичный пример аркад, в то время как GTR — симулятор.
Аркады в традиционном смысле этого слова практически не выходят на PC (одно из исключений — Guilty Gear XX), отсюда и путаница в терминологии. Более всего аркадные игры распространены на игровых приставках (в том числе и портативных) и, разумеется, аркадных автоматах.
Название аркада происходит от англ. arcade — пассаж, крытая галерея магазинов, где традиционно размещались аркадные игровые автоматы.
Содержание
Виды аркад (не путать с играми для аркадных игровых автоматов)
Аркадные гонки (англ. Arcade Racing)
Аркадные гонки характеризуются крайне примитивным и до предела упрощённым, не имеющим ничего общего с реальностью, управлением и поведением автомобилей.
Классические аркады (англ. Classic Arcade)
Суть классических аркад объяснить довольно сложно. Обычно главной целью является прохождение уровня за максимально короткий промежуток времени, сбор всех бонусов на уровне и получение максимального количества очков. Сюда же можно отнести разнообразные игры типа Breakout (Arkanoid) и Pinball.
Драки, файтинги, борьба (англ. Fighting, Wrestling)
В драках два персонажа дерутся на арене, применяя различные удары, броски и комбинации. Характеризуется большим количеством персонажей (бойцов) и ударов (иногда больше ста для каждого персонажа). Жанр малопопулярен на PC из-за ориентации на совместную игру, а на клавиатуре довольно проблематично одновременно играть вдвоем. Однако хорошо развит на игровых приставках. По некоторым играм этого жанра даже проводятся мировые чемпионаты. Зачастую в некоторых играх на арене могут сойтись и четыре противника одновременно, например в Guilty Gear Isuka. Для управления в таких играх рекомендуется геймпад.
Платформеры (англ. Platformer)
Понятие платформеров пришло с игровых приставок (консолей). Именно там этот жанр наиболее популярен. Основной задачей игрока является преодоление препятствий (ям, шипов, врагов и т. д.) с помощью прыжков. Зачастую приходится прыгать по абстрактно расставленным в воздухе «палочкам» (т. н. платформам), отсюда и пошло название жанра.
Скроллеры (англ. Scroller)
В скроллерах экран непрерывно движется в одну из сторон, а игроку предлагается уничтожать появляющихся врагов и собирать появляющиеся бонусы. По направлению движения различают вертикальные (снизу вверх) и горизонтальные (слева направо) скроллеры. Жанр был очень популярен в середине 90-х годов, сейчас скроллеры практически не выпускаются. Из современных игр этого жанра можно отметить Jets’n’Guns и серию Touhou, примеры других игр:
Виртуальный тир (англ. Virtual Shooting)
Впервые зародился на игровых автоматах, впоследствии перешел на многие игровые платформы, включая PC. Игровой процесс представляет собой отстрел неожиданно появляющихся врагов, но в отличие от экшенов мы не можем управлять движением игрока или камерой, всю игру мы как едем по «рельсам». В связи с этим иногда делают видеотиры, то есть всю игру снимают на видеокамеру, в определенных местах подставляя разные варианты видеоотрывков.
Другие аркады
Игровой процесс в них подпадает под определение «аркады», они, как правило, очень динамичны, а целью в них является сбор всех бонусов или набор максимально возможного количества очков. Однако от представителей других разновидностей этого жанра их обычно отличают какие-либо оригинальные находки разработчиков, не позволяющие приписать эти игры к одной из вышеперечисленных категорий.
Аркадные игры как жанр. История возникновения и лучшие представители
Аркады — это один из самых востребованных жанров нашего быстротечного времени. Несмотря на свою нынешнюю популярность, история аркад начинается в далёких 1970-х годах. Принято считать, что первая игра в этом жанре — Computer Space. В ней за 99 секунд нужно было уничтожить как можно больше космических кораблей на 13-дюймовом экране автомата.
Соревноваться могли несколько человек по принципу — кто набрал больше очков, тот и победил. В большой компании игра, которая длилась чуть больше полутора минут, помогала разнообразить вечер и одновременно добавляла в него перчинки — спорить о тактиках и подсчитывать очки всегда довольно весело.
Это сейчас разработчики стараются придумать какое-то особенное название жанра для своих «не таких как все» игр, но в семидесятых-восьмидесятых индустрия была ещё молода и неопытна. Аркады получили своё название по месту, где в них чаще всего играли — торговых рядов. Вот так выглядел типичный пассаж — с английского arcade.
Спустя полвека большая часть игр стала гораздо требовательнее ко времени: на прохождение синглов нужно освобождать не один вечер, а «быстрыми» мультиплеерами теперь считаются часовые матчи в Dota 2. На смену игровым автоматам пришли смартфоны — жанр аркад обрел в них новый дом. Ретро-пассажи, впрочем, тоже встречаются, но чаще всего в тематических парках в Азии. Мы расскажем вам о самых интересных аркадах на наш взгляд — некоторые из них уже «старички» и получили второе дыхание, а другие можно назвать их юными
Pac-Man для смартфонов сделал американский филиал студии Namco — той самой, что в 1980 году сконструировала первый игровой автомат для кинотеатра в Токио. Когда в восьмидесятых аркада выходила в Америке, её название специально изменили: японская версия в транслитерации называлась бы Puck-Man (パックマン — паккуман). Локализаторы справедливо заметили, что если в букве «Р» стереть центральную часть, то игровые автоматы во всем мире рисковали бы светить нецензурным словом.
За 40 лет геймплей Pac-Man ничуть не изменился: желторотый пиксельный друг передвигается по лабиринту, собирая точки и убегая от призраков. Противники Pac-Man уязвимы: если получить «энерджайзер» в виде большой точки, они на некоторое время станут синими и герой сможет их съесть.
Создатель игры обычно рассказывает легенду, что Pac-Man — это большая пицца, у которой не хватает одного кусочка. В классической игре 255 проходимых уровней: на 256-м код сломался, так как разработчики вообще не ожидали, что пользователи смогут до него добраться. Ожидалось, что с каждым последующим уровнем сложность будет повышаться, что не позволит продвинуться достаточно далеко. Жаль, что скрипт Pac-Man несовершенен, и систему передвижения противников быстро разгадали, что помогло пройти её до конца.
Игра, которая олицетворяет собою несмешную шутку-загадку «Why did the chicken cross the road?» или «Зачем курица перешла дорогу?». В английском языке эта фраза означает анти-юмор или загадку, ответ на которую знают все: «Потому что ей надо на другую сторону». Эта глупая головоломка была напечатана в нью-йоркском журнале The Knickerbocker в 1847 году и с тех пор стала крылатой.
Не трудно догадаться, что в аркаде Crossy Road нам предстоит бесконечно переходить дорогу, по которой едут машины. Бесплатный герой — курица Блю — очень хочет попасть на ту сторону. В игре также есть герои, которые продаются за донат: брать их не обязательно, но если хочется поддержать разработчиков, то почему бы и нет.
Очень противоречивая игра, которая одновременно успокаивает и раззадоривает. Не импульсивные люди вполне могут найти в ней релакс: приятная музыка от австралийского композитора Тима Шила и «космические» фразы, который произносит женский голос. «Вам нужно провести свое сознание по циклу». Интригует? Это многих настроит на путешествие в нирвану. Меня же эта аркада заставила понервничать — геймплей сложный.
Два шара необходимо вращать вокруг своей оси и избегать препятствий, которые сыпятся на голову. Важно быстро сообразить, где лево и право — поддерживаю стереотипы о женщинах, которые не всегда делают это верно — и провернуть фокус примерно миллион раз подряд. Бесплатная версия игры предлагает пройти кампанию, уровни в которой называются «надежда», «бесконечность», «принятие» и всё в таком духе. Платная версия за 189 рублей открывает соревновательный режим.
Еще одна игра про курицу. На этот раз — бесконечный бег с препятствиями, забраться на которые бедная птичка может только с помощью. своих яиц. Когда пернатая подходит к уступу, она четко помнит, что «Курица не птица, а X не Y», поэтому использует свежеснесённые яйца в качестве трамплина.
Игра подойдет тем, кого не раздражает реклама между раундами. Доната в игре нет, поэтому разработчики стараются «прогнать» через своих посетителей рекламный трафик. Честно ли это? Скорее да, так как каждый разработчик хочет заработать на хлеб с маслом, просто не все знают, когда нужно вовремя остановиться. К счастью, геймплей от этого хуже не становится.
Многие помнят классную аркаду на стареньких Nokia: красный шар гонял по полю, где его ждали шипы, закрытые двери и прочие неприятности. Разработчики Red Ball 4 наверняка вдохновлялись именно им, придумывая свою серию игр. Оригинала Bounse tales в App и Google Store нет — есть копии, которые им прикидываются, и мне больше всего понравилась именно эта интерпретация.
Удивительно, но в игре есть сюжет: с самого начала нам показывают, как злобный Куб с очень острыми зубами превращает шары в себе подобных монстров-параллелепипедов. Избежит ли этой участи наш герой? Спасет ли он планету — Земля ведь тоже шар! — от превращения в кубик?
Приключенческая аркада про сноубордистов, в которой самое ценное — это невероятная графика. Простая, но чудесная рисовка студии Noodlecake отправляет нас на заснеженный склон, откуда нам предстоит скатываться в погоне за сбежавшими ламами. По пути собираем монетки, делаем трюки и смотрим, как круто развивается красно-белый шарф.
При всей своей простоте, Alto’s Adventure — невероятно залипательная. Бесчисленное количество раз мой сноубордист приземлился на пятую точку, и ещё столько же — вниз головой. Кстати, модельки сноубордистов разные и открываются по мере прохождения уровней.
Pinball Deluxe: Reloaded
Корни этой игры вросли даже глубже, чем вы можете подумать: по одной из версий, Пинбол придумали при дворе французского короля Людовика XIV, того самого, что «король-солнце». Придворные сделали маленький бильярдный стол, натыкали разноцветных булавок с одной стороны и метали в них шар: отталкиваясь от булавок, он попадал в разные лузы, которые приносили определенное количество очков. С тех пор в игре мало что изменилось: шарик всё так же отскакивает и приносит очки.
Если вы внимательно изучили первое фото в этой статье, Пинбол был одной из самых популярных игр и в расцвет аркадных автоматов: он представлял собой механическую версию стола, по которому перекатывается шарик. Игроку необходимо было не только набрать максимальное количество очков, но и как можно дольше удержать шарик на поле, удачно отбивая попытки скатиться в лузу с помощью лопаток-флипперов.
Ещё одна волна популярности Пинбола была в девяностых-нулевых — Microsoft встроила её в Windows NT 4.0. Сейчас же одна из интересных версий Пинбола — это Pinball Deluxe: Reloaded на смартфон. В ней есть несколько вариантов игровых столов, так что устаешь от однообразного геймплея, как это было с ПК-версией, гораздо медленнее.
Несмотря на то, что разработчик не включил жанр «аркада» в описание своего тайтла, мне Родео показалась очень близкой к нему. Хотя «платформер» тоже подходит. Особенности быстрой сессионной игры здесь в наличии, но прогресс всё-таки сохраняется.
Геймплей отправляет нас на Дикий Запад, но с оговорками: каких зверей там мы только не встретим — и Дьябуйволов, и Троянских зебр. Все они рано или поздно пополнят наш зоопарк, однако некоторые из них разблокируются только за скрытые достижения. Тем веселее искать варианты пополнения коллекции.
Завершает наш список ещё одна ретро-игра, которая знакома миллионам людей: носит она название «Электроника ИМ-02», хотя гораздо привычнее слышать «Волк ловит яйца». Это игра одновременно первая советская портативная консоль.
Сейчас наша «консоль» всегда с собой, но в СССР игра про популярного волка из «Ну, погоди!» была не менее крутой штукой, чем тайтлы-прорывы в индустрии сейчас. Эдакий Half-Life: Alyx тех времён — технология есть, но стоит дорого, целых 25 рублей. Кстати, в смартфоне есть три функции, которые были в «Электронике»: часы, будильник и сама игра.
Почему пинбол это не скучно и какие в нем правила? Часть 1
Гейм дизайнером этой игры опытнейший John Borg, за свою карьеру он спроектировал более 25 пинболов. Iron Man занимает примерно 40ую позицию в рейтинге всех пинболов по версии Pinside.
Оригинально эта игра вышла в 2010 году тиражом 1200 экземпляров, но в 2014 году компания Stern pinball выпустила дополнительные 300 экземпляров этой игры, а пинбол имел маркировку Pro Vault Edition. Конкретно у нас вторая версия, от первой она отличается наличием светодиодов в базовой комплектации, в первой версии использовались лампы накаливания. Eще одна особенность более поздней версии в том что на корпусе автомата используются специальные фольгированные наклейки, которые очень круто смотрятся. (тут в картинке я Вам конечно не смогу передать весь эффект этих наклеек)
Фанатам железного человека этот автомат придется очень по душе, поскольку весь сюжет игры основан на двух частях одноименного фильма, которые вышли в 2008 и 2010 году. В этом пинболе вы услышите английскую озвучку, саунтреки, и оригинальные кадры из фильмов которые будут переодически появляться на экране.

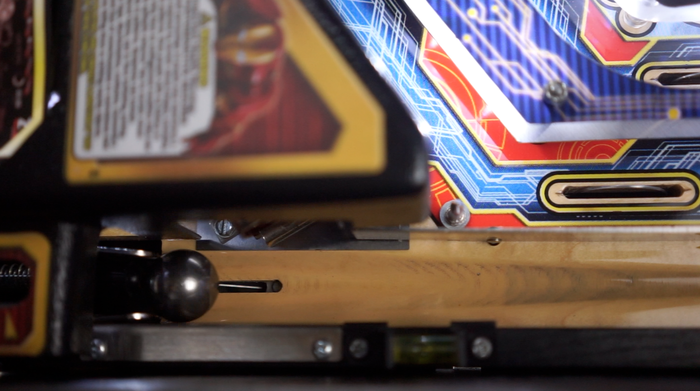

Давайте быстренько пройдемся по тому что у нас находится на поле. В игре два флиппера, два инлейна, два аутлейна, два слингшота.
Семь красный стендап таргетов в центре поля. 4 слева и 3 справа.
По центру у нас находится iron monger который прячется под полем и появляется в определенном режиме. Перед ним находится первый магнит.
Второй магнит находится в секторе с фигуркой Whiplash. Чуть выше этого магнита располагаются два желтых стендап таргета.

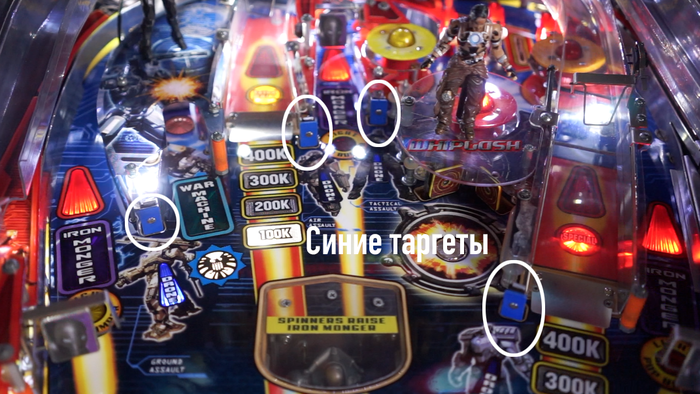

Так же не поле есть еще 4 маленьких синих стендап таргета которые символизируют четырех Дронов: Ground Assult Drone, Air Assault Drone, Tactical Assault Drone. Sea Assault Drone.

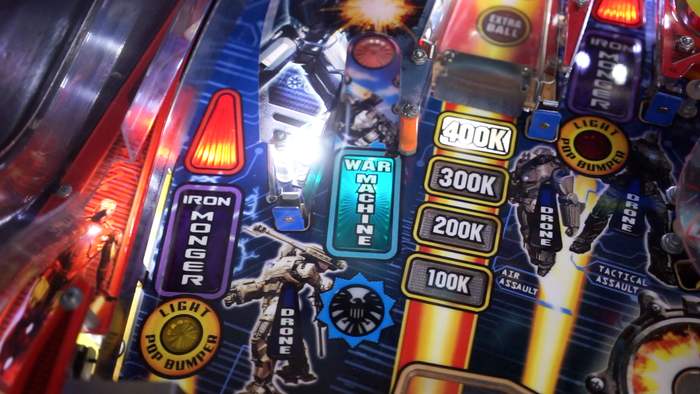

В левой верхней части поля находится сектор War Machine.
В верхней части поля у нас располагаются две рампы, одна слева, другая справая, которые ведут шар в соответсвующий инлейн. Рядом с рампами на поле есть еще три лупа, левый, центральный и правый.
В игре так же присутствуют три спинера с изображением Iron Monger-a, каждый из которых находятся в самом начале лупа.
В правой верхней части поля три поп бампера и два топлена перед ними.
Теперь давайте поговорим о двух финальных заданиях. Чтобы запустить Do or Die Hurry up, Вам нужно открыть пять персонажей: Iron Man, War Machine, Iron Monger, Whiplash и Drones.

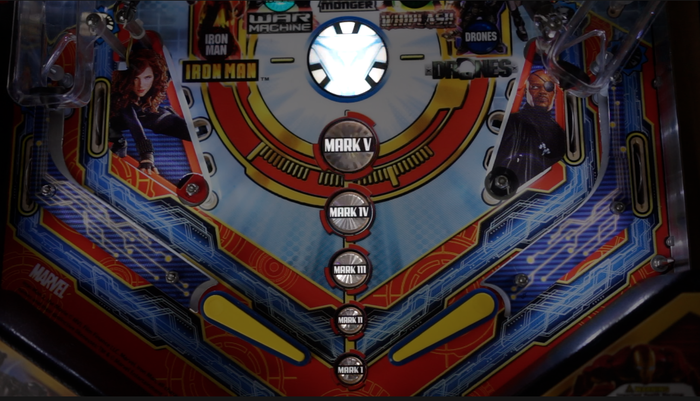

Улучшать костюм и собирать Всех этих персонажей можно абсолютно в любой последовательности.

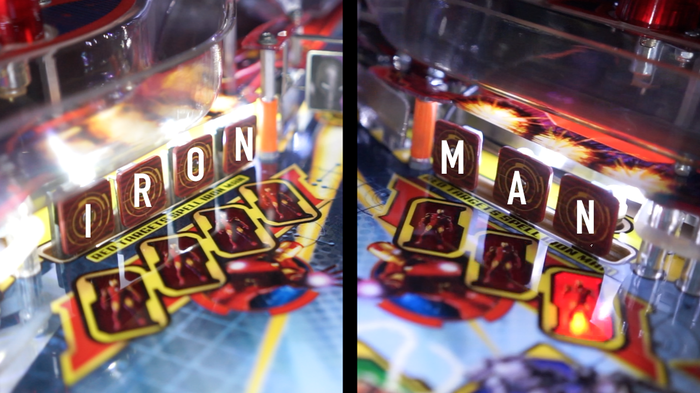

Когда вы соберете слово по буквам полностью, иконка с Iron Man загорится, плюс ко всему вы улучшите свой костюма на единицу.
Следующий персонаж War Machine.
Когда вы уничтожите 8 Дронов у вас загорится 5ая иконка с Drones. Блин и тут я понял что у меня кончился лимит по картинкам. Добавлять больше не могу. Кто нибудь вообще дошел до конца? писать продолжение? интересно или не интересно? В это воскресенье мы будем играть на нем лайвом на нашем ютубе и твиче, поэтому кому интересно, приходите на стрим, пообщаемся и поиграем. Начало в воскресенье в 19:30 по Москве. Вопросы/комментарии всегда велком. Ну и вообще пишите че думаете, мне очень интересно было отвечать на Ваши вопросы в прошлом посте! Ссылка на вторую часть Почему пинбол это не скучно и какие в нем правила? Часть 2
Как я реставрирую пинбол автоматы
И внешний вид у них когда они приезжают, вообще не презентабельный. Поэтому сегодня я покажу как это все приводится в порядок. Первым делом снимаются все элементы на поле. Для ускорения этого процесса я собрал Вам гифку.

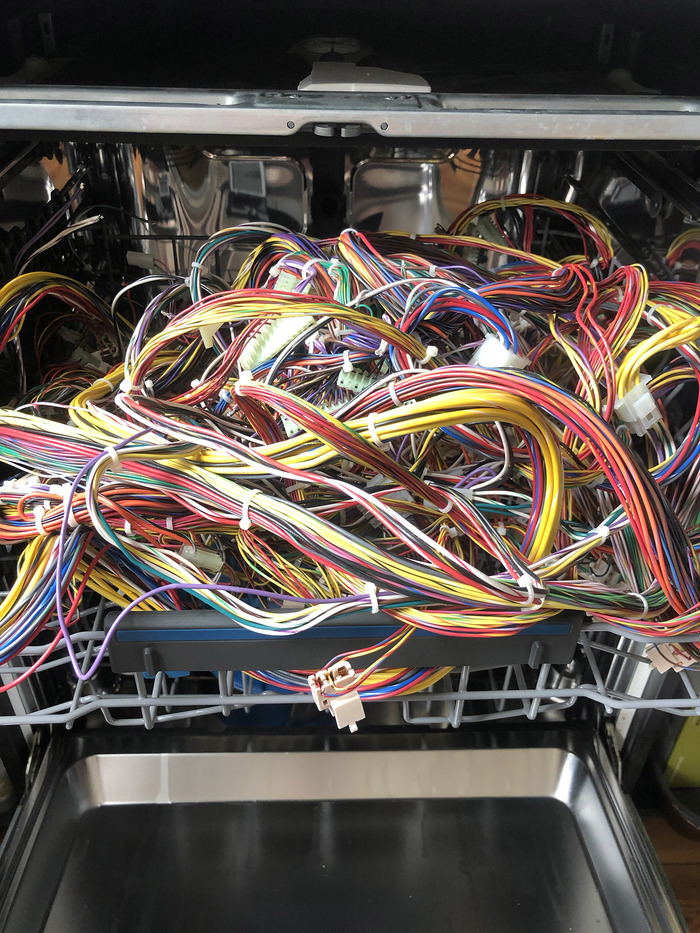

После чего с обратной стороны поля снимается вся кишка с проводами и все остальные элементы так же снимаются.
После всех этих процедур можно вытащить поле, отмыть и отправить на обновление лакового покрытия.

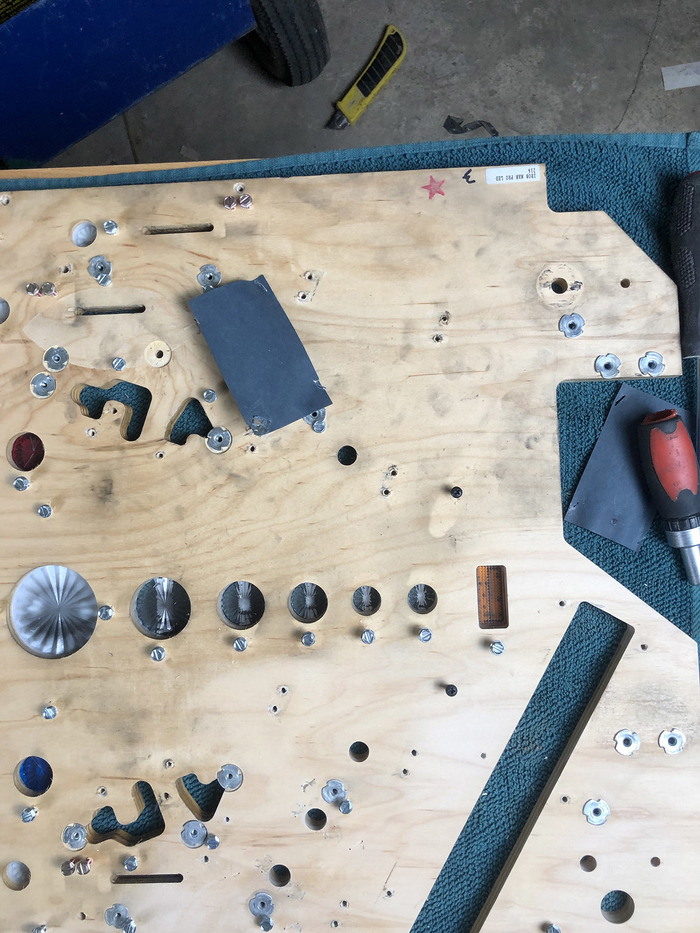

Остается обработать нижнюю часть. Она достаточно грязная, и просто тряпкой получится просто развозить грязь по дереву.
Поэтому используем шлифовальную машинку с пылесосом, предварительно сняв все винтики и всю прочую мелочевку. На фото ниже думаю видно где чистили а где нет.
Дальше уже начинаем собирать все элементы под полем и на поле, перед тем как все это ставить назад, все нужно разобрать, постыл и собрать обратно. Тут внимание заострять не буду, так как тут ничего интересного нет.

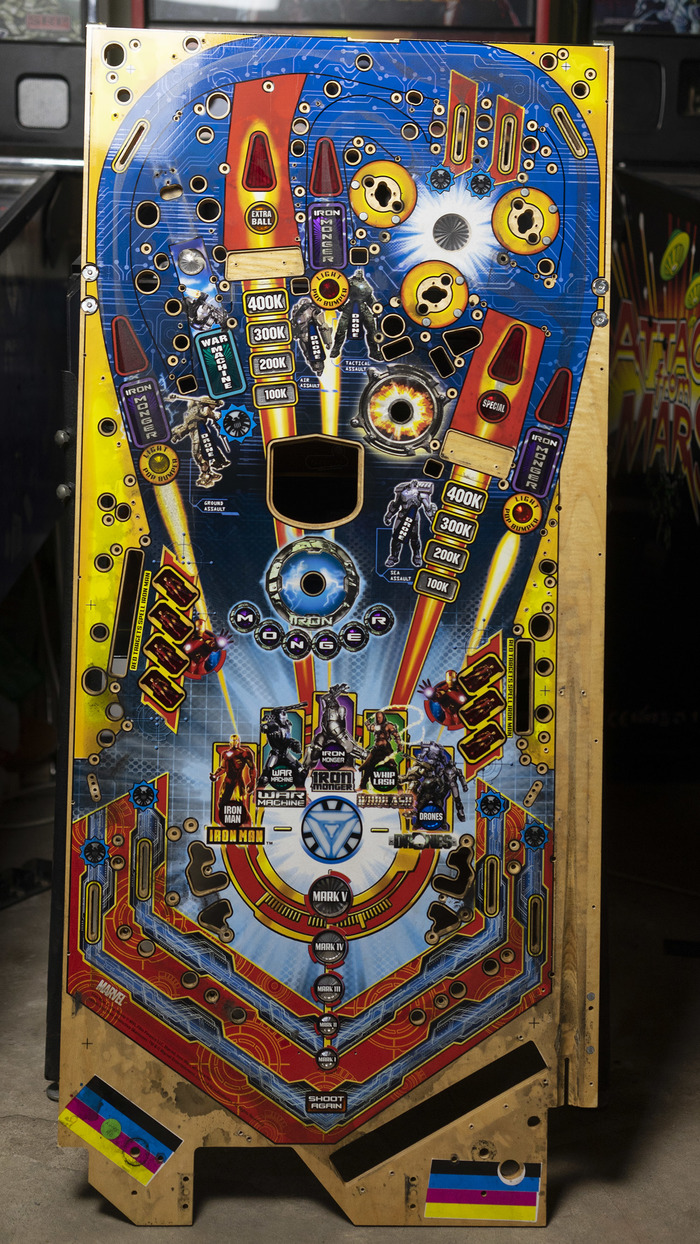

Собраное поле, но уже с другой стороны выглядит вот так.
Естественно ставить чистое поле в грязный корпус никто не будет. Поэтому разбираем все в корпусе, все вымываем, и только потом устанавливаем поле.
И самое приятное ставим поле, все подключаем и запускаем автомат!
Аркадный автомат своими руками (ретрогейминг с динамической подсветкой)
Честно говоря, идея совсем не нова. Семь лет назад я уже рассказывал на Habr’е как сделать свой ретро-игровой центр на основе Raspberry Pi. Тогда я ограничился лишь настройкой малинки, в перспективе подумывая добавить к малинке полноценные кнопки и корпус. Но на том дело и кончилось. Прошло время, изменились возможности и желания и пришло время поделиться и своей разработкой.
Для начала нужно определиться с идеей. К началу проекта я знал только два тезиса:
* Сердцем автомата будет Raspberry Pi
* У автомата будут полноценные аркадные кнопки, но всё-таки неплохо иметь возможность подключения геймпадов и клавиатуры с мышью.
Вооружившись этим знанием идём рисовать макет. Для отрисовки я использовал SketchUp.
Обязательно ошкуриваем канты. Боковые канты и торец панели с кнопками закругляем.
Далее красим канты краской-лаком «фуксия».
По окончанию столярных и рлакокрасочных работ можно (не обязательно) высохшие панели и канты (которые не будут оклеены плёнкой) покрыть яхтным лаком для долговечности и износостойкости.
Электрика и электроника
Теперь аккуратно разбираем ноутбук. Извлекаем оттуда матрицу, узнаём её точное название. Заказываем LVDS-драйвер для матрицы ноутбука. Обязательно сверяемся с описанием, что LVDS-драйвер поддерживает нашу матрицу, обязательно уточняем у продавца, что это так. На Aliexpress полно разных вариаций плат, часто отличающихся набором входов\выходов. Для автомата собственно нам нужен вход HDMI, выход на LVDS интерфейс матрицы, выход на подсветку матрицы и крайне желательно выход на динамики (т.е. выход со внутреннего усилителя на два динамика). В моём случае плата содержит 4-пиновый разъём с выходом под два одноваттных динамика по 8 Ом каждый. В комплект должен идти так же блок питания на 4 ампетра 12 вольт, но если нет, заказываем и его. Заказываем кнопки. Выбор сейчас огромный, можно найти под любой дизайн и вкус.
Берём два метра адресной LED-ленты SK9822 (или APA012) и адаптер питания к ней. В зависимости от плотности светодиодов выбираем блок питания от 2 до 6 ампер. Для удобства ещё возьмём уголки для соединения ленты на поворотах.
Так же берём 12-вольтовую ленту метр-два под вывеску. Я брал самую дешевую и трансформатор на 15Вт к ней (SMD3528 60 диодов\4.8вт на метр, 2м).
Ну и по мелочи закупаем:
* Разъёмы быстрого соединения TP-001B вроде таких, 2шт+
* Вентилятор 120х120 (корпусной, 12в) 1шт
* Припой\флюс и т.п., если нужно.
В итоге наш автомат будет всегда включен в розетку, далее по ключу на фронтальной панели его можно будет «завести». От главного выключателя питание идёт на обычную 220в розетку, в которую подключены все остальные адаптеры. 12-вольтовый адаптер (15-ваттный) запитан от розетки дополнительным проводом (к клеммам).К этому адаптеру подключаем светодиодную ленту и вентилятор.
Когда придёт плата LVDS-драйвера, подключаем её к питанию и матрице (соединяем LVDS и питание подсветки), а так же подключаем HDMI к источнику изображения (той же малинке). Если всё подключено правильно, то матрица должна сразу завестись и появится изображение. Возможно, немного нужно будет откалибровать цвета и яркость. Всё делаем через пульт. Так же берём и подключаем к разъему помеченному как CN20 на плате штекер JST, не забыв припаять к нему два аудипровода, а к ним, соблюдая полярность, два динамика. В моей плате разводка такая:
[ +LEFT, GROUND, GROUND, +RIGHT ]
Для того, чтобы подключить динамическую подсветку, режем ленту SK9822 на четыре части и соединяем уголками. К разъемам питания на ленте подключаем с правильной полярностью разъем быстрого соединения (затем соеденим с 5В блоком питания), а контакты на самой ленте подсоединяем к GPIO 19 и 23 пинам на малинке, не забыв обязательно еще соединить землю, чтобы избежать мерцания ленты.
Ленту закрепляем на двухсторонний скотч на обратной стороне матрицы. Скорее всего штатный липкий слой будет отваливаться, поэтому используем какую-нибудь сверхпрочную ленту (у меня на ней две кочерги висят и не отрываются), но приклеиваем ленту к матрице аккуратно, стараясь надавливанием не повредить хрупкую и нежную матрицу.
Скачиваем образ RetroPie (под четвёртую малинку). Прошиваем нашу microsd карточку например BalenaEtcher или Win32Imager (если используем Windows, конечно). Выходим в консоль. Далее устанавливаем статический адрес для нашей малинки (чтобы было удобнее перекидывать ROM’ы):
Добавляем\правим строки на наш желаемый IP и IP наш роутер
interface wlan0 # или eth0 если малинка подключена по ethernet
static ip_address=192.168.0.66/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1. 8.8.8.8
Так же бязательно включаем SSH (для закачки ROM’ов через сеть) и SPI (для управления подсветкой):
Идём в Interfacing Options. Включаем SSH и SPI, сохраняем и перезагружаем малинку.
Теперь устанавливаем Hyperion для управления подсветкой. На выбор можно поставить «старый» Hyperion или Hyperion NG.
Чтобы поставить старый достаточно использовать установочный скрипт, скачиваем его:
На Raspberry Pi 3 скрипт заведётся, а вот про четвёртую малинку скрипт уже не знает, поэтому правим его:
Делаем скрипт исполняемым:
Разницы для Hyperion между третьей и четвёртой малинкой нет, поэтому по факту мы использовали ту же сборку, что предполагается использовать на третьей. Далее останется настроить Hyperion через Hypercon (например на Хабре есть статья на эту тему).
Альтернативно, что более удобно, используем новый Hyperion NG. Но, правда, его нам придётся собрать. Для этого выполняем:
Теперь нужно прописать Hyperion NG как сервис, чтобы он загружался с нужной конфигурацией при загрузке малинки. Для этого создаём файл hyperion.service с содержимым:
И (пере)запускаем сервис:
# убеждаемся, что hyperion не запущен, если запущен, останавливаем и убираем службу
systemctl status hyperion.service
sudo systemctl stop hyperion.service
sudo systemctl disable hyperion.service
# добавляем hyperion в качестве сервиса, чтобы он грузился при загрузке
sudo cp hyperion.service /etc/systemd/system/hyperion.service
sudo systemctl start hyperion.service
Теперь Hyperion NG будет доступен через web-интерфейс. Идём туда, вбив в браузере:
* Controller type == apa102
* RGB byte order == BGR
Внимание! Захват экрана происходит только при наличии подключенного экрана. Если вы попытаетесь посмотреть лог Hyperon’a с отключенным экраном (отключенным HDMI), то увидите пачку ошибок DispmanX. Сразу после подключения всех проводов захват изображения начнёт работать, а светодиоды динамически подсвечиваться в зависимости изображения на экране.
В-первых, добавим музыку в меню. Для этого устанавливаем mpg123:
Добавляем старт музыки при старте оболочки:
Создаём, если их нет, два файла:
Делаем файлы исполнимыми:
Перед # RETROPIE PROFILE END добавляем:
И теперь туда можем накидать немного фоновой музыки.
sudo nano /opt/retropie/configs/all/emulationstation/gamelists/zxspectrum/gamelist.xml
И добавляем путь к видео (например /home/pi/RetroPie/screensavers/screensaver_2.mp4) в параметр video:
/home/pi/RetroPie/roms/zxspectrum/Arkanoid (1987)(Imagine Software)[tr pt].z80
Arkanoid (1987)(Imagine Software) [tr pt]
/home/pi/.emulationstation/downloaded_media/zxspectrum/marquees/Arkanoid (1987)(Imagine Software)[tr pt].png
/home/pi/RetroPie/screensavers/screensaver_2.mp4
0.75
.
20020101T000000
Taito
Ну ещё устанавливаем и настраиваем темы (ES Themes), например по цветовой гамме ко мне вписался отлично cyberpunk. Так же можно например вместо runcommand показывать изображения. И ещё. ладно, хватит! Тюним, настраиваем, сохраняем, выключаем.
Одной из визуальных доминант нашего автомата будет его визуальное оформление, а если точнее, то наклейки на корпус. Для того, чтобы всё получилось красиво, идём в графический редактор, берём изображения и подготавливаем их для макетов в масштабе 1 к 1 с размером печати. Устанавливаем профиль CMYK. В идеальном мире лучше иметь разрешение для печати 250-300 пикселей на дюйм, но, в моём случае, у исходников было разрешение только в 95 пикселей на дюйм, и, опережая события, скажу, что тоже вышло отлично и даже вблизи особого «мыла» нет.
Идём в типографию и заказываем все наклейки на самоклеящейся плёнке. Я выбрал глянцевую плёнку на бумажной основе. Обязательно с ламинацией. Причём это жизненно важно для тех поверхностей, с которыми будут контактировать руки игроков, то есть как минимум для панели с кнопками. Если есть такая возможность, то для панели с кнопками и стиками делаем напольную ламинацию. Альтернативно панель иногда закрывают оргстеклом, но для меня, для домашнего использования это излишне. Так же для вывески можно использовать так называемую транслюцентную плёнку, которая будет пропускать свет. Но, увы, почти все типографии отказались мне печатать маленький кусочек (20х50см), либо за этот маленький кусочек запросили цену, сравнимую со всей остальной печатью вместе взятой. Как показала практика, света двухметровой светодиодной ленты хватает с излишком даже при использовании обычной плёнки, наклеенной на оргстекло. Так что смысла в траслюцентной плётке нет никакого.
Когда плёнка придёт, наклеиваем плёнку неспеша на все поверхности, постепенно выгоняя оставшийся воздух мягкой тряпочкой. Излишки плёнки (по контуру) обрезаем максимально отрым ножом, или, что лучше, лезвием бритвы.
И, наконец, собираем корпус. Здесь всё просто. Берём шуроповёрт, уголки, и саморезы и все смежные поверхности собираем между собой.
Матрица прикреплена к передней панели на тонких блестящих алюминиевых профилях.
В самую последнюю очередь устанавливаем стекло на витрину, предварительно спрятав под него динамики, вклеенные в нижнюю планку вывески. Динамики закрываем сеткой. Ну, вот собственно автомат и готов. Запускаем, настраиваем кнопки (если не настроили раньше) и играем.
