Устройство и принцип действия индикатора часового типа
Измерительные устройства
Измерительные устройства – это обязательная составляющая любого технологического процесса материального производства. Они помогают осуществлять контроль операций, оценивать качество, параметры и свойства продукции.
Делятся все устройства:
Часовой тип индикаторов
Наиболее востребованным устройством, измеряющим отклонения от эталонных форм и размеров деталей, является часовой индикатор цена деления которого составляет 0,01 мм.
Изготавливают эти устройства нескольких типов. Основными являются:
Тип ИЧ-5, ИЧ-10 выпускают с диаметром корпуса 60 мм, тип ИЧ-2, ИТ-2 с корпусом, имеющим диаметр 42 мм.
Гильза и ушко служат для крепления устройства на штатив.
Конструкция часового индикатора
Состоит индикатор из цилиндрического корпуса, в котором расположены шестереночная и реечно-зубчатая передачи. Эти передачи преобразовывают возвратно-поступательное перемещение стержня в круговое вращение указателя.
Встроенная пружина, исключает люфт передач и обеспечивает надежное сцепление зубчатых колес, с стороной линии профиля зубьев.
Поворотная шкала обеспечивает комфортную установку «0».
Указатель индикатора, многооборотный. Один оборот соответствует одному миллиметру перемещения щупа.
Один оборот большой стрелки происходит при смещении измерительного щупа на 1 мм.
Малая стрелка оборачивается, повторяет движение, при перемещении щупа на 10 мм.
В конце щупа расположен твердосплавный шарик. Во время измерений им касаются деталей. Шарик крепится в сменной оправе.
Индикаторный механизм оснащен возвратной пружиной, расположенной между стержнем и корпусом. Пружина, за счет давления на щуп обеспечивает усилие измерений.
Порядок работы часового индикатора
Класс точности и погрешность часового индикатора
Выпускаются часовые индикаторы нескольких классов точности – 0 и 1.
Допустимые погрешности измерений устройств зависят от величины измерений.
Чтобы приобрести оригинальный часовой индикатор, необходимо обратиться в магазин ИнструменталЪ, который реализует измерительные устройства от производителей, на территории всего постсоветского пространства. Обращайтесь.
Индикатор часового типа. Как пользоваться?
Циферблатные индикаторы (аналоговые, а, в последнее время – и цифровые) являются одним из основных измерительных инструментов, используемых в точном машиностроении. Они, как правило, применяются для измерения зазоров между смежными поверхностями, в сочленениях подвижных механизмов, а также в прочих ситуациях, при которых требуется измерить небольшие расстояния или перемещения.
Классификация
Типоразмеры и технические требования на данные измерительные инструменты регламентируются ГОСТ 577-68. Индикаторы различают по допускаемым пределам измерений. Например, тип ИЧ-50 означает, что диапазон изменений соответствует 0…50 мм, ИЧ-25 – от 0 до 25 мм, ИЧ-10 – от 0 до 10 мм и т.д.
При малых измерительных диапазонах (0…2 мм) предусматривается производство индикаторов часового типа двух исполнений:
Поскольку точность отсчитываемого результата определяется условиями, в которых работает индикатор часового типа, то данные инструменты классифицируются также по степени защищённости своего корпуса:
Индикаторы часового типа разделяют также по способу крепления:
Последний вариант применяется лишь для приборов, изготавливаемых по индивидуальным заказам.
Устройство
Аналоговый индикатор часового типа ИЧ состоит из:
В нижней части шкалы указывается поле допуска измерений, которые можно проводить при помощи прибора. Все подвижные части прибора имеют рифления, облегчающие применение индикатора.
Ряд производителей комплектуют свою продукцию двумя типами наконечников – плоским, для измерений, проводимых на плоской поверхности, и коническим/круглым – для измерений в криволинейных частях измеряемого изделия.
Как пользоваться?
Классы точности индикаторов часового типа по ГОСТ 577-68 – 0 или 1. Класс точности 0 устанавливает допустимые пределы погрешностей измерений от 4 до 22 мкм, при колебании в показаниях шкалы от 3 до 5 мкм. Для приборов класса точности 1 соответствующие значения составляют 6…30 мкм, при размахе не более 6 мкм.
Для работы индикатор предварительно калибруют. Для этого его прочно закрепляют на обычной или магнитной стойке опускают измерительный стержень до плотного контакта с измеряемой поверхностью и, вращая ободок, устанавливают стрелку точно напротив 0 на шкале.
Далее производят перемещение контролируемой поверхности (или прибора – в случае измерений на протяжённых расстояниях) вдоль линии измерений, либо или по иной траектории, оптимальной для конкретных условий. Например, часто практикуют перемещение стойки с индикатором часового типа в двух взаимно перпендикулярных направлениях. В ходе такого перемещения через равные интервалы записывают отклонения стрелки от нулевой отметки. Контактная поверхность должна быть очищена от пыли и грязи.
Отсчёт показаний заключается в записи значений, соответствующих диапазону наибольших отклонений стрелки. Количество параллельно выполненных измерений должно быть не менее трёх. Отрицательное отклонение означает, что измеряемая поверхность располагается выше эталонного участка, а положительное – что выше.
Регламентное обслуживание
Индикаторы часового типа относятся к точной метрологической технике, которая применяется для оценки биения и деформаций поверхностей. Они подлежат периодической поверке в сертифицированных испытательных лабораториях. Рекомендуемый интервал между поверками – не более года. Стоимость услуги зависит от типа индикатора и от желаемого термина готовности поверки.
После применения все детали индикатора часового типа тщательно протираются сухой фланелевой тканью. Хранить прибор следует в закрытой коробке в помещении при нормальной влажности и температуре 15…25°С.
Цена приборов зависит от класса их точности и колеблется в пределах 1500… 4200 руб.

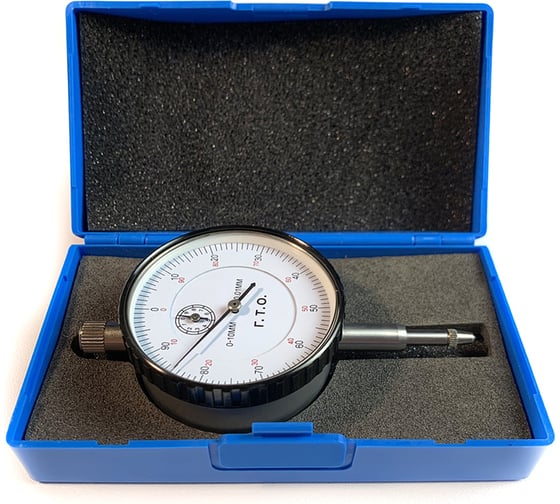

Индикатор ГТО ИЧ-10 без ушка кл 1 DI10WE01
Цена за упаковку 4 шт.: 3 700 р.
Цена за ед. товара: 925 р. 994 р.
Спишите до 398 р. бонусами Начислим 9 бонусов
Индикатор ГТО ИЧ-10 без ушка кл 1 DI10WE01 имеет цену деления 0,01 мм. Это позволяет использовать прибор для большинства задач.
Индикатор поставляется в удобном для хранения футляре. Круговая шкала облегчает считывание показаний во всем диапазоне.
Технические характеристики индикатора ГТО DI10WE01
Комплектация
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Индикатор часового типа ич 10 как пользоваться?
Индикатор часового типа. Как пользоваться?
Циферблатные индикаторы (аналоговые, а, в последнее время – и цифровые) являются одним из основных измерительных инструментов, используемых в точном машиностроении. Они, как правило, применяются для измерения зазоров между смежными поверхностями, в сочленениях подвижных механизмов, а также в прочих ситуациях, при которых требуется измерить небольшие расстояния или перемещения.
Классификация
Типоразмеры и технические требования на данные измерительные инструменты регламентируются ГОСТ 577-68. Индикаторы различают по допускаемым пределам измерений. Например, тип ИЧ-50 означает, что диапазон изменений соответствует 0…50 мм, ИЧ-25 – от 0 до 25 мм, ИЧ-10 – от 0 до 10 мм и т.д.
При малых измерительных диапазонах (0…2 мм) предусматривается производство индикаторов часового типа двух исполнений:
Поскольку точность отсчитываемого результата определяется условиями, в которых работает индикатор часового типа, то данные инструменты классифицируются также по степени защищённости своего корпуса:
Индикаторы часового типа разделяют также по способу крепления:
Последний вариант применяется лишь для приборов, изготавливаемых по индивидуальным заказам.
Устройство
Аналоговый индикатор часового типа ИЧ состоит из:
В нижней части шкалы указывается поле допуска измерений, которые можно проводить при помощи прибора. Все подвижные части прибора имеют рифления, облегчающие применение индикатора.
Ряд производителей комплектуют свою продукцию двумя типами наконечников – плоским, для измерений, проводимых на плоской поверхности, и коническим/круглым – для измерений в криволинейных частях измеряемого изделия.
Как пользоваться?
Классы точности индикаторов часового типа по ГОСТ 577-68 – 0 или 1. Класс точности 0 устанавливает допустимые пределы погрешностей измерений от 4 до 22 мкм, при колебании в показаниях шкалы от 3 до 5 мкм. Для приборов класса точности 1 соответствующие значения составляют 6…30 мкм, при размахе не более 6 мкм.
Для работы индикатор предварительно калибруют. Для этого его прочно закрепляют на обычной или магнитной стойке опускают измерительный стержень до плотного контакта с измеряемой поверхностью и, вращая ободок, устанавливают стрелку точно напротив 0 на шкале.
Далее производят перемещение контролируемой поверхности (или прибора – в случае измерений на протяжённых расстояниях) вдоль линии измерений, либо или по иной траектории, оптимальной для конкретных условий. Например, часто практикуют перемещение стойки с индикатором часового типа в двух взаимно перпендикулярных направлениях. В ходе такого перемещения через равные интервалы записывают отклонения стрелки от нулевой отметки. Контактная поверхность должна быть очищена от пыли и грязи.
Отсчёт показаний заключается в записи значений, соответствующих диапазону наибольших отклонений стрелки. Количество параллельно выполненных измерений должно быть не менее трёх. Отрицательное отклонение означает, что измеряемая поверхность располагается выше эталонного участка, а положительное – что выше.
Регламентное обслуживание
Индикаторы часового типа относятся к точной метрологической технике, которая применяется для оценки биения и деформаций поверхностей. Они подлежат периодической поверке в сертифицированных испытательных лабораториях. Рекомендуемый интервал между поверками – не более года. Стоимость услуги зависит от типа индикатора и от желаемого термина готовности поверки.
После применения все детали индикатора часового типа тщательно протираются сухой фланелевой тканью. Хранить прибор следует в закрытой коробке в помещении при нормальной влажности и температуре 15…25°С.
Цена приборов зависит от класса их точности и колеблется в пределах 1500… 4200 руб.

[xyz-ihs snippet=»posledniy»] [xyz-ihs snippet=»recommend»]
Индикатор часового типа ИЧ паспорт
1.1. Индикатор часового типа с ценой деления 0,01мм модели ИЧ предназначены для измерения линейных размеров абсолютным и относительными методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
1.2. Вид климатического исполнения УХЛ4 по ГОСТ 15150-69
1.3. Крепят индикаторы либо за присоединительную гильзу диам. 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диам. 5 мм.
Технические характеристики
2.1. Технические характеристики индикаторов часового типа ИЧ приведены в табл.1.
Таблица1
Технические характеристики индикаторов часового типа ИЧ
| Модель | Диапазон измерений | Погрешность,мм, | Габаритные размеры | Цена деления,мм | |
| кл. точн. 0 | кл. точн. 1 | ||||
| ИЧ 02 | 0-2 | ±0,010 | ±0,012 | 75x42x23 | 0,01 |
| ИЧ 05 | 0-5 | ±0,010 | ±0,012 | 86x42x23 | 0,01 |
| ИЧ 10 | 0-10 | ±0,015 | ±0,020 | 108x56x24 | 0,01 |
| ИЧ 25 | 0-25 | ±0,032 | 159x85x51 | 0,01 | |
| ИЧ 50 | 0-50 | ±0,048 | 199x85x51 | 0,01 |
2.2. Размах показаний, мкм, не более 3.
2.3. Наибольшее измерительное усилие при прямом ходе, Н — 1,5
2.4. Колебание измерительного усилия при прямом или обратном ходе, Н — не более 0.6.
2.5. Колебание измерительного усилия при изменении направления движения измерительного стержня, Н — не более 0,5.
Условия эксплуатации
3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при температуре 20˚С.
3.3. в окружающей среде агрессивных газов и паров не допус-кается.
Комплектность
В комплект прибора входят:
Устройство и принцип работы
5.1. Измерение производится контактным методом. Подвижный измерительный стержень базируется на контролируемой поверхности. Перемещение измерительного стержня происходит параллельно шкале индикатора и осуществляется при помощи зубчатых кинематических пар.
5.2. Конструкция индикатора предусматривает предохранение от загрязнений и механических повреждений.
5.3. Индикаторы типа ИЧ выпускаются с ушком для крепления или без него.
Подготовка индикатора к работе
6.1. Ознакомиться перед началом работы с паспортом на индикатор.
6.2. Удалить с индикатора (особенно тщательно с измерительной поверхности наконечника смазку ветошью, смоченной в бензине и окончательно протереть сухой тканью.
Порядок работы и техническое обслуживание
7.1. Проверить установку индикатора на ноль. Для этого сообщить измерительному стержню натяг 20-25 делений и поворотом ободка совместить нулевой штрих шкалы со стрелкой.
Для проверки постоянства показаний поднять измерительный стержень два-три раза на высоту 1-2 мм и отпустить его. Если стрелка отклонится от нулевого положения, то необходимо снова совместить с нею нулевой штрих шкалы.
7.2. Протереть измеряемое изделие чистой, мягкой тканью, т.к. малейшее присутствие воды, масла и т.п. приводит к искажениям показаний.
Следить за тем, чтобы измерительный стержень перемещался без ударов в конце хода, т.к. это может привести к смятию и выкрашиванию зубьев механизмов и увеличению погрешности индикатора. Не допускать попадания на индикатор эмульсий и масел.
7.3. Не поворачивать индикатор, когда он закреплен в державке за гильзу.
В случае появления неплавности хода допускается частичная промывка механизма без полной разборки индикатора. Для этого снять крышку и погрузить механизм индикатора в чистый авиационный бензин, следя за тем, чтобы бензин не попадал на шкалу индикатора. После промывки механизма цапфы осей смазать часовым маслом.
Правила хранения
8.1. После окончания работы индикатор протереть мягкой тканью и смазать измерительную поверхность противокоррозионной смазкой.
8.2. Хранить индикатор в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относительной влажности не
более 80% при температуре +20˚С.
8.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.
Методы и средства поверки
9.1. Поверка индикатора должна производиться методами и средствами, указанными в ГОСТ 8548-86.
9.2. Межповерочный интервал устанавливается в зависимости от требо-ваний эксплуатации, но не реже одного раза в два года.
Сведения о консервации
10.1. Индикатор часового типа подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.
10.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.
Устройство и принцип действия индикатора часового типа
Измерительные устройства – это обязательная составляющая любого технологического процесса материального производства. Они помогают осуществлять контроль операций, оценивать качество, параметры и свойства продукции.
Делятся все устройства:
Часовой тип индикаторов
Наиболее востребованным устройством, измеряющим отклонения от эталонных форм и размеров деталей, является часовой индикатор цена деления которого составляет 0,01 мм.
Изготавливают эти устройства нескольких типов. Основными являются:
Тип ИЧ-5, ИЧ-10 выпускают с диаметром корпуса 60 мм, тип ИЧ-2, ИТ-2 с корпусом, имеющим диаметр 42 мм.
Основными составляющими устройств являются — циферблат с шкалой, стрелки, поворотный ободок, измерительный стержень, наконечник, указатель количества оборотов, ушко, гильза, корпус.
Гильза и ушко служат для крепления устройства на штатив.
Поворотный ободок с циферблатом — для того, чтобы можно было совместить стрелки с делением на шкале.
Конструкция часового индикатора
Состоит индикатор из цилиндрического корпуса, в котором расположены шестереночная и реечно-зубчатая передачи. Эти передачи преобразовывают возвратно-поступательное перемещение стержня в круговое вращение указателя.
Встроенная пружина, исключает люфт передач и обеспечивает надежное сцепление зубчатых колес, с стороной линии профиля зубьев.
Поворотная шкала обеспечивает комфортную установку «0».
Указатель индикатора, многооборотный. Один оборот соответствует одному миллиметру перемещения щупа.
Один оборот большой стрелки происходит при смещении измерительного щупа на 1 мм.
Малая стрелка оборачивается, повторяет движение, при перемещении щупа на 10 мм.
В конце щупа расположен твердосплавный шарик. Во время измерений им касаются деталей. Шарик крепится в сменной оправе.
Индикаторный механизм оснащен возвратной пружиной, расположенной между стержнем и корпусом. Пружина, за счет давления на щуп обеспечивает усилие измерений.
Порядок работы часового индикатора
Класс точности и погрешность часового индикатора
Выпускаются часовые индикаторы нескольких классов точности – 0 и 1.
Допустимые погрешности измерений устройств зависят от величины измерений.
В диапазоне 1÷2 мм, они составляют 10÷15 мкм, при 5÷10 мм — 18÷22 мкм.
Чтобы приобрести оригинальный часовой индикатор, необходимо обратиться в магазин ИнструменталЪ, который реализует измерительные устройства от производителей, на территории всего постсоветского пространства. Обращайтесь.
Индикаторы часового типа и другие разновидности измерительных головок
Индикаторы предназначены для относительных замеров и контроля отклонений от заданных параметров эталонных деталей. Все измерения выполняются в пределах сотых долей миллиметра.
Что они измеряют? Данные устройства позволяют быстро определить, насколько физические размеры изготовленных деталей отличаются от эталонных.
Сфера их применения:
Разновидности и типы измерительных головок
Принцип действия таких приборов основан на преобразовании малых измеряемых отклонений в большие, удобные для восприятия человеком. Для этого используются шестеренчатые, пружинные или электронные передаточные устройства.
В зависимости от особенностей конструкции индикаторы бывают:
Индикаторы часового типа: как устроены и как работают?
Данные измерительные головки получили наибольшее распространение. Каждый такой прибор имеет:
Механизм преобразует продольно-поступательное движение измерительного стержня во вращение стрелки. Поскольку она делает не один, а несколько оборотов, то их количество отображается на малом циферблате. Это существенно расширяет диапазон измерений.
Цена деления такой головки — в пределах 0,01 мм. Примером индикаторов часового типа могут служить приборы серий ИЧ, ИЧС, ИЧТ и др.
Как устроены рычажно-зубчатые измерительные головки?
Особенностью таких индикаторов является наличие неравноплечего рычага, заменяющего шестеренно-зубчатую передачу.
Принцип действия такой головки:
Измерители данного вида бывают как однооборотными, так и многооборотными. Если рассматривать их технические характеристики, то их цена деления варьируется от 0,001 до 0,002 мм. Это обеспечивает более высокую точность замеров.
Они выпускаются в разных модификациях:
В качестве примера рычажно-зубчатого индикатора можно привести приборы серий ИРТ и ИРБ.
Пружинные измерительные головки
Данные измерители обладают наибольшей точностью замеров. Цена деления у них нередко составляет 0,0001 мм или 0,1 мкм.
Альтернативные названия пружинных головок:
Принцип работы устройства основан на воздействии рычага на пружину, выполняющую функцию чувствительного элемента. Она связана со стрелкой, отклоняющейся при воздействии силы. В данном механизме почти отсутствует трение, что обеспечивает высокую точность измерений.
Достоинства конструкции такого типа:
В качестве примера можно привести микатор типа ИПМ (расшифровывается как измерительный пружинный малогабаритный).
Электронные индикаторы
Второе их название — цифровые измерительные головки. В зависимости от модификации они имеют как шестеренно-зубчатую, так и рычажно-зубчатую передачу. Приложенное действие воспринимается электроникой, обрабатывается и в цифровом виде выводится на миниатюрный ЖК-дисплей.
Достоинства электронных индикаторов:
В качестве примера можно привести индикатор ИЧЦ с электронным табло.
Как пользоваться измерительной головкой?
Каждый такой индикатор представляет собой навесное оборудование. Перед использованием он устанавливается на специальный штатив или держатель, обеспечивающий жесткое закрепление. Под прибором находится рабочий стол или верстак. На нем устанавливается и неподвижно фиксируется исследуемая деталь (объект для замеров).
Измерительная головка: что это такое и с какой целью ее используют?
Это инструмент для сравнения эталонной и только что изготовленной деталей. Порядок измерений следующий:
Процедура извлечения одного изделия и установка на его место другого занимает несколько секунд. Более подробная информация о том, как измерять с помощью индикатора, изложена в его инструкции по эксплуатации.
Методика поверки и условия эксплуатации измерительных головок
Средний срок службы приборов данного типа — 6 лет. Условия эксплуатации измерительных головок первого класса точности:
Не разрешается нанесение масла или эмульсии на поверхность прибора. При снижении плавности хода допускается частичная промывка механизма без его разборки. Для этого с прибора снимается крышка, после чего он помещается в авиационный бензин. В процессе промывки не допускается его попадание на шкалу индикатора.
Поверка прибора производится в соответствии с методикой МИ 2192-92. Межповерочный интервал составляет 1 год.
Индикатор час. типа ИЧ- 10 0,01 с уш. ЧИЗ*
| Бренд | ЧИЗ |
| Тип | ИЧ |
| Диапазон измерений | 0- 10 |
| Цена деления. мм | 0.01 |
| Ушко | Есть |
Описание
Индикатор час.типа 0- 10 0.01 с уш. ЧИЗ* — это многофункциональный инструмент, применяемый для измерения, а также для выявлений отклонений размеров деталей в серийном производстве. Кроме того, индикаторы применяются для проверки биения зубчатых колес, шкивов, шпинделей и других вращающихся деталей. Действие прибора основано на работе реечно-зубчатой и шестеренной передачи.
Часовой индикатор состоит из корпуса, в котором через всю длинную втулку проходит измерительный стержень с зубчатой рейкой. Измерительной поверхностью является измерительный наконечник с запрессованным в него шариком. Индикатор типа ИЧ обладает стержнем, который перемещается параллельно шкале. Индикатор используется совместно с крепежным оборудованием, таким как стойки и штативы.
Для фиксации на задней крышке прибора имеется специальное крепежное ушко.Материал изготовления – углеродистая или нержавеющая сталь, измерительные поверхности покрыты твердым сплавом. Хранить часовой индикатор следует в специальном пластиковом или деревянном кейсе, который поставляется в наборе.
Шкала индикатора имеет цену деления 0.01 мм, Диапазон измерений 0- 10 мм. Есть крепежное ушко.
Производство компании ЧИЗ.
Индикатор час. типа ИЧ- 10 0,01 с уш. ЧИЗ* произведен по ГОСТ 577-68.
В корзину Доставка по РФ — Подробнее
Как пользоваться индикатором часового типа
В основании 9 индикатора (а) посредством накатанной гайки 10 закрепляется стойка 8, на которой при помощи зажима 4 удерживается стержень 2. Этот стержень зажимом 1 соединен со стержнем 5, на котором посредством зажима 6 закреплен индикатор 3 с кнопкой 7. Ослабив винты зажимов 1, 4 и 6, а также гайку 10, можно установить индикатор 3 в любом положении. Затем следует закрепить эти зажимы. Кнопка 7 является (б) концом стерженька 16, который проходит через корпус индикатора.
На части стерженька, расположенной внутри корпуса, нарезаны зубья, образующие рейку, сцепленную с маленькой шестерней 12. При перемещении стерженька 16 вдоль оси шестерня 12 вращается, и ее вращение через шестерни 11 и 13 передается оси, на которой закреп пена стрелка 15. Конец стрелки расположен над шкалом каждое деление которой соответствует перемещению стерженькака 16 на 0,01 мм.
Под действием пружинки 14 стерженек 16 отводится вниз и кнопкой 7 прижимается к проверяемой поверхности.
Как работать с индикатором часового типа
Установив основание индикатора на суппорт станка или плиту, положенную на станину, подводят кнопку индикатора к поверхности проверяемой детали и медленно поворачивают последнюю. При правильном положении детали стрелка индикатора не должна отклоняться от первоначального положения.
Проверка положения размеченной детали с помощью индикатора и установочного валика показана на рис.. На торце детали 1 в той точке ее, через которую, например, должна проходить ось отверстия, подлежащего обработке — нанесено керном углубление. В это углубление входит острым (левым) концом установочный валик 2, правый конец которого поддерживается центром 3 задней бабки. К боковой поверхности валика прижата кнопка индикатора 4 При правильно установленной детали и медленном вращении ее стрелка индикатора не должна отклоняться, т. е показывать биения валика.
Индикатор часового типа (а) и его устройство (б). Как пользоваться индикатором часового типа
Проверка точности установки центрах размеченной детали.
Индикатор ИЧ-10-0,01
Индикатор часового типа ИЧ-10-0,01 относится к измерительным приборам, которые позволяют определять размеры контролируемых деталей. Цена деления измерительной шкалы устройства 0,01 мм. Основной сферой применения прибора является приборостроение, машиностроение и другие промышленные предприятия.
Область применения
Индикатор серии ИЧ-10-0,01 может использоваться по двум алгоритмам работы: абсолютные измерения и относительные. В первом варианте можно измерять абсолютное значение линейной величины. Во втором случае выполняется определение величины отклонения от эталонной или заданной геометрической формы детали.
Модификации индикатора
Индикатор часового типа может выполняться в двух модификациях, различия между которыми определяются направлением перемещения измерительного стержня. Он может двигаться параллельно шкале прибора или перпендикулярно. Крепление часового индикатора выполняется либо к коммутационной гильзе, либо при помощи специального ушка с присоединительным отверстием.
| Наименование | Диапазон, мм | Допустимая погрешность, мм | Усилие, Н | Габаритные размеры, мм АхВхСхD |
| ИЧ-03 (0 класс)ИЧ-03 (1 класс) | 0-3 | ±0,010±0,014 | 1,5 | 139х19х29х8 |
| ИЧ-05 (0 класс)ИЧ-05 (1 класс) | 0-5 | ±0,012±0,016 | ||
| ИЧ-10 (0 класс)ИЧ-10 (1 класс) | 0-10 | ±0,015±0,020 | ||
| ИЧ-30 (0 класс)ИЧ-30 (1 класс) | 0-30 | ±0,025±0,030 | 3 | 223х59,5х44х8 |
| ИЧ-50 (0 класс)ИЧ-50 (1 класс) | 0-50 | ±0,035±0,040 | ||
| ИЧ-100 (0 класс)ИЧ-100 (1 класс) | 0-100 | ±0,040±0,050 | 5 | 385х109,5х95х8 |
Эксплуатация устройства
Использовать прибор рекомендуется при температурах не выше 35ºС, при относительной влажности не более 80%. Перед началом работы устройство должно пройти акклиматизацию на рабочем месте на протяжении 2 часов.
