Новые возможности Inventor 2022
В свет вышло большое обновление Autodesk Inventor. Версия 2022 продолжает высокий темп развития флагманской машиностроительной САПР компании Autodesk. Она содержит усовершенствования, реализованные как на собственном видении разработчиков, так и на основе обратной связи от пользователей Inventor, отправленной ими через портал Inventor Ideas. Все эти нововведения призваны ускорить процесс проектирования, сократить количество рутинных операций и повысить удобство работы в системе. Только так можно освободить руки и головы проектировщиков для действительно творческой работы по проектированию и поиску инновационных решений.
В рамках этой статьи мы условно поделим все нововведения и усовершенствования Inventor 2022 на несколько разделов и рассмотрим их тезисно, не углубляясь в излишние технические детали.
Производительность и эффективность работы
Состояния модели
Долгожданное развитие механизма «Уровни Детализации», который трансформировался в «Состояния Модели», получил дополнительный функционал и больше не требует создания дополнительных вспомогательных файлов на диске. Теперь в рамках одного файла сборки или детали можно как создавать уровни детализации, так и моделировать разные стадии производства, сохранять различные исполнения и отдельные состояния модели (это актуально, например, для пружин, демпферов и прочих деталей, конструктивно предполагающих изменение их формы во время работы). Это повышает компактность и понятность рабочего пространства и значительно расширяет возможности взаимодействия с другими пользователями и программными продуктами, заметно упрощая все процессы.
Измерения
Интерфейс инструмента «Измерить» окончательно трансформирован в панельный. В нем появились кнопки «Готово» и «Повторить», что позволяет упростить работу и повысить производительность. Кроме того, у диалогового окна команды появилась новая инструментальная мини-палитра, облегчающая управление фильтрами выбора (в том числе выбор замкнутого контура).
Общее повышение производительности системы
В очередной раз разработчики совершили рывок в области оптимизации быстродействия ядра программы. Ускорение работы Inventor достигнуто в десятках различных функций и сценариев работы, среди которых отдельно хочется упомянуть следующие:
Усовершенствования в iLogic
Встроенная среда разработки iLogic усовершенствована для поддержки нововведений Inventor 2022, например, состояний модели. Кроме этого она получила расширение собственных возможностей.
Общие усовершенствования интерфейса и среды
Autodesk Inventor 2022 также содержит множество интерфейсных и общих усовершенствований. В рамках данной краткой статьи отметим следующие из них:
Сборки
Усовершенствования зависимостей
Новые пункты контекстного меню браузера сборки позволяют быстро находить компоненты с зависимостями и недоопределенные компоненты, а также оценивать текущее состояние зависимостей.
Новая команда «Упростить»
Новая команда «Упростить» в среде работы со сборками является заменой и дальнейшим развитием команды «Внешний контур». Интерфейс команды трансформирован в «панельный», в диалоге появился целый ряд дополнительных возможностей. Обмениваться геометрией сложных тяжелых сборок теперь стало намного удобнее.
Свойства экземпляра
Данная новая функция позволяет назначать свойства отдельным экземплярам компонентов. Назначенные свойства сохраняются в родительской сборке. Свойства экземпляра, в отличие от свойств Inventor (iProperties), не влияют на сами файлы компонентов. Свойства экземпляра назначаются только отдельным экземплярам компонентов в сборке и могут переопределять пользовательские свойства iProperties. Свойства экземпляра содержатся в аннотациях, таких как номера позиций, примечания на выносках, списки деталей и т. д.
Обновить подстановки
Больше не требуется открывать подстановочную деталь и синхронизировать подстановку с исходной сборкой с помощью команды контекстного меню «Проверить обновления».
При открытии подстановочной детали в обозревателе отображается уникальный значок.
Усовершенствования в работе с трубами и трубопроводами
Атрибут угла теперь экспортируется при сохранении одной или нескольких трасс в файлы PCF ISOGEN.
Детали
Сопряжение
Среди ряда усовершенствований среды деталей отдельно отметим масштабное обновление инструмента «Сопряжение».
Функция «Сопряжение» переведена на панельный интерфейс и разделена на три команды: «Сопряжение», «Сопряжение граней» и «Полное круговое сопряжение». Сопряжения из предыдущих версий переносятся в соответствующий тип. Имена сопряжений из предыдущих версий не изменяются при переносе.
При открытии файлов деталей прежних версий, операции сопряжения в дереве построения модели не изменяются до тех пор, пока не будут отредактированы. До этого момента узлы сопряжений в дереве построения отображаются так же, как и раньше. После редактирования узел обновляется в соответствии с новым устройством команды нанесения сопряжений.
Чертежи
Улучшенное отображение тонированного вида чертежа
Для освещения тонированного вида чертежа теперь используется активный стиль освещения модели. В рамках этого усовершенствования:
При изменении источника света в модели тонированные виды чертежа (включая кэшированные виды) обновляются.
Параметры вида чертежа
Добавлена возможность использовать для ориентации чертежного вида извлеченные из модели ранее заданные там виды камеры и 3D-аннотации.
Усовершенствования размеров
При взаимном наложении размеров и осевых линий (или маркеров центра) на линии наносится разрыв.
Взаимодействие
Экспорт в формат Revit (RVT)
В сочетании с обновленным инструментом «Упростить» этот специализированный рабочий процесс становится незаменимым инструментом для компаний, работающих «на стыке» архитекуры, машино- и приборостроения. Он позволяет упростить модель в рамках процедуры экспорта в RVT с сохранением точек подключения и общей системы координат проекта.
Совместимость Inventor и Fusion 360
В новой версии Inventor продолжилось развитие взаимной интеграции Inventor и Fusion 360. В каждом из них появилась кнопка прямой передачи данных. Это делает возможным еще более бесшовный новый рабочий процесс совместного использования файлов деталей Inventor с Fusion 360, с применением его инструментов подготовки промышленного производства, генеративного проектирования, анализа и проектирования электрических систем.
Экспорт в формат QIF
В этом выпуске добавлена поддержка формата QIF 3.0. Теперь возможен экспорт в формат QIF-моделей с содержащимися в них 3D-аннотациями PMI.
Экспорт в формат JT
В Планировщик заданий Autodesk Inventor 2022 добавлена поддержка экспорта в формат JT, с поддержкой 3D-аннотаций PMI.
Inventor
Не удалось извлечь оглавление
Обзор
Эта версия содержит массу усовершенствований, помогающих решать сложные задачи при проектировании изделий и делать больше за меньшее время.
Inventor 2022 предоставляет указанные ниже возможности.
Далее приведены подробные сведения о новых возможностях.
Профессиональный уровень
В Inventor 2022 реализован ряд востребованных усовершенствований, например добавлены процессы «Состояния модели», «Производительность графики», «Свойства экземпляра», усовершенствованы чертежи и т. д.
Опыт работы в Inventor
Мы провели немало исследований, чтобы понять, когда и как используется каждая из команд, и продолжаем искать способы повышения эффективности процессов в целом. В Inventor 2022 усовершенствованы наиболее популярные команды, такие как «Сопряжение», «Зависимости», «Упрощение модели», что значительно облегчило работу с программой.
Непрерывная
Мы постоянно ищем способы обеспечить эффективное взаимодействие между рабочими группами. Поэтому мы добавили дополнительные возможности для упрощения моделей Inventor и совместной работы с ними в Revit. Кроме того, рынок предъявляет все более высокие требования к оптимизации процессов проектирования и промышленного производства, и компания Autodesk уже много лет инвестирует средства в разработку самых разных функций и инструментов для промышленного производства. Продукты Moldflow, HSM, Magestic, Netfabb и Delcam — вот лишь несколько самых значимых примеров. Многие из этих возможностей постепенно интегрируются в Fusion 360, значительно упрощая работу со службой и обеспечивая Inventor более мощными инструментами проектирования. Чтобы скопировать деталь Inventor в Fusion 360 и начать совместную работу вместе с инженером-технологом или специалистами в цеху, достаточно лишь несколько раз щелкнуть мышью.
Улучшения по просьбам пользователей
Ваш отзыв очень важен для команды разработчиков Inventor. Мы высоко ценим отзывы и запросы на усовершенствование программ от пользователей. Присоединяйтесь к сообществам, с помощью которых можно поделиться отзывами с разработчиками Inventor.
Обзор новых возможностей версии 2022
Эта версия содержит массу усовершенствований, помогающих решать сложные задачи при проектировании изделий и делать больше за меньшее время.
Inventor 2022 предоставляет указанные ниже возможности.
Inventor
Не удалось извлечь оглавление
Обзор состояний модели (Новые возможности версии 2022)

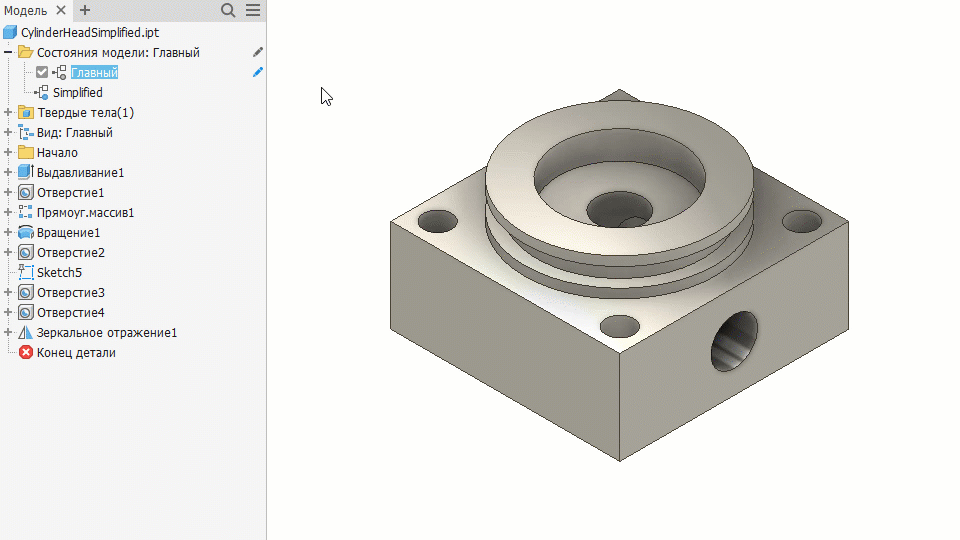

В этот выпуск добавлен новый эффективный рабочий процесс под названием «Состояния модели». Он позволяет создавать состояния промышленного производства, уровни упрощения и другие элементы в одном файле детали или сборки.
Процесс «Состояния модели» представляет собой реализацию наиболее востребованной функции Inventor. Теперь в одном документе можно создавать несколько представлений детали или сборки. Этот новый рабочий процесс предоставляет удобный способ для инженерного проектирования, управления проектами и промышленного производства. Поскольку варианты содержатся в одном файле, вам не придется беспокоиться о разрыве связей между файлами.

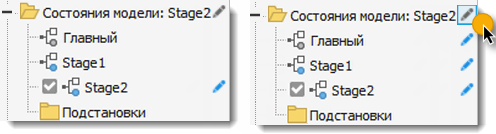

С помощью переключателя «Изменить область» в обозревателе можно выбрать, будут ли изменения применяться только к активному элементу или ко всем элементам.
Для чего можно использовать процесс «Состояние модели» в деталях?

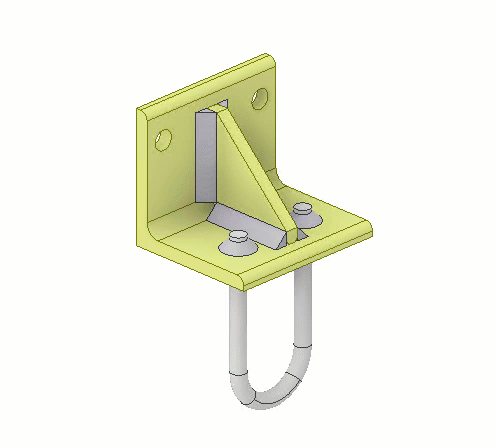

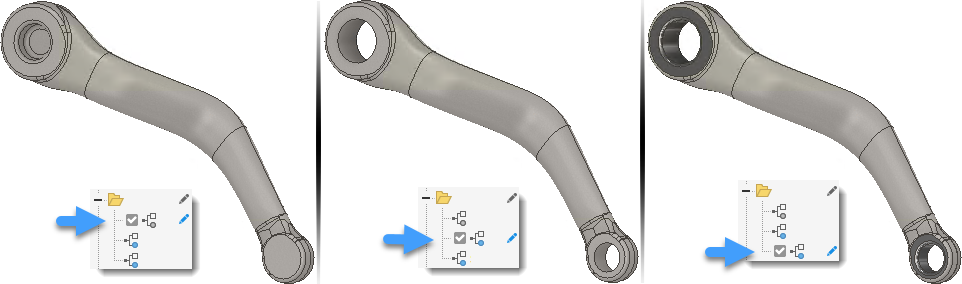

Состояния модели детали можно использовать для сохранения производственных процессов, создания семейств деталей, регулируемых и гибких деталей или упрощенных версий детали.
Для каждого состояния модели можно определить уникальные параметры, свойства и состояния подавления.

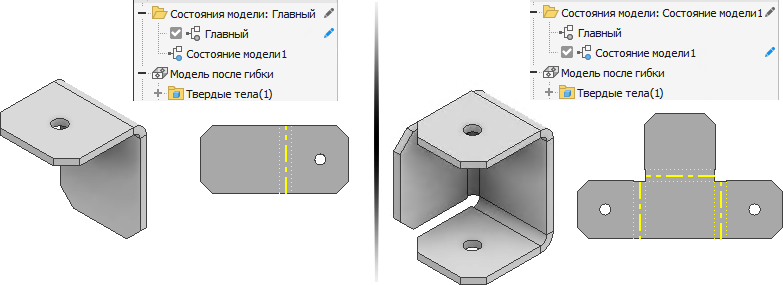

Процесс «Состояния модели» также удобно использовать для деталей из листового металла. С помощью этого процесса теперь можно создавать конфигурации, которые содержат уникальные элементы со сгибами и развертки.
Для чего можно использовать процесс «Состояния модели» в сборках?

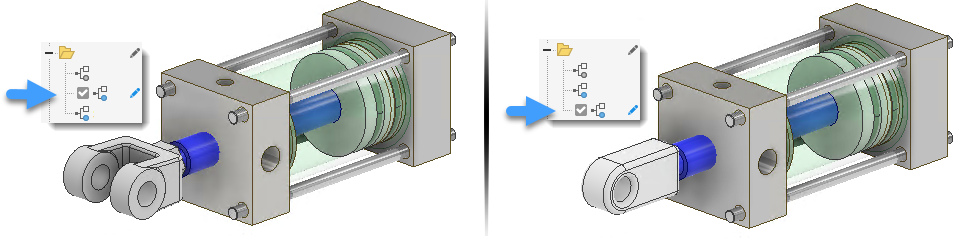

Состояния модели сборки можно использовать для создания и сохранения следующих элементов.
Чертежи
Состояние модели можно выбрать в процессе создания вида чертежа. В списке деталей отображаются выбранные элементы состояния модели и их свойства iProperties.
Вид, созданный на базе подстановочного состояния модели, отражает состояние подстановочной детали в виде чертежа.
Обмен идеями по Inventor®
Подробные сведения приведены в разделе Состояния модели.
Преобразование уровней детализации в состояния модели
Пользовательские уровни детализации из предыдущих версий преобразуются в состояния модели при их открытии в данном выпуске.
Дополнительные сведения см. в разделе Перенос уровня детализации.
Дополнительные сведения об использовании состояний модели в Vault см. в разделе Работа с состояниями модели и файлами Vault.
Inventor
Не удалось извлечь оглавление
Обновления Inventor 2022
В этом файле примечаний к выпуску содержится важная информация об этом выпуске и установке.
Скачивание обновлений
Обновления Autodesk Inventor 2022 можно скачать на странице Обновления Inventor 2022 или выполнить автоматическую загрузку и установку с помощью приложения Autodesk для ПК.
Применение обновлений
Обновления Inventor являются накопительными и содержат все исправления из предыдущих обновлений вплоть до указанных необходимых компонентов.
Обновления можно применить к Inventor как к отдельному приложению или установить их в составе программного комплекса или коллекции.
После установки обновления в окне «О программе» отобразится номер сборки и версия последнего установленного обновления.
Код продукта для Inventor: INVNTOR.
Доступные обновления
Удаление обновления
Windows 10
Благодарность
Выражаем признательность всем пользователям, обнаружившим эти ошибки и сообщившим нам о них. Информация, полученная от вас, помогает нам совершенствовать качество продукта. Также выражаем благодарность за продолжение сотрудничества и ценные отзывы о содержании данного обновления. С уважением,
Офис ⇒ Autodesk Inventor Pro 2022.2
Autodesk Inventor Pro – это всеобъемлющий комплект решений для машиностроительного 3D-проектирования и выпуска документации, разработки кабельных и трубопроводных систем, проектирования литьевых форм и тестирования эксплуатационных характеристик разрабатываемых изделий. Благодаря Autodesk Inventor Pro инженеры могут интегрировать чертежи AutoCAD и другие 2D-данные в единую модель, создавая виртуальное представление конечного продукта. Проверка формы, допусков и функциональности осуществляется средствами программы задолго до запуска изделия в производство.
Autodesk Inventor Pro включает в себя простые в использовании и тесно взаимодействующие друг с другом средства динамического анализа и расчета напряжений, которые помогают исследовать поведение деталей и изделий в условиях реальной эксплуатации и быстрее выводить на рынок высококачественную продукцию. В Autodesk Inventor Pro автоматизируются ключевые аспекты процесса проектирования литьевых форм для деталей из пластмассы, а также разводки сложных трубопроводных и кабельных сетей. Благодаря этим возможностям снижается риск появления ошибок и растет конкурентоспособность выпускаемой продукции.
ОС: 64-битная версия Microsoft Windows 10 (настольная ОС), Windows 8.1 с обновлением KB2919355, Windows 7 SP1
