Как сделать сноуборд
Шаг 1: Необходимые инструменты и материалы
Древесина клена (береза или другие виды дерева)
Черный пластик P-tex для боковины
Эпоксидная смола с отвердителем P-Tex для полиэтиленового пластика (основа)
стекловолокно
7 мм вставки
Крепления для сноуборда
металлическая полоса для окантовки

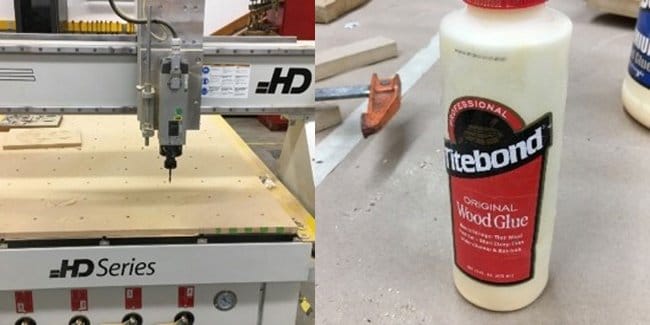

Инструменты:
Фрезерный станок с ЧПУ
Настольная циркулярная пила
Сверлильный станок
Клей
Хомуты
Штангенциркуль
Пресс

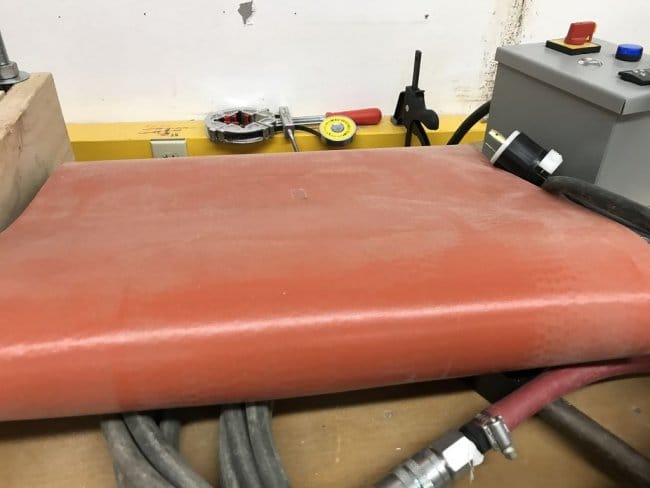

Тепловые одеяла
Металлические листы

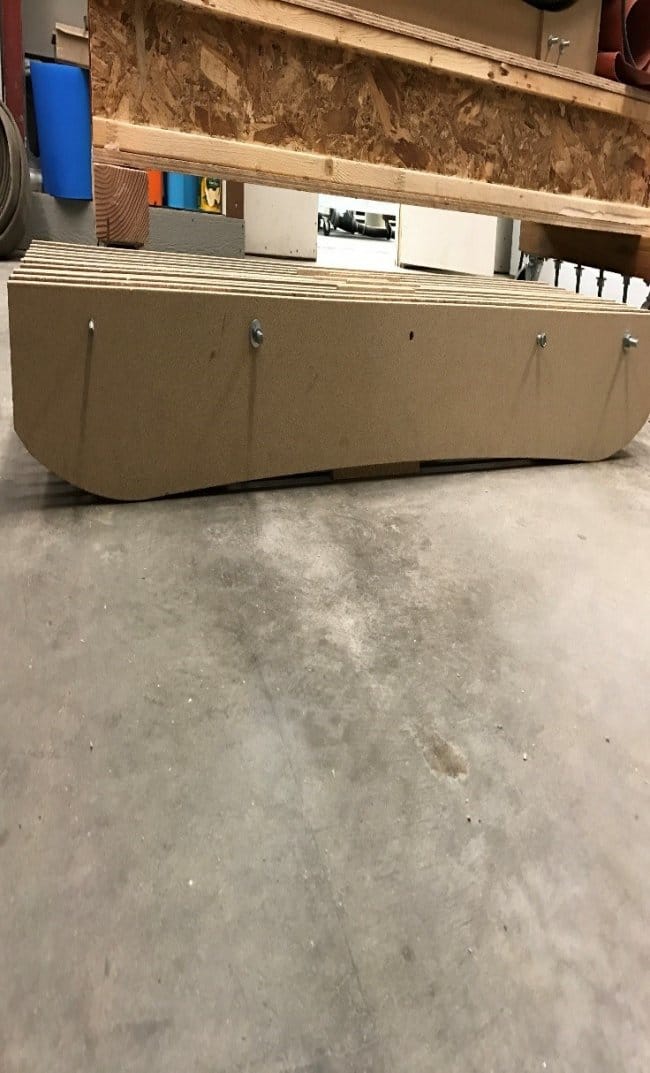

Верхняя и нижняя форма для сноуборда
Гаечный ключ
Шлифовальный станок
САПР и компьютер
Углошлифовальная машина
Кондуктор
Шаг 2: Дизайн доски сноуборда

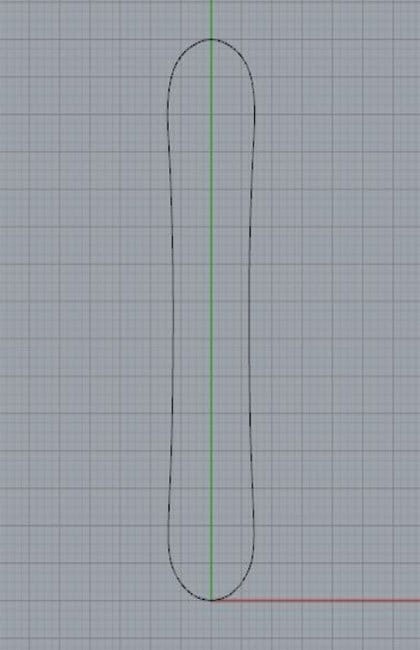

Размер доски выбирается индивидуально. Он должен соответствовать росту, весу и навыкам катания. Автор использовал программу CAD Rhinoceros-5. Сноуборд его мечты получился следующих размеров: 150 см в длину и 24 см в ширину.

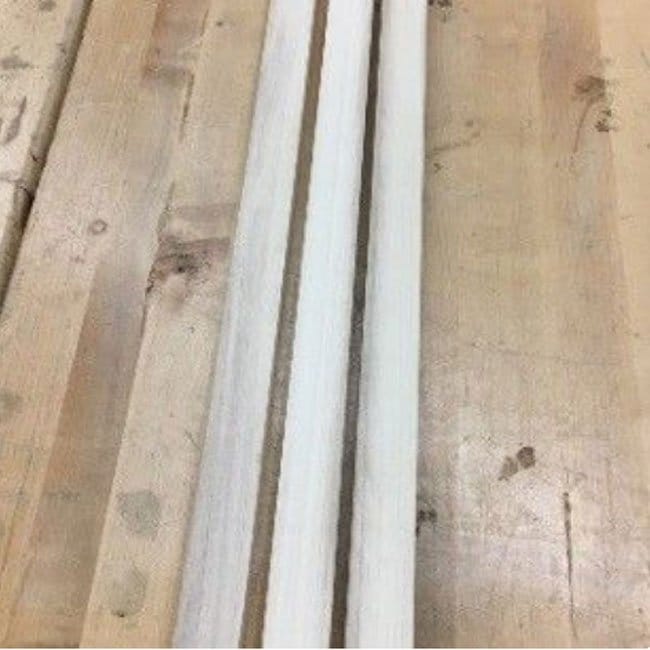

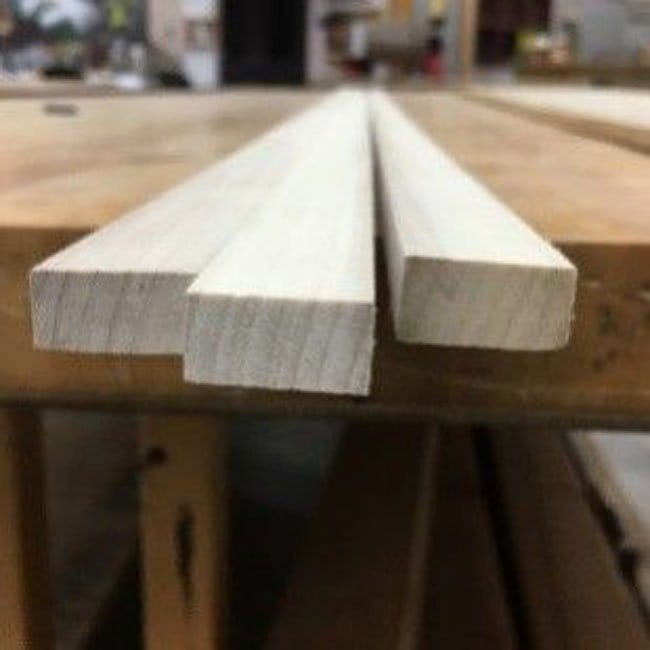

Шаг 3: Резка деревянных полос
С помощью настольной циркулярной пилы обрезается кленовая доска, превышающая длину сноуборда. Кленовая доска должна быть толщиной 1,9-2,0 см. Каждая полоса имеет 1,3 см в ширину. Это толщина сердцевины.

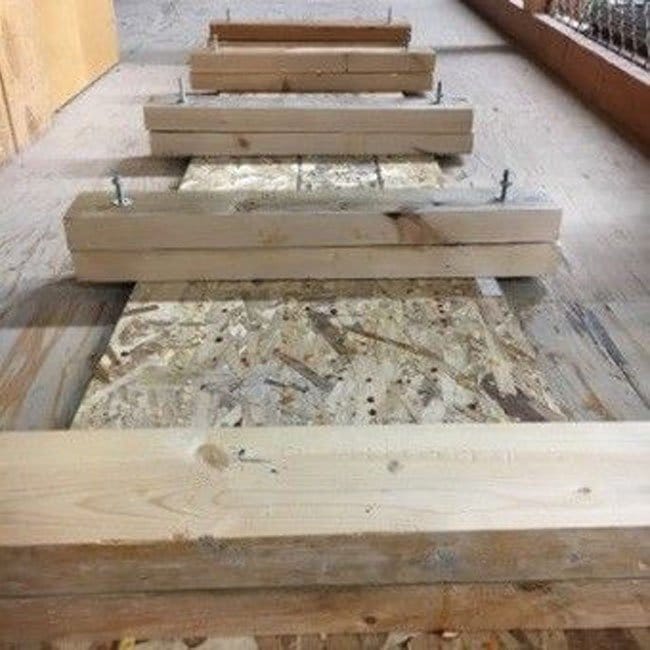

Шаг 4: Склеивание и зажим в струбцинах

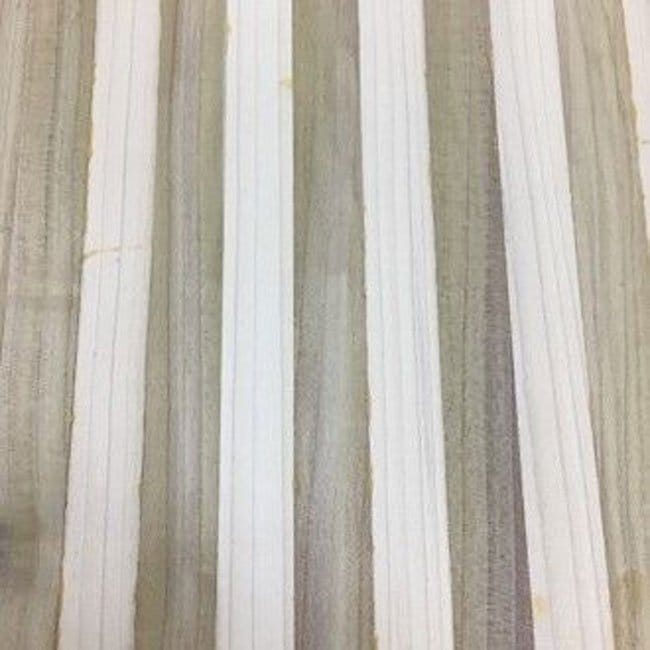

Затем следует процесс склеивания деревянных полос, используя клей для дерева, как правило ПВА. Всего у автора получилось 12 полос. Это намного больше, чем нужно для ширины сноуборда. Затем склеенные полосы он зажал в струбцинах, которые выглядят, как деревянный блок с гайками и болтами. Этот вид струбцин обеспечил равномерное склеивание полосок по всей длине. Как только полоски высохли, следует соскрести оставшийся сухой клей с доски.

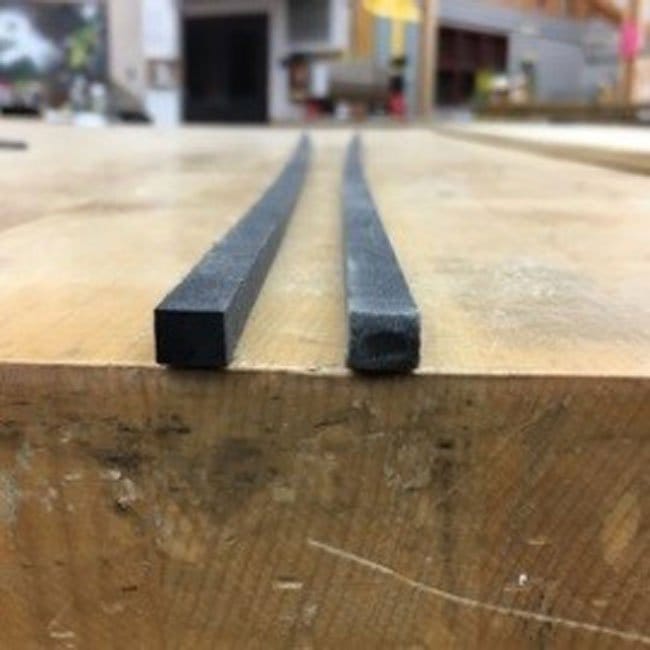

Шаг 5: Конструкция боковины

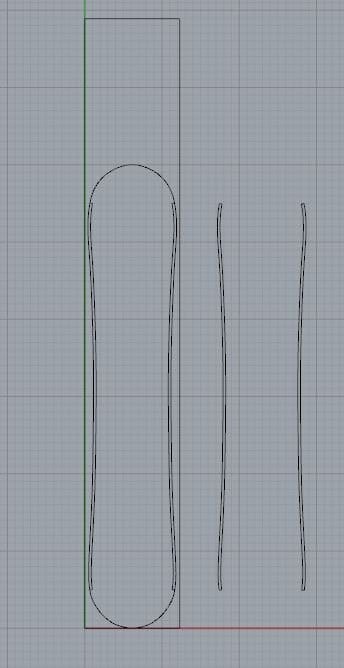

Боковую кромку, вдоль внешней стороны доски сноуборда, автор также проектировал в Rhino. Позже боковая стенка будет приклеена к краю сноуборда эпоксидной смолой. Далее следуют замеры боковины с помощью штангенциркуля. Толщина боковой стенки должна составлять 8 миллиметров.

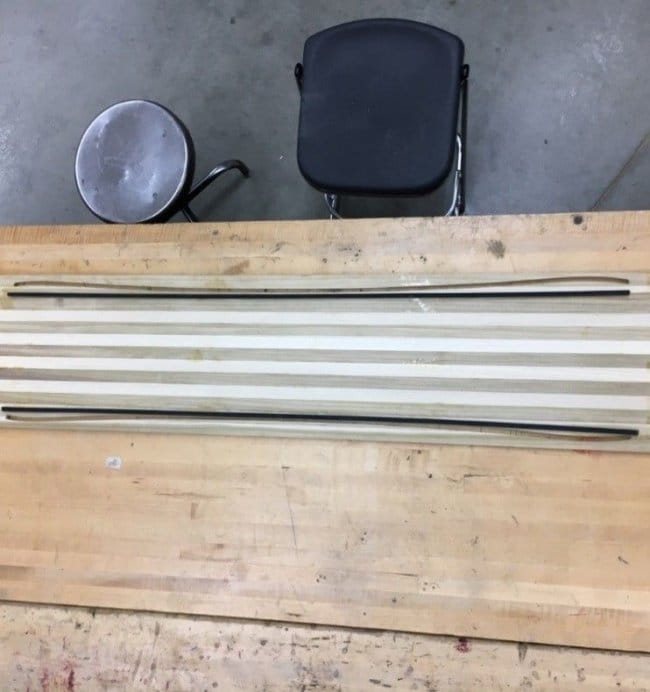

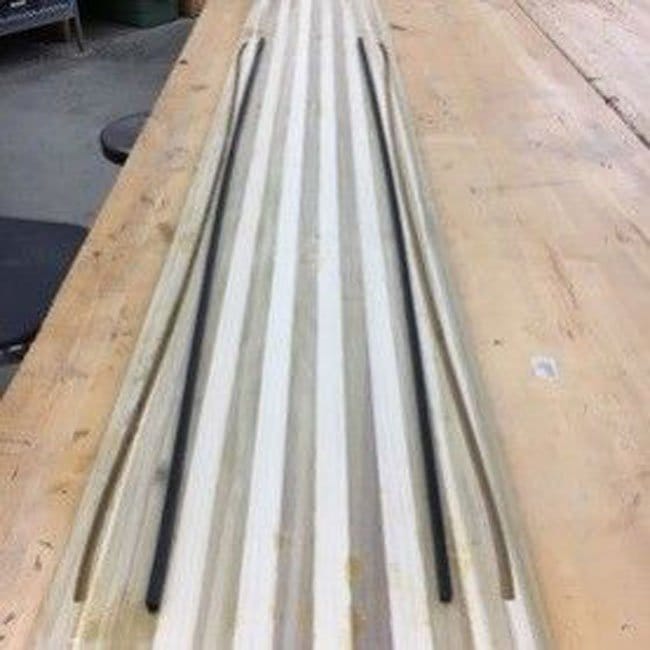

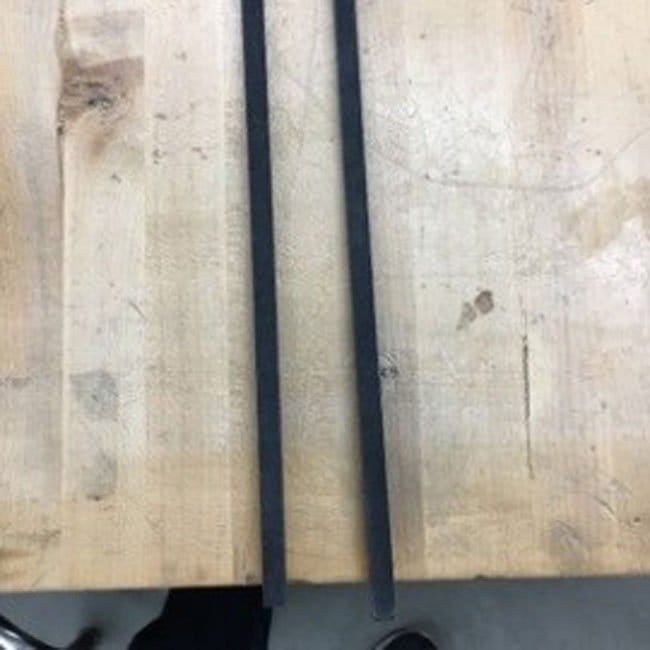

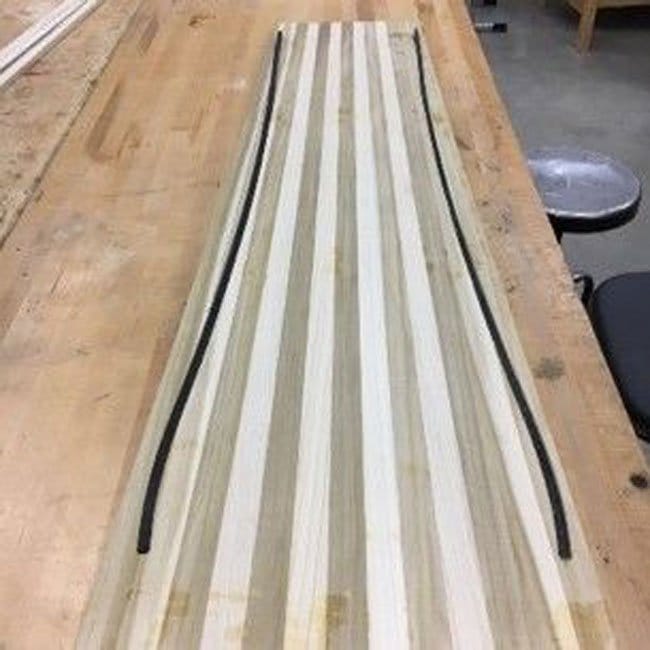

Шаг 6: Обрезка боковины
Шаг 7: Тестирование профиля сердцевины
При помощи программы Rhino, создается профиль для сердцевины с нужными размерами. Подбирается подходящая деревянная доска с такими же размерами, как у сноуборда. Затем загружается файл Rhino в программу Cut 3D. После установки траектории фрезы, используется тот же процесс, что и при настройке резки на фрезерном станке с ЧПУ (шаг 6). Остается запустить станок по траектории и ждать результат.
Шаг 8: Вырезаем основной профиль
Если тест был верным, то используется тот же файл траектории ЧПУ станка, чтобы вырезать основной профиль будущего сноуборда. Настройка аналогична шагу 7. У автора тестовый профиль для сердцевины сноуборда был неправильным. Он исправил его, добавив в сердцевину тонкие слои дерева, а затем с помощью ленточной шлифовальной машины подогнал профиль под размер.

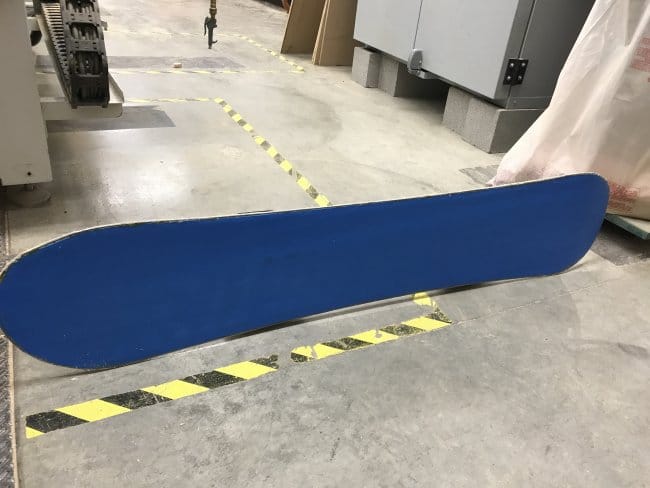

Шаг 9: Вырезаем наружный материал
Полиэтиленовый пластик P-Tex, является основным материалом для сноуборда. Из него вырезается заготовка, при помощи ножниц или лезвия бритвы. Предварительно размечается граница края маркером. Форму сноуборда следует слегка уменьшить, так как ещё будут стальные края. Форма из пластика помещается на дно основного материала, чтобы грязь и другие предметы не попали на него. Это также предотвращает попадание эпоксидной смолы на доску во время фактического прессования материалов.

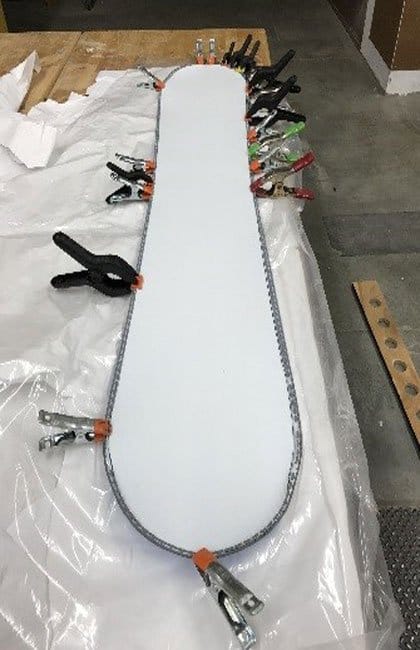

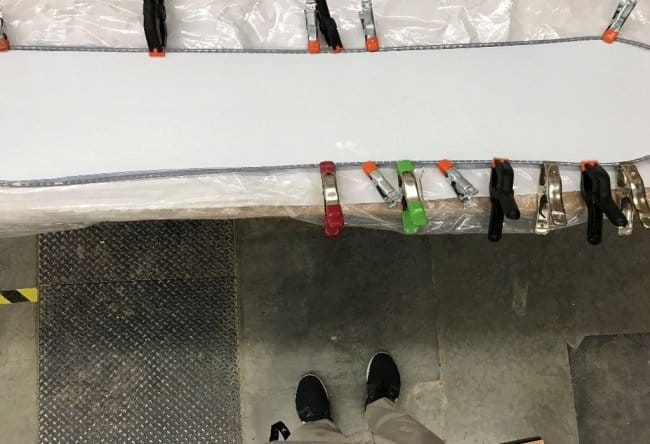

Шаг 10: Стальные края
Затем сгибается стальная лента вокруг материала основы. Автор использовал инструмент, специально предназначенный для сгибания стали до нужной кривизны (можно использовать плоскогубцы или другие инструменты). Кривизна должна быть, как можно точнее. После этого стальные края обрезаются с помощью болгарки. Концы металлической ленты должны встретиться в центре кончика и хвоста сноуборда. Затем приклеиваются выступы к основному материалу, при помощи суперклея. Для полного высыхания используются зажимы либо струбцины.

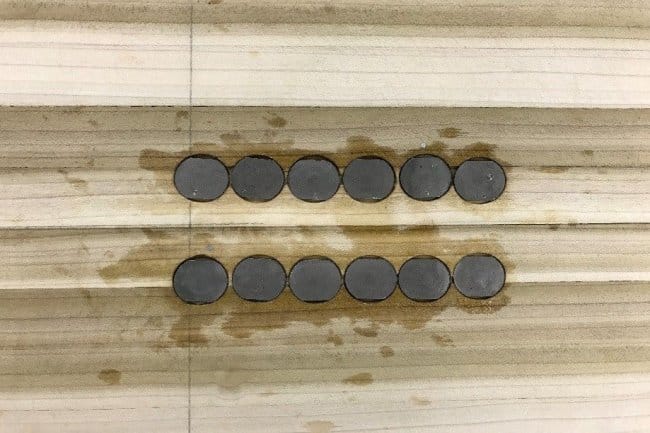

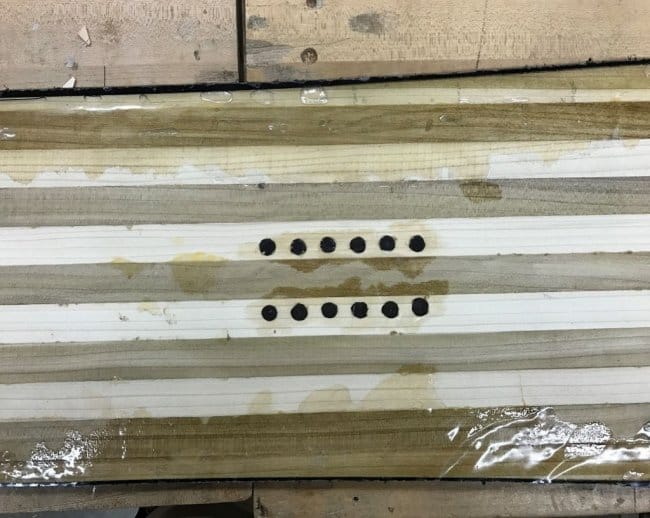

Шаг 11: Сверление отверстий для вставок
Шаблоны отверстий для крепежа ботинок очень разнообразны. Выбирается тот, который хочется видеть на своем сноуборде. С помощью сверла Форстнера сверлится отверстие нужного диаметра. Диаметр сверла и глубина сверления подбирается в зависимости от основания вкладыша. Затем сверлится еще одно отверстие, диаметр которого соответствует диаметру вставки. Толщина доски должна соответствовать высоте вставок. Все эти измерения варьируются в зависимости от типа вставки. Тот, который использовал автор, был равен 7 мм. После этого заклеивается верхняя часть вкладышей скотчем и наносится эпоксидная смола на доску.
Шаг 12: Подготавливаем и разрезаем стекловолокно
2 слоя стекловолокна разрезаются чуть больше, (с запасом), чем длина и ширина самой доски. Обязательно использование перчаток, чтобы не пораниться осколками стекловолокна.
Шаг 13: Создание макета
Слой стекловолокна помещается поверх основания и с помощью швабры, метлы или чего-нибудь в этом роде, наносится эпоксидная смола поверх стекловолокна. Необходимо следить за тем, чтобы сердечник доски входил в основание и не выходил за стальные края. В противном случае, для подгонки, необходимо использовать ленточную шлифовальную машину. Затем снова распределяется эпоксидная смола по обеим сторонам сердечника и помещается следующий лист стекловолокна поверх сердечника. Необходимо убедиться, чтобы сердцевина упиралась в основание и боковую стенку. После этих процедур слои очищаются пылесосом, чтобы во время прессования был плотный контакт.

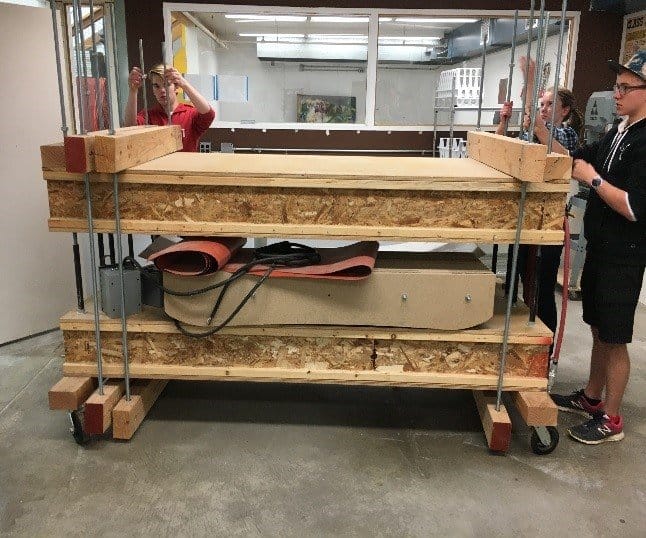

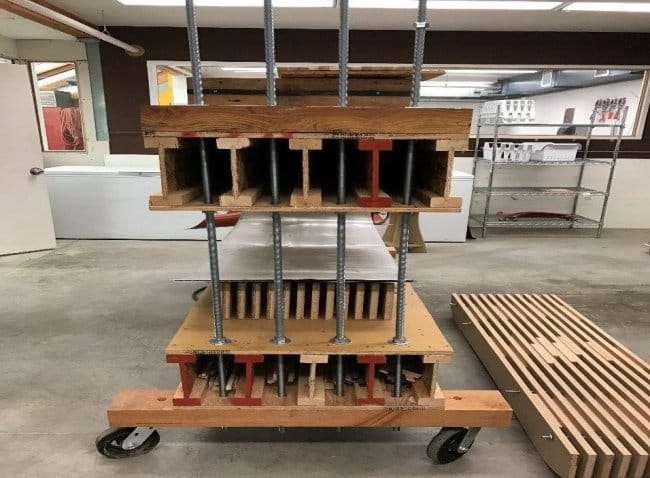

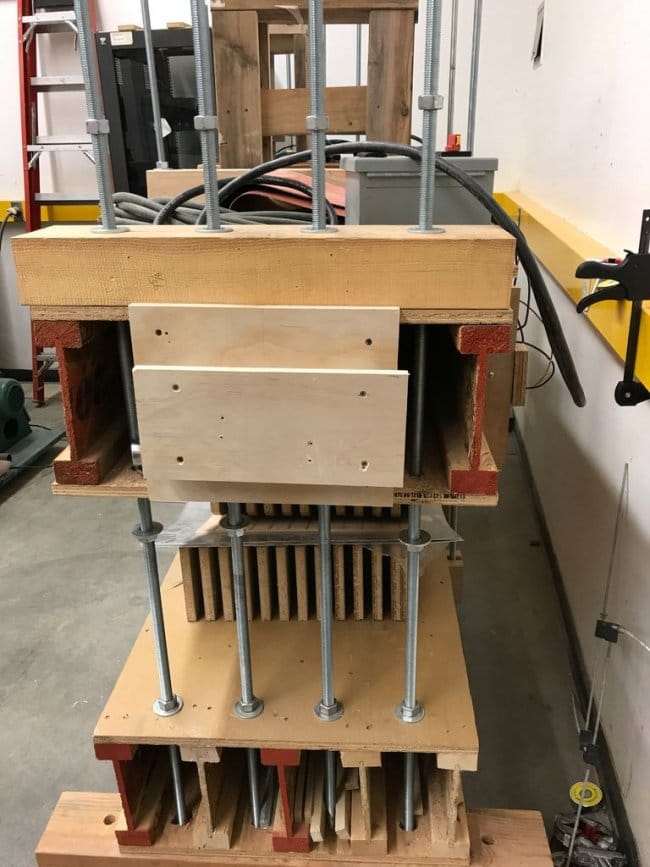

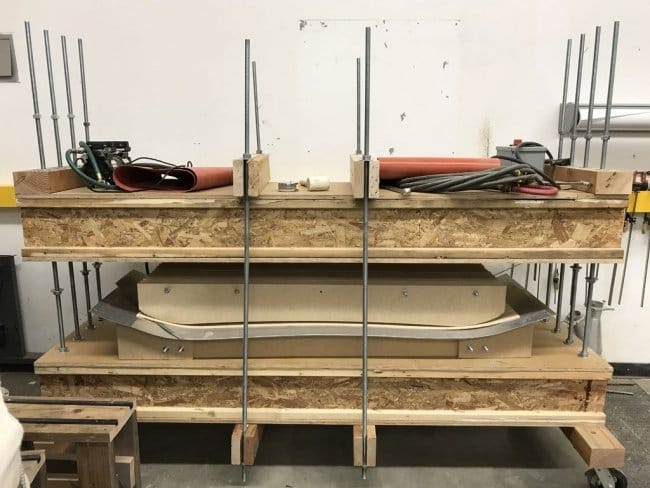

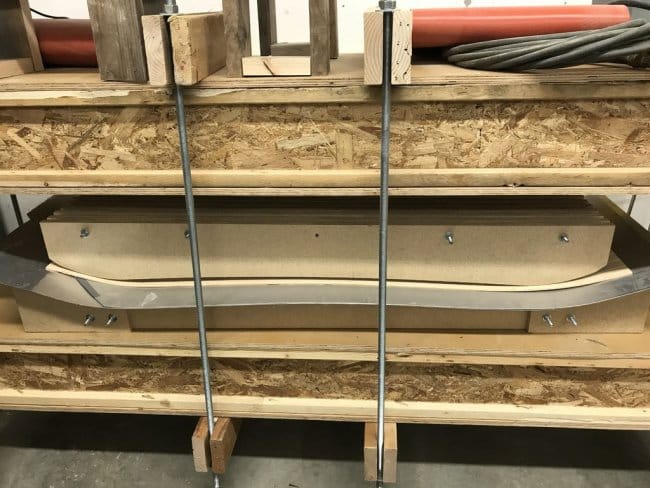

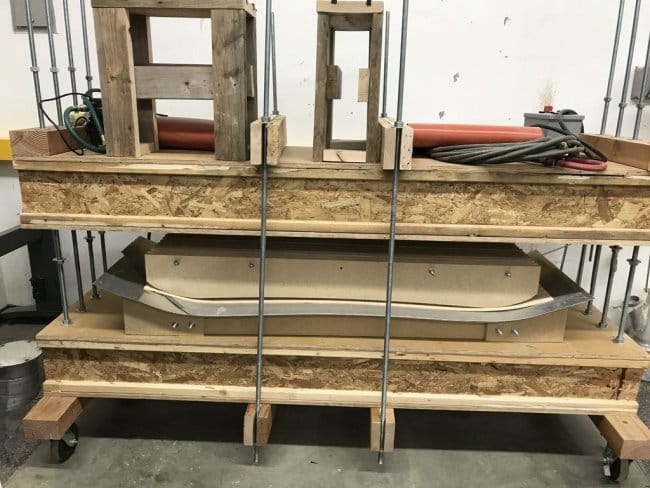

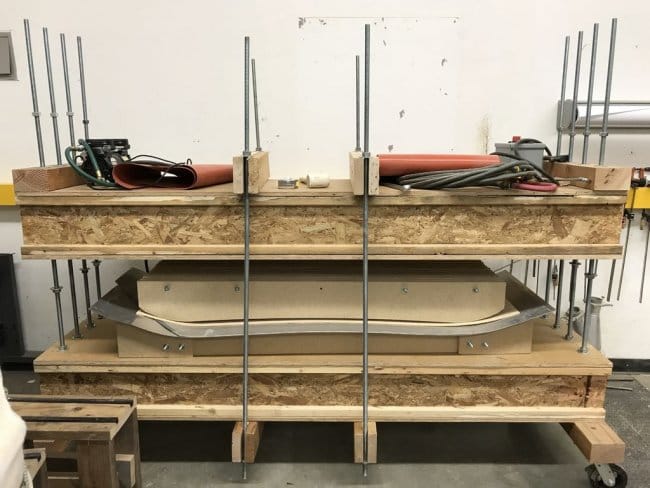

Шаг 14: Применение пресса для сноуборда

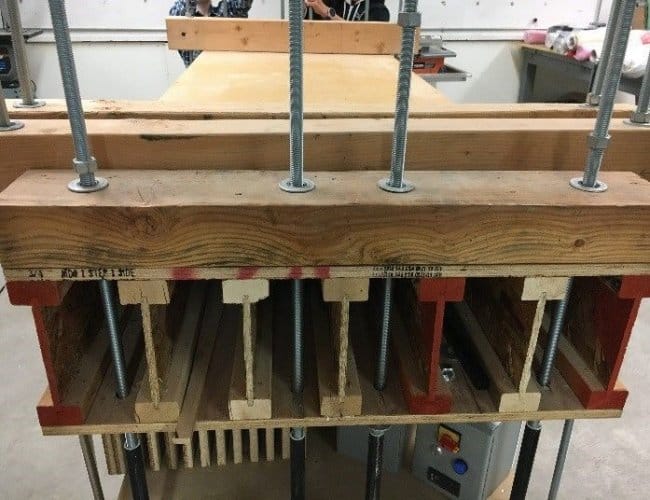

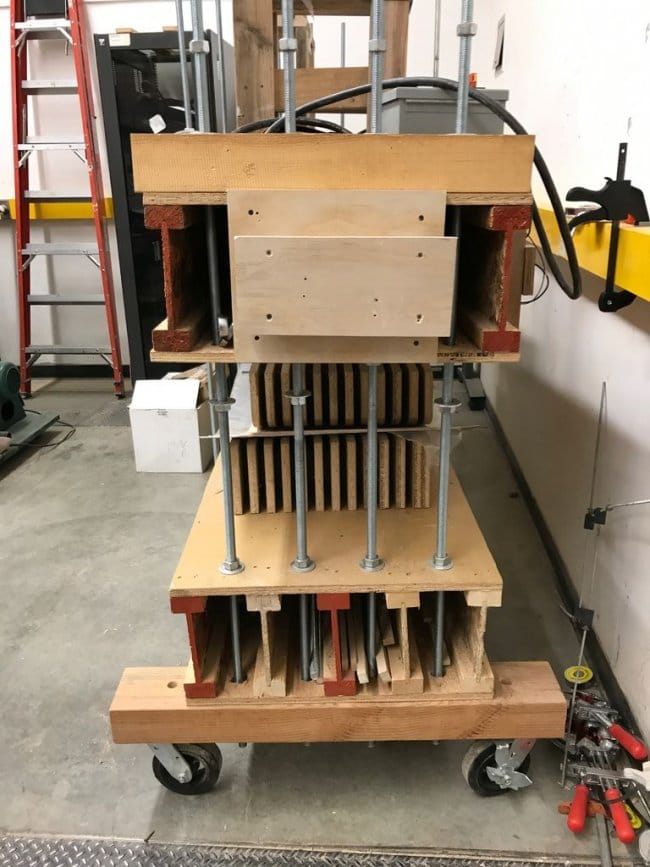

Используя подставки (которые соответствуют высоте нижней части центра пресса), размещается раскладка для сноуборда в следующем порядке: нижняя форма, металлический лист, термоизоляция, металлический лист, вакуумный сноуборд, термоизоляция, металлический лист и деревянный лист, а затем верхняя форма. После этого затягиваются все болты и зажимы на прессе. Затем включаются тепловые одеяла на 180 градусов. В таком состоянии всё оставляется примерно на пару часов.

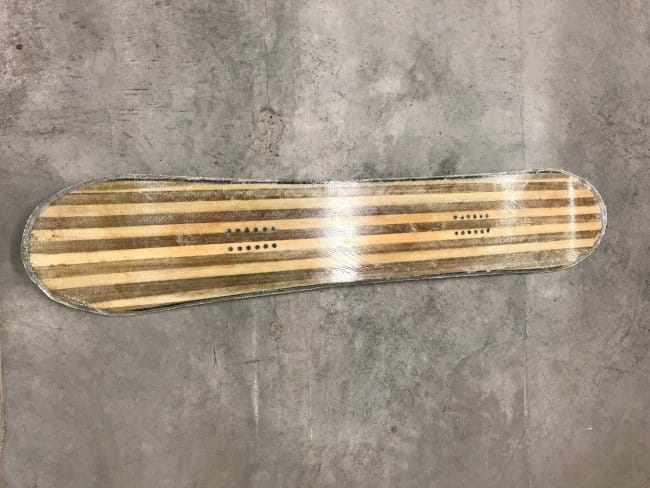

Шаг 15: Отрезаем лишнее

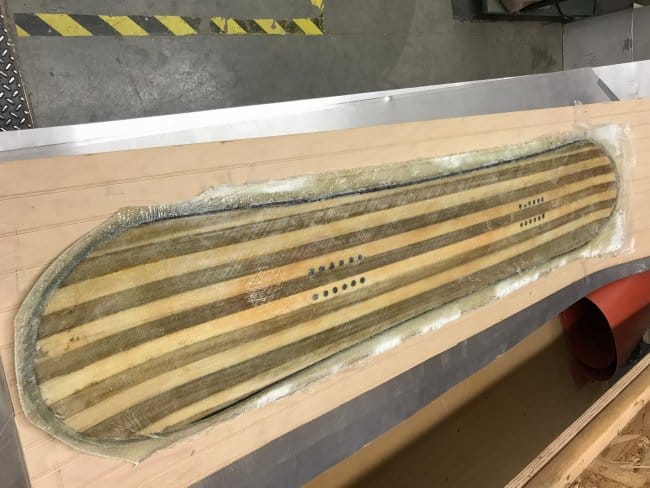

Излишки стекловолокна отрезаются с помощью лобзика до границы стальных краев. В итоге вышел готовый сноуборд.

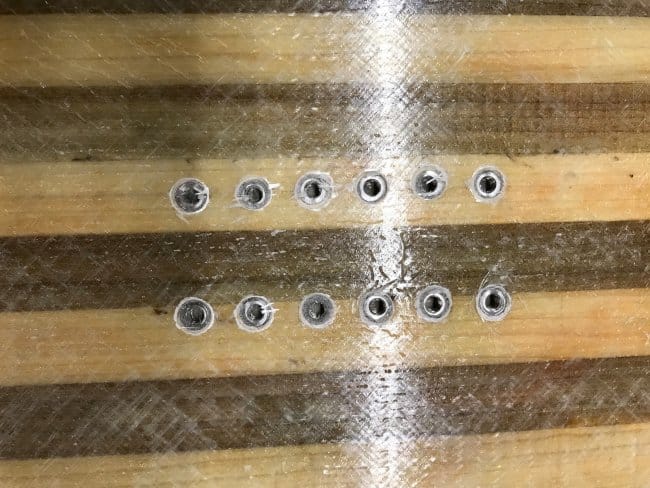

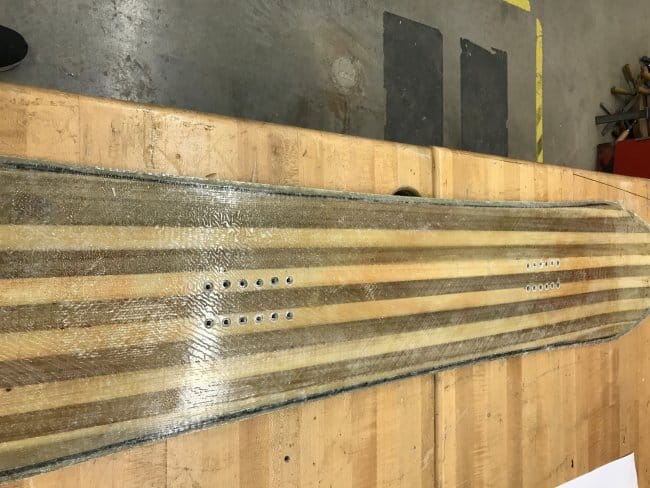

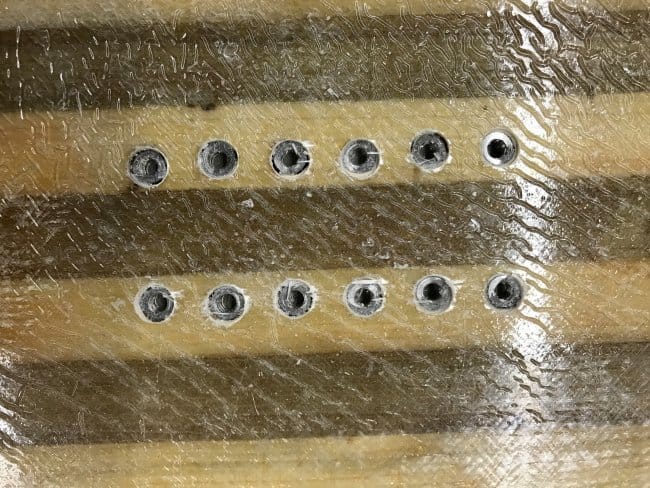

Шаг 16: Устанавливаем вставки для крепления
Пластины сверлятся с помощью насадки на 12 мм и сверла.

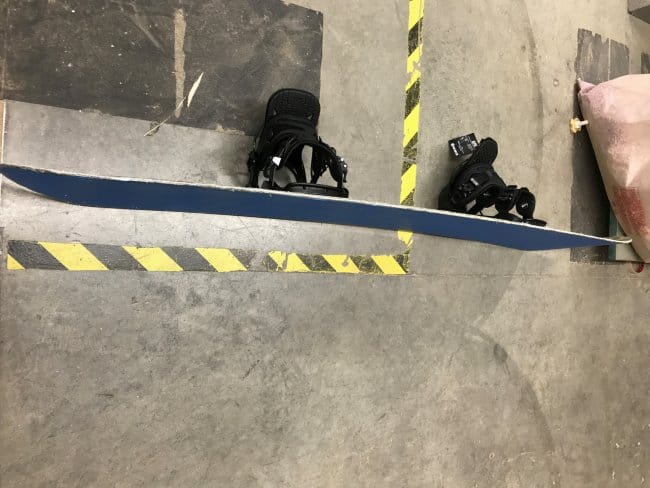

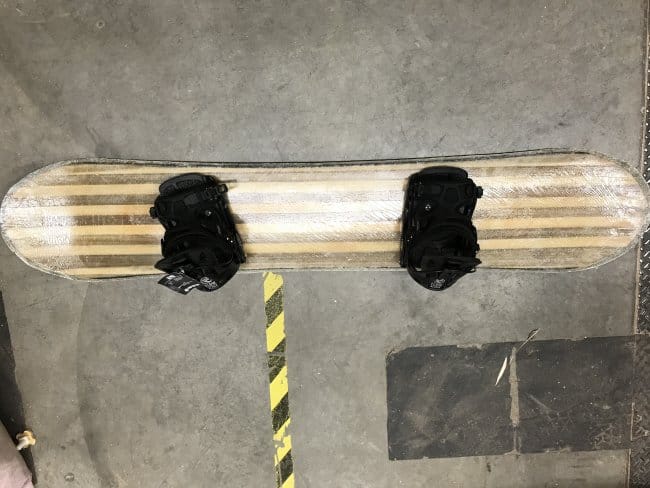

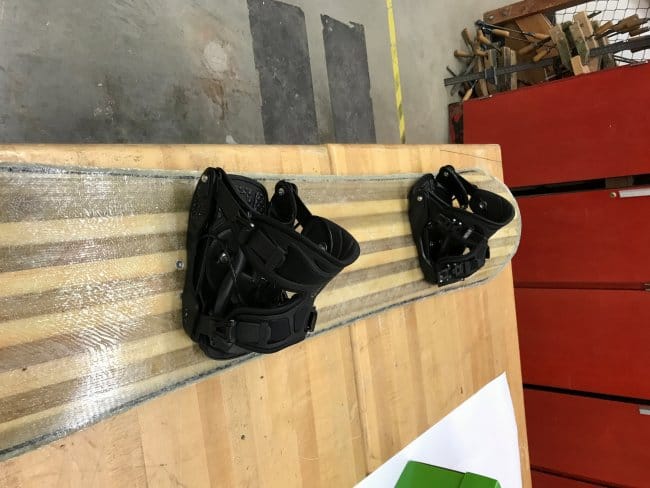

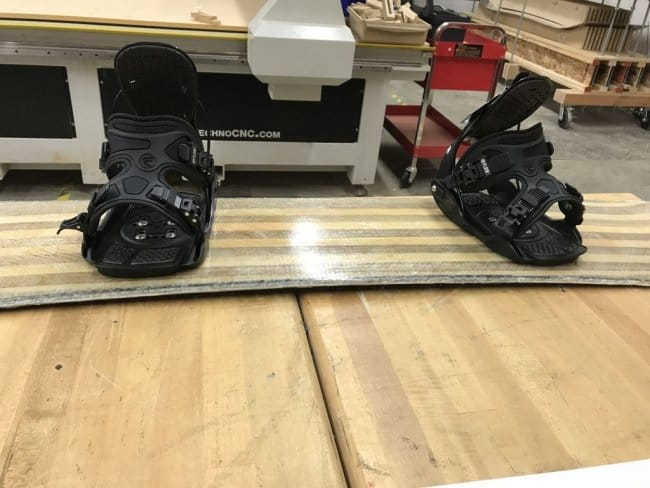

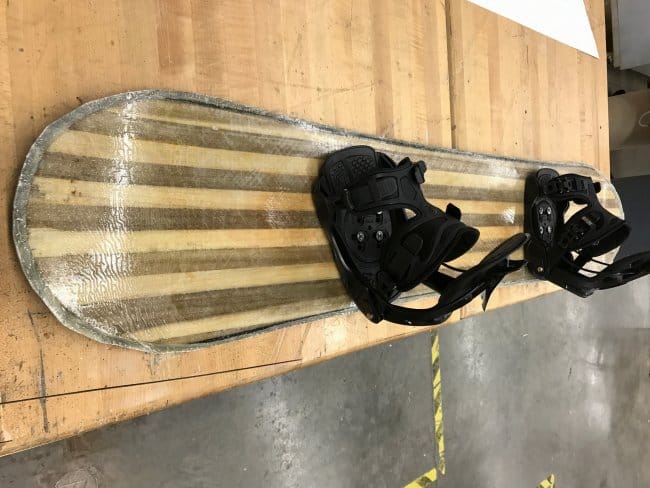

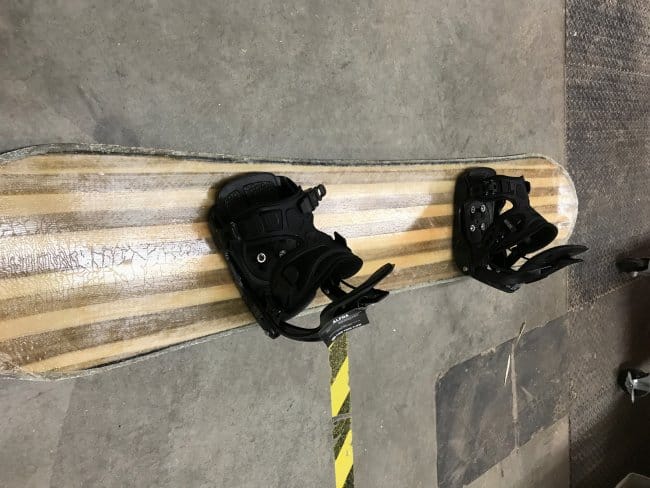

Шаг 17: Устанавливаем крепление для ботинок

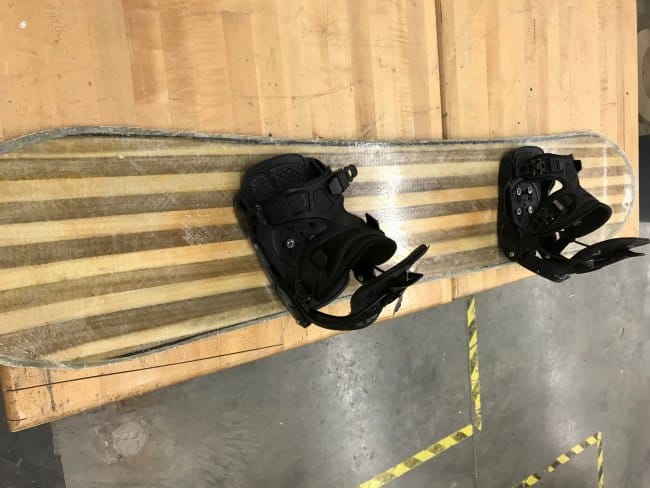

Для установления крепления, требуется найти желаемую стойку и следовать инструкциям по установке крепления для сноуборда.
После этого осталось прокатиться!
Как сделать сноуборд своими руками
С наступлением зимы люди, живущие скоростью и экстримом, задумываются о выборе активного времяпрепровождения. Всё более популярным становится катание на сноуборде. Магазины предоставляют широкий выбор досок, но зачастую цена бывает неоправданно завышена. Дороговизна бордов обусловлена тем, что оборудования по производству не существует. Доски делают вручную, поэтому экономным вариантом будет сделать сноуборд своими руками. Это уникальный, бюджетный вариант, который прослужит не хуже фабричного.
Инструкция по выполнению сноуборда своими руками
Для изготовления сноуборда в домашних условиях понадобятся:
• Доски. Основа, 1,5 м длина, 3,5 мм ширина. Дополнительные фанеры толщиной 1,8 1,5 мм,
• Крепления, снятые со старого снаряда, купленного в спортивном магазине или изготовленных самодельно,
• Стекловолокно, средство закалки металла, затвердитель,
• Водостойкая краска
Выбор доски и ее разметка
Основой является деревянная многослойная конструкция со специально установленными креплениями ботинок. Периметр доски обрамлен металлическим ободком, который нужен для защиты от снега, управления движением, сохранения баланса.
Перейдем к разметке. На основной доске обозначьте границы, используя чертеж. Используйте старый сноуборд как трафарет, обведите по контуру. Если старой доски нет, то распечатайте чертеж из интернета. Нарисовать контур легче, чем кажется. Обозначьте границы изделия, вырежьте лобзиком получившуюся конструкцию, края отшлифуйте наждачной бумагой или брусом.
Изготовление заготовки сноуборда
Изготавливая сноуборд профессионально, мастера используют массу материалов. В составе доки присутствует пластик, полимеры, каучук, пеноматериал, винил и иногда даже стекловолокно.
Естественно, делая доску в домашних условиях, максимум, что можно использовать, это дерево разных пород. Для того чтобы сделать сноуборд из доски, лучше всего для работы подойдут фанеры из нескольких пород дерева. Выбирайте мягкую, пластичную породу и твердую древесину.
Придаем сноуборду форму
Чтобы сноубордист легко мог скользить по снегу, придайте изгиб по краям. Необходимо изменить форму фанеры, для этого размочите ее в кипятке. Поместите доску под струю воды и оставьте её на 25-30 минут. Переместите её на ровный стол, установив в центре тяжелый предмет. Это позволит оставить центр плоским, а края в процессе высыхания изогнутся вверх. Изменить изгиб, сделать его сильнее можно, поместив под концы дощечки до высыхания конструкции.
Как только доска высохнет, повторите размачивание. Теперь размягчите только концы. Делайте это аккуратно, не задевая середину. Центральная часть должна плавно изгибаться на концах. Соблюдайте симметрию, следите, чтобы уровень угла закрутки оставался одинаковым с обеих сторон. Как только кончики станут мягкими, положите под них одинаковые предметы, например, бруски, толщиной примерно 3-5 см. Для увеличения нагрузки зажмите концы, чтобы получить плавный изгиб.
Выполнение креплений
Следующее, что необходимо делать, изготовить крепления для сноуборда. Этот шаг можно пропустить, если использовать металлические крепления, купленные заранее или снятые со старого борда.
Если вы решили сделать крепления сами, выберите доску потоньше, толщиной примерно 1,5 мм. Заготовка станет креплением будущего сноуборда, сделанного из доски. Форма крепления напоминает большую пятиконечную звезду, нижние концы которой длиннее верхних. Такая форма необходима, чтобы конструкция крепко держала голень. Смастерите крепления для каждой ступни, предварительно подобрав подходящий размер.
Полученную конструкцию обдайте кипятком. Соблюдайте правила безопасности! Работая с кипятком, надевайте защитные печатки. Когда фанера станет мягкой, оберните её вокруг лыжных ботинок, затем крепко закрепите, поместив между бетонных блоков.
На креплениях установите стяжки, которые будут держать ногу. Выберите кожаную или любую плотную ткань. Вырежьте ленты такой длины, чтобы её хватило для плотного обхвата ноги. Один конец закрепите на самом креплении с помощью металлических кнопок, на свободный край пришейте ремешок.
Укрепление конструкции
Часть, где размещаются ноги, необходимо укрепить. Для этого вырежьте более толстый слой фанеры (так как далее будут использоваться шурупы) примерно 1,8 мм. По форме она напоминает квадрат, расширяющейся у пальцев. Соедините заготовку вместе креплением, чтобы они полностью поддерживали ногу, икру и ступни.
Далее соедините крепление и основу. Сначала скрепите их, используя водостойкий столярный клей по дереву, затем объедините конструкции шурупами.
Перед тем, как приступить к покраске, покройте дерево специальным влагозащитным средством. Соприкасаясь со снегом даже через слои краски, вода может разрушить слои древесины, что приведет к расслоению частей.
Нанесение графики
Предпоследним этапом идет подготовка к декорированию. Нанесите первый слой краски. Здесь можно выбрать любой дизайн. Покрасьте изнаночную сторону. Дайте краске высохнуть, после чего приступите к покраске лицевой стороны и креплений. Краску следует нанести в несколько слоев, дайте ей хорошо высохнуть, после чего покройте краску обычным защитным лаком, чтобы предотвратить попадание влаги.
Не забывайте про металлический ободок, который должен размещаться по периметру доски. Он защитит конструкцию от расслаивания, а во время катания придаст равновесия. Выберите гибкий и одновременно прочный материал. В роли металлической защиты идеально подойдет жесть или сталь.
Наносим стекловолокно
Последний шаг это обработка доски. Используйте стекловолокно, средство для закалки металла, а также затвердитель. Смешайте компоненты, соблюдая пропорцию 1/3, после используйте несколько капель затвердителя.
Важно! Проводите обработку дерева вне помещения, поскольку при работе с химикатами выделяются пары ядов.
Нанесите данную смесь тонким слоем и дайте высохнуть. Если слой оказался недостаточно ровным или слишком тонким, то повторите покраску. Сноуборд должен стать гладким
Завершение работы
Как только последний слой краски высохнет, протестируйте сноуборд. Задняя поверхность должна легко скользить по снегу, загнутые концы подходить для выполнения прыжков и трюков, а крепления плотно держать ногу.
Ваша самоделка готова! Теперь смело можно покорять снежные склоны. Наслаждаясь катанием, не забываете, что самостоятельно сделанный сноуборд более хрупкий, поэтому будьте аккуратны во время выполнения трюков.
Какие материалы используются в производстве сноубордов
По большей части сноуборды производятся из дерева. Однако есть специализированные доски, выполненные из синтетических материалов и волокон, и даже алюминия и керамики. Понятно, что такие сноуборды эксклюзивны, сделаны на заказ для определенных целей, такие не встретишь в обычном спортивном магазине.
В этой статье рассмотрим, из каких материалов и частей состоят массовые сноубордические доски.
Центральная часть доски может быть сконструирована по-разному. В середине находится так называемый сердечник. Он сделан из дерева. В самых дешевых моделях сердечник состоит из цельной деревянной пластины. Недостаток такого сноуборда — мягкость и подверженность повреждениям. Из достоинств невысокая цена.
Сноубордические доски высокого качества содержат несколько слоев дерева для усиления. Порой в одном сноуборде сочетаются разные виды дерева для придания снаряду определенной жесткости, гибкости и сопротивляемости. Слои дерева проклеиваются между собой.
Также в сердечнике могут использоваться деревянные гранулы, которые двигаются в разных направлениях и смещаются в разные части доски, обеспечивая тем самым мощность и отличное сцепление с поверхностью при катании. Все эти части вертикально проклеены внутри доски материалом наподобие эпоксидной смолы в виде сэндвича. В некоторых недорогих сноубордических досках из дерева сделана только центральная часть, а перед и хвост сконструированы из пластика. На этапе производства сердечника уже высверливаются отверстия под закладные для будущих креплений.
Внутренний слой дерева со всех сторон покрыт стеклорезиной. Она отвечает за мягкость и гибкость сноубордической доски. В досках для начинающих, а также фристайлеров проложен только один слой резины, он сплошной, и его волокна смотрят в одном направлении. Это обеспечивает доске мягкость.
В досках для фрирайдеров и паудер райдеров стеклорезина многослойная и состоит из разнонаправленных частей, что придает необходимую выносливость, гибкость и твердость доске.
Стеклорезина высокого качества весит меньше по сравнению с низкокачественной. Таким образом, профессиональная доска может быть и легче и резистентнее одновременно.
Верхний ламинированный слой, содержащий графические элементы, или, иначе говоря принт или рисунок, может быть сделан из дерева или волокнистой ткани. Он предохраняет тело доски от повреждений, но не стоит придавать ему слишком большое значение при выборе сноуборда.
Рисунок или принт в этом слое сноуборда делается приемами сериграфии, тиснения или сублимации.
Все слои сноуборда собираются вместе и под большим давлением проклеиваются между собой. После этого вручную убирается все лишнее, например вылезшая по краям смола. Доска еще раз ламинируется сверху и новенький сноуборд готов.
А что же снизу? Интересно, из чего состоит подошва или скользящая поверхность сноуборда. Подошва сноуборда экструдирована, иначе говоря, материал, из которого она произведена это мельчайшие полиэтиленовые шарики, которые были подвергнуты высочайшему давлению и температуре, в результате чего превратились в прочнейшее волокно.
Доски для начинающих, сноубордистов среднего уровня и фристайлеров экструдированы наиболее простым и экономичным способом, позволяющим легко отремонтировать подошву в случае повреждения.
Подошву таких сноубордов нужно смазывать обычным или горячим воском после каждых 8-ми катаний в горах.
Доски, в которых скользящий слой сплавлялся под воздействием более высоких температур, имеют поры, которые впитывают большее количество воска, а следовательно они намного быстроходнее по своим качествам. Такие подошвы нуждаются в растирании горячим воском после каждых 3-х- 5-ти катаний, чтобы не утратить своих качеств.
В основном сноубордические доски имеют номер, который можно увидеть на подошве. Он означает количество пор в одном квадратном сантиметре. Число может быть от 500 до 8000, и чем оно больше, тем сноуборд набирает большую скорость, и тем чаще его нужно натирать воском.
Таким образом, сноуборд это высокотехнологичное снаряжение, и современные производители соревнуются друг с другом в новых разработках. Например, в некоторых моделях сноубордов самого высокого качества вместо стеклорезины прокладывается слой карбона — легкого и прочного материала, получаемого путем переплетения тонких нитей графита и резины или слой нового высокотехнологичного материала кевлар, несгораемого, максимально гибкого и прочного, как сталь. И делается это с одной целью — для придания все лучших качеств и в результате более качественного и безопасного катания.
Секреты кленового сэндвича
Как делают сноуборды: пошаговые разъяснения на случай, если вы решите построить свою фабрику.
Как делают сноуборды: пошаговые разъяснения
на случай, если вы решите построить свою фабрику.
Чаще всего на вопрос о производстве снежных досок можно услышать «Делают на заводе».
Несмотря на фабричное производство сноубордов, большинство этапов творения происходит именно вручную. Да-да, при том количестве досок, которое ежегодно сваливается в магазины, дело не обходится без заботливых рук мастеров. Несомненно, у каждого бренда свои способы производства и секреты, поэтому мы расскажем об одном из самых распространенных вариантов. Узнав, из чего же состоят сноуборды, вы поймете почему так редко их пытаются сделать в домашних условиях.
Сердечность
Первым делом формируется и вырезается сердечник — основа будущего сноуборда. Для его изготовления плотно склеивается множество поперечных и продольных полосок из разных пород древесины.
Заготовке придают узнаваемую форму сноуборда и убирают лишний объем, стачивая склеенную заготовку до нескольких миллиметров. Далее на специальном станке одновременно просверливают все углубления для вставок, к которым будут прикручиваться крепления. После этого к сердечнику приклеивают боковые стенки из пластика.
Слоеный пирог
Далее в специальной матрице начинают собирать будущий сэндвич. В самый низ идет пластиковый скользяк, далее по периметру заготовки закладываются стальные канты, поверх которых кладется тонкий слой резины, подавляющей вибрации.
После этого всю заготовку накрывают стекловолокном и промазывают специальным составом, вроде эпоксидной смолы. Следом идет уже готовый к приключениям сердечник, сверху на который кладется еще один слой стекловолокна. Закрывает весь этот пирог слой пластика, на котором позже будет красоваться принт.
Стеснение
Настало время соединить все слои в единый борд, на этом этапе без специальной техники не обойтись.
Полученный «бутерброд» фиксируют с двух сторон двумя защитными слоями и кладут под пресс. Именно на этом этапе будет определена форма будущего прогиба доски. После пресса полученную заготовку вынимают из формы и обрабатывают с помощью пилы, удаляя вылезшую по краям смолу и прочие неровности.
Финальные пытки
Несмотря на то, что заготовка уже приобрела узнаваемую форму, с ней предстоит провести еще несколько хитрых манипуляций.
В ход идет специальная машина, которая изгибает практически готовую доску до угла 42°. Само собой, на этом этапе отсеивают все, что не выдержало испытаний, но цель этого этапа немного другая. В момент изгиба рвутся микроволокна древесины в сердечнике доски, и доска приобретает необходимую гибкость, которая уже никуда не денется. После пыток доску пропитывают водоотталкивающим составом напоминающим воск, затем затачивают канты.
В конце наносится рисунок, все это чудо покрывается лаком, и еще раз просверливаются углубления для креплений. Спустя несколько минут полировки свеженький сноуборд готов к эксплуатации.
Возможно, ближе познакомившись с внутренними органами вашего «буратины», вы быстрее найдете с ним общий язык, или во всяком случае перестанете боятся его сломать. И кстати, не забывайте смазывать своего друга парафином!
