Мигает экран телевизора LG — что делать?
Современные телевизоры, хоть и очень сильно отличаются от тех, что производились 20-30 лет назад, однако и с ними наблюдаются все те же неизменные проблемы — плохое качество изображения, мигания, засвеченные или затененные зоны и так далее. В данной статье будет рассмотрены некоторые причины, из-за которых экран телевизоров LG внезапно начинает мигать.
Мигание при просмотре каналов
Здесь имеется в виду, что мигания экрана телевизора имеют место при подключении к нему источника телевизионного сигнала — спутниковое (через ресивер), кабельное или аналоговое (обычная антенна) телевидение. Чтобы исключить причины неполадок, связанные именно с источниками ТВ-сигнала, последние нужно подвергнуть проверке.
Спутниковое ТВ
Как известно, для приема спутникового телевидения требуется наличие источника цифрового сигнала и ресивер. Источником сигнала может являться параболическая антенна либо кабель, проводимый в дом операторами спутникового ТВ. Ресивер требуется для дешифровки поступающего сигнала в аналоговый или цифровой сигнал, который затем передается на телевизор посредством телевизионного RCA (три провода белого, красного и желтого цвета) либо HDMI-кабеля.
Как правило, в современных телевизорах LG используется второй вариант передачи сигнала с ресивера. Неполадки в работе любого из оборудований или каналов связи может привести не только к миганию экрана, но и множеству других проблем.
Если в качестве приемника сигнала используется параболическая антенна, то проверку следует начинать именно с нее.
Проблема в кабеле или конвертере
Ничего демонтировать не нужно, как не нужно и передвигать антенну, т.к. потом ее практически невозможно будет настроить без специального оборудования. Достаточно только отключить кабель антенны от ресивера. На экране телевизора должна отобразиться информация об отсутствии сигнала, но сам экран мигать перестанет. Если причина именно в этом, сначала можно попробовать заменить кабель. Если не помогает, возможно, что неполадки исходят от спутникового конвертера — устройства, что улавливает беспроводной сигнал от антенны. В этом случае без помощи специалистов не обойтись.
Неполадки в работе ресивера или конечном ТВ-кабеле
Именно ресивер обеспечивает телевизор «картинкой», потому от его работоспособности напрямую зависит и работоспособность самого телевизора. Начинать проверять ресивер следует с отключения от него внешнего приемного кабеля. Возможно, что неисправности наблюдаются в его модуле приема сигнала. Затем можно попробовать заменить (если имеется) или просто отключить кабель, идущий от ресивера к телевизору, переключив последний на работу от другого источника сигнала (устанавливается в настройках) — например, от аналогового гнезда. Даже если на телевизоре не будет ничего транслироваться, факт отсутствия мигания экрана несложно будет заметить.
Если ни замена не отключение кабеля не помогает, возможно, причина в самом телевизоре, и его придется везти в мастерскую.
Кабельное ТВ
Единственное, что здесь можно сделать — осмотреть часть ТВ-кабеля, которая заходит в квартиру, на наличие физических повреждений. Чаще всего из строя выходит штекер, хотя этого можно и не увидеть, не разобрав его. Если отключение кабеля приводит к устранению мигания экрана, проблема обнаружена, остается позвонить в техподдержку оператора кабельного ТВ. Перед звонком можно попробовать самостоятельно заменить/отремонтировать штекер — возможно, в нем имеет место короткое замыкание.
Аналоговое ТВ
Здесь все также просто. Сначала следует проверить саму антенну, особенно, если она оснащена электронной «начинкой» для усиления сигнала. Ее достаточно просто пошевелить. Если эффекта никакого — попробовать отсоединить ТВ-кабель от антенны. Если мигание экрана прекратится, придется заменить кабель и/или антенну, в противном случае — проблема в телевизоре.
Мигание при подключении телевизора к компьютеру
Современный телевизор в любой момент можно превратить в монитор компьютера, игровой приставки, видеорегистратора, блока управления системы видеоконференцсвязи и прочих цифровых устройств, поддерживающий передачу видеосигнала по HDMI-кабелю. Все подобные устройства имеют свои собственные видео-настройки. Рассмотрим на примере компьютера, как устранить одну из наиболее частых причин возникновения морганий экрана, а именно — несовместимые настройки частоты и/или разрешения видеокарты с аналогичными настройками телевизора.
Если по HDMI-кабелю передается сигнал, превышающий по частоте поддерживаемое телевизором значение, то последний может не отображать картинку вовсе либо делать это с пропусками кадров. Именно последний эффект и вызывает моргание экрана. То же самое может наблюдаться и при несовместимых параметрах выходного разрешения видеокарты с разрешением телевизора. Для устранения проблемы достаточно проделать следующие шаги:
Регулировка яркости и контрастности изображения
Экран любого современного телевизора представляет собой матрицу, подсвечиваемую мощными светодиодными или другими типами ламп. Именно подсветка обеспечивает нужный уровень яркости изображения. В жидкокристаллических (ЖК, LCD) телевизорах нужный уровень яркости достигается высокочастотным мерцанием подсветки. Чем больше задержка между импульсами, тем меньше яркость свечения ламп. При некоторых условиях (например, на экран телевизора падает свет от высокочастотной светодиодной лампы) пауза между импульсами может казаться более продолжительной, чем она является на самом деле. Человеческим глазом подобный эффект воспринимается, как моргание.
Если проблема заключается именно в яркости подсветки, то будет достаточно просто увеличить ее в настройках телевизора. Увеличение значения яркости может сделать цвета на экране слишком яркими и размытыми, что решается путем регулировки контрастности изображения.
Аппаратно-технические неисправности
Все прочие неисправности, приводящие к морганию экрана телевизора, можно устранить лишь в сервисных центрах. Здесь лишь следует иметь в виду — наиболее дорогостоящем обойдется ремонт по замене матрицы экрана. По стоимости такая процедура будет составлять 70-80% от цены телевизора, что делает приобретение нового устройства более рентабельным.
Что делать, если мерцает экран телевизора LG, Samsung и др.
С такой проблемой пользователи сталкиваются достаточно часто. Главная трудность заключается в определении причины проблемы. Чрезвычайно сложно однозначно ответить, почему моргает экран телевизора? Результат диагностики напрямую зависит от источника сигнала. Нельзя исключать и аппаратные неисправности. Вполне вероятно, что выход из строя базовых комплектующих – это причина появления помех. Сейчас рассмотрим самые распространенные причины мерцания экрана телевизора, а также проанализируем эффективные способы решения этой проблемы.
Технические проблемы
Что делать, если мигает экран телевизора LG? Начните с аппаратной диагностики. Проверьте работоспособность базовых модулей ТВ-устройства. Чрезвычайно часто в системе питания, а именно в инверторе выгорают высоковольтные конденсаторы. В кинескопных моделях появляются трещины в пайке. Механические дефекты визуально напоминают кольцо. Они появляются в тех местах платы, где происходит нагревание всех элементов. Такая поломка также возникает из-за большого напряжения.
Если инвертор не выдает необходимый уровень напряжения, то из-за этого LED подсветка начинает мигать. Она может мерцать при включении телевизора LG. В некоторых ситуациях светодиоды и вовсе гаснут. Поэтому некоторые части экрана остаются полностью темными. Чтобы решить проблему, нужно проверить работоспособность конденсаторов и светодиодов. В некоторых ситуациях приходится перепаивать платы в местах, где наблюдается повышенное напряжение.
Отдельно отметим, что мерцание экрана из-за поломки платы – чаще характерно для Смарт ТВ от компании Samsung. Это обуславливается заводским браком. Иногда удается немного уменьшить негативный эффект путем регулировки яркости.
Проблема из-за телевизионного сигнала
Если экран ЖК телевизора начинает мерцать после подключения определенного источника питания, то значит, причина проблемы заключается в соединении. Например, дефект может появиться из-за неисправности антенны, кабеля или ресивера. С целью исключения причин неполадок, связанных с источниками телевизионного сигнала, последние следует тщательно протестировать.
Спутниковое ТВ
Чтобы настроить спутниковое телевещание, нужно использовать ресивер, источник сигнала и ТВ. В качестве источника телевизионного сигнала выступает спутниковая тарелка или кабель, проводимый провайдерами. Ресивер используется для дешифрования спутникового сигнала. На телевизор сигнал передается через HDMI или RCA интерфейс. Многое зависит от модели ТВ-устройства.
Неполадки в работе одного из перечисленных выше элементов приведет к тому, что экран телевизора Samsung станет мигать, изображение будет искажено. Не исключено появление и других дефектов.
Если вы пользуетесь услугами провайдера спутникового ТВ, и у вас возникли проблемы, просто позвоните на горячую линию. Когда в качестве источника сигнала выступает спутниковая тарелка, то проверка соединения начинается именно с этого элемента.
Не спешите демонтировать или передвигать антенну, поскольку потом направить ее в нужном направлении будет чрезвычайно сложно. Для этого требуется дополнительное оборудование. Сначала просто отключите антенный кабель от дешифратора. На экране ТВ появится оповещение о том, что сигнал отсутствует.
Если мерцание прекратилось, значит, проблема в кабеле или спутниковом конвертере. Намного проще заново осуществить прокладку кабеля. Это займет минимум времени. Подключите новый кабель к ресиверу и проверьте качество вещания. Экран опять начал мигать? Это говорит о неисправности спутникового конвертера – специальное устройство, принимающее сигнал от тарелки. Самостоятельно отремонтировать конвертер вам не удастся. Обратитесь за помощью к специалистам.
В спутниковом соединении за качество изображения отвечает именно ресивер. Поэтому работоспособность дешифратора определяет комфорт во время просмотра. Как протестировать работу ресивера? Для начала отключите его от внешнего приемного кабеля. Нельзя исключать, что сбои возникли в модуле приема сигнала.
Альтернативное решение – замена (если есть возможность) или отключение кабеля, который подключен от дешифратора к ТВ. Переключите его на другой источник сигнала. Например, если вы выбрали аналоговый эфир и мигания прекратятся, значит, проблема определена верно.
Что делать, если после замены и отключения кабеля дисплей продолжает мерцать? Это свидетельствует о наличии аппаратных поломок телевизора. Обратитесь в сервис-центр.
Кабельное ТВ
Что делать, если мерцает изображение на телевизоре? Вариантов у пользователя не так много. Осмотрите телевизионный кабель, который был проложен провайдером в вашей квартире. При обнаружении механических повреждений поменяйте кабель.
Практика показывает, что проблемы с цветностью и другими помехами появляются из-за поломки штекера. Выявить поломку очень непросто. Разберите штекер и проверьте целостность элемента.
g
Если смена источника сигнала привела к исчезновению мерцания экрана, значит, проблема обнаружена правильно. Свяжитесь с Call-центром провайдера кабельного телевидения и сообщите о возникших неполадках. Предварительно постарайтесь своими руками починить или поменять штекер. Не исключено, что он сломался в результате короткого замыкания.
Аналоговое и цифровое ТВ
Если мигает изображение на телевизоре при аналоговом или цифровом подключении, то решить проблему не составит особого труда. Для начала проверьте антенну, особенно если она оснащена электронными устройствами, обеспечивающими усиление сигнала. Пошевелите антенну. Мерцание не исчезло? Отсоедините кабель от телеантенны. Дефекты исчезли? Придется поменять кабель или антенну.
Мерцание – далеко не единственный сбой, с которым сталкиваются пользователи. Очень часто изображение искажается и пищит телевизор. Все это может быть следствием неисправности обыкновенной антенны.
Телевизор подключен к компьютеру
Современные модели ТВ можно очень просто трансформировать в компьютерный монитор. Главное, чтобы ПК или ноутбук был оснащен интерфейсом HDMI. Конечно, есть и другие способы настройки синхронизации, но этот вариант является оптимальным.
Что делать, если после настройки подключения мерцает экран телевизора. Причин может быть несколько. Рассмотрим наиболее распространенные – несовместимые параметры частоты или разрешения видеокарты с настройками ТВ-устройства.
Если через HDMI шнур осуществляется передача сигнала, который превышает по частоте поддерживаемое телевизором значение, то произойдет пропуск кадров, то есть картинка начнет мерцать. Не исключено, что и изображение и вовсе будет отсутствовать.
Идентичные проблемы могут возникнуть из-за несовместимых значений выходного разрешения графического адаптера компьютера/ноутбука с параметрами ТВ-устройства. Чтобы устранить появившийся сбой, придерживайтесь простой пошаговой инструкции:
Экран ТВ-устройств современных моделей – матрица, которая подсвечивается светодиодами и другими лампами. Подсветка обеспечивает необходимую яркость изображения. ЖК телевизоры создают нужную яркость путем интенсивным мерцанием всех элементов подсветки.
Длительная задержка между импульсами станет причиной неудовлетворительной яркости изображения. В некоторых ситуациях (к примеру, когда на экран ТВ падает свет высокочастотных светодиодов) пауза между импульсами становится продолжительней, по крайней мере, складывается такое впечатление. Зрителю может показаться, что экран начал моргать.
Если причина появления проблемы – недостаточная яркость свечения подсветки, то тогда нужно просто изменить настройки. Увеличение значения яркости сделает цвета яркими, но размытыми. Решается проблема путем изменения настроек контрастности.
Мигает подсветка телевизора LG
Добрый день, товарищи мастера. Недавно начала пропадать подсветка на телевизоре lg 47lb650v, а точнее она пыталась вызвать приступы эпилепсии у нашей семьи, пуглив, узнал, что чаще всего это происходит из-за перегорания светодиодов. Сам браться перепаивать их боюсь, поэтому позвонил местному мастеру, объяснил ситуацию, на что услышал «фууух, еще один, там что гроза у вас чтоле была, всё под завязку!». Хотел у вас поинтересоваться, есть ли мастера в СПб, кто возьмется за ремонт, телевизор не из маленьких, поэтому довезу до места сам, в обычных мастерских мне начали заламывать цену от 5к и до стоимости телевизора, что я счел нецелесообразным.
Если потребуется, могу провести начальную диагностику, напряжение на на выходе драйвера померить и внешне светодиоды осмотреть, лабораторного ИП у меня нет, поэтому больше не могу ничего гарантировать.
Внимание, спасибо за внимание)
6.7K постов 10.7K подписчика
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
2. Когда замените линейки (светодиоды) проконтролируйте ток через светодиоды подсветки. Рекомендую его уменьшить на 20-30%.
На глаз видно не будет, а светодиоды проживу существенно дольше.
Мастера, а если включаешь и изображение появляется на долю секунды, потом гаснет на секунду и так по кругу. НО, включил а телек а он нормально работает, пару дней поработал и опять та же картинка. Что за плавающая неисправность? 50lb653v
Когда работает нормально, при белой картинке видно как будто за экраном лампочку точечную включили в определенном месте, это оно, умершая подсветка?
Чиним телевизор 1961 года
Растр есть, звука нет, изображения нет. Ищем сначала звук, но все ограничилось пропайкой подозрительного провода и подсевшей лампы предусилителя/упчз. Край растра пошел волной, находим подсохший электролит (кем-то, когда-то замененный). Оставшиеся родные вполне еще живые.
Сопротивление высоковольтного фильтра решило покинуть чат.
Тот случай, когда отсутствие утечки в конденсаторе вредно. Телевизор выключаем, изображение гаснет. А катод кинескопа еще теплый, на конденсаторах фильтра (и сам кинескоп обладает некоторой емкостью) остался заряд. Получается такая красота на полминуты. От чего люминофору на экране становится плохо и через какое-то время в том месте выгорает. Такая особенность кинескопа конкретной серии (43лк13б). Прошлые владельцы с этим не парились и «прожгли» дырку с полмиллиметра. Благо его особо не смотрели, потому и незаметна. Будем делать утечку. Берем штук 15 сопротивлений на 10 мегаом и собираем с них гирлянду. Одним концом ко второму аноду, другим на массу.

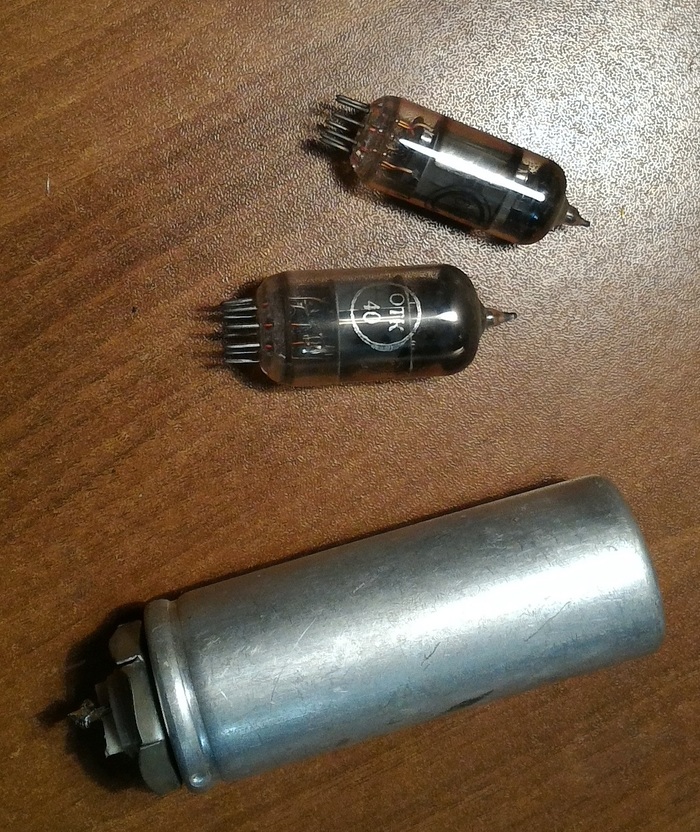

Немного теплых ламп
И кина американского©
Осталось добыть исправный строчник, разобраться откуда лезет фон в звук, подлатать корпус. И можно искать следующую жертву
Про «мастеров» по ремонту техники
Мне лет 7-8 было, на дворе стояла зима 1996 года и темнело довольно рано. Сломался у нас в семье телевизор «Витязь», такой как на фото, а значит никаких мультиков в 8.20 по выходным. Грусть и тоска одним словом. Телевизор надо было чинить, но мы жили в деревне, а ателье по ремонту было в районном городе, до которого 15км автобусом. Телевизор был довольно большим и тяжелым, и везти его таким образом было довольно проблематично. Прожив без телевизора около недели, мама нашла местного умельца, который занимался починкой техники. Он пришел вечером к нам домой, достал паяльник и какие то инструменты, снял заднюю стенку у телевизора и около часа ковырялся внутри. После позвал маму и показал ей перегоревшую деталь, насколько помню сгорел какой-то блок повышения напряжения на лампу, сказал что проблема именно в нем и надо купить новый такой же. Этот блок он заберет с собой и постарается починить. Через пару дней он пришел к нам снова и принес отремонтированный блок, как понимаю произошел пробой одного из проводов идущих от блока и мастер залил поврежденный провод смолой или клеем. Говорил, что надолго этого не хватит, но телевизор должен заработать. Установив блок на место и припаяв его, мастер запустил телевизор и тот заработал. Помню как запрыгал на месте от радости) Собирая телевизор обратно мастер сказал, что может припаять какую-то деталь и телевизор сможет показывать не 6-8 каналов как сейчас, а больше. Главное его снова позвать. Мама согласилась и вручила ему сумму денег в руки, мастер часть денег вернул, сказав что и этого достаточно будет за работу, собрал свои вещи и ушел, оставив нам работающий телевизор и терпкий запах канифоли. Через пару часов умелец вернулся к нам снова, уже изрядно пьяным и сбивчиво попросил у мамы оставшуюся часть денег, та не стала с ним спорить, отдала деньги и закрыла за ним дверь.
Со следующей зарплаты мы поехали на рынок и приобрели новую деталь. Этого умельца больше видеть у нас дома мама не захотела, потому договорилась и пригласила к нам мастера из районного ателье, чтобы тот произвел замену блока на новый. Этот мастер оперативно произвел замену, попросил денег в два раза меньше, чем мама отдала умельцу и еще указал нам, что кто-то пережег в телевизоре дорожки на плате, отвечающие за поиск каналов. А так как с момента покупки телевизор не ремонтировался, то очевидно, что умелец это сделал намеренно, чтобы потребовать с мамы еще денег за их восстановление. Вот почему он настоятельно просил, чтобы его позвали еще раз. Новый мастер нам все восстановил и уехал. Ну а мы продолжили пользоваться этим телевизором еще лет 5, пока не приобрели новый, марки «Горизонт».
Чиним телевизор 1959 года
Прикупил по цене содержащейся в нем меди более-менее комплектный телевизор «Знамя».
А за такую пайку надо бы рекламацию заводу послать)
Диоды, как всегда, за 60 лет превратились в сопротивления. Благо современные вполне неплохо размещаются в родных корпусах.
По питанию стало нормально и можно пытаться включать и тут же выключать. Строчник завонял. Тот самый искать уже бесполезно, возьмем «посовременнее» годов так 80х. А штамповали их и вовсе до середины 90х) Ставим, включаем и выключаем. Строчка пошла вразнос. Поправим.
Есть растр, а значит можно заняться этим телевизором уже более плотно. Потому продолжение следует
Может это все карма клиента?
Или может быть звёзды так сложились?
А может это все из за кинутых «соплей» и отключеной защиты драйвера подсветки? 🤔
И ушел в сторону нового зомбоящика, бросив старого друга умирать 😕
но я
и решил замотивировать коллег бутылкой рома 😉
и предложил немного порукожопить.
Девочек отправляем в кружок кройки и шитья ✂️ придумывать новый отражатель
А сам, тем временем, вертаю взад защиту блока питания, ограничиваю токовую нагрузку светодиодов и меняю всю подсведку.
Собираем все в кучку и вешаем на стенку. Будем коллективно потреблять хлеб и зрелища
🥳
А если сами и для себя, да под пивко
Спасибо за внимание и всем хорошего настроения 🙃
Делаем из любого телевизора смарт + Play station с геймпадами + Sega + Dendy + многое другое за 40$
Этот длиннопост является компиляцией знаний и советов для тех, кто собирается покупать новый телевизор или хочет значительно усовершенствовать старый, олдфагам желающим поностальгировать или подросткам, которые хотят увидеть во что играл батя в детстве. Буду упоминать бренды которыми сам пользуюсь, не сочтите за рекламу, можете подобрать любую понравившуюся альтернативу. Правда в этом случае не гарантирую что все будет работать и Вы вложитесь в 40$. Все манипуляции, которые я рассмотрю ниже, не требуют специальных знаний или опыта, ну может совсем немного. С прошивкой через ПК и настройкой справится любой, у кого есть желание и время.
1) Цветопередача. Удивительно, но даже в среднем ценовом сегменте попадаются телевизоры с матрицами, которые вместо красного передают малиновый, а вместо черного темно-серый.
2) Процессор. Если он более-менее мощный, то должен обеспечивать стабильность изображения и отсутствие рывков в динамичных сценах, сценах с движением. Как это проверить? Например, запустить с флешки отрывок из фильма Red https://www.youtube.com/watch?v=oSsiIqOYrDk c 3:53.
4) Не гонитесь за 4K, 8K и прочими сверхразрешениями. 80% контента в интернете хорошо если доступно в Full HD. Нетрудно догадаться что Full HD видео на 8K телевизоре будет смотреться не очень, а на Full HD вполне нормально. Кроме того, не у всех интернет позволяет передать поток 4K и не каждый tv box справится с такой нагрузкой.
Итак, у нас уже есть телевизор. Я опишу мой комплект аксессуаров, у Вас он может отличаться, смотрите по своему бюджету и желанию.
1) X96 Mini Amlogic S905W,
20$. Опционально в комплекте кроме hdmi может быть крепление на стену или выносной ir-датчик. У меня ни того ни другого не оказалось, поэтому с продавцом сошлись на том, что он сделает 50% скидку на беспроводную клавиатуру.
2) Клавиатура с тачпадом UKC Mini i8,
6$. Заряжается от micro usb, заряда хватает надолго.
3) Геймпады Ergo GP-100 PC Black, 2 шт за
4) USB-хаб SVEN HB-012
7$. Т. к. геймпады у нас проводные, поэтому musthave.
10 см от usb-a разъема, разрезаем кабеля и соединяем провода по цветам, изолируем. Всё.
Теперь идем на 4pda, регистрируемся там если еще этого не сделали, и изучаем инструкцию по прошивке, которая максимально подробно описана здесь https://4pda.ru/forum/index.php?s=&showtopic=848620&view=findpost&p=68441704. Делаем все по инструкции. Первый раз у меня это заняло 30-40 мин, в последующем больше 5-10 мин на прошивку не уходило. Да, я прошивал свою приставку очень много раз, в том числе и после ее окирпичивания. Саму прошивку я для себя выбрал RedPoisonATV S905W STABLE NEW https://4pda.ru/forum/index.php?showtopic=936891&view=findpost&p=82009215.
Её же и рекомендую, т. к. с ней не придется отдельно устанавливать драйверы для геймпадов или настраивать их с помощью левого софта. Все работает «из коробки» вполне стабильно.
Стоит сказать что есть и другие способы прошивки, но через ПК быстрее и проще.
Когда все получилось с прошивкой, подключаем приставку к телевизору. По возможности к интернету ее лучше подключить через сетевой кабель, а не через wifi. Также, для того чтобы управлять телевизором и приставкой с одного пульта, рекомендую настроить HDMI-CEC.
Итак, мы на финишной прямой. Чтобы довести дело до конца, нужно настроить эмуляторы и скачать образы игр. Для этого вернемся на уже знакомы нам 4pda. Для NES.emu (эмулятор Денди) и MD.emu (эмулятор SEGA) все можно настроить и без инструкций (вся настройка по сути заключается в назначении клавиш геймпада и некоторых косметических моментов), для ePSXe (эмулятор Play Station) нужно будет скачать дополнительно биос и open gl плагин, подробнее как это сделать описано здесь https://4pda.ru/forum/index.php?showtopic=374388. Дальше останется только скачать образы игр, найти которые можно где угодно, например на https://www.old-games.ru/.
Что мы в итоге получили? Ультрабюджетный вариант smart tv на андроид, ютуб без рекламы, возможность смотреть фильмы/каналы и играть в олдскульные игры с Dendy, Sega и PS1. При желании, можно геймпады и tv box взять с собой на дачу, в отель или к друзьям, чтобы поиграть в Tekken, Mortal Combat, Battle city, Super Mario или Road Rush. Будьте осторожны, залипнуть в игры можно очень надолго! Я предупредил.
Ремонт кухонного 19 дюймового ЖК телевизора. Часть 2

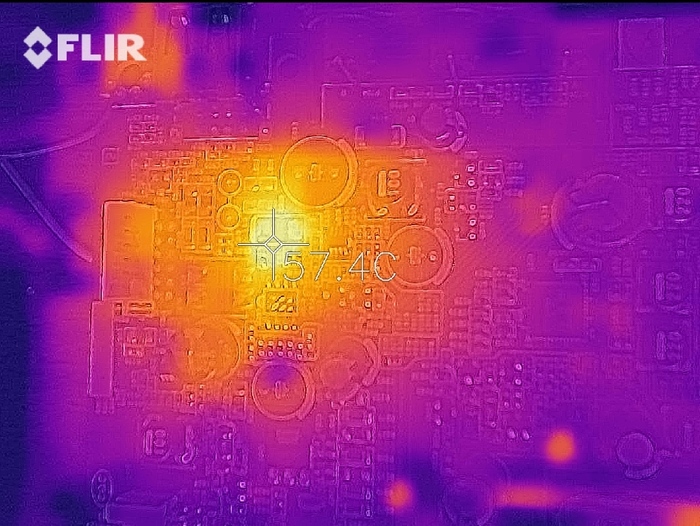

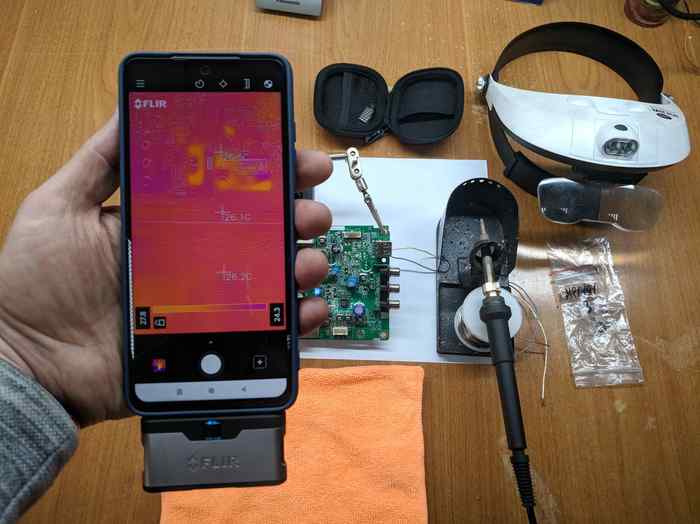

Достаём свою любимую тепловизионную приставку FLIR ONE, подключаем к смартфону, и высматриваем место локального нагрева на майне

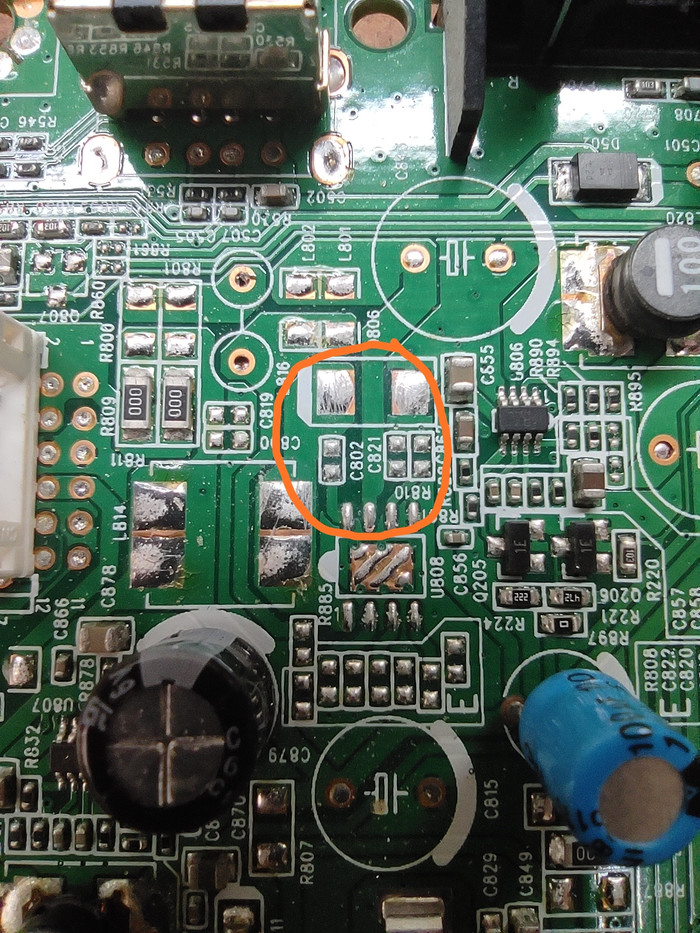

Вот оно, обведено красным.
Однако эта область на плате не распаяна, и греться здесь нечему, в теории ))
В связи с тем, что обычный объектив и ИК объектив на тепловизионной приставке смещены примерно на 1 см, то берём в руки термопару, и находим-таки виновника.

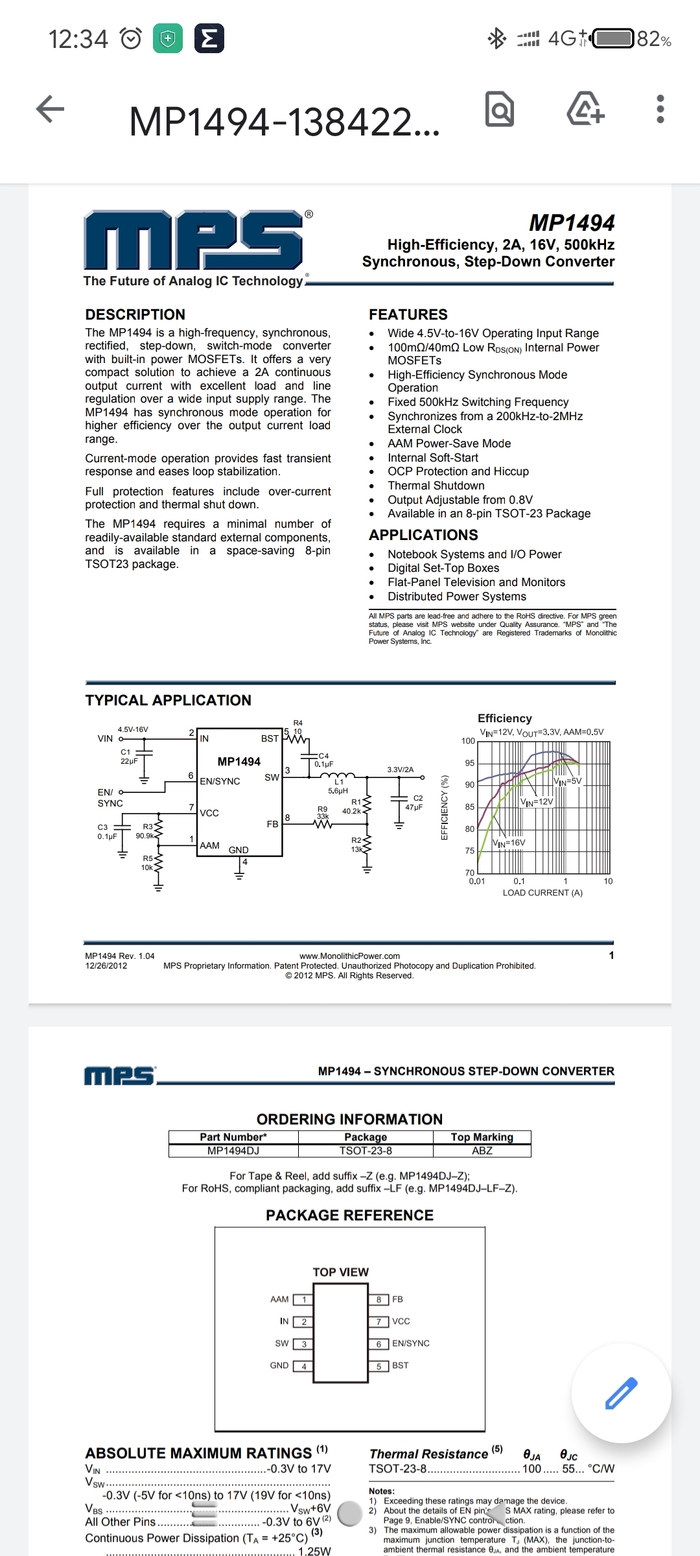

Ищем, что это за элемент, это DC-DC преобразователь MP1494.
Сдуваем его феном, проверяем отсутствие КЗ по 12В на майне.
При прозвонке 2,3 и 4 выводы этого преобразователя показывают нулевое сопротивление.
Впаиваем в плату, проверяем отсутствие КЗ по питанию, собираем телевизор, включаем его

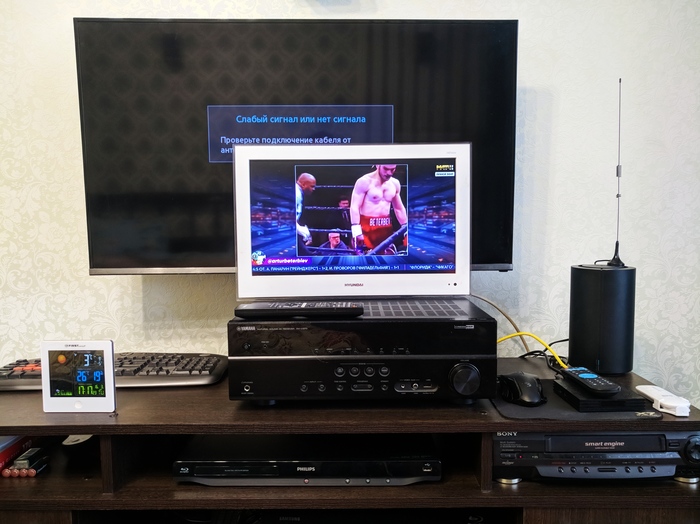

PS: Я не сломал большой телевизор.
