Теплофикационная вода что это
Подача воды теплофикации и утилизации
Теплофикационная вода(ТФВ) предназначена для обогрева трубопроводов, уровнемеров, датчиков измерения расхода и давления импульсных линий и шкафов приборов КИП установки (за исключением вакуумного блока) с автономной схемой циркуляции подогретой теплофикационной воды. Подогрев ТФВ воды происходит за счет тепла выводимой фракции керосиновой 180-230 о С, в теплообменнике Т-27, фракции 360-580 °С вакуумного газойля, в теплообменнике Т-39 или третьего циркулирующего орошения (III ЦО колонны К-2) в теплообменнике Т-31. А в период зимнего простоя установки подогрев ТФВ производится теплом конденсации водяного пара 7 ати в этих же теплообменниках.
Циркуляция теплофикационной воды происходит по схеме:
выкид Н-51/3,4 à Т-27 (Т-39 или Т-31) à прямой коллектор теплофикационной воды à гребенки прямой подачи à тепло спутники à
гребенки возврата à обратный коллектор à прием Н-51/3,4.
Утилизационная вода(УТВ) предназначена для обогрева трубопроводов, уровнемеров, датчиков, импульсных линий и шкафов приборов КИП вакуумного блока, а также нагрева питательной воды котлов-утилизаторов в теплообменнике Т-51. Схема циркуляции подогретой
утилизационной воды работает также автономно.
Подогрев УТВ воды происходит также за счет тепла выводимой фракции керосиновой 180-230 о С, в теплообменнике Т-27, фракции 360-580 °С вакуумного газойля, в теплообменнике Т-39 или третьего циркулирующего орошения (III ЦО колонны К-2) в теплообменнике Т-31. В период зимнего простоя установки подогрев УТВ производится теплом конденсации водяного пара 7 ати в этих же теплообменниках.
Циркуляция утилизационной воды происходит по схеме:
выкид Н-51/1,2 à Т-27 (Т-39, Т-31) à прямой коллектор утилизационной воды à гребенки прямой подачи à тепло спутники вакуумного блока à
гребенки возврата à обратный коллектор à Т-51 à прием насосов Н-51/1,2.
Подпитка системы утилизационной воды производится химочищенной питательной водой котлов-утилизаторов от насосов Н-50/1,2 по схеме:
— выкид Н-50/1,2 à клапан-отсекатель (SV 2599) à регулятор давления (PIRCSA HH L 1170) à линия приема насосов Н-51/1,2. Клапан-отсекатель
(SV 2599) закрывается при повышении давления в линии приема насосов до 8 кгс/см 2 и открывается принудительно по месту (вручную) при снижении
(PIA H L 2308) на линии нагнетания насосов Н-51/1,2. Температура утилизационной воды в приемном коллекторе насосов Н-51/1,2 измеряется термопарой (TIR 2149) и поддерживается регулированием байпасной запорной арматурой теплообменников (до 150 о С).
Промтеплофикационная вода(ПТВ) предназначена для обогрева трубопроводов, уровнемеров, датчиков и импульсных линий и шкафов приборов КИП установки Мерикат II/Аквафайнинг. Подача (ПТВ) воды производится с заводского кольца.
теплофикационная вода
Смотреть что такое «теплофикационная вода» в других словарях:
Теплоэнергетика — I Теплоэнергетика отрасль теплотехники (См. Теплотехника), занимающаяся преобразованием теплоты в др. виды энергии, главным образом в механическую и электрическую. Для генерирования механической энергии за счёт теплоты служат теплосиловые … Большая советская энциклопедия
Теплоэнергетика — I Теплоэнергетика отрасль теплотехники (См. Теплотехника), занимающаяся преобразованием теплоты в др. виды энергии, главным образом в механическую и электрическую. Для генерирования механической энергии за счёт теплоты служат теплосиловые … Большая советская энциклопедия
ТЕПЛОФИКАЦИЯ — ТЕПЛОФИКАЦИЯ, централизованное производство тепла, плановое его распределение и снабжение им потребителей на далеком от места производства расстоянии. Т. в виде районного отопления, отопления ряда зданий, расположенных на одной территории, из… … Большая медицинская энциклопедия
Атомэнергопроект (Санкт-Петербург) — Проверить нейтральность. На странице обсуждения должны быть подробности … Википедия
Водогрейный котёл — устройство для нагревания воды, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений. Для отопления жилых и общественных зданий применяют чугунные секционные В. к., в которых вода нагревается до… … Большая советская энциклопедия
Ленинградская АЭС-2 — Ленинградская АЭС 2 … Википедия
Теплофикационная вода что это
Группа: New
Сообщений: 7
Регистрация: 22.1.2014
Пользователь №: 220573
Доброго всем времени суток!
Задание: развести теплофикационную воду на обогрев технологических трубопроводов на установке.
Система получается достаточно разветвленная.
Система обогрева проектируется с нуля, возникли вопросы:
2. Если проектирование идет с нуля, то следует закладывать шайбы/балансировочные клапаны на каждый спутник?
Группа: Участники форума
Сообщений: 4193
Регистрация: 14.11.2006
Пользователь №: 4724
Группа: New
Сообщений: 7
Регистрация: 22.1.2014
Пользователь №: 220573
Перепад между прямой/обратной 0,12МПа.
Т.к. схемы по сути нет, предполагаю, что по трубопроводу будут потери давления в пределах 0,05-0,1МПа,
то есть закладываю на отводящих спутниках диафрагму/балансировочный клапан с потерей давления 0,02МПа.
П.с. я так понимаю, что вообще потеря давления на диафрагме/балансировочном клапане считается уже по
гидравлическому расчету, но у нас выпуск схем идет по блокам и мне надо изначально определиться
куда и что я буду ставить. Сроки горят, а в голове каша.
Группа: Участники форума
Сообщений: 5907
Регистрация: 12.10.2009
Из: Шантарск-Севастополь (пробегом)
Пользователь №: 39475
Возможен вариант с одним спутником под «технологией». В этом случае его можно начать от подающей и конец врезать также в подающую. Или из обратки в обратку. Здесь перепадом для спутника будет разность давлений в основной трубе между точками врезки.
Группа: New
Сообщений: 7
Регистрация: 22.1.2014
Пользователь №: 220573
Спасибо за ваш ответ.
Схема спутника выбрана по ВСН 168-76 (прямоток с одним спутником).
У меня только одна схема только по одному блоку из девяти готова. Если нетрудно, можете покритиковать?
Расчет выполнен при температуре прямой/обратной воды 110/62 и перепаде давления между прямой/обратной в 0,12МПа.
Сводная таблица по расчету на схеме показана.
Я так понимаю, если длины спутников по расчету меньше 200, то значит схема спутника выбрана верно?
Что значит «посадить»?
Группа: Участники форума
Сообщений: 5907
Регистрация: 12.10.2009
Из: Шантарск-Севастополь (пробегом)
Пользователь №: 39475
По этой схеме ничего не понять. Это что, коллектора с ответвлениями спутников? Как они будут до технологии добираться?
Вы хоть представляете физически насколько это смешные цифры, и наверняка неверные. Что, и 300 и 25 требуют одинакового обогрева? У них одинаковая конструкция спутника? У них одинаковая длина?
Это значит напроектировать так, что вода пойдет по спутникам сверхрасчетного, во много раз, и не достанется основным потребителям.
Рассуждать что-то о спутниках не имея плана технологических и тепловых сетей бессмысленно.
Группа: Участники форума
Сообщений: 909
Регистрация: 5.10.2013
Пользователь №: 208061
Советую выполнить расширенный поиск по слову «спутник» по заголовкам тем. Нашел документы в других темах:
МИНИСТЕРСТВО ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
УКАЗАНИЯ
ПО ПРОЕКТИРОВАНИЮ СИСТЕМ ОБОГРЕВА
ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ И ОБОРУДОВАНИЯ
НА ОТКРЫТЫХ ПЛОЩАДКАХ
В ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
ВСН 2-82
(есть в Норме)
ГИПРОКАУЧУК
ВРЕМЕННЫЕ УКАЗАНИЯ ПО ПРОЕКТИРОВАНИЮ СИСТЕМ ОБОГРЕВА
ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ ГОРЯЧЕЙ ВОДОЙ, ПАРОМ И
ПАРОВЫМ КОНДЕНСАТОМ
РМК-11-87
(есть в Норме)
ВСЕСОЮЗНОЕ ПРОМЫШЛЕННОЕ ОБЪЕДИНЕНИЕ СОЮЗНЕФТЕОРГСИНТЕЗ
АЛЬБОМ ЧЕРТЕЖЕЙ ВНУТРЕННЕГО ТИПАЖА
СПУТНИКИ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ
Т-ТТ-06-85
(гуглится в сети)
Статья 2. Основные понятия, используемые в настоящем Федеральном законе
Статья 2. Основные понятия, используемые в настоящем Федеральном законе
Для целей настоящего Федерального закона используются следующие основные понятия:
Информация об изменениях:
Федеральным законом от 7 декабря 2011 г. N 417-ФЗ статья 2 настоящего Федерального закона дополнена пунктом 4.1, вступающей в силу с 1 января 2013 г.
Информация об изменениях:
Федеральным законом от 7 мая 2013 г. N 103-ФЗ статья 2 настоящего Федерального закона дополнена пунктом 5.1, вступающим в силу с 1 января 2014 г.
Информация об изменениях:
Информация об изменениях:
Федеральным законом от 1 мая 2016 г. N 132-ФЗ в пункт 12 статьи 2 настоящего Федерального закона внесены изменения, вступающие в силу по истечении девяноста дней после дня официального опубликования названного Федерального закона
Информация об изменениях:
ГАРАНТ:
Организации, оказывающие услуги по передаче тепловой энергии и не соответствующие критериям отнесения к теплосетевым организациям, оказывают услуги в порядке, действующем до дня вступления в силу Федерального закона от 1 апреля 2020 г. N 84-ФЗ, до даты окончания текущего периода регулирования, установленного для указанных организаций, но не позднее 31 декабря 2021 г.
Информация об изменениях:
а) реализация тепловой энергии (мощности), теплоносителя, за исключением установленных настоящим Федеральным законом случаев, при которых допускается установление цены реализации по соглашению сторон договора, в том числе установление по соглашению сторон договора цены на тепловую энергию (мощность) не выше предельного уровня цены на тепловую энергию (мощность), поставляемую потребителям единой теплоснабжающей организацией в ценовых зонах теплоснабжения;
Информация об изменениях:
б) оказание услуг по передаче тепловой энергии, теплоносителя, за исключением установленных настоящим Федеральным законом случаев, при которых допускается установление цены на указанные услуги по соглашению сторон договора;
в) оказание услуг по поддержанию резервной тепловой мощности, за исключением установленных настоящим Федеральным законом случаев, при которых допускается установление цены услуг по соглашению сторон договора;
Информация об изменениях:
Федеральным законом от 28 ноября 2015 г. N 357-ФЗ в пункт 19 статьи 2 настоящего Федерального закона внесены изменения
Информация об изменениях:
Федеральным законом от 7 декабря 2011 г. N 417-ФЗ статья 2 настоящего Федерального закона дополнена пунктом 19.1, вступающей в силу с 1 января 2013 г.
Информация об изменениях:
Информация об изменениях:
Информация об изменениях:
Информация об изменениях:
Информация об изменениях:
Федеральным законом от 30 декабря 2012 г. N 318-ФЗ в пункт 29 статьи 2 настоящего Федерального закона внесены изменения
Информация об изменениях:
Федеральным законом от 30 декабря 2012 г. N 318-ФЗ в пункт 30 статьи 2 настоящего Федерального закона внесены изменения
Информация об изменениях:
Федеральным законом от 30 декабря 2012 г. N 318-ФЗ в пункт 31 статьи 2 настоящего Федерального закона внесены изменения
Информация об изменениях:
Федеральным законом от 7 мая 2013 г. N 103-ФЗ статья 2 настоящего Федерального закона дополнена пунктом 33, вступающим в силу с 1 января 2014 г.
Информация об изменениях:
ГАРАНТ:
См. комментарии к статье 2 настоящего Федерального закона
Надежность работы систем теплофикации и технология обработки подпиточной воды
В отечественной практике и в странах СНГ основная масса воды для теплофикационных целей готовится в водогрейных котлах. Надежность теплоснабжения зависит от качества подготовки воды, направляемой на подпитку котлов.

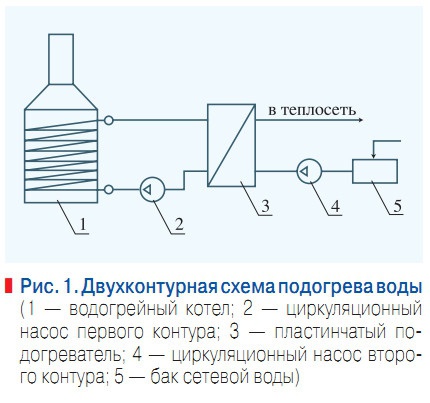

Рис. 1. Двухконтурная схема подогрева воды

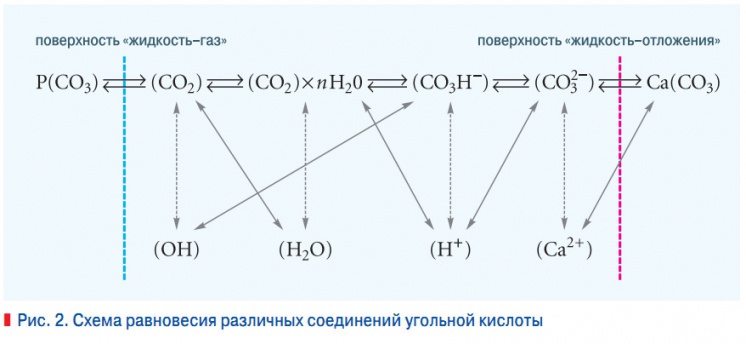

Рис. 2. Cхема равновесия различных соединений угольной кислоты

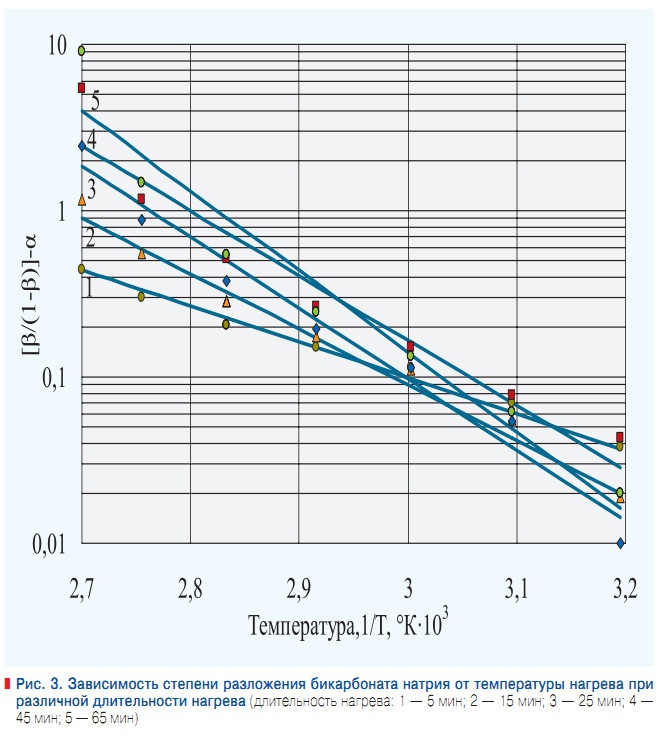

Рис. 3. Зависимость степени разложения бикарбоната натрия от температуры нагрева при различной длительности нагрева

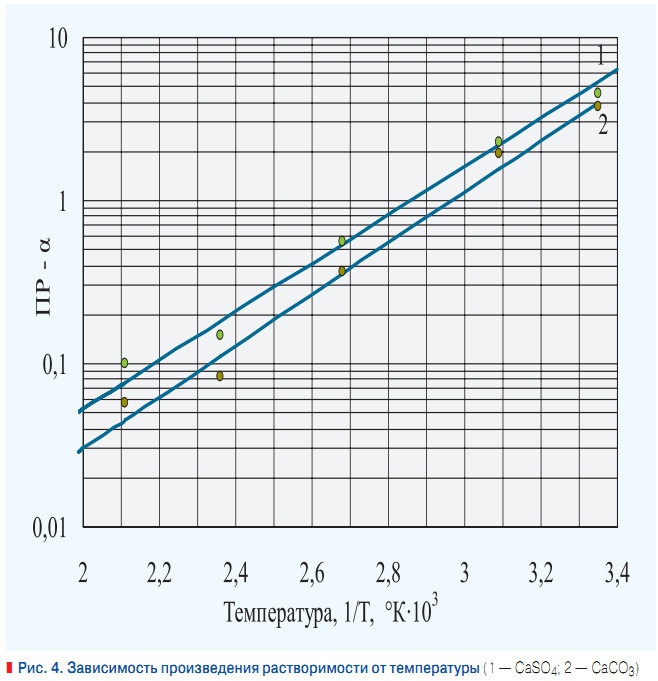

Рис. 4. Зависимость произведения растворимости от температуры

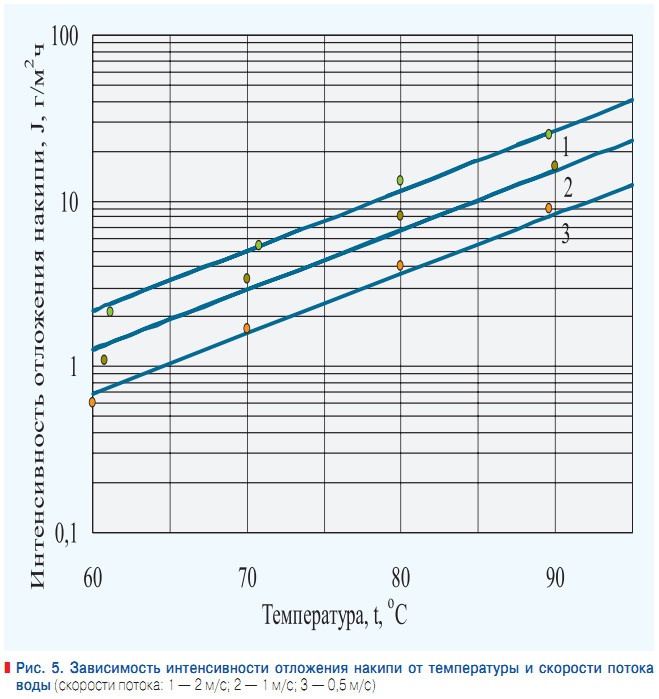

Рис. 5. Зависимость интенсивности отложения накипи от температуры и скорости потока воды

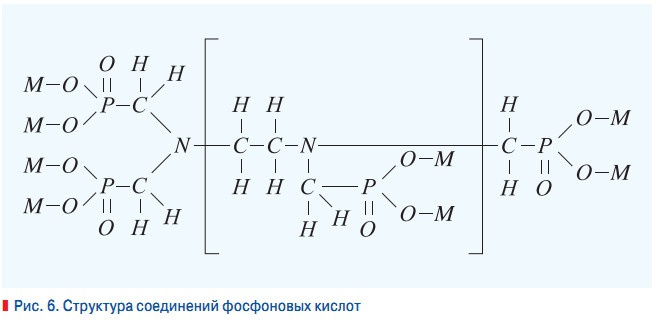

Рис. 6. Cтруктура соединений фосфоновых кислот

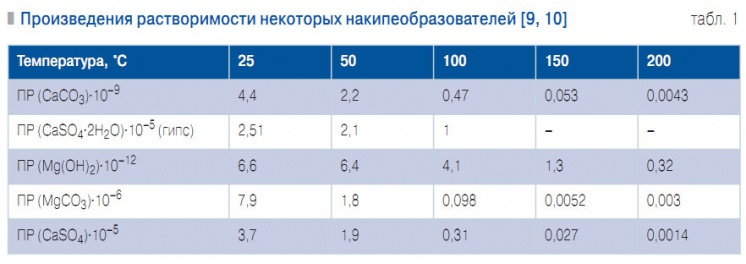

Табл. 1. Произведения растворимости некоторых накипеобразователей [9, 10]
При больших объемах очищаемой воды, составляющих несколько тысяч м 3 /ч, очистка воды представляет серьезную экологическую и техническую проблему. Так, при подготовке воды методом умягчения, при жесткости исходной воды 7 мг÷экв/л и расходе умягченной воды 1000 т/ч только расход поваренной соли на регенерацию фильтров составляет 29 т/сут. Примерно такое же количество засоленных стоков (в пересчете на твердые соли) поступает в поверхностные водоемы, вызывая их засоление.
Интенсивность накипеобразования на греющих поверхностях нагрева зависит от жесткости и щелочности очищенной воды в зоне нагрева. При щелочности нагреваемой воды 1,3–1,4 мг÷экв/л и продолжительности нагрева 40–60 с (характерной для водогрейных котлов) интенсивность накипеобразования при температуре подогрева до 130–150 °С столь значительна, что в течение отопительного сезона на каждом квадратном метре поверхности труб в котле отлагается около 2 кг отложений.
Для тех же температур и качества воды для сетевых подогревателей, в которых продолжительность нагрева не превышает 5 с, интенсивность отложений такова, что аналогичная масса отложений карбоната кальция (2 кг/м 2 ) образуется после 6– 7-летнего периода эксплуатации. Учитывая изложенное, С.П. Высоцким для теплофикационных систем предлагается двухконтурная схема подогрева воды в водогрейных котлах и подогревателях [1].
При таких параметрах в 1,7–2,5 раза может быть ухудшено качество воды, в такое же количество раз уменьшена производительность водоподговительной установки или принята упрощенная технология очистки воды (например, методом подкисления). Учитывая весьма незначительные потери воды в первом контуре, применение двухконтурного подогрева воды и упрощенная технология обработки воды во втором контуре позволяет существенно снизить затраты на реагенты и уменьшить загрязнение окружающей среды.
В качестве подогревателей в системе подогрева воды были использованы пластинчатые подогреватели «Альфа Лаваль». Следует отметить, что при использовании систем очистки воды необходимо удалять из воды только те соединения, которые создают проблемы: накипеобразования, коррозии, гигиенические и др. При существующей схеме обработки воды методом умягчения исходной воды удаляется магний, который не создает каких-либо проблем с накипеобразованием.
Однако его удаление создает дополнительные экологические проблемы со сбором засоленных стоков. При умягчении совершенно не удаляются бикарбонат-ионы, которые создают коррозионные проблемы, а также увеличивают вероятность карбонат-кальциевого накипеобразования за счет возникновения карбонат-ионов при гидролизе бикарбоната натрия и проскоке ионов кальция в фильтрат. Влияние отдельных параметров на интенсивность накипеобразования было показано в [7].
Однако при этом требуется уточнение влияния степени гидролиза соединений гидрокарбонатов, механизмы процессов переноса к поверхностям нагрева и влияние изменения произведений растворимости карбоната кальция и гипса. В водном растворе устанавливается равновесие между тремя соединениями угольной кислоты СО2, СаСО3 и Са(НСО3)2 водородными и гидроксильными ионами.
В карбонатно-бикарбонатном равновесии можно рассматривать взаимодействие отдельных компонентов в трех фазах: 1 — газообразной, характеризуемой отдельным парциальным давлением СО2 в газах, контактирующих с жидкой фазой, 2 — жидкой, в которой СО2 абсорбируется с газовой фазы и карбонаты, растворяясь, переходят в жидкую фазу, 3 — твердой фазы, в которой происходит образование новых кристаллов карбоната кальция или растворение в результате описанных выше процессов.
Указанные равновесия можно представить схемой (рис. 2). Изменения в системе в результате перехода растворенной угольной кислоты в газовую фазу, например, при изменении температуры жидкости и парциального давления угольной кислоты в результате гидролиза бикарбонат-ионов сопровождается тремя ступенями перестройки системы:
На интенсивность накипеобразования влияет концентрация карбонат ионов, появляющихся при гидролизе бикарбонат-ионов. Исследование изменения степени гидролиза бикарбоната натрия показало, что на степень гидролиза β влияет длительность нагрева воды и температура (рис. 3). Учитывая то, что процесс кристаллизации протекает из пересыщенных растворов с определенным индукционным периодом, очевидно, что время пребывания в зоне нагрева должно быть меньше индукционного периода. В [8] была найдена эмпирическая зависимость индукционного периода от активности ионов для гипса:

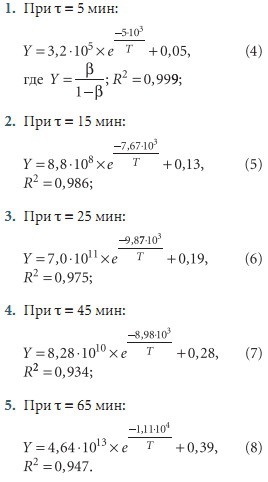

Обработка экспериментальных данных с применением Компертц-уравнения показала, что:
При подогреве исходной воды, поступающей в котлы и подогреватели, возможно возникновение различных видов накипей. При этом соединения будут осаждаться на поверхностях нагрева в определенной последовательности, которую можно выявить исходя из их произведений растворимости (табл. 1). Математическая обработка эксперементальных данных, для двух наиболее представительных с точки зрения накипеобразования солей карбоната кальция и сульфата кальция (ангидрита), позволила установить следующие зависимости произведений их растворимости от температуры (рис. 4):
1. Вероятность выпадения в осадок гипса при подогреве воды до 100 °С:
следовательно, гипс выпадет в осадок, если концентрация (формула) больше концентрации (формула) в 21300 раз.
2. Вероятность выпадения в осадок карбоната магния:
следовательно, карбонат магния выпадет в осадок, если концентрация Mg 2+ больше концентрации Ca 2+ в 208,5 раз.
3. Вероятность образования осадка гидроксида магния существует при подпитке систем теплоснабжения осветленной водой, прошедшей стадии известкования и фильтрации на механических фильтрах. При этом содержание гидроксил-ионов и карбонат-ионов в осветленной воде равны, соответственно, 0,2 и 0,6 мг÷экв/л (0,2 и 0,3 мг÷ион/л). Следовательно, опасность выпадения гидроксида магния на теплопередающих поверхностях появляется при концентрации магния:
Получение такой концентрации магния после осветлителя в практических условиях почти невероятно. Поэтому для предотвращения выпадения гидроксида магния необходимо осуществлять обработку воды в осветлителе в бикарбонатном режиме с нульгидратной щелочностью воды или осуществлять подкисление воды. Кроме указанных факторов интенсивность накипеобразования зависит от температуры теплопередающей стенки и скорости жидкости.
Последняя определяет интенсивность доставки накипеобразователей к теплопередающей поверхности и время пребывания накипеобразователей в зоне нагрева. Мы составили математическую модель процесса накипеобразования и обработали экспериментальные данные, полученные во Всероссийском техническом институте и Московском энергетическом институте [7]. На рис. 5 показана зависимость интенсивности накипеобразования от скорости потока и температуры стенки. Эта зависимость выражается формулой:
где V — скорость потока, м/с; t — температура стенки, °С. Коэффициент корреляции для 1 составляет R 2 = 0,998, для 2 — R 2 = 0,983, для 3 — R 2 = 0,994. Таким образом, основным накипеобразующим компонентом в теплофикационных системах является карбонат кальция. Наибольшая опасность накипеобразования проявится при низких скоростях теплоносителя. При этом изменение температуры греющей стенки от 60 до 90 °С увеличивает интенсивность отложения солей примерно в 13 раз.
Для предотвращения накипеобразования в мировой практике начали широко применять определенные органические фосфорные соединения, использование которых в малых дозах может предотвратить отложение карбоната кальция на стенках трубопроводов [11, 12, 13]. Этими соединениями являются соли эминоэтиленфосфоновой кислоты. Аминоэтиленфосфонаты, более устойчивые к гидролизу по сравнению с полифосфатами, практически не образуют ионов фосфатов в воде.
Аминоэтиленфосфонаты имеют полимерную структуру и ингибируют образование отложений за счет порогового эффекта, увеличивая энергетический барьер реакции взаимодействия кальция и карбонат-ионов. Структуру соединений фосфоновых кислот можно представить в виде, представленным рис. 6. Индекс М представляет собой ионы водорода или металла или комбинацию этих катионов. При n = 0 структура представляет собой моноаминоэтиленфосфат, n = 1 — диаминоэтиленфосфонат и n = 2 — триаминоэтиленфосфонат.
