Тилтротатор для экскаватора что это
Tiltrotator и другие: навески для экскаватора
Навесное оборудование значительно расширяет базовые возможности спецтехники. Благодаря этим приспособлениям, к примеру, погрузчики можно модифицировать до грейферов или уборочной техники, а экскаваторы использовать для разрушения зданий или в качестве тех же погрузчиков.
Казалось бы, в мире сменного навесного оборудования уже все давно изобретено, но технический прогресс не стоит на месте. Ежегодно на рынке спецтехники появляются новые виды навесок, созданных для удовлетворения отраслевых запросов в специальном оборудовании для выполнения определенных работ.
Что такое Tiltrotator
Tiltrotator (тилтротатор, рототилт) – наклонно-поворотное гидравлическое устройство (вращатель), позволяющее увеличить маневренность и точность работы ковшом и другим навесками. Сам по себе тилтротатор является промежуточным механизмом между стрелой и дополнительным оборудованием экскаватора. С помощью этого устройства экскаватор превращается в машину, обладающую почти ювелирной точностью работы оборудования.
Машины, оснащенные тилтротаром, имеют значительно более широкие возможности. Например, обратная лопата экскаватора за считанные секунды превращается в прямую. При этом отдельные модели вращателя имеют ограниченный угол вращения, а другие оснащены полноповоротным механизмом. Пример неограниченного угла вращения вокруг своей оси – ротаторы RotoBox от компании HKS.
Среди наиболее известных производителей вращателей – компании Engcon (Швеция), Indexator (Швеция) Rototilt Group AB (Швеция). Не случайно мировая тройка лидеров состоит из шведских брендов, ведь тилтротатор был изобретен в Швеции в компании Noreco в 80-х годах. Навески широко распространены в ЕС, набирают популярность в США. Но механизмы не так часто встречаются в РФ по причине дороговизны.

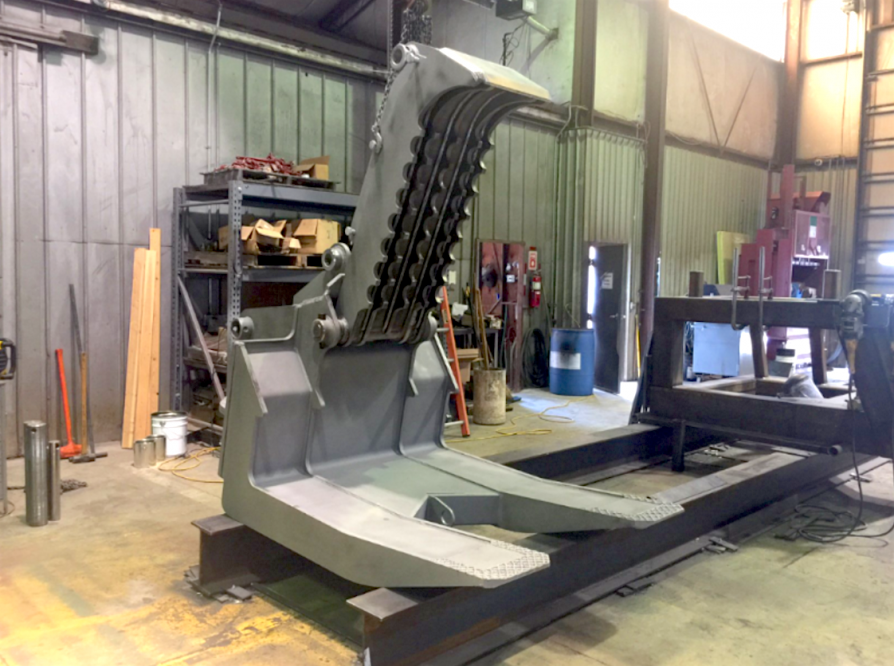

Mega Beak 200: грейфер-универсал
Навесная фреза-ресайклер Asphalt zipper
Asphalt zipper, в зависимости от размеров модели, устанавливается на экскаваторы погрузчики, фронтальные погрузчики, или даже трактор. Установка предельно проста – фреза навешивается на стандартный ковш, при этом подключение оборудования к гидравлической системе погрузчика не требуется. Навесной механизм имеет собственный автономный силовой агрегат производства John Deere или Cummins, мощностью от 99 до 260 лошадиных сил.
Супер скребок из Австралии
У компаний, которые при работе используют конвейеры, извечной проблемой является просыпание материала. Кроме финансовых потерь, на некоторых предприятиях просыпание сырья (к примеру, химикаты или минеральные удобрения) может быть просто опасно. Специально для таких случаев австралийская компания Oreclean предлагает инновационное навесное оборудование в виде телескопически выдвигаемого скребка.
TRM (Telescopic Raking Machine) представляет собой планировочный ковш шириной 900 или 1500 мм. Он устанавливается на экскаватор Bobcat E50 вместо стрелы и при полном выдвижении может дотянуться скребком на расстояние до 5,8 метров. В процессе работы, из-под конвейера извлекается весь рассыпанный материал, который потом убирается при помощи мини-погрузчика, а скребок машины восстанавливает поверхность земли.
Система установки навески Telescopic Raking Machine откалибрована на нагрузку в 600 кг и при ошибке оператора или, при контакте ковша с препятствием, обеспечивает сохранность бетонного фундамента. Предусмотрена функция наклона для работы на неровной поверхности на угол в 15 градусов. Для удобства транспортировки стрела может быть зафиксирована в вертикальном положении.
В статье использованы материалы с официальных сайтов производителей, портала о навесном оборудовании для спецтехники Naveska.info.
Видео: Партнёрская программа от сервиса «Перевозка 24»
Статьи
Категории
Последние статьи
Подписаться
Раз в месяц мы рассылаем подборку выгодных акций, экспертных статей и полезных видео. Подпишитесь, чтобы быть в курсе.
Фильтрация
Тилтротатор HammerMaster NOX – гигантский прорыв в индустрии!
Время чтения: 3 минуты
Данный материал рассказывает об опыте использования тилтротатора европейской компанией. Мы надеемся, что он будет полезен и найдет отклик у российского потребителя.
Компания Derek W. Hancox Ltd (Великобритания) — это семейный бизнес, основанный в 1982 году, изначально специализировавшийся на сдаче техники в аренду. Являясь давним поклонником тилтротаторов, владелец компании Дэрек У. Хэнкокс эксплуатировал оборудование различных брендов на протяжении многих лет, но именно тилтротатор HammerMaster NOX по-настоящему впечатлил его. Компания приобрела свой первый TR14NOX на экскаватор Doosan 140 — специалисты были так впечатлены, что заказали второе наклонно-поворотное устройство для своего Doosan 160.
Ищете тилтротатор? Наши специалисты всегда помогут с выбором.
Напомним, что тилтротатор — это наклонно-поворотная платформа, которую неформально называют «запястьем» между рукоятью экскаватора и навесным оборудованием. Тилтротатор позволяет вращать навесное оборудование вокруг своей оси и наклонять до 55° в двух направлениях.
Вскоре Derek W. Hancox Ltd начала поставлять оборудование для строящихся объектов в Португалию, Францию, Бельгию, Германию, Ирландию и Шотландию. С течением времени компания ощутила требование рынка к специализированному землеройному оборудованию, которое бы удовлетворило потребности индустрии строительства полей для гольфа. За последние двадцать лет перечень оборудования в компании расширился и постоянно обновлялся с учетом последних инноваций; также расширился спектр предоставляемых услуг.
Одним из последних контрактов стал проект по очистке территории от деревьев и подлеска в лесу Дин в графстве Глостершир для возвращения участка к состоянию вересковой пустоши.
«Мы были так впечатлены производительностью тилтротатора, что купили демонстрационный экземпляр прямо на выставке, понимая, что он обладает большим потенциалом для формирования специальных площадок и песчаных ловушек на полях для гольфа. Логика заключалась в том, что нужных контуров можно было достичь с гораздо меньшим количеством маневров, что, в свою очередь, привело бы к меньшему разрушению грунта, а также к экономии времени», — рассказал директор компании Шон Хэнкокс.
«В тот момент мы были одними из самых первых пользователей тилтротаторов в Великобритании, и с течением лет мы приобрели больше наклонно-поворотных устройств у различных производителей. За это время мы определили преимущества, а в некоторых случаях и недостатки одного продукта по сравнению с другим», — продолжает он.
Так в чем же преимущества HammerMaster? При выборе тилтротатора решающими факторами специалистов компании были компактность и плавность работы, а также отсутствие цилиндров для функции наклона.
Гидроцилиндры в некоторых моделях очень уязвимы, и их замена сопряжена как с материальными затратами, так и с простоем техники. Если бы этого можно было избежать, преимущества были бы очевидны.
По словам Шона Хэнкокса, компания решила перейти на тилтротаторы без цилиндров: «Мы понесли большие потери, связанные с гидроцилиндрами в оборудовании других марок, но эта проблема была устранена в рототилтах HammerMaster. Мы всегда стремимся улучшить нашу работу, и если мы находим лучшее решение, то используем его».
«До сих пор мы были крайне впечатлены тилтротатором TR14NOX, установленным на нашем новом экскаваторе Doosan 140. Так что мы разместили дополнительный заказ на еще одну комбинацию Doosan+HammerMaster для выполнения лесных работ», — делится впечатлениями Шон.
Увеличенный градус наклона
Он добавляет: «HammerMaster — это гладкая и плавная система, очень простая в управлении, а также имеет увеличенный градус наклона, что делает ее еще более универсальной и гибкой».
Действительно, непрерывное вращение тилтротатора HammerMaster на 360 ° и углы наклона до 2×55 ° делают его универсальным соединением. Отсутствие цилиндров позволило сделать компактную конструкцию без каких-либо выступающих частей. Устройство удобно в обслуживании, так как имеет только две точки смазки, меньше изнашиваемых деталей, а гидрокомпоненты встроены в цельный литой корпус.
Червячный привод работает в постоянной масляной ванне. Запатентованная функция наклона обеспечивается за счет поршневой системы с резьбой. Благодаря закрытой системе риски повреждений снижаются, а сила наклона остается постоянной. Навесное оборудование, требующее высокого расхода масла, также не является проблемой для функционирования тилтротатора NOX.
Шон также был впечатлен компоновкой тилтротатора: «Раньше мы подключали оборудование напрямую, но, очевидно, бывают случаи, когда может потребоваться установка на машину гидромолота или другого навесного оборудования; компоновка HammerMaster позволяет просто отключить тилтротатор, чтобы сделать это».
«Если HammerMaster продолжит выполнять свою работу так же хорошо, как и сейчас, мы, вероятно, переключимся полностью на этот бренд. По моему мнению, производитель попал в точку с данной конструкцией, и это большой прорыв в сфере тилтротаторов», — добавляет Шон.
В линейке тилтротаторов HammerMaster NOX представлено пять моделей, которые монтируются на экскаваторы грузоподъемностью от 3 до 25 тонн. На тилтротатор можно установить большой перечень навесного оборудования, а благодаря стандартному поворотному соединению с системой high-flow (c повышенным потоком) обеспечивается хорошая устойчивость к обратному давлению.
Остались вопросы? Задайте их нашему специалисту.
Что такое «тилтротатор» и с чем его едят?
Ранее мы уже начинали тщательно разбирать повышение производительности экскаваторов с помощью дополнительного навесного оборудования (подробнее в №6 за 2019 год и на igrader.ru). В №1 за 2020 год мы выясняли в каких случаях стоит приобретать быстросъёмное устройство. Но как-то упустили из виду ещё один узел, позволяющий куда более эффективно использовать рабочее оборудование экскаватора, на что наши внимательные читатели не преминули указать.
Собственно, исправляем оплошность и знакомимся с тилтротаторами.
Итак, исходя из названия, образованное от слияния английских слов tilt — «наклон» и rotator — «поворотное устройство», уже можно понять назначение этого вспомогательного наклонно-поворотного устройства. Оно помогает более гибко работать подвешенным к рукояти стрелы экскаватора оборудованием.
«В последние годы тилтротатор приобретают всё большую популярность в России и Европе. Их основным преимуществом является возможность поворота рабочего оборудования под разными углами, что очень важно для коммунального строительства и работ в ограниченном пространстве, где нужно выполнять планировку откосов или оканавливание под разными углами.
Также тилтротаторы могут стать незаменимыми помощниками при работе с грейдером или захватом, так как позволяют дотянуться до самых труднодоступных или «слепых» зон», — объясняет менеджер по продуктовому маркетингу строительной техники John Deere Антон Веремчук.
По словам экспертов, пока подавляющее число покупателей навесного оборудования для экскаватора использует его, устанавливая напрямую на стрелу. Хотя тилтротатор повысит скорость земельных и не только работ минимум в два раза.
«Наибольшая эффективность достигается при использовании нескольких видов навесного оборудования: ковши, грейферы, мульчеры и т. д. В таком случае экскаватор выполняет не только земельные работы, но и участвует в погрузо-разгрузочных и монтажных работах.
Многофункциональность и скорость критически важны при строительстве и содержании инфраструктуры, поскольку такие объекты требуют выполнение широкого спектра задач в короткий период времени», — рассказывает директор по развитию ЗАО МГК «Интехрос» Ратибор Коновалюк.
На рынке представлены как полноповоротные механизмы, так и с ограниченными углами. И те, и те — удовольствие не дешёвое, так как производят их в Европе и США.
Как выбрать?
«Выбирать тилтротатор следует исходя из параметров базовой машины. Главными параметрами являются вес и гидропоток. Также рекомендую заранее согласовать с производителем тилтротатора список планируемого к использованию навесного оборудования.
Некоторые виды оборудования требуют большего расхода рабочей жидкости, и это требует прокладки дополнительных гидролиний по стреле при монтаже тилтротатора.
Касательно управления у тилтротаторов нет проблем по совместимости с экскаваторами, потому что настройка ведётся с приглашением представителей официального дилера, и все гарантийные обязательства сохраняются после установки».
Но, говорят, с лихвой окупается за счёт меньших затрат на топливо, большего объёма выполняемых работ и отсутствия необходимости задействовать другие виды техники.
Кстати, многие производители тилтротаторов предлагают в базовой комплектации и квик-каплеры, что ещё ускоряет решение задач. Наиболее распространены наклонно-поворотные устройства с гидроцилиндрами.
«Для наклона в вертикальной плоскости могут применяться гидроцилиндры или гидромотор (гидропривод). Тилтротаторы с гидроцилиндрами имеют больший габаритный размер и больше точек смазки, а тилтротаторы с гидроприводом, в свою очередь, удобнее использовать в стеснённых условиях», — уточняет Антон Веремчук.
«Конструктивно тилтротаторы с боковыми гидроцилиндрами шире вариантов, где наклон обеспечивается ротаторами. Из-за этого при рытье траншей минимальная ширина траншеи ограничена именно габаритом гидроцилиндров наклона, однако такая компоновка существенно легче в обслуживании, отличается более высокой ремонтопригодностью и ниже по стоимости», — конкретизирует Ратибор Коновалюк.
По его словам, в обслуживании тилтротаторы не отличаются от другого гидравлического оборудования — главное, очищать и шприцевать вовремя.
К слову, поворотные механизмы для использования с навесным оборудованием хоть и традиционно закрепились в связке со стрелами экскаваторов, но всё же их можно устанавливать и на другие виды техники.
«Иногда тилтротаторы устанавливают на гидравлические крано-манипуляторные установки. Основная цель — увеличение перечня навесного оборудования, доступного к использованию: кроме крюка используют грейфер, бетоносмеситель, люльку, ковш, гидромолот и многое другое навесное оборудование. КМУ обладают значительным вылетом стрелы, и в комбинации с НПУ ускоряются работы по обслуживанию ЛЭП», — перечисляет представитель ЗАО МГК «Интехрос».
Эксперт John Deere говорит, что с помощью тилтротатора можно расширить функционал и для экскаватора-погрузчика. В этом случае, например, обратная лопата станет прямой.
А вам доводилось использовать тилтротатор? Поделитесь своими впечатлениями на igrader.ru.
Подготовил Артем Щетников
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Тилтротатор. Для чего нужен Tiltrotator?
Что такое тилтротатор, для чего он нужен и где используется этот «зверь»? Тилтротатор (tiltrotator), или, как его еще называют, рототилт — это поворотное вспомогательное устройство, позволяющее вращать навесное оборудование (ковш, грейфер и т.д.) экскаватора вокруг своей оси. Сам по себе тилтротатор является промежуточным механизмом между стрелой и дополнительным оборудованием экскаватора.
Тилтротатор — гидравлический вращатель
Тилтротатор в работе на экскаваторе VOLVO
Итак, мы выяснили, что тилтротатор — это гидравлический вращатель для экскаваторов и другой экскаваторной спецтехники, позволяющий увеличить маневренность и точность работы ковшом и другим навесным оборудованием. Существуют различные виды вращателей для экскаваторов, у отдельных моделей ограниченный угол вращения, у других полноворотный механизм вращения. Например, RotoBox имеет неограниченный угол вращения вокруг своей оси.
С помощью гидравлического тилтротатора экскаватор превращается в машину, обладающую почти ювелирной точностью работы оборудования. Оснащенные тилтротаром экскаваторы имеют значительно более широкие возможности. Например, обратная лопата экскаватора за считанные секунды превращается в прямую лопату!
Какие компании производят тилтротаторы? Сейчас на рынке представлено множество поворотных механизмов от различных компаний, но зачастую для различных брендов делают одни и те же производители. Одни из самых известных производителей — это компании: Engcon (Швеция), Indexator (Швеция). Не случайно большинство производителей шведы, т.к тилтротатор был изобретен в Швеции компанией Noreco в 1980-х годах. На данный момент тилтротаторы широко распространены в Европе, набирают популярность в США. Однако, механизмы довольно редко встречаются в России и других развивающихся странах по причине дороговизны.
Читайте далее:
Тилтротатор для экскаватора что это
Сообщение
| Многообразие задач при производстве механизированных работ требует применения различных инструментов. HKS предлагает самый большой ассортимент оборудования с функциями поворота и вращения для решения таких задач. Безразлично, будь то только простой поворот или вращение или и то и другое совмещено в одном изделии. Везде, где гидроцилиндры занимают много места и требуют дополнительной защиты от повреждений, применяются компактные и надежные гидроприводы HKS. |  |
Подробное описание и технические характеристики можно найти в XT RB TR RUS на русском языке
XTRATILT
Многолетний опыт и инновации сделали XtraTilt еще более надежным, надежным и долговечным. Благодаря специальным очистителям с обеих сторон, серия XtraTilt уже по своей сути защищена от проникновения грязи в корпус и, следовательно, не требует обслуживания. Это значительно снижает эксплуатационные затраты.
 | Стандартный угол поворота: 100° / 140° / 180° Удерживающий момент до 165 000 Нм Рабочее давление до 250 бар 54 версии с 18 размерами Другие углы поворота доступны по запросу |
ROTOBOX
С RotoBox появляется возможность увеличить увеличить радиус действия навесного оборудования до 360°. Радикальное увеличение возможностей техники позволяет ставить перед техникой новые задачи и области ответственности. Дополнительное масло-роторное соединение также позволяет оптимально использовать гидравлические инструменты с очень высокими требованиями к маслам.
 | Крутящий момент до 12 000 Нм До 8 оборотов в минуту Рабочее давление до 175 бар В 7 размерах до 55гт |
TILTROTATOR
Благодаря TiltRotator вы можете панорамировать свой инструмент одновременно в обоих направлениях ± 55 ° (другое по запросу) и бесконечно вращаться. Эти две функции позволяют быстро и точно осуществлять трехмерное пространственное позиционирование инструмента, что повышает эффективность и производительность.
С компактным и надежным поворотным блоком TiltRotator является несомненной альтернативой традиционным вариантам с использованием цилиндров. Для TiltRotator используется оптимизированный XtraTilt с повышенным крутящим моментом и уменьшенной общей высотой. В сочетании с системой быстрой смены инструментов он является залогом эффективности на каждой строительной площадке
Стандартный угол поворота 2×55 ° без цилиндра (больше по запросу)
Удерживающий крутящий момент до 90.000 Нм
Крутящий момент до 43 000 Нм
До 8 оборотов в минуту
Компоновка различных модулей
Совместимость с любым быстроразъемным соединением (механическим, гидравлическим, полностью автоматическим)
Совместимость с любым экскаватором
ДАТЧИК GPS
Новый датчик HKS, установленный на TiltRotator, передает данные для наиболее точного управления на оборудованном экскаваторе. Датчик HKS измеряет положение вращения (+/- 1°), а затем передает точные данные о положении TiltRotator, XtraTilt или RotoBox через соответствующее приложение непосредственно в кабину экскаватора.
После передачи данных они затем отображаются на панели управления внутри кабины в 2D или 3D и отражают движения TiltRotator и ковша или захвата. Это позволяет точно позиционировать, например, глубину выемки или маркировку местности, что повышает безопасность на каждой строительной площадке. Это поможет, например, предотвратить повреждение кабельной трассы или слишком глубокие выемки грунта.
Дополнительным преимуществом является то, что вы можете работать с точными данными о местоположении в труднодоступных местах, потому что все можно отслеживать на панели управления. В программном обеспечении соответствующее вложение уже нанесено графически и позволяет точно отображать рабочий процесс и соответствующее точное позиционирование. Датчик HKS экономит много времени и делает экономически выгодную работу возможной, так как больше не нужно делать разметку местности или перепроверять ее.
Позиционирование TiltRotator передается через датчик, который крепится к RotoBox и подключается к панели управления с помощью соответствующего кабельного соединения через интерфейс CANBUS. HKS Tiltrotator интегрирован в систему управления MOBA. Все производители контроллеров могут интегрировать датчик в контроллер или уже иметь HKS в списке реализации.
 | · Эффективная работа благодаря экономии времени, так как больше не нужно размечать местность · Четкое управление рабочим процессом из кабины водителя без выхода · Возможность работы в плохо видимых местах · Точные результаты измерений исключают возможность ошибки · Снижение расхода топлива · Максимальная точность и скорость · Простое понимание программного обеспечения благодаря реализованной графике TiltRotator, XtraTilt и RotoBox · Лучшее качество HKS · Простая и быстрая установка датчика · Работа в условиях плохой видимости |
Мы готовы предоставить Вам любую дополнительную информацию о фирме HKS и её продукции, ответить на все вопросы в любом удобном для Вас формате, по почте или телефону
