Выбираем электрический водонагреватель
Поэтому, прежде чем вы приступите к выбору прибора для покупки, рекомендуем определиться в первую очередь с типом водонагревателя, который может быть принципиально установлен в вашем доме, офисе или на даче.
Предлагаемые для покупки водонагреватели делятся на Проточные и Накопительные.
И те и другие могут с успехом обеспечить комфортное получение горячей воды. Плюсы и минусы тех и других рассмотрим несколько ниже, но сразу же обращаем ваше внимание на то, что проточные водонагреватели имеют достаточно большую электрическую мощность потребления, а это не всегда обеспечивается либо возможностями электросетей квартир и домов, либо выделенным для вас лимитом потребления мощности.
При покупке водонагревателя так же следует учитывать, что и проточный и накопительный электрические водонагреватели могут работать только в системе холодного водоснабжения с избыточным давлением не ниже 1 атмосферы (отдельные виды накопительных водонагревателей от 0,5 атмосферы). Это легко обеспечивается при центральном водоснабжении. В случае же забора воды из колодца или скважины, данное требование выполняется применением дополнительного оборудования – мембранных баков.

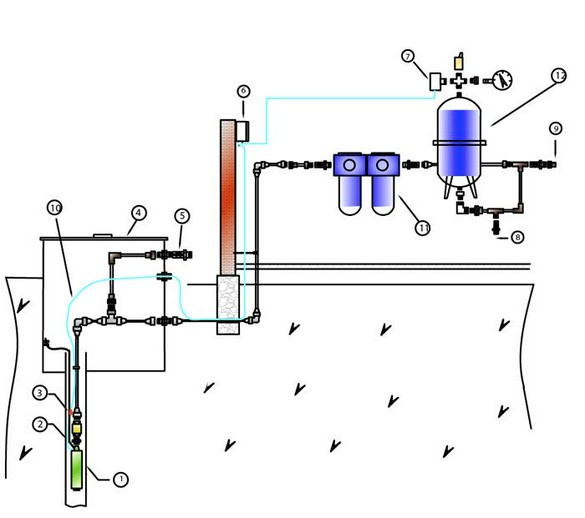

Применение баков мембранного типа позволяет поддерживать постоянное и достаточное давление в системе холодного водоснабжения, обеспечивающего возможность использования водонагревателя даже при неработающем насосе.
Проточные водонагреватели.
В проточных водонагревателях холодная вода нагревается в момент протекания ее через нагревающийся электричеством ТЭН. Потребление электроэнергии и включение ТЭНов в проточных водонагревателях происходит автоматически при открытии крана. При закрытии крана водонагреватель отключается.
В простых водонагревателях данного типа вода нагревается до температуры, которая определяется мощностью нагревателя и расходом холодной воды через него. В более сложных аппаратах на выходе устанавливается желаемая температура воды и она поддерживается с помощью автоматики постоянной, независимо от ее расхода, в том числе и от количества одновременно работающих водоразборных точек.
Нагреватели с малой мощностью 3-5 кВт, как правило, служат для нагрева воды только для одной точки потребления (либо душ, либо кран). При этом температура воды на выходе из крана регулируется лишь количеством проходящей через нагреватель холодной воды. Делаете напор больше, температура воды понижается. Делаете напор меньше, температура повышается. Основным недостатком является недостаточно комфортный напор горячей воды.
Рекомендуются как дежурный вариант для городских квартир на время отключения горячего водоснабжения для профилактики. Ориентировочная стоимость 1500-2800 руб.
Нагреватели с мощностью от 7,5 до 12 кВт в большинстве своем способны обеспечивать более комфортное, чем предыдущий класс нагревателей, потребление горячей воды, в том числе обеспечить несколько водоразборных точек одновременно. Ориентировочная стоимость 3000-7500 рублей.
Если вы планируете пользоваться нагревателем в течение всего года, а также обеспечивать нагрев воды для обеспечения нескольких водоразборных точек одновременно, целесообразно приобретать трехфазные водонагреватели с мощностью от 12 до 27 кВт. Ориентировочная стоимость 7500-10000 рублей.
Стоимость проточных водонагревателей с эмалированным баком колеблется в пределах от 4000 до 12000 рублей, а с баком из нержавейки от 5500 до 25000 рублей в зависимости от объема.
Теперь, ознакомившись с основными потребительскими свойствами электрических водонагревателей и оценив возможности ваших электрических коммуникаций, можете смело приступать к поиску нужного Вам прибора.
Как устроен проточный электрический водонагреватель
Содержание
Содержание
Есть давняя традиция — воду нагревать. Это приходится делать независимо от того, где вы живете — в квартире или частном доме. Для этой цели используют накопительные и проточные нагреватели, которые работают от различных источников энергии. В данной статье расскажем подробно про проточные электрические водонагреватели (далее — ПЭВН).
Если максимально кратко описать принцип работы ПЭВН, то получим следующее:
Холодная вода поступает в устройство непосредственно из магистрали;
Вода непрерывно проходит через нагревательный контур прибора;
На выходе из прибора получаем горячую воду.
Теперь более подробно рассмотрим как это работает.
Устройство ПЭВН
ПЭВН конструктивно можно поделить на два типа: универсальный и «кран мгновенного нагрева». Водонагреватели первого типа выполнены в виде закрытого корпуса с двумя патрубками для впуска и выпуска воды. Такие ПЭВН монтируются вблизи точки водоразбора, например, над раковиной. Некоторые приборы поддерживают работу с несколькими точками. В качестве примера рассмотрим внутреннее устройство одного из подобных ПЭВН фирмы Thermex.
На видео показан разбор этого же водонагревателя:
Механизмы безопасности ПЭВН
Сразу после впуска холодной воды в приборе располагаются датчики протока и температуры. Первый измеряет давление воды и при достижении заданного уровня генерирует сигнал на своих контактах. Именно этот сигнал служит отправной точкой для работы остальной схемы. Если давление падает ниже порогового значения, цепь размыкается. Так работает защита от «сухого хода».
Следующий обязательный элемент — термовыключатель. Существует несколько вариантов исполнения. В самых простых моделях термовыключатель подключен к нагревательному контуру и размыкает его при срабатывании. В некоторых моделях устанавливается дополнительный предохранитель с механическим включением. Для возврата его в исходное состояние придется открыть корпус и нажать кнопку. Ниже приведена принципиальная схема такого ПЭВН.
В приборах с электронным управлением температура контролируется по показаниям выходного термодатчика. Плата управления следит, чтобы своевременно отключить питание нагревательного контура. По такому принципу реализована защита от перегрева.
Третий компонент, защищающий прибор от выхода из строя — предохранительный клапан. Он срабатывает при гидроударе или повышенном давлении воды. При стравливании давлении из предохранительного клапана может просачиваться вода. При использовании предохранительного клапана необходимо позаботиться о дренажной системе.
Нагревательные элементы ПЭВН
Остановимся подробнее на процессе нагрева воды. В большинстве приборов контур состоит из закрытой колбы и находящихся внутри нагревательных элементов — трубчатых (ТЭН) или спиральных. Они подключаются через управляющее реле к цепи питания и преобразуют электрическую энергию в тепловую. Клеммы находятся снаружи колбы, их контакт с водой исключен. Колба обычно используется медная, есть варианты из термостойкого пластика и нержавеющей стали.
ТЭНы бывают медными или стальными, при этом металлы легируют и наносят защитный слой, чтобы лучше противостоять образованию накипи. Именно накипь — злейший враг металлических элементов, неизбежно приводящий к их износу.
Известны также и «сухие» ТЭНы. Это продвинутая версия, в которой исключается контакт нагревателей с водой. Вместо этого ТЭНы помещаются в защитную металлическую колбу, которая уже участвует в теплообмене. Для сухих ТЭНов есть апгрейд — керамический наполнитель. Он служит накопителем тепла, поскольку плавно нагревается и остывает, имеет увеличенную рабочую площадь.
Спиральные элементы изготавливают из специальных сплавов. При протоке воды спираль вибрирует и сбрасывает с себя известковые отложения. В целом спиральный элемент более устойчив к работе в жесткой воде.
Плата управления
Плата управления отвечает за сохранность прибора и его корректное функционирование. Напомним про два обязательных защитных механизма, рассмотренных выше: защита от работы без воды и защита от перегрева. Следующая важная функция — управление температурным режимом. В случае бюджетных моделей с механическим управлением это может быть простое включение и выключение ТЭНов или регулировка их мощности. В более дорогих ПЭВН с электронным управлением можно задавать температуру. Тогда в приборе появляется контроллер, который отрабатывает обратную связь по температуре и давлению воды и управляет мощностью нагрева. Такие модели комплектуются дисплеем и несколькими сенсорными кнопками для интеллектуального управления.
Цепь питания
Заключительная часть, которую рассмотрим — цепь питания. ПЭВН — это мощный потребитель, требующий особого внимания к проводке и соединениям. Поэтому в приборе находится крупная клеммная колодка. Это не случайно — провода должны быть подходящего сечения. Минимальные значения указываются в документации на прибор.
В цепь питания входят клеммы нагревателей и плата управления, от которой запитывается вся остальная электроника прибора. ПЭВН, рассчитанные на несколько точек потребления, обладают мощностью в несколько десятков киловатт и питаются от трехфазной сети. Для защиты от поражения током кабели питания прибора снабжаются УЗО.
Краны мгновенного нагрева
Отдельную нишу занимают так называемые «краны мгновенного нагрева». Это ПЭВН, выполненные в виде смесителя. Устройство таких ПЭВН немного отличается. Здесь ТЭН находится либо в основании смесителя в горизонтальном положении, либо внутри излива в вертикальном.
В таком приборе реализовано гидравлическое управление. Напор и температура находятся в обратной зависимости и регулируются ручкой смесителя. Электроники здесь практически нет, но все рассмотренные защитные механизмы быть обязаны. На некоторых моделях есть дисплей, на который выводится температура, измеряемая термодатчиком.
Проточный электрический водонагреватель — полезный в быту прибор. Принцип его работы прост, но подразумевает потребление большого количества электроэнергии. Помните об этом при выборе нагревателя и подключения его к электросети.
Как установить водонагреватель
Содержание
Содержание
На самом деле, имеется не так уж много причин на то, чтобы купить водонагреватель, но все они веские и прямо влияют на комфортность проживания. Принять волевое решение и оборудовать жилище бойлером заставят ежегодные «приветы» от коммунальщиков в виде двухнедельных профилактических работ, либо отсутствие горячего водоснабжения на даче или в загородном доме.
Новый тренд последних лет, активно набирающий популярность в сети и закрепляющийся в сознании людей — движение DIY (Do It Yourself), что в буквальном переводе означает «сделай сам». «Общество потребления» постепенно изживает себя, что подталкивает людей к выполнению несвойственной им раньше работы. И, как это ни парадоксально, многие из них успешно достигают поставленной цели. Ведь девиз настоящего мастера гласит: «Хочешь сделать что-то хорошо — сделай сам!»
Установка водонагревателя не подразумевает каких-либо неразрешимых сложностей, поэтому всю работу можно выполнить самостоятельно. Почему бы не доказать себе и своему окружению, что умеешь работать не только головой, но и руками? Начнем, как водится, с теории, а вот практическую часть читателю придется проделать самостоятельно — в соответствии с нашей инструкцией.
Задача бойлера — нагрев воды. По конструкции их можно разделить на:
Инструкция по установке полноразмерного электрического водонагревателя
Установку электрического бойлера условно можно разделить на три этапа:
Перед началом работ определяем место установки водонагревателя. Оно должно располагаться в непосредственной близости от точек водоразбора. Такой подход поможет снизить потери тепла при транспортировке нагретой воды из бака к смесителю.
На этапе монтажа водонагревателя на стену, неоценимую помощь окажут инструкция (в ней даны размеры для установки креплений) и физически крепкий помощник, способный, стоя в неудобной позе, какое-то время удерживать конструкцию на весу.
Справиться можно и в одиночку, но следует учитывать, что вес пустого водонагревателя объемом 100 л составляет порядка 30 кг.
Из инструментов потребуются: карандаш или маркер, рулетка, перфоратор, пузырьковый уровень, пассатижи или разводной ключ.
После внимательного изучения инструкции или обмера креплений водонагревателя, на стену наносят разметка будущих отверстий под крепеж, после чего пробуривают их перфоратором.
При нанесении разметки важно контролировать расстояние от верхней точки прибора до потолка. Оно должно составлять минимум 5-7 см. Зазор необходим для подвешивания водонагревателя на крюки или монтажную планку. Правило «семь раз отмерь, один раз отрежь (т. е. просверли)» здесь уместно как нельзя кстати.
Важно понимать, что заполненный бак имеет солидный вес, поэтому крепление к стене должно быть надежным! Как правило, производитель указывает в инструкции необходимые параметры крепежа. В основном, для установки 100-150 л накопительного бака применяются Г-образные крюки диаметром 12-14 мм или болты того же диаметра.
Из-за большого веса, водонагреватели объемом от 80 л устанавливают исключительно на несущие стены. Устройства меньшего объема позволительно монтировать на перегородки.
После закручивания крепежных крюков или установки монтажной планки, нелишним будет проверить «горизонт» пузырьковым уровнем.
Ровная установка накопительного бака важна для эстетического восприятия работы и станет плюсом к карме мастера.
После монтажа бойлера самое время заняться подведением воды к устройству. На этом этапе понадобится следующий инструмент: разводной ключ, аппарат для сварки пластиковых труб (если подведение производится при помощи ПВХ-трубы) и ножницы для пластиковых труб. С расходными материалами (фитинги, вентили, тройники, подмотка и т. д.) придется определиться самостоятельно, исходя из конкретных условий установки. То же касается и материалов, необходимых для организации водопроводной магистрали. Более простой вариант — использование шлангов нужной длины. Монтаж и пайка пластиковых труб более трудоемки и займут больше времени, но такое решение более надежно, практично и эстетично.
Схема подключения водонагревателя к системе водоснабжения выглядит следующим образом:
При подключении к водонагревателю в системе обязательно должен быть предохранительный клапан, защищающий накопительный бойлер от избыточного внутреннего давления во время нагрева воды, а также отсекающие вентили, необходимые для прекращения подачи воды во время обслуживания нагревателя.
Между входным штуцером подвода воды и защитным клапаном не должно быть никакой запорной арматуры! Только в таком случае клапан сбросит избыточное давление и предохранит бак от повреждений в аварийной ситуации.
Между входным штуцером холодной воды и предохранительным клапаном крайне желательно установить тройник, создающий ответвление, чтобы слить воду из бака для его обслуживания или ремонта.
Если дополнительно установить такое же ответвление на выходе горячей воды, слить воду будет еще проще. Открытый вентиль обеспечит хороший приток воздуха внутрь, что облегчит задачу.
В домах с централизованным горячим водоснабжением перед использованием нагревателя важно удостовериться, что вентиль подачи горячей воды в квартиру перекрыт. В противном случае нагретой вами водой смогут пользоваться и соседи (стояк-то общий), а оплачивать этот «праздник горячей воды и неслыханной щедрости» придется владельцу водонагревателя.
После завершения работ по подключению водопровода, нужно открыть запорные вентили водонагревателя, кран горячей воды смесителя и заполнить водонагреватель водой. После того, как воздух выйдет и из смесителя пойдет вода под обычным напором, водонагреватель готов к использованию.
В процессе заполнения бака водой надо тщательно проверить все соединения на предмет течи. В случае обнаружения протечек процесс заполнения нужно прервать и устранить течь.
Существует несколько вариантов подключения к электрической сети. Водонагреватель можно подключить непосредственно к автоматическому выключателю (для бака мощностью 2 кВт будет достаточно автомата на 10 А), либо непосредственно в розетку, подключенную к отдельной линии и защищенную индивидуальным автоматическим выключателем.
Установка электрического водонагревателя малого объема
Накопительные бойлеры малого объема призваны решить локального проблему горячего водоснабжения. Как правило, место их дислокации — кухня или рукомойник ванной комнаты.
План установки маленького нагревателя остается неизменным и во многом повторяет шаги, описанные для их полноразмерных собратьев. Однако есть нюансы, которые следует учитывать:
Установка проточного электрического водонагревателя
Проточные водонагреватели готовят горячую воду по мере необходимости. Это легкие и компактные модели, они не ограничены объемом бака, поэтому могут греть воду в количествах, нужных пользователю. После того, как кран открыт, вода нужной температуры поступает примерно через полминуты.
Монтаж не вызывает особых затруднений. Во многом последовательность действий схожа с установкой накопительного бойлера за тем лишь исключением, что подача и отведение воды производятся без предохранительного клапана и отводов для слива воды. Установка запорной арматуры на входе и выходе из бака необходима. Это позволит без труда демонтировать нагреватель для обслуживания или ремонта.
Не стоит забывать о необходимости перекрыть ввод от общего стояка горячего водоснабжения!
Установка газового водонагревателя
Газовая колонка — пожалуй, самый дешевый способ получить горячую воду, а в газифицированных домах, оборудованных газовыми водонагревателями — и вовсе единственный вариант.
В частном доме для установки газового водонагревателя потребуется разрешение и проектное решение от компании, обслуживающей газовое хозяйство. Необходима организация производительного дымоходного канала, через который из помещения будут отводиться продукты горения. Также потребуется установить газоанализатор, оповещающий об опасной концентрации углекислого газа или утечки природного газа.
В многоквартирном доме, изначально оборудованном газовыми колонками, как правило, необходимо согласовать конкретное оборудование. Также придется подтвердить его соответствие действующим нормам.
В газифицированных многоэтажках (11 этажей и более) от идеи установки газового водонагревателя лучше сразу отказаться. Получить разрешение на его установку — непосильная задача.
Процедура монтажа и подключения к водоснабжению полностью повторяет действия по установке бойлера. Не требуется только установка какой-либо защиты водной магистрали (предохранительный клапан, запорный вентиль и т. д.). Зато возникает дополнительный шаг по подключению камеры сгорания к дымоходу. Подключение, как правило, осуществляется алюминиевой гофрированной трубой нужного диаметра.
Категорически запрещается самостоятельно подключать нагревательные приборы к газовой магистрали! Необходимо вызвать специалистов газового хозяйства. Это же касается и обслуживания газовой арматуры.
Что такое:: накопительный электроводонагреватель
Принцип действия водонагревателя накопительного электрического (в дальнейшем водонагреватель) основан на нагреве определенного объема воды (зависит от емкости прибора), до заданной температуры и поддержании ее на данном уровне в автоматическом режиме. Водонагреватель работает под напором (давлением) холодной воды, выдавая горячую воду практически под таким же давлением.
Скорость нагрева воды зависит:
Устройство водонагревателя
Водонагреватели могут быть сделаны в различных дизайнерских вариантах: вертикальные, горизонтальные, круглые, плоские и т.д. Однако все они выполнены по принципу термоса: внутренний бак, наружный корпус, а между ними теплоизоляционный слой. Такая конструкция необходима, для того чтобы уменьшить тепловые потери, так как вода в нагревателе находится в горячем состоянии.
Составными частями водонагревателя также являются:
Внутренний бак водонагревателя может быть изготовлен:
— из углеродистой стали с эмалевым покрытием или другими видами фирменных покрытий;
Внутренний бак является наиболее ответственным элементом конструкции водонагревателя. Он работает при повышенных температуре, давлении и подвержен коррозии. Поскольку, обычно водонагреватели являются конструктивно не разборными, то срок службы прибора определяется сроком службы внутреннего бака. С этой точки зрения водонагреватели с внутренним баком из нержавеющей стали более предпочтительны, но они существенно дороже.
Расположение водонагревателя при установке
По месту расположения водонагреватели можно подразделить на настенные (от 10 до 200 литров) и напольные (от 150 литров и выше). Поскольку водонагреватель работает под давлением холодной воды, то располагаться он может не обязательно рядом с местом водоразбора, а на некотором удалении, например, в другой комнате. Причем расположение его может быть и на другом этаже, если позволяет давление воды.
Однако следует учитывать, что горячая вода в трубах остывает, и при начале разбора из крана вместо горячей воды сначала будет проливаться остывшая вода, а затем уже горячая. Поэтому для уменьшения данного фактора, водонагреватель желательно размещать как можно ближе к месту разбора горячей воды.
Водонагреватель может быть источником горячей воды для нескольких точек водоразбора, которые достаточно подключить к трубе с горячей водой, идущей от водонагревателя.
Водонагреватель может быть подключен к уже существующей трубопроводной системе, например, в квартире. Это позволяет исключить отсутствие горячей воды во время перебоев централизованного горячего водоснабжения.
Схема подключения водонагревателя к уже имеющейся трубопроводной системе
Подключиться к трубам горячей и холодной воды можно в любой точке, начиная от крана перекрывающего стояк до любой точки трубы.
Чтобы начать пользоваться водонагревателем, необходимо открыть краны 3 и 4, закрыть кран 2. В случае, если кран 2 не закрыт, горячая вода будет уходить в стояк.
Краны 3 и 4 необходимы для того, чтобы можно было обслуживать водонагреватель, не отключая общего водоснабжения квартиры.
Обслуживание в процессе эксплуатации
В процессе эксплуатации водонагревателя ТЭН покрывается накипью, которая состоит из нерастворимых солей кальция и магния. Скорость нарастания нерастворимого осадка зависит от жесткости воды. Этот осадок ухудшает теплопередачу от ТЭНа к воде, увеличивая время ее нагрева.
При значительном заростании ТЭНа, время нагрева воды может существенно увеличиться, при этом сам ТЭН будет работать при значительных температурных перегрузках, что сокращает срок его службы. Поэтому периодически с ТЭНа необходимо удалять накипь. Периодичность чистки ТЭНа зависит от жесткости воды и интенсивности эксплуатации водонагревателя.
Для защиты внутреннего бака водонагревателя от коррозии выполненного из углеродистой стали используется магниевый анод. Еще он называется жертвенный анод, из самого названия видно, что анодом жертвуют для защиты внутреннего бака.
Преимущества и недостатки водонагревателя накопительного электрического по сравнению с другими типами водонагревателей
1. Ввиду малой мощности ТЭНа не требует отдельной проводки.
2. Возможность подключения нескольких точек водоразбора.
3. Возможность удаления водонагревателя от точки водоразбора.
4. Возможность получения горячей воды нужной температуры через смеситель, не изменяя напора воды.
5. Простота пользования.
1. Имеет определенные габариты, которые необходимо учитывать при установке.
2. При полном использовании всего объема горячей воды в водонагревателе требуется определенное время для ее нагрева.
