Подключение датчиков движения к Умному Дому

Рассмотрим все возможные варианты подключения проводного датчика движения к системе Умный Дом.

Датчик движения, подключенный напрямую (не через промежуточную панель сигнализации) может использоваться как для функций охранной системы, так и для управления освещением или ещё каких-то функций, например, для управления вентиляцией.

Шинные датчики

Шинные датчики подключаются по протоколу KNX, CAN (система Larnitech), Modbus (RS-485). Надо сказать, что к любой шинной системе Умного Дома или промышленной автоматики можно подключить обычный датчик движения с дискретным выходом, использовав, соответственно, дискретный вход модуля входов, но при этом у нас будет меньше функциональности, чем у шинного датчика. Например, в шинном датчике может быть не только сенсор движения, но и температуры, освещённости, влажности. Вот датчик Larnitech, в него помимо датчика движения встроен датчик уровня освещённости и инфракрасный передатчик:

Датчик Larnitech, подключаемый к контроллеру по шине CAN, гораздо более чувствительный, чем обычный датчик охранной сигнализации, по этому сходен с профессиональными датчиками движения для управления освещением. Но и стоимость, конечно, далеко не 1000 рублей (196 евро).

А вот универсальный датчик Wirenboard WB-MSW, в него встроено ещё больше сенсоров, включая СО2, микрофон, сенсор влажности.

У датчиков, подключаемых по CAN и по modbus, 4 клеммы для подключения: по двум передаётся шина, по двум питание. У датчиков Wirenboard питание от 9 до 28 вольт постоянного тока, у Larnitech от 11.5 до 27.5 вольт постоянного тока, то есть, можно использовать источник питания как 12, так и 24 вольта. То есть, нужно 4 жилы кабеля. В системах KNX используются две жилы, по ним передаётся и питание и сигнал.

Датчики подключаются шлейфом, то есть, от контроллера кабель до первого датчика, от первого до второго, от второго до третьего и так далее. В системах KNX и Larnitech на одном кабеле могут быть подключены любые шинные устройства. У контроллера Beckhoff или EasyHomePLC на одном шлейфе RS485 должны быть подключены только устройства одного типа, соответствующие драйверу устройств, заданному для этого шлейфа в программе EasyHome.

Подключение датчиков по шине сильно уменьшает количество кабеля, так как на один кабель подключается много датчиков, да ещё и разного типа. Но уменьшает универсальность, так как в дальнейшем можно будет подключать только такие же шинные датчики.

Подключение таких датчиков производится витой парой либо специализированным кабелем для шины RS-485 или KNX.

Датчики охранной сигнализации

«Обычный» датчик системы охранной сигнализации — это вот такое устройство, которое можно увидеть в любом коммерческом помещении:

Менее красивый вариант:

Такой датчик устанавливается в углу помещения. У него угол обнаружения 90 градусов и дальность 8-10 метров, то есть, он наиболее удобный, так как видит движение во всём помещении, кроме небольшой зоны под ним самим. Вот вариант с углом обнаружения 360 градусов:

Стоимость у него, кстати, 960 рублей.

Подключаются такое датчики кабелем ES-04 для систем охранной сигнализации. Можно и витой парой, но 4х0.22 удобнее, так как он более гибкий и тонкий.

У всех таких датчиков, если мы откроем крышку и посмотрим на клеммы, 6 контактов для подключения. Поэтому мне очень часто звонят и спрашивают, как же можно подключить на 4-жильный кабель такой датчик. Клеммы для подключения любого датчика такие:

Тампер — это датчик вскрытия. Когда мы снимаем с датчика крышку, мы видим кнопку, которая при закрытой крышке нажата, а при открытой отжата. Поэтому если вор аккуратно подберётся к датчику сбоку, не вызвав его сработку, и снимет крышку, эта кнопка отожмётся и передаст сигнал тревоги на панель. Эта кнопка называется тампер.

6 клемм слева направо это минус и плюс питания, тревога и тампер.

Если у нас датчик не выполняет функцию системы охранной сигнализации или если к нему подобраться и снять крышку датчика, не сработав его, невозможно, то контакты тампера и не используем вовсе.

Датчики можно подключать на один кабель последовательно, но тогда контроллер не будет знать, какой именно датчик сработал. Например, если за свет на лестнице или на крыльце дома отвечают несколько датчиков, то можно их объединить таким образом.

Два контакта NC (или Alarm или ЩС), когда датчик в покое, соединены, датчик пропускает ток. Если сработал датчик или если обрезали провод или если датчик повреждён, контакты NC размыкаются, это и есть тревога.

При подключении датчика движения к контроллеру надо смотреть, что должно приходить на вход. Напряжение логической единицы. У модулей Овен МВ может быть 220 вольт (модель Ф), 24 вольта (модель ДН) или сухой контакт (модель Д).

У модулей Beckhoff KL1408 это от 11 до 30 вольт.

У EasyHomePLC ещё более широкий диапазон от 9 до 60 вольт.

То есть, при подключении к Beckhoff или EasyHomePLC мы можем использовать напряжение питания датчика как сигнальное напряжение, без дополнительного источника питания. На датчике делаем перемычку от + к NO, со второго NO снимаем 12 вольт и подаём их на вход контроллера. Очень удобно. Надо следить за тем, чтобы минусы питания контроллера и блока питания датчика были соединены, так как контроллер измеряет напряжения относительно своего ноля.

Напряжение питания датчиков движения, как правило, 12 вольт.

Если через контакты Alarm датчика движения подаём 24 вольта, то надо обратить внимание на то, может ли вообще датчик коммутировать 24 вольта контактами NO. Но все датчики могут.

Сухой контакт на входе означает, что через сигнальные контакты вообще не надо пускать никакое напряжение. Для модулей дискретного ввода Wirenboard это выглядит так:

Основные плюсы использования таких датчиков: большой выбор, распространённость и низкая цена.

По тому же принципу мы можем подключать к системе уличные датчики движения разных типов, фотоэлементы, датчики дыма с НЗ выходом.

Специальные датчики движения/присутствия

Это датчики, которые разработаны специально для систем автоматики, их задача обнаруживать движения с гораздо большей чувствительностью, чем обычные датчики движения для систем охранной сигнализации.

Часто их можно обнаружить по названию «датчик присутствия». Хотя, как я писал ранее в отдельной статье, датчиков, которые бы обнаруживали именно присутствие человека и делали бы это идеально, пока не придумали. У таких датчиков гораздо более высокая чувствительность.

Стоимость начинается где-то от 8 тысяч рублей. Но принцип подключения такой же.

У таких датчиков может быть питание 24 вольта, что удобнее для нас. Бывает также встроенный таймер, который отсчитывает время после пропадания движения, не отключая выход. В системах Умный Дом время отсчитывает сам контроллер, так что регулятор таймера датчика можно выкрутить в минимум.

Также там может быть встроенный датчик освещённости, который не включает выход датчика при освещённости выше заданной.

В общем, в плюсе более красивый внешний вид, высокая чувствительность, датчик освещённости. Минус — высокая стоимость.

Датчики для управления светом

Нельзя не упомянуть эту категорию. Это датчики, которые на выход подают 230 вольт при сработке, имеют встроенный таймер и, как правило, датчик освещённости. Продаются очень много где, во всех строительных магазинах. Могут иметь, например, такой вид:

У него сзади три клеммы: L, N и L’. На L и N надо подать питание 230 вольт, на L’ будет появляться 230 вольт при срабатывании датчика.

У такого датчика большой минус — он щёлкает при сработке. Так как он должен коммутировать лампочку, внутри у него не бесшумный транзистор, а реле, оно и щёлкает.

Если хотим управлять светом не через какой-либо контроллер, а напрямую, то вариант отличный. Подойдёт для света в шкафу или в какой-нибудь кладовке, где таймер настраивается один раз и больше его не трогают. Если подключим датчик к системе Умный Дом, то сможем при необходимости отключать таймер, легко менять период включения, в зависимости от времени суток включать по датчику разные группы света и делать ещё какие-то интересные вещи. Лучше для подключения к контроллеру использовать датчик, который даст нам на выходе 12 или 24 вольта, чтобы он был бесшумным.

Я находил однажды на Aliexpress датчик такого вида, как на картинке, на 12 вольт. При этом на клеммах у него были такие же обозначения N и L, что сбивало с толку. Но работал с контроллером EasyHomePLC он отлично. Так что, если удастся найти такой датчик на нужное напряжение, то он нам подойдёт. Тем более, что стоят они несколько сотен рублей.

Однозначно нельзя сказать, какие датчики использовать в каждом случае. С контроллером Wirenboard можно посоветовать универсальный датчик WB-MSW, но, поскольку он расположен на стене, зона обнаружения датчика может быть не очень выгодной. Датчик для охранной сигнализации очень хорошо будет ловить движение в большой зоне, но он не очень красивый. Встраиваемый датчик красивый, но зачастую дорогой. Поэтому иногда лучше в разных помещениях в зависимости от их формы и необходимости измерять там какие-то ещё параметры ставить разные датчики.

570,935 просмотров всего, 166 просмотров сегодня

Источник

Руководство пользователя StreetSiren DoubleDeck

StreetSiren DoubleDeck — беспроводная уличная сирена с креплением для брендированной лицевой панели. Оснащена LED-рамкой и пьезоэлектрическим извещателем, который может выдавать звук громкостью до 113 дБ. Работает до 5 лет от предустановленных батарей. Может питаться от внешнего источника 12 В.

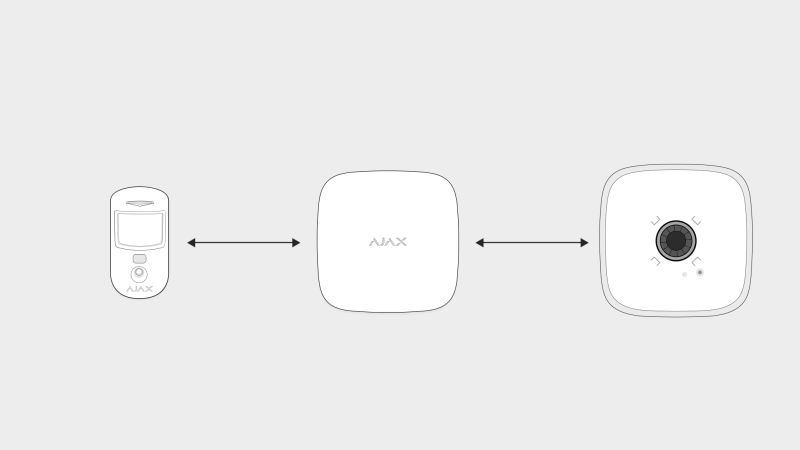

StreetSiren DoubleDeck связывается с хабом по защищенному радиопротоколу Jeweller. Дальность связи — до 1500 метров при отсутствии преград.

Сирена работает только в составе системы безопасности Ajax. Интеграция со сторонними системами и подключение к ocBridge Plus или uartBridge не предусмотрены.

Сирена настраивается через приложения Ajax на iOS, Android, macOS и Windows. Обо всех тревогах и событиях пользователя ставят в известность пуш-уведомления, смс и звонки (если включены).

Систему безопасности Ajax можно подключить к пульту охранной компании. Список охранных компаний доступен на сайте.

Функциональные элементы

Лицевая панель Brandplate продаётся отдельно от StreetSiren DoubleDeck

Принцип работы

StreetSiren DoubleDeck выполняет две задачи:

1. Информирует о тревоге. Устройство реагирует на сработку тампера и тревоги системы безопасности, менее чем за секунду включая сирену и LED-подсветку, что отпугивает злоумышленников и привлекает внимание соседей.

2. Служит индикатором статуса охраны. Сирена может оповещать светодиодной индикацией о том, что объект под охраной, а также уведомлять звуком и светодиодами о задержке на вход/выход. Эти функции будут полезными при управлении системой безопасности с помощью SpaceControl или KeyPad (сирена напоминает о снятии с охраны при входе на объект).

При правильной установке демонтировать и отключить сработавшую сирену непросто: устройство имеет прочный корпус, защищённый зуммер, а также питание от комплектных батарей, благодаря которому сирена продолжит работать, даже если на объекте пропадёт электричество. Также, если система находится под охраной, кнопка включения блокируется, не позволяя выключить сирену.

Сирена оснащена кнопкой тампера и акселерометром. Кнопка тампера срабатывает при открытии/вскрытии корпуса, а акселерометр — при попытке сместить или демонтировать устройство.

Подключение сирены к хабу

Прежде чем начать подключение

Подключить StreetSiren DoubleDeck к хабу может только пользователь с правами администратора.

Чтобы подключить StreetSiren DoubleDeck

Кнопка включения утоплена в корпус и туго нажимается. Для включения можете использовать тонкий твердый предмет. Например, карандаш.

Чтобы произошло обнаружение и сопряжение, StreetSiren DoubleDeck должна находиться в зоне действия радиосвязи хаба, то есть на одном охраняемом объекте.

StreetSiren DoubleDeck выключается автоматически через 6 секунд после включения, если не удалось подключиться к хабу. Для повторной попытки подключения не нужно отключать устройство. Если StreetSiren DoubleDeck уже была приписана к другому хабу, выключите сирену, а затем пройдите стандартную процедуру добавления.

Подключённая сирена появится в списке устройств хаба в приложении. Обновление статусов устройств в списке зависит от установленного в настройках Jeweller времени опроса. Значение по умолчанию — 36 секунд.

К одному хабу можно подключить до 10 сирен.

Состояния StreetSiren DoubleDeck

Иконки

Состояния

Состояния сирены можно узнать в приложении Ajax:

Температура сирены. Измеряется на процессоре и меняется постепенно. Отображается с шагом 1°C.

Допустимая погрешность между значением в приложении и температурой в месте установки: 2–4°CУровень сигнала Jeweller

Уровень сигнала между хабом/ретранслятором и сиреной.

Рекомендуем устанавливать сирену в местах, где уровень сигнала 2–3 деленияСоединениеСостояние соединения между хабом/ретранслятором и StreetSiren DoubleDeck:

Состояние тампера устройства, который реагирует на нарушение целостности корпуса

Что такое тамперНазвание ретранслятора ReXОтображается, если сирена работает через ретранслятор радиосигналаВнешнее питаниеСостояние внешнего питания сирены:

Настройка

Чтобы настроить StreetSiren DoubleDeck:

Учитывайте, что после изменения настроек для их сохранения нужно нажать кнопку Назад.

Имя сирены, которое можно изменить. Имя отображается в тексте СМС и уведомлений в ленте событий.

Имя может содержать до 12 символов кириллицей или до 24 латиницейКомнатаВыбор виртуальной комнаты, к которой приписана StreetSiren DoubleDeck. Название комнаты отображается в тексте СМС и уведомлений в ленте событийТревоги в режиме группВыбор группы, к которой привязана сирена. Можно выбрать одну группу или все:

Независимо от выбранной группы, сирена будет реагировать на активацию и тревоги Ночного режима

Узнать большеГромкость сигнала тревогиС выбранной громкостью сирена реагирует на тревоги системы:

Уровень громкости измеряется на расстоянии 1 метра от сиреныДлительность тревоги, секОпределяет, как долго звучит сирена в случае тревоги: от 3 до 180 секунд на каждое срабатывание. Задаётся с шагом в 3 секундыСигнал тревоги при отрыве

Тревога при срабатывании акселерометра — сирена срабатывает, если провернуть корпус или оторвать устройство от крепления.

Встроенному акселерометру требуется 60 секунд, чтобы запомнить нормальное положение. Не спешите проверять работоспособность функции до истечения этого времениLED-индикацияНастройка светодиодной индикации сирены:

Подробнее об индикацииНастройки оповещенийОткрывает настройки оповещений сирены. Детальное описание настроек доступно нижеТест громкости

Переводит устройство в режим теста громкости

Что такое тест громкости сиреныТест уровня сигнала Jeweller

Переводит сирену в режим теста уровня сигнала Jeweller. Тест позволяет проверить уровень сигнала между хабом и StreetSiren DoubleDeck и определить оптимальное место установки

Что такое тест уровня сигнала JewellerТест угасания сигнала

Переводит StreetSiren DoubleDeck в режим теста угасания сигнала

Что такое тест угасания сигналаРуководство пользователяОткрывает руководство пользователя StreetSiren DoubleDeckВременное отключение

Позволяет пользователю отключить устройство, не удаляя его из системы (доступно для StreetSiren DoubleDeck с версией прошивки 3.71 и выше).

Доступны две опции:

Подробнее о временном отключении устройствУдалить устройствоОтвязывает StreetSiren DoubleDeck от хаба и удаляет её настройки

Настройка оповещений сирены

Когда включено, сирена сообщает о постановке и снятии с охраны в Ночном режиме свечением LED-рамки и коротким звуковым сигналом

Когда включено, сирена сигнализирует о задержке на вход коротким звуковым сигналом

Когда включено, сирена сигнализирует о задержке на выход коротким звуковым сигналом

Что такое задержки на вход и выход

Когда включено, сирена сигнализирует о задержке на вход в Ночном режиме коротким звуковым сигналом

Что такое ночной режим
Что такое задержки на вход и выход

Когда включено, сирена сигнализирует о задержке на выход в Ночном режиме коротким звуковым сигналом

Что такое ночной режим
Что такое задержки на вход и выход

Настройка обработки тревог датчиков

Через приложение Ajax можно настроить, тревоги каких датчиков активируют сирену. Это может помочь исключить ситуацию, когда система безопасности оповещает о тревоге датчика протечки LeaksProtect или любого другого. Параметр регулируется в настройках нужного датчика или устройства:

Настройка реакции на тревогу тампера

Сирена может реагировать на тревоги тамперов устройств и датчиков. Опция по умолчанию выключена. Учитывайте, что тампер реагирует на открытие и закрытие корпуса, даже если система не поставлена под охрану!

Чтобы сирена реагировала на сработку тампера, в приложении Ajax:

Настройка реакции на нажатие тревожной кнопки в приложении Ajax

Сирена может реагировать на нажатие тревожной кнопки в приложениях Ajax. Учитывайте, что тревожную кнопку можно нажать, даже если система не поставлена под охрану!

Чтобы сирена реагировала на нажатие тревожной кнопки:

Настройка индикации сирены после тревоги

С помощью светодиодной индикации сирена может информировать о том, что в системе под охраной была сработка.

Опция работает так:

Благодаря этой возможности пользователи системы и проезжающие мимо патрули охранных компаний могут увидеть, что в системе была сработка.

Индикация сирен после тревоги не работает для всегда активных датчиков, если на момент сработки система не находилась под охраной.

Чтобы включить индикацию сирены после тревоги, в PRO приложении Ajax:

1. Перейдите в настройки сирен:

2. Укажите, о каких событиях сирены будут информировать двойным миганием до снятия системы безопасности с охраны:

3. Выберите необходимые сирены. Нажмите Настройки сирен. Установленные параметры сохранятся.

4. Нажмите Назад. Все установленные параметры применятся.

Функцию поддерживают StreetSiren DoubleDeck с прошивкой 3.72 и выше.

Индикация

LED-рамка сирены дважды мигает красным в правом нижнем углу примерно каждые 3 секунды до снятия системы с охраны.

Индикация включается после того, как сирена полностью проиграет установленный в настройках сигнал тревоги (если включено)

Тестирование работоспособности

Система безопасности Ajax позволяет проводить тесты для проверки работоспособности подключенных устройств.

Тесты работоспособности устройств начинаются не мгновенно, но не более чем через время одного периода опроса хаб–датчик (36 секунд при стандартных настройках хаба). Изменить период опроса устройств можно в меню Jeweller в настройках хаба.

Тесты доступны в меню настроек устройства:

Выбор места размещения

Размещение StreetSiren DoubleDeck определяется её отдаленностью от хаба и наличием между ними преград, препятствующих прохождению радиосигнала: стен, межэтажных перекрытий, расположенных в помещении габаритных объектов.

При выборе места учитывайте слышимость сирены, а также видимость её светодиодной индикации, так как от этого зависит эффективность работы устройства.

StreetSiren DoubleDeck выдерживает жару, холод и перепады температур. Герметичный корпус прошел сертификацию и соответствует классу защиты IP54. Уличная сирена защищена от дождя и снега и может быть установлена на фасаде здания без навеса.

Обязательно проверьте уровень сигнала в месте установки. При слабом уровне сигнала (в одно деление) мы не гарантируем стабильную работу системы безопасности! Как минимум переместите устройство: смещение даже на 20 сантиметров может существенно улучшить качество приема.

Если после перемещения у устройства всё равно низкий или нестабильный уровень сигнала — используйте ретранслятор радиосигнала.

Установка

Подключение внешнего питания

В процессе подключения внешнего питания и эксплуатации StreetSiren DoubleDeck придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.

StreetSiren DoubleDeck работает до 5 лет от комплектных батарей и оборудована клеммами для подключения внешнего питания 12 В —. Внешнее питание рекомендуется подключать, чтобы избежать быстрого разряда батарей в случае установки в местах с низкими температурами или при частых срабатываниях сирены.

До установки устройства обязательно проверьте, нет ли повреждений у изоляции проводов. Используйте только заземленный источник питания. Категорически запрещается разбирать устройство под напряжением! Не используйте устройство с поврежденным кабелем питания.

Чтобы подключить внешнее питание:

После подключения внешнего питания не вынимайте батареи из сирены: они выступают как резервный источник питания.

Система пришлет уведомление о необходимости обслуживания, как только уровень заряда батареи снизится до 20%.

Установка лицевой панели Brandplate

Чтобы установить лицевую панель:

Во время установки панели не снимайте пластиковую рамку и не вынимайте светодиодную ленту из посадочного места!

На пьезоэлектрическом извещателе и на отверстии в защитной пластиковой панели может находиться нетвердеющий герметик. Не вытирайте его! При попадании герметика на руки вытрите его салфеткой.

Установка сирены

Прежде чем монтировать сирену, убедитесь, что выбрали оптимальное место расположения и оно соответствует условиям инструкции.

Рекомендованная высота установки — 2,5 и более метров. Это усложнит злоумышленникам доступ к устройству. Если устройство попытаются сорвать с крепления — система поднимет тревогу. Охранная компания и пользователи получат уведомление о попытке саботажа, а злоумышленников шокирует звук сирены.

Чтобы установить сирену:

Не используйте двустороннюю клейкую ленту ни для временного, ни для постоянного крепления сирены. Лента может не выдержать веса сирены. Также лента со временем пересыхает, что может привести к падению устройства и срабатыванию охранной системы.

Не устанавливайте сирену:

Обслуживание

Регулярно проверяйте работоспособность StreetSiren DoubleDeck. Очищайте корпус сирены от пыли, паутины и других загрязнений в меру их появления. Используйте мягкую сухую салфетку, пригодную для ухода за техникой. Не используйте для очистки устройства вещества, содержащие спирт, ацетон, бензин и другие активные растворители.

Установленные в сирену батареи обеспечивают до 5 лет автономной работы. При разряде батарей система безопасности отправит соответствующее уведомление, а LED-рамка в правом нижнем углу будет плавно загораться и гаснуть при постановке и снятии системы с охраны (если индикация включена), тревоге, демонтаже или вскрытии корпуса сирены.

Изделия должны храниться в упаковке при температуре воздуха от 0 градусов Цельсия до плюс 40 градусов Цельсия и относительной влажности воздуха не более 75 процентов. В помещениях для хранения не должно быть агрессивных примесей (паров кислот, щелочей), вызывающих коррозию.

Технические характеристики

Узнать больше

До 1500 м при отсутствии преград

Узнать больше

Узнать больше

Комплектация

Гарантия

Гарантия на продукцию общества с ограниченной ответственностью «АС Манюфекчуринг» действует 2 года после покупки и не распространяется на комплектный аккумулятор.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки: в половине случаев технические вопросы могут быть решены удаленно!
