Турбулизатор что это такое

Турбулизаторы или вихревые генераторы

Пластинчатые турбулизаторы (ПТ), они же завихрители (по-английски их называют Vortex Generators или просто VG) — это устройства, предотвращающие срыв потока с обтекаемого тела.

Для начала несколько видео о том, как они работают:

Вот статья инженеров компании Mitsubishi, которая упоминается в последнем видео. Она посвящена снижению лобового сопротивления Mitsubishi LANCER IX. Для тех, кто не дружит с английским языком, приведу перевод АННОТАЦИИ

Одной из основных причин аэродинамического сопротивления седанов является срыв потока вблизи задней части автомобиля. Чтобы задержать срыв потока, вихревые генераторы выпуклой формы испытываются на предмет применения на крыше седана. Чаще всего используемые на самолетах для предотвращения срыва потока, вихревые генераторы сами создают сопротивление, но они также уменьшают сопротивление, предотвращая разделение потока вниз по течению. Общий эффект вихревых генераторов можно рассчитать, суммируя положительные и отрицательные эффекты. Поскольку этот эффект зависит от формы и размера вихревых генераторов, они оптимизированы для крыши автомобиля. В данной статье представлены результаты оптимизации, влияние вихревых генераторов на поле потока и механизм, с помощью которого эти эффекты имеют место.

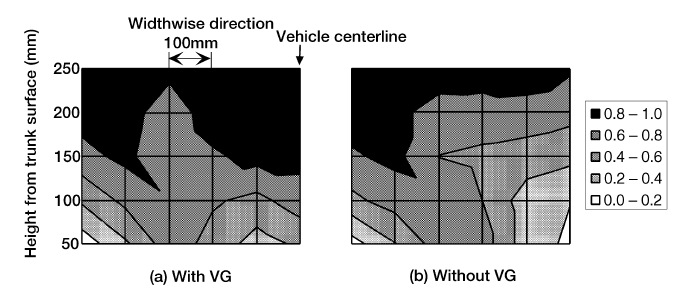

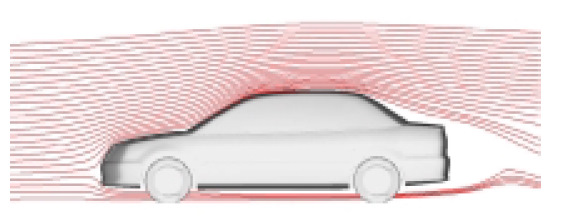

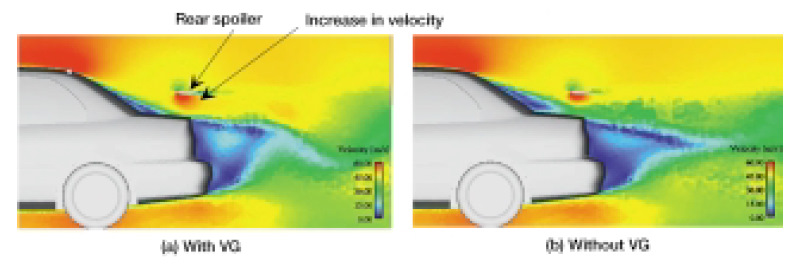

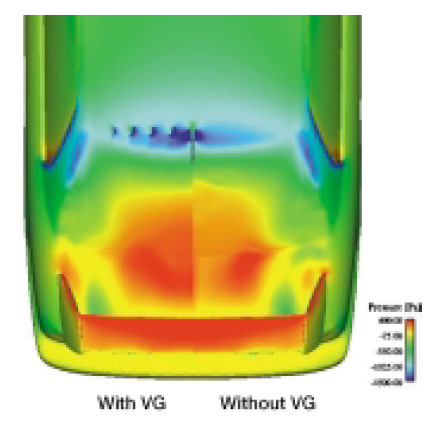

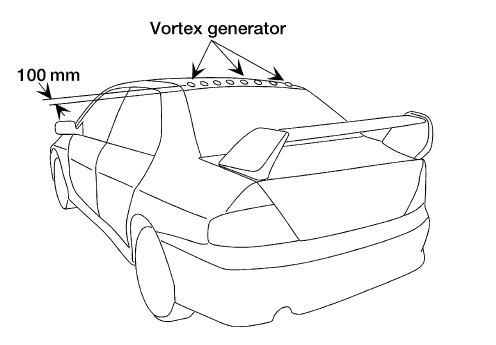

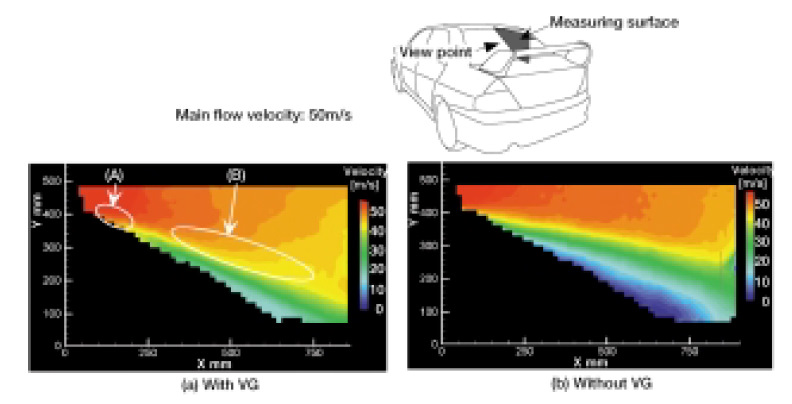

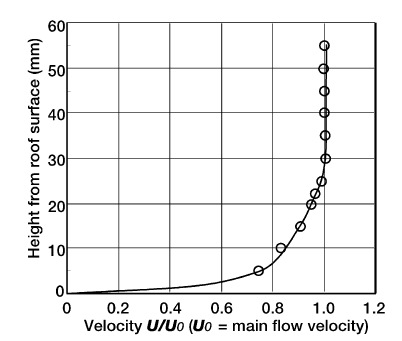

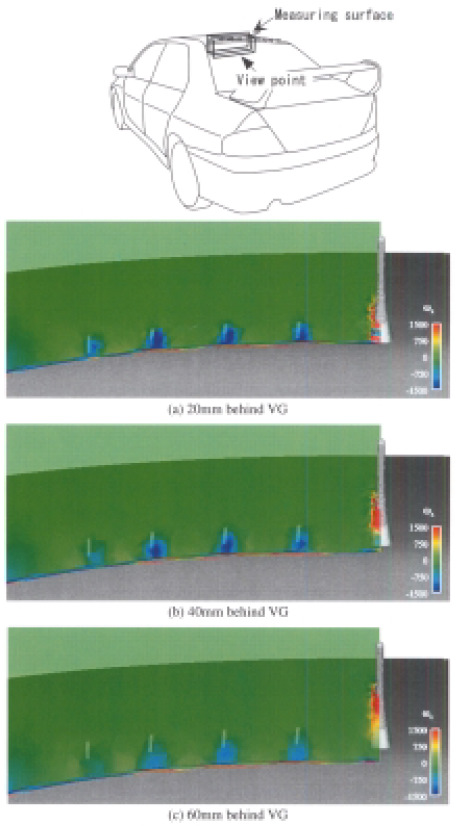

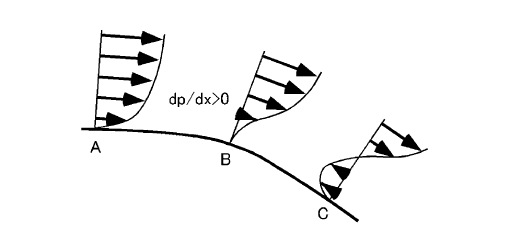

Также привожу рисунки из этой статьи:

Перевод ЗАКЛЮЧЕНИЯ статьи:

По результатам этого исследования можно сделать следующие выводы:

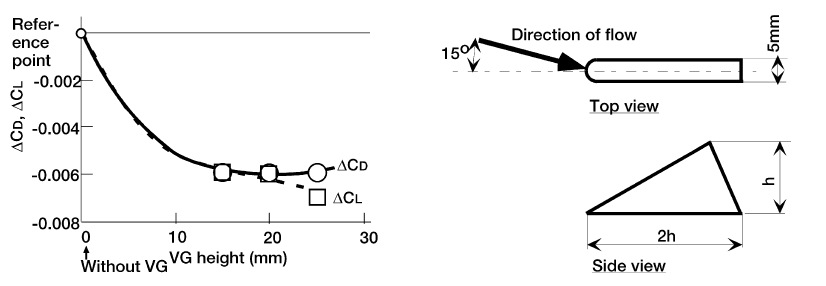

1. Вихревые генераторы (ВГ) были изучены при их установке непосредственно перед точкой срыва потока, чтобы управлять отделением воздушного потока над задним стеклом седана и улучшить его аэродинамические характеристики. Было установлено, что оптимальная высота ВГ практически эквивалентна толщине пограничного слоя (от 15 до 25 мм) и оптимальным способом размещения является их размещение в ряд в боковом направлении на расстоянии 100 мм от конца крыши с интервалами 100 мм. ВГ не очень чувствительны к этим параметрам, и диапазоны их оптимальных значений широки. Лучшие результаты получаются от ВГ треугольной формы, чем от ВГ шишкообразной формы.

2. Применение ВГ оптимальной формы, определённой с помощью вышеупомянутых расчётов, к Mitsubishi LANCER EVOLUTION показало снижение коэффициентов сопротивления и подъёма на 0,006.

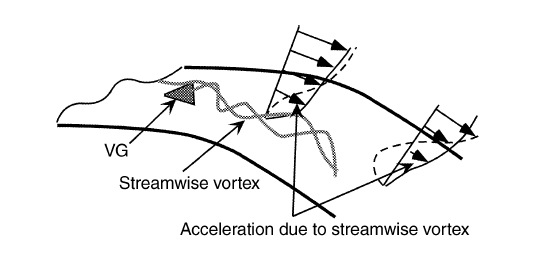

3. Факторы, влияющие на действие ВГ, были проверены путём проведения измерений общего давления, распределения скорости и CFD расчётов. В результате проверок подтверждается, что ВГ создают продольные вихри, которые смешивают верхний и нижний слои пограничного слоя, что вызывает смещение точки разделения потока вниз по потоку, в результате чего область срыва сужается. Исходя из этого, мы можем предполагать, что ВГ приводят к увеличению давления на всей задней поверхности автомобиля, что приводит к уменьшению сопротивления, а также к увеличению скорости вокруг заднего спойлера и уменьшению подъёмной силы.

ВГ треугольной формы, которые продемонстрировали высокую эффективность в этом исследовании, планируются к коммерциализации в качестве аксессуара для седанов после небольших изменений формы в отношении дизайна, юридического соответствия и практичности.

Из данного исследования вытекает, что при правильной установке турбулизаторов можно снизить лобовое сопротивление автомобиля и его подъёмную силу. Первое положительно сказывается на расходе топлива, а также приводит к увеличению максимальной скорости автомобиля. Второе же повышает безопасность движения на высоких скоростях.

На всем известном сайте АлиЭкспресс существует огромное число предложений завихрителей. Все они делятся на четыре вида:

Источник

Газовик

Ознакомление с бытовым и производственным газовым оборудованием. Системами отопления и водоснабжения

Турбулизатор

Турбулизатор или турбулятор

Речь пойдет о турбулизаторах для газовых котлов.

Название

1. Турбулятор — устройство либо элемент конструкции для преобразования ламинарного потока некоторой среды (например, жидкости или газа) в турбулентный.
2. Турбулизатор или завихритель — аэродинамическое устройство, которое к примеру используется для улучшения воздушного потока на авиационной технике. Устанавливается на обтекаемой поверхности летательного аппарата или для внесения в обтекающий поток возмущений с целью его дестабилизации и смещения вверх по потоку точки перехода ламинарного течения в турбулентное.

Смысл почти один и тот же, но судя по названию, с турбулизаторами нам все-таки надо обращаться в КБ “Сухой”. А с турбуляторами – это к нам. Смысл примерно один я буду называть и так итак. Кстати, турбуляторы могут быть активными и пассивными. Активные сами вращаются. Пассивные как правило, просто устанавливаются неподвижно, и своей конструктивной формой “закручивают” горячие выхлопные газы, проходящие через котел.

Назначение

В котлах АОГВ турбуляторы используются только для увеличения эффективности теплообмена, т.е. нагрева пламенем горелки непосредственно теплообменника котла. Турбуляторы, прежде всего находятся в прямом контакте с пламенем горелки и прогорают со временем. Отсюда ухудшение теплообмена, и как следствие ухудшение прогрева котла и, стандартно – резкое увеличение расходуемого котлом газа. По мнению многих специалистов турбуляторы в АОГВ изнашиваются за 5-10 лет. Такой большой разброс дан по тому, что турбуляторы находятся в прямой зависимости от условий, в каком температурном режиме работает наш котел.

Устройство

Турбулизатор изготавливается из металла толщиной 2 мм и имеет такую форму, которая резко замедляет скорость движения раскаленных дымовых газов, проходящих сквозь трубы теплообменника.
Особая конструкция турбулизатора устроена таким образом, чтобы прижимать ламинарные потоки газов к поверхности стенок теплообменника. Работая в агрессивной среде, конструкция турбулизаторов в результате испытывает значительное воздействие разрушающего характера.

Основные функции

Замена

Прогоревший турбулизатор гораздо короче нового. Обычно их меняют целиком комплектом, чтобы потом не залезать в котел еще раз всего ради пары очередных сгоревших турбуляторов. Старый турбулятор просто достается, а новый опускается. На конце турбулятора находятся загнутые “усы”, которые не дают турбулятору провалиться ниже, а заодно и нам перепутать верх с низом.

Есть довольно свободный зазор между стенками труб и турбуляторами. Если покачать новый котел из стороны в сторону мы услышим характерный звон, как будто что-то болтается внутри. Этот звон издают как раз турбуляторы.
Ниже размещены некоторые вспомогательные фото.

Виды турбулизаторов

Существуют всего два вида турбулизаторов. Как мы говорим “большие” и “маленькие”.

1. Маленькие устанавливаются на АОГВ-11,6 и КОВ СГ 43. Длина 430 мм
2. Большие устанавливаются на АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1. Длина 580 мм

Турбулизатор – крайне полезная деталь, целостность которой раз в 5-10 лет неплохо было бы проверить. Особенно, если расход газа с годами все заметнее увеличивается.

Источник

ТУРБУЛИЗАТОР

турбулиза́тор — устройство на обтекаемой поверхности летательного аппарата или его модели для внесения в обтекающий поток возмущений с целью его дестабилизации и смещения вверх по потоку точки перехода ламинарного течения в турбулентное. Впервые Т. в виде проволочного кольца был применён, по-видимому, Л. Прандтлем при исследовании кризиса сопротивления сферы. Используются Т. в основном на поверхности моделей при их испытаниях в аэродинамических трубах. Т. обычно изготавливаются в виде различного рода шероховатостей высотой k. Высота k₁ элемента шероховатости, до которой последняя практически не влияет на Рейнольдса число перехода Re_i = ux_i/ν, является критической, а высота k₂ при которой достигается наименьшее значение Re_i — эффективной. Здесь x_i — координата точки перехода на поверхности тела, ν — кинематическая вязкость, u — характерная скорость. Влияние высоты шероховатости на число Рейнольдса перехода: A = Re_fт/Re_fг(Re_fт — число Рейнольдса перехода при наличии турбулизатора, Re_fг — для гладкой поверхности); δ_1k — толщина вытеснения пограничного слоя в месте установки турбулизатора.

Значения k₁ и k₂ зависят от типа шероховатостей и условий проведения эксперимента, поэтому они устанавливаются эмпирическим путём. Например, для единичной цилиндрической (или двухмерной) шероховатости в несжимаемом потоке имеем:

где — динамическая скорость, ρ — плотность, τ_ω — напряжение трения на поверхности тела в месте расположения Т. В качестве Т. могут использоваться также струи, колеблющаяся стенка, акустические возмущения и др.

На рис. приведены экспериментальные данные влияния Т. в виде изолированной цилиндрической шероховатости на развитие пограничного слоя на плоской пластине. Наиболее сильное влияние Т. на Re_i имеет место для несжимаемого потока; сжимаемость среды, увеличивающаяся с ростом Маха числа M, приводит к снижению его эффективности (в заштрихованной области расположено семейство кривых, отвечающих различными положениям Т.).

Источник
