Тюльпаны в автозвуке что это
Разъем RCA
Для соединения блоков и узлов электронной аппаратуры используется большое количество различных коннекторов. Некоторые разъёмы могут содержать десятки контактов. Для стыковки большинства блоков в единый агрегат применяются конструкции, имеющие всего два контакта. Один является информационным или сигнальным, а другой общим или «земляным» и на схемах обозначается как «GND».
Разъём RCA что это
Композитный разъём RCA или «phono connector» был разработан и применяется для соединения узлов радиоэлектронной аппаратуры с 40 годов ХХ века. Конструкция представляет собой два элемента, условно называемые «Папа» и «Мама». Активный разъём «Папа» устанавливается на кабеле, а пассивный элемент «Мама» обычно является гнездом и монтируется на корпусе электронной аппаратуры. В некоторых случаях, для переходников, пассивный элемент может так же быть установленным на кабеле.
Активный коннектор выполнен коаксиальной конструкцией, где сигнальный вывод расположен внутри металлического стакана, который является экраном и соединяется с общим проводом. Сигнальный контакт является металлического стержнем, который немного выступает за пределы корпуса. Пространство между центральным выводом и корпусом заполняется изолирующим материалом. В бюджетных разъёмах, для этого используется полиэтилен или полихлорвинил, в более совершенных конструкциях применяется текстолит или стекловолокно, а в профессиональных коннекторах изоляцию обеспечивает тефлон или керамика. Корпус изделия может быть изготовлен из металла или пластмассы. В обиходе коннектор такого типа обычно называется «Тюльпан». Соединение сигнального провода с центральным контактом осуществляется фиксацией его под винт или пайкой. Общий провод соединяется с металлическим стаканом пайкой или механическим обжатием жилы в специальном лепестке.
Для надёжной фиксации металлического стакана в гнезде, на нём предусмотрены прорези, которые под пружинивают точку соединения, обеспечивая надёжный контакт. В пассивном элементе коннектора сигнальный провод припаивается к центральной клемме, а «земля» (GND) – к специальному лепестку.
Выступающий центральный контакт активного элемента позволяет соединять отдельные блоки между собой на ощупь. Но это является недостатком, так как сигнальный провод, подключается первым, а контакт по «земле» отсутствует. При подключении некоторых блоков бытовой аппаратуры между собой, возникающая разность потенциалов может привести к повреждению электронных компонентов схемы. Чаще всего это происходит при соединении телевизора с TV — выходом видеокарты.
RCA вход
Чаще всего соединение RCA или «Тюльпан» используется в бытовой электронной аппаратуре для коммутации входных и выходных сигналов. Вход RCA аудио/видео обеспечивает передачу звукового и видеосигнала в соответствии с принятым стандартом по частоте, току и напряжению. Разъём «Тюльпан» это коннектор, состоящий из двух элементов. На бытовой технике входные и выходные гнёзда располагаются на задней стенке корпуса и отличаются маркировкой и цветом. Входные разъёмы звука или вход RCA аудио маркируются «Audio in put» и имеет следующие цвета:
Штекер и гнездо для коммутации видеосигнала всегда имеет жёлтую цветовую маркировку. Вход «Тюльпан», по сравнению с цифровыми интерфейсами, не обеспечивает высокую точность цветопередачи при трансляции видеосигнала от внешнего источника к телевизору. Тем не менее, все бытовые телевизионные приёмники оборудованы такими гнёздами.
Выход RCA (Тюльпан)
Что такое выход RCA аудио/видео. Коннекторы типа «Тюльпан» используются в бытовой технике для соединения отдельных блоков в звуковой комплекс и для подключения акустических систем. Выходные разъёмы звука маркируются «Audio out put» и имеют и окрашены в цвета аналогичные входным сигналам. Если усилитель низкой частоты предназначен для многоканального воспроизведения звука, то гнёзда, на его корпусе имеют следующую цветовую маркировку:
К каждому выходу подключается своя акустическая система, что обеспечивает многоканальное звучание. Такая схема подключения чаще всего применяется в домашних кинотеатрах. В некоторых моделях бытовой техники используются современные интерфейсы, как DVI-I и HDMI. Такие интерфейсы используются в персональных компьютерах, но телевизоры могут быть не оборудованы ими. Для того подключить ноутбук к телевизионному приёмнику приходится использовать адаптер — переходник от HDMI к RCA.
На RCA кабеле, от коннектора HDMI отходят четыре кабеля с гнёздами. Белый и красный, это аудиовыходы RCA соответствующие левому и правому звуковому каналу, через кабель с разъёмом жёлтого цвета транслируется видеосигнал, а чёрный коннектор предназначен для подачи напряжения питания на схему конвертора сигнала.
Вход/выход «Тюльпан»
При выборе коннекторов для соединительных кабелей нужно обращать внимание на компанию-производитель. Изделия некоторых фирм из азиатского региона отличаются плохим качеством своей продукции. Использование низкокачественной пластмассы в конструкции разъёма приводит к тому, что центральный стержень, к которому подходит сигнальный провод, теряет жёсткость фиксации. Это приводит к переменному контакту в соединении. Лучше выбирать разъёмы с текстолитовым или керамическим сердечником. Ненадёжным соединением является винтовой зажим. Лучше всего, когда провод фиксируется пайкой.Корпуса изделий, выполненные из пластмассы, применяются только в бюджетных кабелях. Надёжные RCA коннекторы имеют корпуса из металла.
Как выбрать автомобильный акустический кабель
Акустический кабель: виды и назначение.
Акустические кабеля в современном автомобиле бывают двух видов:
— межблочные, передающие низковольтный сигнал с головного устройства на усилитель.
— акустические, передающие усиленный сигнал к колонкам от усилителя.
Сегодня у автолюбителя необходимость в покупке акустического кабеля для подключения колонок возникает нечасто: аудиоподготовку (включающую прокладку акустических кабелей от «торпеды» к дверям) проходят все современные автомобили – даже в самых бюджетных комплектациях без штатной магнитолы. Акустический кабель может потребоваться разве что при модернизациях штатной аудиосистемы: увеличении количества динамиков, установке сабвуфера и т.д.
Более весомой причиной переукладки провода может быть механическое повреждение старого или неудачный маршрут прокладки: вблизи силовых проводов, реле, контактных групп или других источников помех.
Какой акустический кабель выбрать, если необходимость в его покупке все же возникла? Требование к акустическому кабелю одно: падение напряжения на нем должно быть незначительным, по сравнению с падением напряжения на потребителе (в данном случае, динамиках). Хорошим тоном считается, если сопротивления отрезка кабеля не превышает 5% от импеданса акустики. Медный кабель сечением 2,5 мм 2 покрывает большинство потребностей аудиоакустики, но если такого кабеля в наличии нет, или хочется подобрать оптимум, минимальное сечение можно посчитать по формуле:
S=p*L/R, где
R – необходимое сопротивление (Ом)
Омедненный алюминиевый провод, если его сечение обеспечивает достаточно низкое сопротивление, тоже имеет «право на жизнь», но хотелось бы предостеречь читателя от покупки совсем дешевых кабелей неизвестного производителя – они могут быть даже не алюминиевыми, а вообще из неизвестного сплава. Мало того, что сопротивление их может оказаться намного выше ожидаемого, провода в таких кабелях могут оказаться очень хрупкими. Еще один минус алюминиевого провода заключен в сложности его пайки – слишком тонкое или некачественное омеднение может создать большие проблемы при пайке и ухудшить контакт между кабелем и разъемом или клеммой динамика.
Стоит сказать пару слов об акустических кабелях из витой пары, якобы обеспечивающих защиту от помех. Появились они в подражание витопарным кабелям (например, студийных микрофонов), подключаемым к балансным входам стационарных усилителей. В этом случае витки кабеля действительно важны – они обеспечивают равномерное воздействие помехи на провода кабеля для последующей её (помехи) устранения путем вычитания сигналов. Но провод, идущий к динамикам, вовсе не балансный, никакого устранения помех динамики не производят и, соответственно, ни о какой «помехозащите» в витопарном акустическом кабеле не может быть и речи.
Межблочные кабеля предназначены для соединения усилителя и магнитолы (или двух усилителей друг с другом). Кроме собственно кабеля (к которому предъявляются те же требования, что и к акустическим кабелям), они содержат также еще пару коннекторов на каждый провод. Материал коннекторов заметного влияния на звук не оказывает, чего нельзя сказать о конструкции, качестве изготовления и их соединения с кабелем.
Коннекторы на дешевых межблочных кабелях могут иметь плохую геометрию (будут «болтаться» в гнездах), плохое соединение с кабелем и некачественное покрытие, «облетающее» буквально от пары использований.
Также дешевые коннекторы часто изготавливаются из некачественного сплава, просто ломающегося от вибраций. Вытащить обломившийся штырек из усилителя будет не так-то просто и расходы при этом могут намного превысить цену нормального межблочного кабеля. С подозрением следует отнестись к большинству недорогих «золоченых» коннекторов – они, скорее всего, имеют напыление не из золота, а из гамельтона (медно-цинковый сплав), голдина (медно-алюминиевый сплав) или алюминиевой бронзы. Качество контакта это практически не ухудшает, но если на упаковке кабеля с весьма демократичной ценой написано «Gold coated», то, вполне возможно, что производитель не гнушается прямым обманом и перед вами явно некачественное изделие.
Характеристики акустических кабелей
— расщепленный центральный контакт обеспечивает более надежное соединение;
— лепестковый наружный контакт имеет свойство ослабевать со временем из-за разгибания лепестков от вибрации;
— цанговая конструкция наружного контакта позволяет зафиксировать разъем в гнезде, обеспечивая надежный контакт и предохраняя разъем от выпадания.
Длина кабеля должна соответствовать расстоянию между подключаемыми элементами автоакустики с небольшим (5-10%) запасом. Совершенно непонятно, откуда взялось популярное требование прокладывать акустические кабеля с большим запасом – чем больше длина кабеля, тем больше его сопротивление и, следовательно, тем выше падение уровня сигнала. Поэтому излишки кабеля оставлять не следует.
Тип кабеля.
Кроме рассмотренных акустических и межблочных кабелей, в продаже встречаются линейные шумоподавители, внешне выглядящие как межблочный кабель с небольшим устройством посредине. Линейный шумоподавитель представляет собой ни что иное, как гальваническую развязку линейного кабеля, призванную устранить шумовой эффект от несогласованности уровней питания усилителя и головного устройства. Подобные несогласованности могут возникнуть вследствие электрических помех или плохого контакта в каком-либо из питающих проводов усилителя или головного устройства. В этом случае применение шумоподавителя может помочь, но следует иметь в виду, что входящий в состав шумоподавителя трансформатор неизбежно внесет искажения в проходящий через него звуковой сигнал. Поэтому такой шумоподавитель можно рекомендовать лишь в качестве «крайнего средства».
Управляющий провод используется для управления включением/выключением усилителя и предотвращает его бесполезную работу при выключенном головном устройстве (магнитоле). Также его можно использовать для управления активной или автоматической выдвижной антенны. Подключается этот провод к контакту «REM» усилителя и головного устройства.
Подключение телефона к аудиосистеме через «тюльпаны»
Многие владельцы EX-ов и других моделей Infiniti знают, что у них в подлокотнике есть разъем RCA под тюльпаны. И мало кто знает для чего они и как их можно использовать.
Когда я купил я машину, я не запаривался с музыкой, и записывал всё на диски, потом мне это дело надоело, болванок становилось всё больше и было не удобно, да и на диск записывать можно всего лишь 20 песен. В интернете я узнал что, с помощью одного кабеля можно подключить телефон, либо плеер (разъем 3.5 мм.) к этим «тюльпанам» и прослушивать музыку через телефон, и забыть о дисках. Такой кабель у меня уже был (остался от старой камеры, при помощи него подключали камеру к телевизору). Ну я решил попробовать, подключил, и у меня ничего не работало (что то сделал не правильно). Ну и забил на это дело, и купил FM трансмиттер, пользовался им недолго, т.к. качество звука было хуже чем по радио, и были посторонние шумы. Далее я узнал что есть такое устройство под названием YOUTOUR, которое читает все флешки и т.д. и подключается в разъем магнитолы, и выводится в барадчок.
Ну я все таки решил попробовать еще раз подключить телефон через RCA кабель к тюльпанам, сначала подключил по цветам
1. красный, но у меня его не было
2. белый ✓
3. желтый ✓
В итоге играла одна правая сторона, потом тыкал-тыкал, и заработало все.
Все заработало когда вставил в красный разъем — белый, а в белый — желтый.
Сначала я был просто удивлен качеством звука, и бассами, такого качественного звука в этой машине я еще не слышал, звучание намного лучше чем с дисков.
Бассы чувствуются даже на малой громкости, а когда с дисков или по радио, они чувствуются ближе к половине громкости.
А теперь я опишу подробно что и как делать.
==============================================================
1) И так, первым что нам понадобиться, это вот такой вот RCA кабель
2) Вот эти самые разъемы
4) Нажимаем кнопку «DISC-AUX» два раза, что бы наверху была надпись «AUX»
5) Подключаем телефон, либо там плеер, и радуемся!
Только один так скажем минус, треки переключать можно только с телефона.
Ну вот и всё! Всем спасибо кто прочитал данную запись! Оценивайте) Ставьте «палец вверх»
Разъем RCA (Тюльпан) — история появления, виды и актуальность интерфейса на сегодня
Что такое RCA разъем?
Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала. Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.
Почему RCA называют тюльпаном и AV-разъёмом?
Как уже отмечалось, RCA чрезвычайно похож на известный цветок, а именно тюльпан. Поэтому многие люди называют его именно «тюльпан», а не RCA.
Часто разъем именуется и AV. Здесь также нет ничего удивительного. Именно с его помощью проще всего подключить видео или аудиотехнику к телевизору или другому оборудованию.
История появления RCA интерфейса
Далеко не все знают, что разъемы RCA впервые были применены в уже далеком 1940 году. Как раз тогда его использовали для подключения усилителя к фонографу. Что касается фонографа, то стоит напомнить, что это первое оборудование Томаса Эдисона для звукозаписи. Придумала разъем RCA в те годы корпорация Radio Corporation of America. Создали данную организацию высокие правительственные чины США. В СССР он получил распространение с приходом на рынок японской и корейской техники. Это были видеомагнитофоны и звукозаписывающее оборудование. Самое интересное, что интерфейс пользуется серьезной популярностью до сих пор.
Виды RCA разъёма
Разъемы RCA бывают типа «папа» и «мама». Стандартный штекер «папа» реализован в виде металлического контактного 3,2-миллиметрового штыря, выдающегося вперед. Внутренняя закрытая 6-миллиметровая длина дополняется 9-миллиметровой внешней открытой длиной. Что касается ободка, то его внешний диаметр может быть разным. Тут многое зависит от непосредственной толщины ободка.
Гнездо «мама» представляет собой панельный разъем со специальным ободком. Его глубина составляет 7,5 миллиметров. Также стоит отметить 8-миллиметровый внешний диаметр. Это означает, что губки, обжимающие сам ободок, обязаны иметь несколько больший диаметр.
На что обратить внимание перед покупкой RCA кабеля?
Если вы желаете приобрести кабель RCA, то должны знать, что существуют разные по исполнению варианты. В недорогих моделях внутренний изолятор и пространство между цангой и коннектором заполнено полиэтиленом, либо же пластмассовым материалом. В средней ценовой категории представлены разъемы, в которых данное пространство заполняется текстолитовыми шайбами. В некоторых случаях применяется прессованное стекловолокно. Более качественным решением выглядит премиальный сегмент. Здесь активно используется высококачественная керамика, а также термостойкий тефлон.
Почему же рекомендуется покупать более дорогие и качественные штекеры RCA?
Недорогие разъемы обладают слабой термостойкостью. Когда происходит пайка, то пластмасса легко может плавиться при высоких температурных показателях. Все это автоматически отражается на внутреннем проводнике. По этой причине тугоплавкий внутренний изолятор выглядит гораздо убедительнее и надежнее. Следует обращать внимание и на длину шнура. Он не должен быть слишком коротким, ведь тогда подключение устройств будет практически невозможным.
Также рекомендуется обращать внимание на уважаемые бренда. При этом важно не нарваться на подделки.
Какие бывают RCA переходники и конвертеры?
Сегодня в продаже можно найти огромное количество RCA-переходников на любой вкус и цвет.
Поэтому выделим самые распространенные:
Актуальность RCA разъёма
Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио). Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.
Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.
Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.
Изготовление RCA кабель. Тест, сравнение с бюджетным кабелем.
При установке 4-х канального усилителя понадобился второй комплект межблочников. Но качество таких кабелей мне было известно. По этому решил делать сам. И для тех кто еще до сих пор не знает что supra, mystery, fusion, и д.р. бюджетные фирмы просто обманываю своих покупателей.
Для теста был взят Supra SBD 1.2 Коаксиальный межблочный кабель из безкислородной меди с управляющим проводом. Одинарный экран. Пластиковые RCA разъемы с позолоченными контактами))))
Тут просто угар… Цена такого кабеля 200-300 рублей.

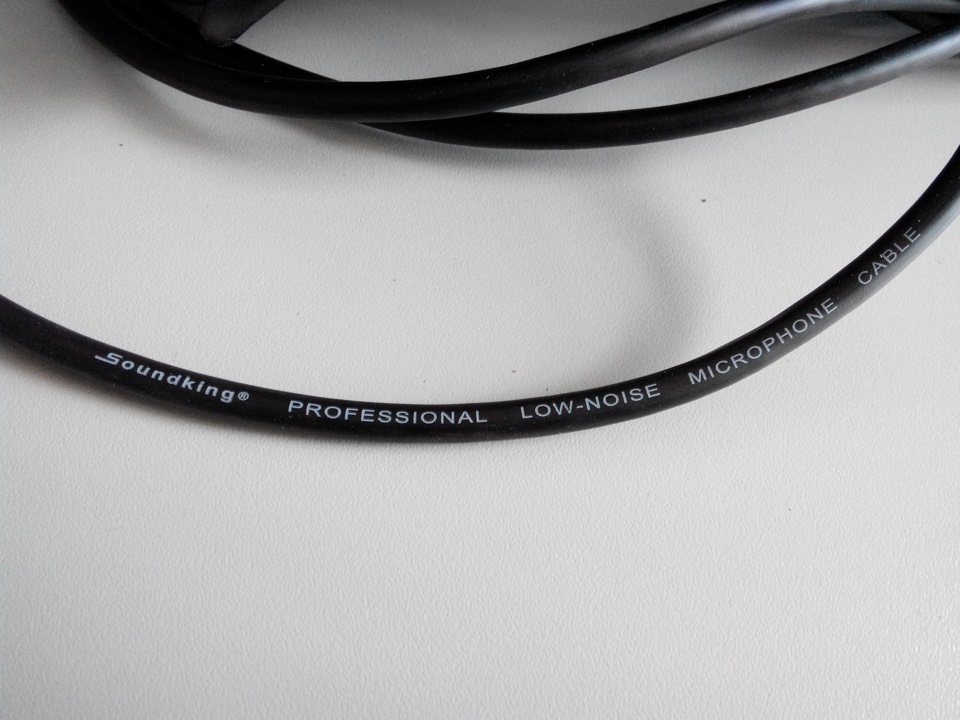

Для изготовления межблочных кабелей выбрал микрофонный кабель SOUNDKING GA202-10 Медный многожильный балансный кабель ((20х0,12 кв мм)х2+32х0,12 кв мм)Тип экрана-витой Диаметр-6 мм.

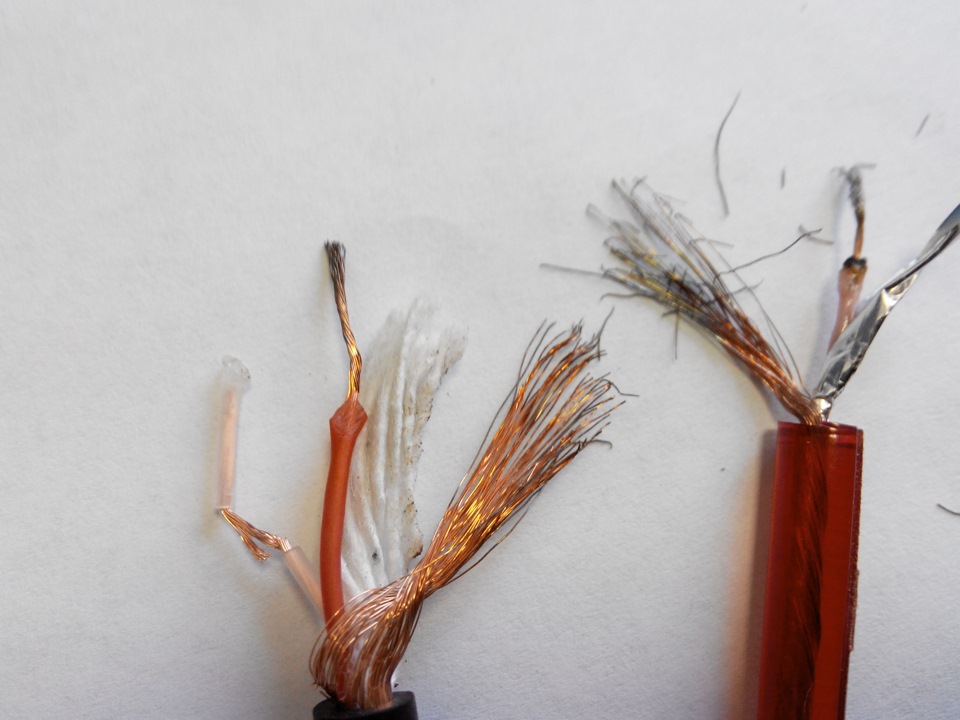

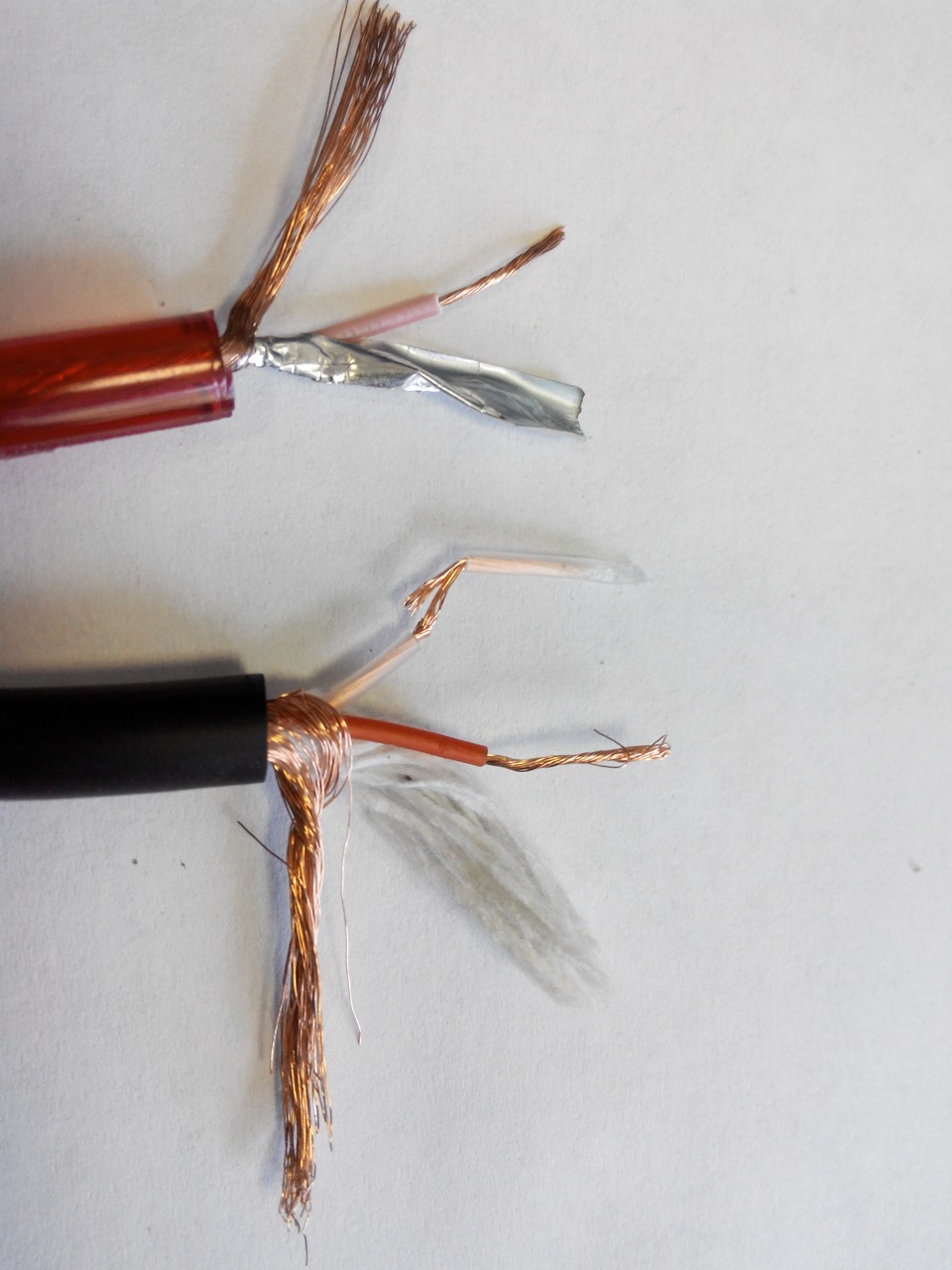

Кабеля в сравнении:

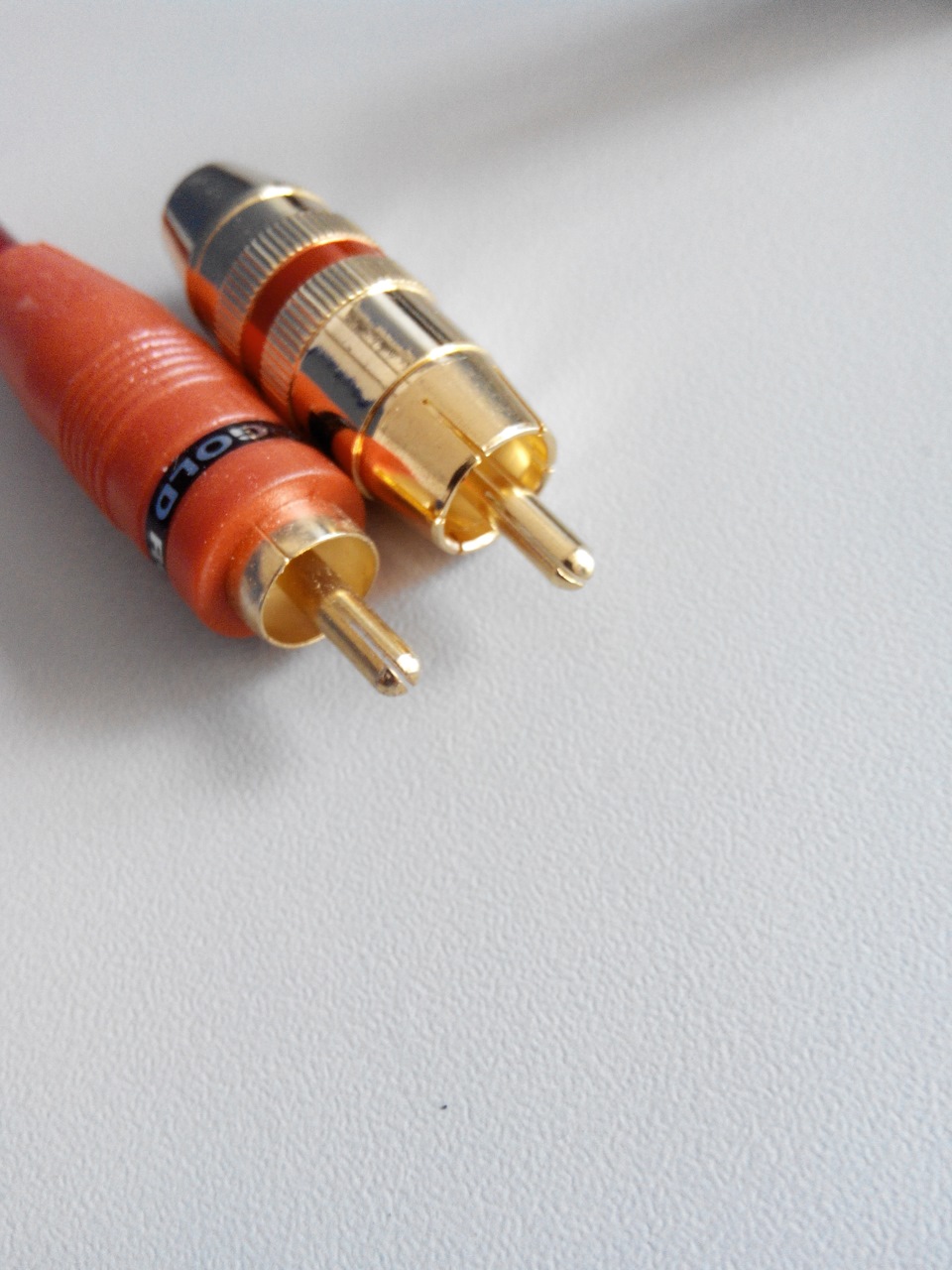

Кабель Supra SBD 1.2
Кабеля в сравнение:

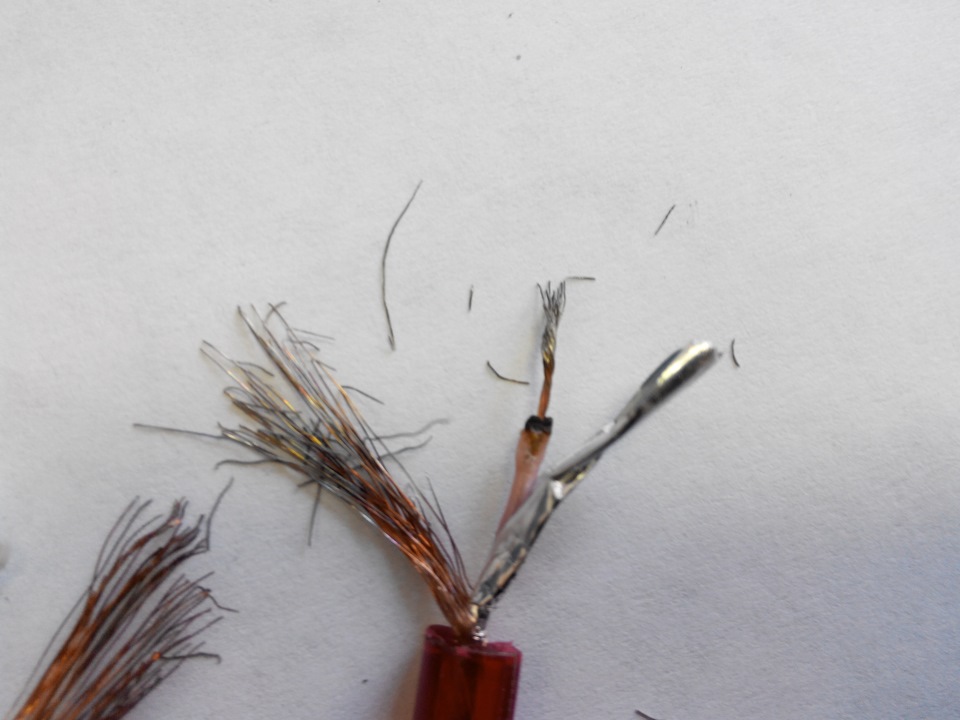

Испытания «огнем» немного греем кабель. При небольшом нагреве жилки Suprы обгорели и рассыпались
Исходя из этого вывод что кабель не медный…

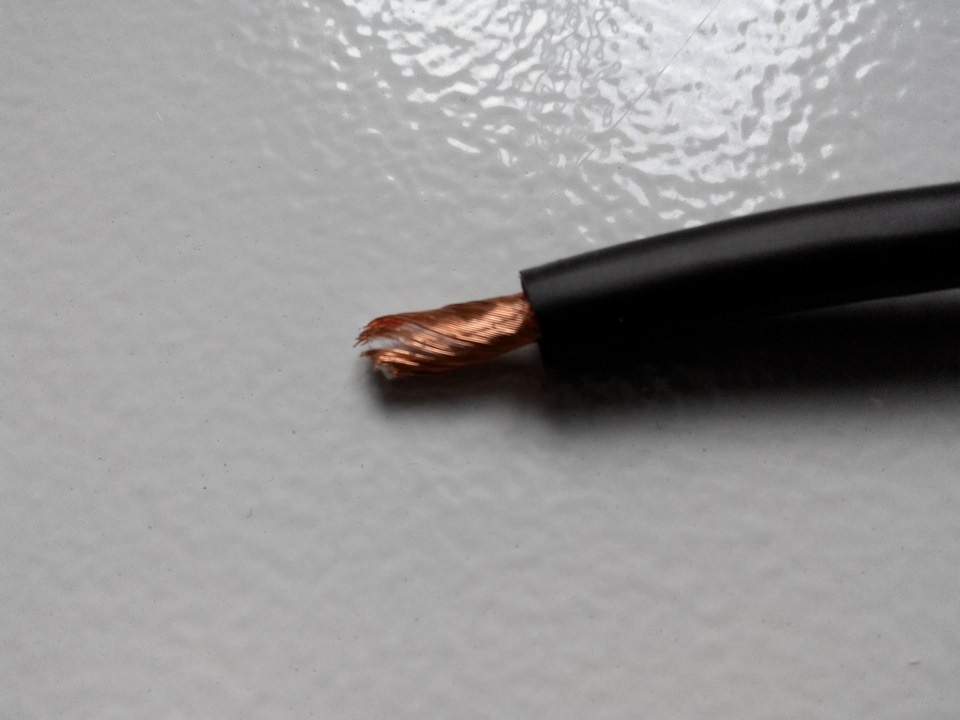

И нормальный медный.
Для тех кто еще не знает что такое дешевый кабель. Не используйте их в своих системах!
А теперь приступим к изготовлению собственных межблочных кабелей.

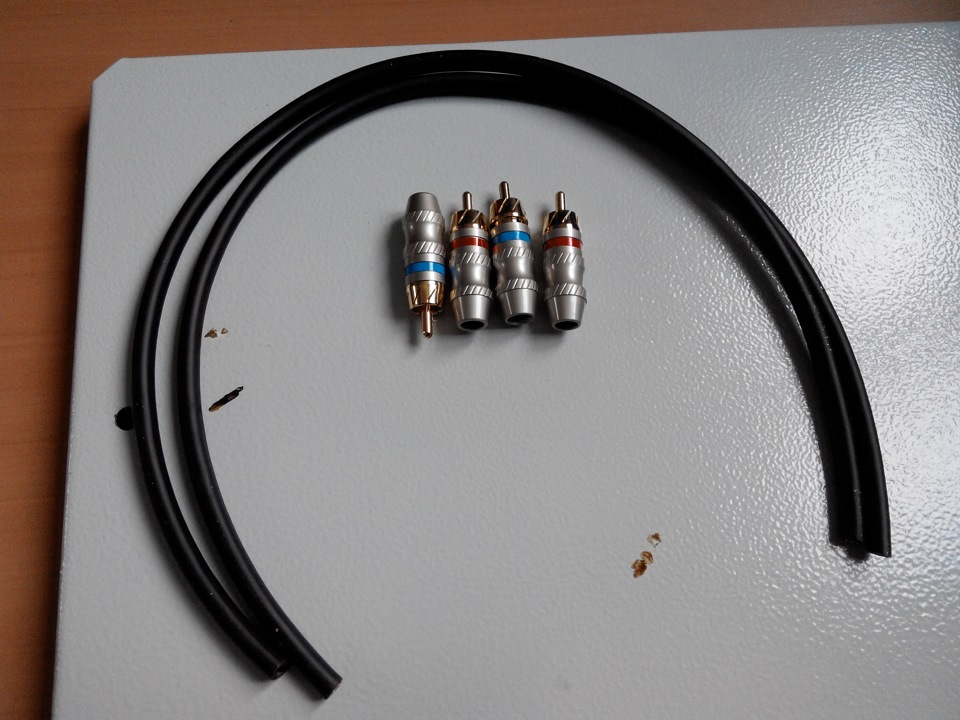

Что понадобилось:
1) кабель желательно качественный.

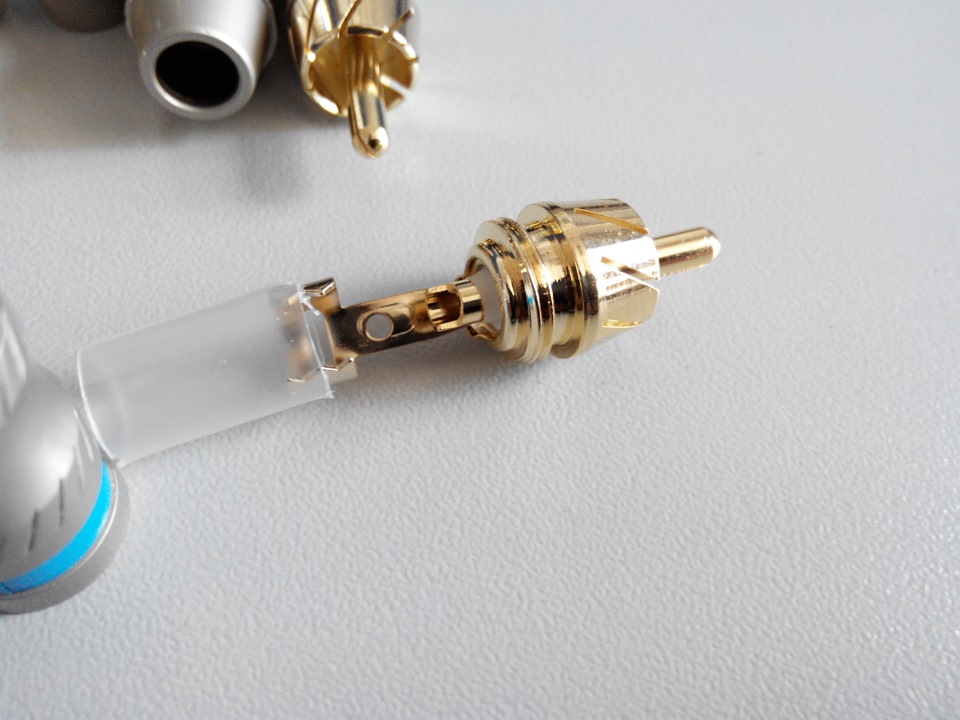

2) RCA разьемы
3) паяльник (олово, канифоль и д.р.)
Для дизайна:

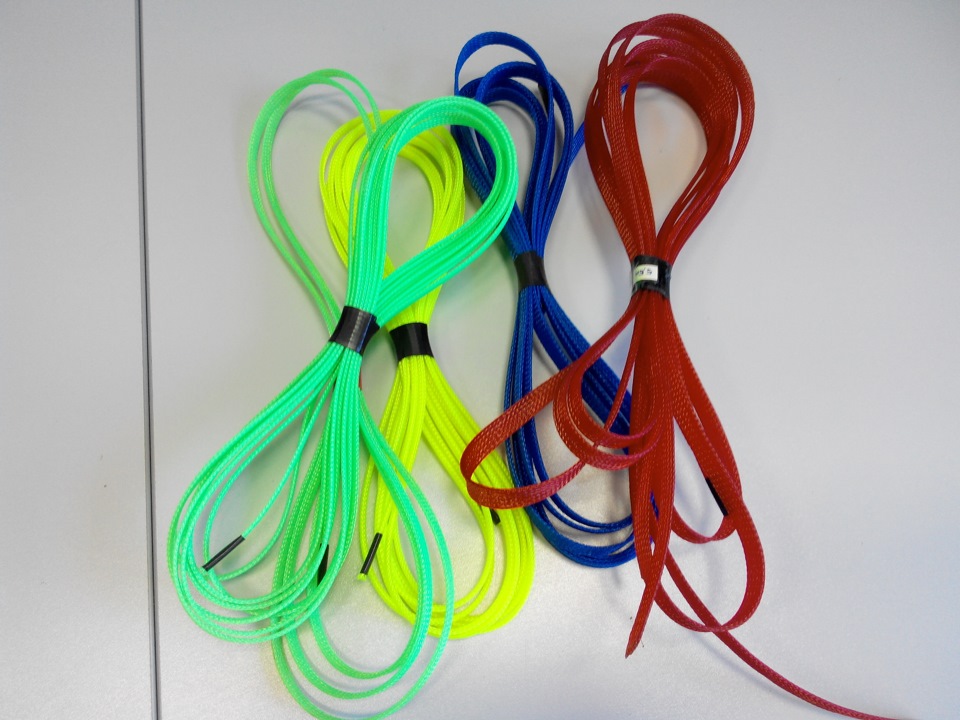

1) «Змейка» оплётка для проводов из полиэфирных волокон

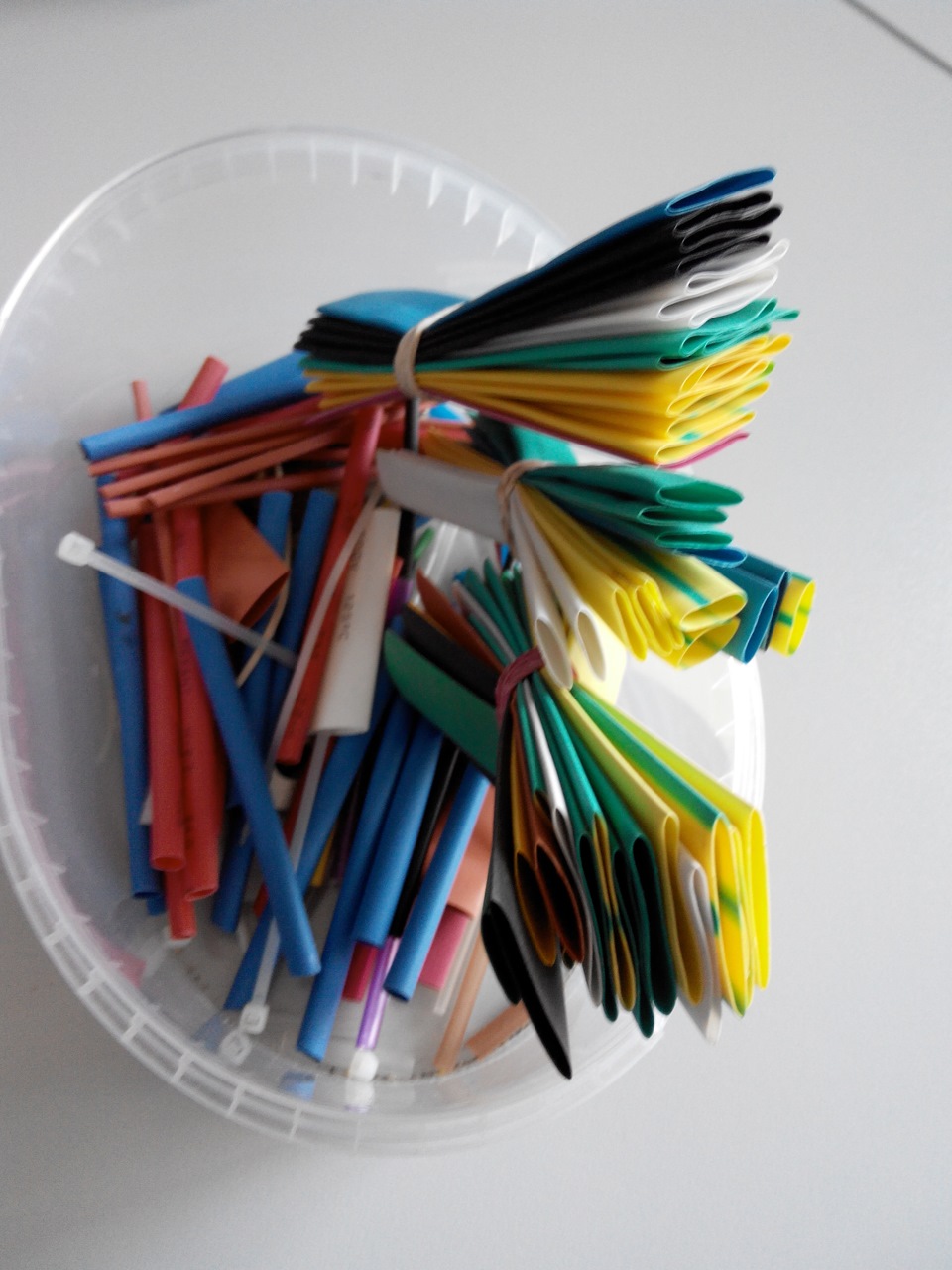

2) термоусадка
3) изолента.

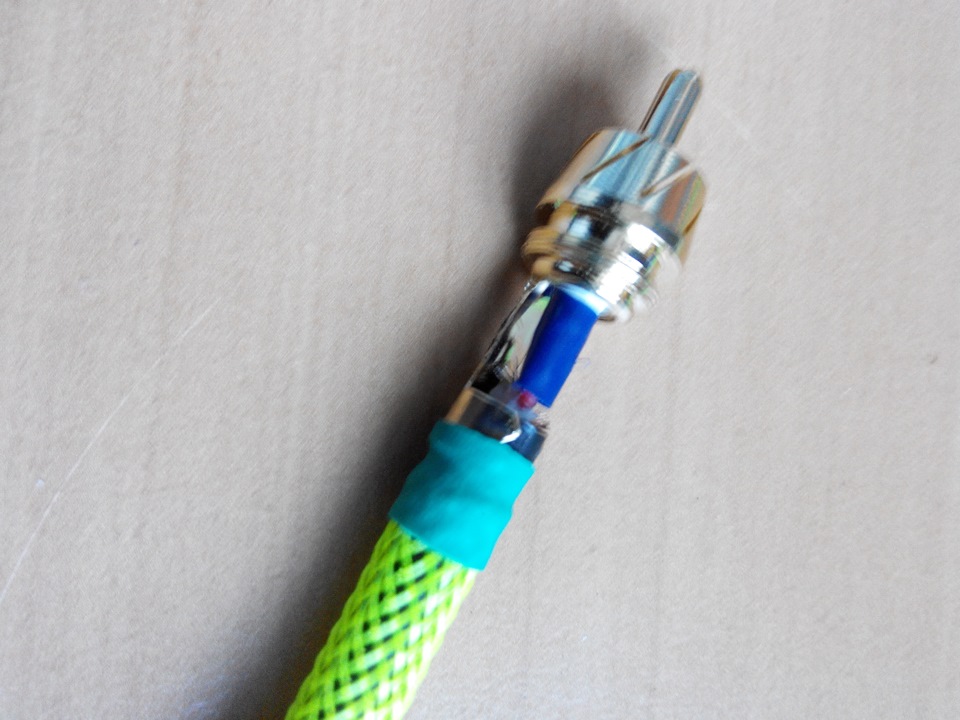

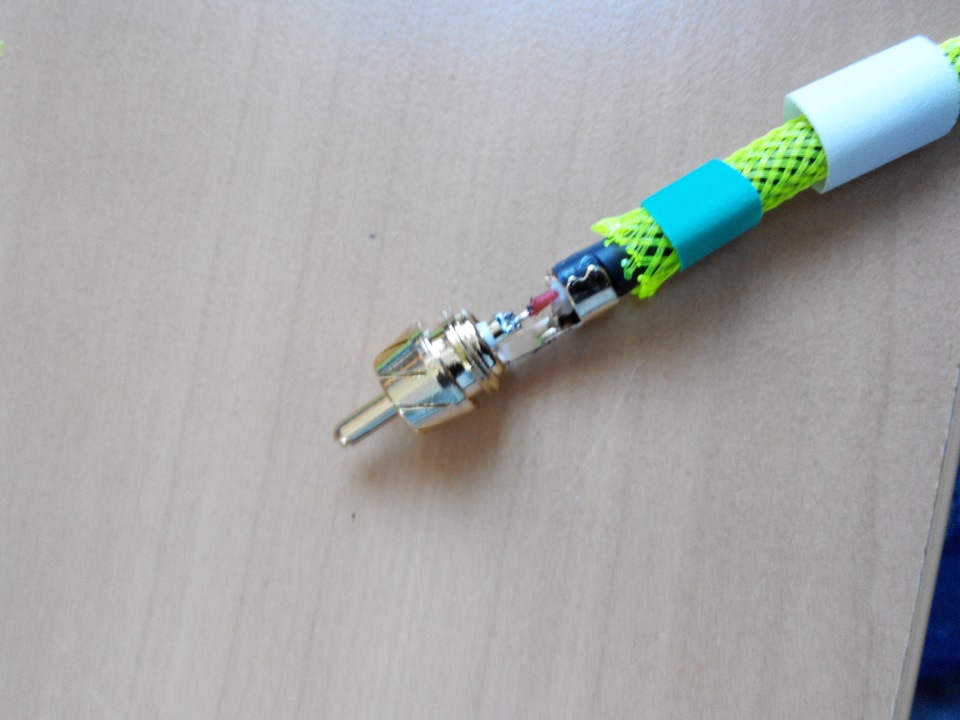

И припаиваем красный на центр, белый(черный) на корпус.

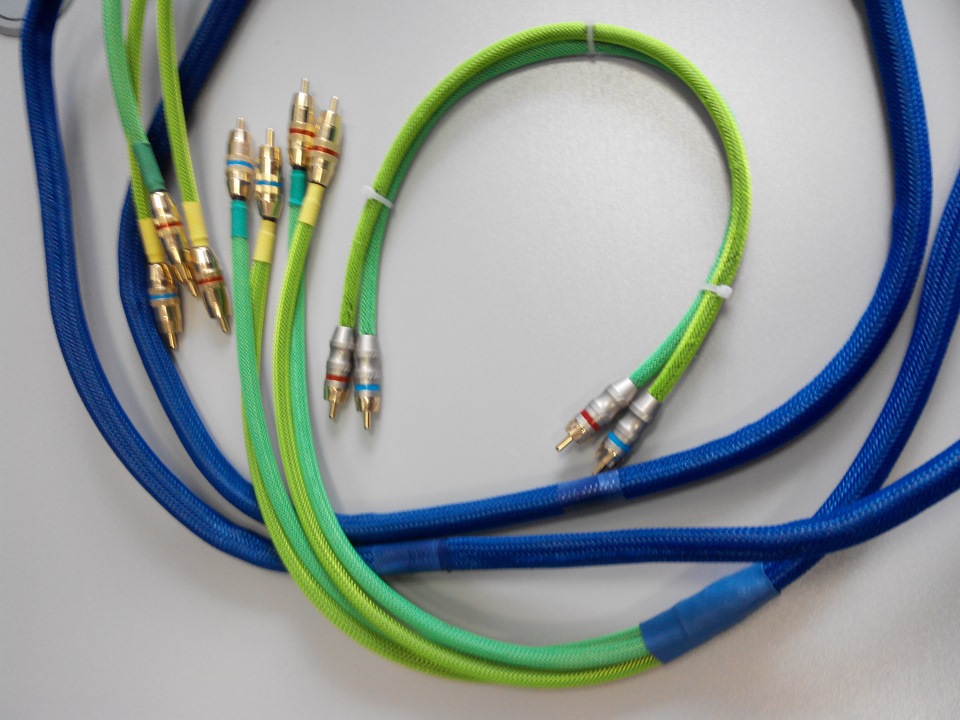

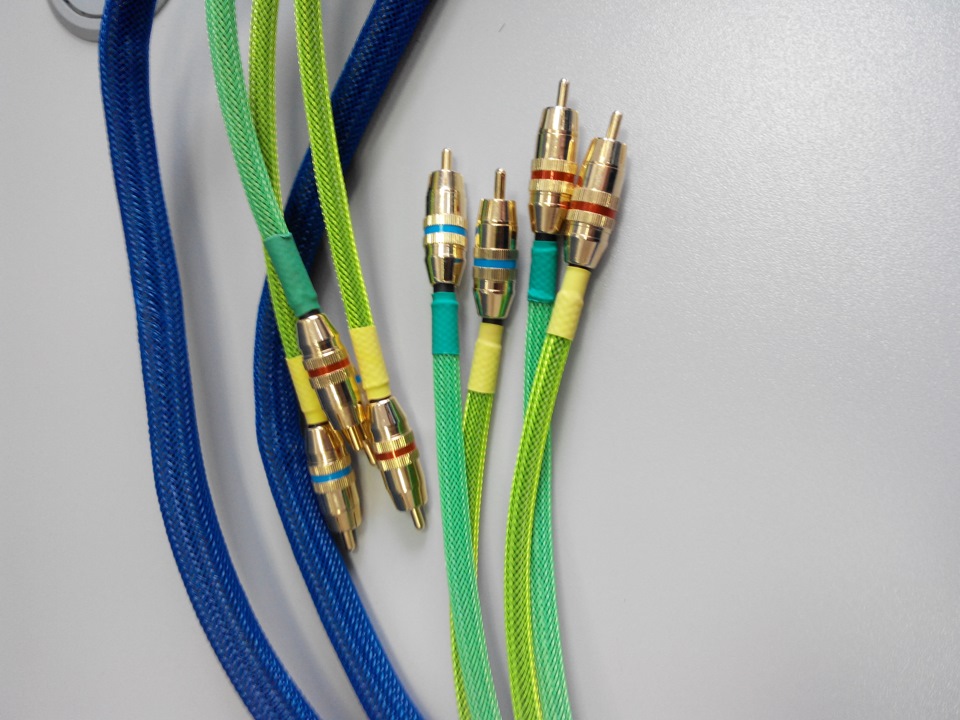

Вот и получаем неплохой и красивый кабель.
Чем самодельные кабеля лучше?
1) Цена в 2-3 раза дешевле готовых фирменных.
2) Можно изготовить любой длинны. Что очень удобно.
Так что делайте вывод.
Метки: кабель, rca, сравнение, supra, межблоки, изготовление, soundking
Комментарии 123
Главно не бантики, а то как кабель в конечном итоге передает звук…какие материалы и конструкция.
Понты дороже денег? Главное, чтобы экран был хороший и хорошо припаян. 🙂
А в чем понты тут? Очень бюджетно дешевле чем готовые нормальные. А лучше дешевых автомобильных. Главное чтобы кабель медный был хотя бы и с экраном. А не чтобы экран был в роли массы.
Лучше конечно олово с серебром при распайке межблоков использовать типа cardas и тд. Если надо могу координаты человека с блюзмобиля скинуть, он в нарезку такое олово продаёт. Сам у него брал и себе межблоки разной длины распаивал.
Хорошая статья!
Спасибо. Да видел подобное. Но не нашел. Пока этих хватает.
спасибо, полезная информация!
хорошо когда есть такие люди которые всё подробно рассказывают))) 5+
на счет пласок, затянутых резинкой — офигенная идея, я блин мучаюсь постоянно
))) когда один делаешь полезная вещь. Да и греется сильно. Тут без них проблемной.
Отлично получилось! Молодец. А я вот на rca сэкономил и пожалел об этом миллион раз. Если сами провода еще пока не сгнили, то разъемы мистеривские без конца вылетают или плохо контачут.
Мне тоже придется делать что-то подобное, но финансово что-то я еще не созрел)))))
Супер! Такого крутого отчета я давно не встречал) Однозначно в закладки!
Да, спасибо! Отлично расписал! Тоже в закладках. Теперь наверно сам буду делать)
Хаха))) думал я один держак делаю из плоскогубцев+резинка для денег)))
Хаха))) думал я один держак делаю из плоскогубцев+резинка для денег)))
Нас, как минимум, трое:))
разница между ними будет слышна только на топовой акустике
И на топовой не услышишь. Тем более на автоаккустике.
Может быть, давно считаю дорогущюю автоакустику рекламным ходом, качества на те деньги я в ней не слышу
Как «змейка» по научному(католожному) называется?
полиэфирная сетка (оплётка) для кабеля
мой вариант ещё дешевле и надёжней покупаешь обычный белый экранированный антенный кабель( www.chint.texenergo.ru/eD…a/files/1314101189/k3.jpg ) и припаиваешь тюльпаны и не надо никаких змеек, так как провода прячешь и всё супер работает, без наводок.
Я хотел из витой пары делать по началу. которой интернет подключают.
Если найдёшь экранированную витую пару то попробовать можно. А вообще антенный кабель справляется очень хорошо. Проверено лично. И у себя подключил именно так. Домашний рессивер по цыфр. кабель из антенного и в машине от майфуна к усю.
По деньгам кстати, очень не дорого получится, но это не афишируется, так как все кушать хотят)))
У меня есть уличная экранированная «витуха» я просто занимаюсь подключением интернета))) мне даже бесплатно было бы.
Ну попробуй я думаю должно получится. Напиши потом.
а чё у тебя на усе нет выходов рца для второго уся? чё изобретать велосипед купил разветвлители и всё, это легче, дешевле и быстрее чем тянуть второй рца кабель…
Есть. Так вот у меня и на один идёт а потом с него на другой
Получается на термоусадку змея?, по звуку реально разница большая?
уж поверьте в наших нищебродских системах это не заметить))))
Получается на термоусадку змея?, по звуку реально разница большая?
Практически одно и тоже. Просто решил сделать чем покупать.
Подскажи где змейку брал?!
На коротких получилось. А эти rcа даже на кабель плохо лезли. Потом просто в притык сделаю и леской рыболовной закреплю.
что я тебе скажу друг про кабель микрофонный. тоже бюджетненький вариант. хорошие — Klotz ( у меня гитарный кабель-вещь!) PlanetWafes/ Samson. тут надоть смотреть кто из монстров рока и прочих какие используют инструменты и прочее.
Ну я брал не слишком дорогие Klotz 120р/метр был. А так мужик как раз в магазине рок аппаратуры предложил именно этот без понтов. А так предлагал какой то гитарный за 160 р/м дороговато бы вышло.
клотцы да, дороговаты. но как говорят англикосы — хорошее дешёвым не бывает))) скажу честно — разницы между мистери какими нить и клотцом — единицы услышат))
Не мы с другом час перетыкивали кабеля. Разница на самом деле чуть заметна. Тут главное удобоство так как нужно было 3,5 метра на 4-х канальник и 25см на моноблок. И по цене собирал не очень дорого.
клотцы да, дороговаты. но как говорят англикосы — хорошее дешёвым не бывает))) скажу честно — разницы между мистери какими нить и клотцом — единицы услышат))
Смотря какая система! Разница довольно приличная между кабелями. У меня Клотц стоят (тоже сам паял) — не самый хороший кабель я Вам скажу. Сейчас приехал ХэндМэйд из моножилы — будем посмотреть.
А чего место спайки такое грязное? Это всё надо чистить от остатков флюса и кислот.
Совсем крупное убирал. А сильно заморвчиваться не хотелось.
Ни как. Это разные провода. Просто в одной змейке
где по дешевле змеюку купить?
Где такой провод купить можно и как называется?
В магазинах со звуком, электро гитары где продают.
Ох у нас таких нет (
У меня тоже нету с область ездил. )))
тоже сам решил сделать, купил Canare L-4E6 по метражу)
так как 1.5 метра нигде не нашел готовых
классно! Попробую сделать)
Вот у меня возникал вопрос, почему никто из звукостроителей автомобильных не использует кабели для муза аппаратуры?
Гитарных, клавишных и микрофонных кабелей хоть жопой жуй в музыкальных шарагах. На любой вкус, цвет, качество и цену.
🙂 Я использовал, правда дешевенький совсем Konoos на 4,5 метра, но сделан он очень добротно, толстый, мягкий, штекера неплохие, металлические, позолоченные. Звук с ним вполне устраивал, потом купил GZ для фронта, а этот перебросил на саб. Думаю этот кабель лучше всякой супры и пролежней.
Они в любом случае, даже самые говенные по качеству, лучше чем готовые супровские.
Это точно, супра и подобные ей из говна и палок всё делают 🙂
жуткую картину итогового продукта представил =)
Да я сроду не куплю эти ширпотребные провода. Сам стопудово лучше сделаешь.
Сам паял межблоки из микрофонной витой пары Canare. Получается дорого, красиво. Но звучит точно так же, как дешевый кабель из магазина 🙂
Хочу посмотреть на фото промежуточного этапа. А именно места, где 4 тюльпана соединяются в один кабель в синей змейке. Там что, Y-разветвитель стоит?
Нет это 4 отдельных кабеля просто змейка одета на них чтобы не путались.
очень полезный блог)
Наконец то что то полезное!) Спасибо за такой пост!
Коль уж сделал целую тему про шнурки, позволю себе задать несколько вопросов:
1) Ты писал «И припаиваем красный на центр, белый(черный) на корпус.»
Так припаял с двух концов?
2) Змейку закрепил у конекторов только термоусадкой? больше она ни как не крепится?
3) Огласи в этой теме остальные компаненты (усилители, источник, динамики, силовую проводку.)
4) ты сравнивал в своей системе, что называется «в лоб» Супру и твой кабель? Какие явные изменения услышал?
Присоединяюсь к вопросу.
Коль уж сделал целую тему про шнурки, позволю себе задать несколько вопросов:
1) Ты писал «И припаиваем красный на центр, белый(черный) на корпус.»
Так припаял с двух концов?
2) Змейку закрепил у конекторов только термоусадкой? больше она ни как не крепится?
3) Огласи в этой теме остальные компаненты (усилители, источник, динамики, силовую проводку.)
4) ты сравнивал в своей системе, что называется «в лоб» Супру и твой кабель? Какие явные изменения услышал?
1) Красный на +, белый на минус, экран на минус к тюльпанам, которые включишь в магнитолу.
Экран если что, то это медная оплетка на первом фото видно.
2) Змейка если лезет, то толкаем в РСА (точнее отрезаем оплетку так, чтоб когда корпус разъема прикрутил, то оплетка кончики оплетки оказались в РСА. Если так не получается, то делаем оптеку встык с рса и сверхтермоусадку сажаем.
3)-
4) Добавляется прозрачность в звуке(воздушность), точность.
Кабель вот такой оч хорош на межблок КПСЭнг(А)-FRLS 1x2x0,75
И знаешь, где было однозначно слышно разницу? На апаратуре стоимостью под 2 000 000 руб.
И разница была не в воздушности, не в собранности, не в точности, а в тоналке. Ну, треугольник звякнул чуть резче, ну скрипки чуть исказились… А часто ли мы слушаем скрипки? и, самое главное, знаем ли, как они действительно звучат?
Резюме: Наверняка, многие получают удовольствие именно от того, что кабель собран лично и на него потрачено драгоценное время… были ожидания посылок, были выборы конекторов, были походы в аудиомаг за шнуркрками для кабеля… )))) (Сам такой).
И для самоуспокоения огромный бонус, что в любимой машине не Шмистери и не Супра, а, как минимум, микрофонник
Если правильно помню срач на блюзе, то кошмара слышно уж на средней системе?! Не?
Да слышно то слышно и отличаются друг от друга все достаточно слышимо. Просто, понравился больше всем слушающим именно этот кошмар, сделаный, как писали выше, из г.на и палок. И даже Пётр из Ростова, который сравнивал шнурки в своей домашке, поставил «Кошмар» на первое место.
Шнурки подбирают именно под систему, именно ПОДБИРАЮТ. Но этим стоит заниматься, когда система выше среднего, и этим нужно заниматься, когда уши не «размяты» громкими повседневными неграми.
Я, например, слабо слышу ВЧ выше 16кГц, но, один хрен, выбрал для ВЧ Морель супремо Пикколо, которые до 25 кГц отыгрывают. спрашивается, нах. мне это, если я этого не слышу. Ответ, для успокоения души.
Вот именно для таких как я (а таких, я думаю процентов 80) нужен шнурок который будет чуть горбить на высоких. этот шнурок мне понравится больше. он будет приятнее. Но опять же, у меня более ровный Чернов Классик. Опять вопрос — за чем? а что б душе было спокойно, что у меня не «Кошмар» в машине, а бренд.
Вот и получается, что 80% любителей Звука любят бренд, а не звук.
Ой как точно написал. 80 Процентов ведуться на бренд. А из них в основном все нищеброды. Тк брендирование на нищебродство в первую очередь и направлено. Покупают фокалы на последнме а потом на них слушают или бум бум или негров, и хваляццо что фокал стоит
И знаешь, где было однозначно слышно разницу? На апаратуре стоимостью под 2 000 000 руб.
И разница была не в воздушности, не в собранности, не в точности, а в тоналке. Ну, треугольник звякнул чуть резче, ну скрипки чуть исказились… А часто ли мы слушаем скрипки? и, самое главное, знаем ли, как они действительно звучат?
Резюме: Наверняка, многие получают удовольствие именно от того, что кабель собран лично и на него потрачено драгоценное время… были ожидания посылок, были выборы конекторов, были походы в аудиомаг за шнуркрками для кабеля… )))) (Сам такой).
И для самоуспокоения огромный бонус, что в любимой машине не Шмистери и не Супра, а, как минимум, микрофонник
Да ты прав про разницу, я ещё раз повторюсь с нашими нищебродскими системами мы разницы НЕ ЗАМЕТИМ!
Ну ты сравнил. Сравни еще медь и аллюминий. Да и самодельный не всегда дешевле. Если делать из г***а, то дешево, а если взять хороший кабель и хорошие разъемы, то дорого. И про экран не написано. При изготовлении куда его девать? Потом новички начитаются такой лажи и лепят так же. А потом вопросы: «От куда у меня наводки? «
Чет я не понял, а зачем экран почему он никуда не припаивается, зачем две жилы. Разве нет проводов чтоб был только один центральный провод и экран.
Я на свою что на бывшую что на нынешнюю после всех проб и ошибок сделал также и все и длину можно подогнать мин ну и лишний раз доказать что руки растут с нужного места
В закладки, буду ваять.
Работа хорошая, но сравнение так себе. Надо было хотя бы взять шнурки от Kicx или подобные. И самый главный вопрос — сколько суммарно вышло по затратам?
Были только такие. Да и цена примерно одна. 420 р за пару метровых кабелей.
А в каких магазин оплетку «змейку» искать?
А мне нужно чтобы на конце jack 3,5 а на другой стороне 4 тюльпана, т.к. у меня дома усилок от ноута играет, как это грамотнее сделать?
Сомнительное сравнение. Т.к. ты сравнивал разный бюджет. Надо было посчитать сколько ушло на кабели, разьемы, змейку и термоусадку, прибавить время и силы затраченные на все это.
я как то раз решил посчитать какая выйдет разница если делать самому качественные межблоки или купить готовые. Хорошие rca разьемы стоят 800-1000 за штуку! Плюс все остальное, ценник выходит веселый, и в итоге разница с хорошими межблоками daxx разница вышла всего пару сотен! Итог, зачем мучить себя, пойди да купи норм межблоки.
P.s.
Это моё личное мнение, т.к. в последнее время стал ужасно ленивым. А за работу 5. хорошо получилось
Цену сейчас напишу. INCAR RCA-02 разъем пара стоит 130-160 руб кабель 80 р метр
Сомнительное сравнение. Т.к. ты сравнивал разный бюджет. Надо было посчитать сколько ушло на кабели, разьемы, змейку и термоусадку, прибавить время и силы затраченные на все это.
я как то раз решил посчитать какая выйдет разница если делать самому качественные межблоки или купить готовые. Хорошие rca разьемы стоят 800-1000 за штуку! Плюс все остальное, ценник выходит веселый, и в итоге разница с хорошими межблоками daxx разница вышла всего пару сотен! Итог, зачем мучить себя, пойди да купи норм межблоки.
P.s.
Это моё личное мнение, т.к. в последнее время стал ужасно ленивым. А за работу 5. хорошо получилось
Ну можно и пивасик за 2000к за 0,5 покупать.
Хорошие бюджетные RCA Rean NYS 373 вполне реально за 110р/шт купить
