Виды блокировок дифференциала. Классификация.
Блокировок дифференциала для внедорожников существует и выпускается огромное множество, далее будут рассмотрены только межколесные блокировки, т.е. которые используются для распределения момента между колесами на одной оси и устанавливаются в редуктор вместо штатного дифференциала, либо внутрь этого дифференциала.
Статья постепенно будет обновляться, ваши комментарии и замечания крайне приветствуются, чуть позже добавлю поясняющих картинок для каждого типа блокировок.
Разделить их можно на 2 существенных вида:
1. Принудительные (или отключаемые) — водитель из салона с помощью кнопки или рычага может их включить/выключить при необходимости, все принудительные блокировки 100%, т.е. при включении блокировки колеса на одной оси всегда будут крутиться с одной скоростью.
Они в свою очередь разделяются по способу включения:
1a. Пневматические (воздушные или с пневматическим механизмом включения) — для включения необходимо наличие компрессора в системе, к мосту идет силиконовая трубка для подачи воздуха.
Самые распространенные, так как считаются самыми надежными и ремонтопригодными на сегодняшний момент. Включение происходит внутри дифференциала воздухом под давлением,
Пневматические блокировки TJM Pro Locker, ARB Air Locker, HF Air Locker, Yukon ZIP Locker, Ashcroft выпускаются для большинства внедорожников Toyota, Nissan, Suzuki, Isuzu, Mitsubishi, Land Rover, Jeep, Ford, GMC, Dodge, Chevrolet, Chrysler и других.
1б. Механические (тросиковые или с механическим приводом включения) — для включения необходимо установить в салоне рычаг, который тросиком двигает вилку внутри редуктора, замыкающую блокировку.
Механические блокировки OX USA Locker выпускаются только для редукторов Dana и GM. Штатные механические блокировки были на Toyota Land Cruiser 60.
1в. Электро-магнитные (с электро-магнитным механизмом включения) — для включения достаточно подачи 12 В на электро-магнитную муфту установленную на дифференциале.
Электро-магнитные блокировки Eaton E-Locker и Auburn gear ECTED Max выпускаются только для редукторов Dana, GM, Ford, а HF E-Locker и Harrop ELocker также для Toyota, Nissan, Mitsubishi и др.
1г. Электрические (штатные или включение с помощью электро-моторчика) — для включения необходим контроллер управления блокировкой
Электрические блокировки с мотором-актуатором ставились на некоторые модели внедорожников Toyota Land Cruiser 70/80/100/105, Prado 78/95/120, Hilux, Tacoma, FJ Cruiser и др.
1д. Вакуумные (с вакуумным приводом включения) — для включения необходим вакуумный насос(он есть на большинстве внедорожников) и воздушная магистраль с «лягушкой», которая толкает шток и вилку включения блокировки.
Вакуумные блокировки штатно ставились на Nissan Safari/Patrol, Mitsubishi Pajero, Volvo C303 Laplander и др.
1е. Гидравлические (с гидравлическим приводом включения) — для включения на мост устанавливается привод аналогичный главному тормозному цилиндру, который толкает шток и вилку включения блокировки.
Блокировки с гидравлическим приводом включения выпускаются НИРФИ для мостов УАЗ.
2. Автоматические (самоблокирующиеся, саморазблокирующиеся) — ставятся внутрь редуктора моста вместо штатного дифференциала или внутрь дифференциала вместо сателлитов и сайдгиров. Работают самостоятельно в соответствии с задуманной логикой, не имеют возможности отключения, при установке в передний мост рекомендуется ставить только при наличии муфт свободного хода(механических хабов).
2а. Автоматические саморазблокировки — 100% блокируемый дифференциал, при разной скорости вращения колес одной оси имеет возможность разблокировки, если крутящий момент на кардане не превышает момента на колесе.
Автоматические саморазблокировки Lockright, Powertrax No-Slip, Lokka, Spartan Locker, Aussie Locker, Nitro Lunch Box Locker выпускаются в виде шестерней, заменяющих сателлиты и сайдгиры в шатных дифференциалах.
Более продвинутые саморазблокировки Eaton Detroit Locker, Yukon Grizzly Locker, Kaiser Locker выпускаются уже в виде готового дифференциала, который ставится вместо штатного дифференциала.
2б. Червячные самоблокирующиеся дифференциалы (винтовые) — в дифференциале установлен набор винтовых шестерней, обеспечивающих червячную передачу между корпусом дифференциала и сайдгирами полуосей и таким образом распределяющего момент между полуосями за счет трения в этих шестернях.
Червячные самоблокирующиеся дифференциалы можно разделить на 2 вида Torsen тип T-1 с червячными шестернями перпендикулярными полуосям и тип T-2с червячными шестернями параллельными полуосям, сейчас большинство червячных блокировок для внедорожников типа T-2.
Явные лидеры тут Eaton Detroit Truetrac (заявленный коэффициент блокирования до 80%), Quaife, Torsen и российские Вал-рэйсинг.
2в. Шариковые самоблокирующиеся дифференциалы — в дифференциале имеется набор канавок по которым свободно перемещаются цепочки шариков, обеспечивающие перераспределение момента между корпусом дифференциала и сайдгирами полуосей аналогично червячным блокировкам, производитель гарантирует возможность блокирования до 100%.
Блокировки такого типа выпускаются только в России под брендами ДАК(заявленный коэффициент блокирования до 100%) и ДАН.
2г. LSD (дифференциалы повышенного трения) и дисковые самоблокирующиеся дифференциалы — в дифференциале установлен один или два пакета фрикционов, при разной скорости вращения полуосей пакеты фрикционов за счет трения перераспределяют момент на менее нагруженное колесо.
LSD дифференциалы достаточно часто ставились на японских внедорожниках и кроссоверах на заводе, заявленный коэффициент блокирования обычно не более 30%. Срок службы LSD дифференциалов ограничен и требует обязательного применение специального трансмиссионного масла, обычное «убивает» пакеты фрикционов.
Дифференциалы повышенного трения выпускаются фирмами Eaton Posi LSD, Auburn Gear LSD, Yukon Dura Grip и многими другими для большинства внедорожников.
2д. Кулачковые (БТРвские) блокировки — по сути дифференциал повышенного трения для УАЗ доставшийся в наследство от БТР.
2е. Вязкостная муфта (вискомуфта) — в качестве межколесной блокировки практически не применяется из-за своей инерционности и громоздкости.
Не забывайте лить правильное трансмиссионное масло в соответствии с рекомендациями производителя!
Не забывайте про обкатку и своевременную замену масла — многие производители заявляют что обкатка для их блокировок уже выполнена на заводе и дополнительная не требуется.
Но, при сборке редуктора в нем могли остаться какие-нить посторонние частицы(стружка, пыль, смазка), которые постепенно вымоются, смоется заводское консервационное покрытие от ржавчины, в любом случае сателлиты и сайдгиры будут нарабатывать зеркало и железная пыль будет попадать в масло. Поэтому крайне желательно первые 100 км после установки блокировки сильно не нагружать трансмиссию, а к примеру через 1000 км сменить трансмиссионное масло.
Блокировка межосевого дифференциала: что это такое
В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.
В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.
Что такое межосевой дифференциал
В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.
Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.
Для чего нужна блокировка межосевого дифференциала
Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.
Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».
Читайте также: Кроссовер — что это такое.
Разновидности блокировок межосевого дифференциала
В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:
Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.
Блокировка с вискомуфтой
Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.
Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.
Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

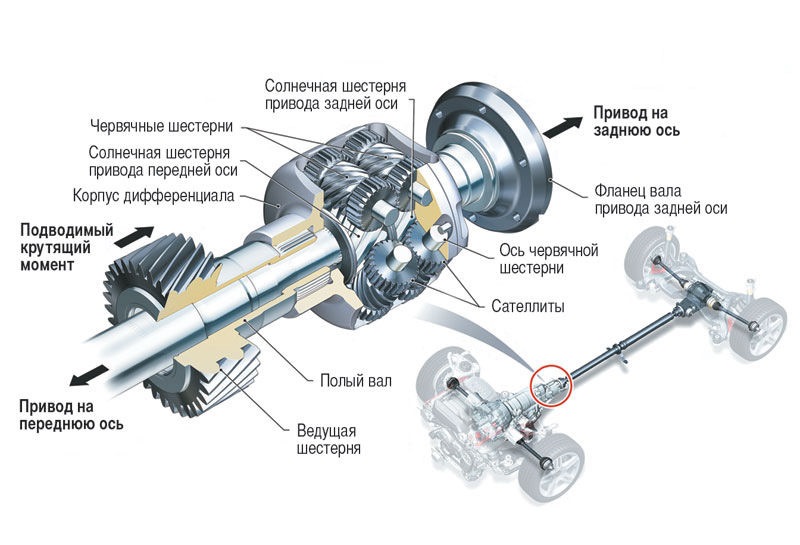

Блокировка типа Torsen
Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.
Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.
Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.
Блокировка с фрикционной муфтой
Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.
При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.
Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.
Читайте также: Что такое паркетник и чем он отличается от внедорожника.
Типы блокировок межколесных дифференциалов
ARB Air Locker относится к принудительно включаемым блокировкам и в нормальном состоянии представляет из себя обычный классический дифференциал. При включении (блокировании) такого дифференциала полуоси блокируемого моста замыкаются между собой жестко — поэтому блокировки такого типа обычно называются жесткими, или 100%-ми блокировками. В такой комплект входят непосредственно сам дифференциал с механизмом блокирования, пневмомагистрали и воздушный компрессор, необходимый для создания рабочего давления (не менее 2-х атмосфер), которое и приводит в действие блокировку.
Совершенно очевидно, что система ARB имеет неоспоримое достоинство: обладая мягкостью работы обычного дифференциала на твердых поверхностях, тем не менее достигается полная блокировка в нужный момент.
Недостатками ARB являются высокая стоимость, во-первых, сложность монтажа, во-вторых, и необходимость умения ею пользоваться, в-третьих, — если забыть выключить блокировку на дороге с твердым покрытием, можно поломать трансмиссию или потерять управление автомобилем (особенно при применении ARB на переднем мосту). Кроме того, жесткие блокировки вообще предъявляют к автомобилю более высокие требования — при установке на лифтованные машины колес увеличенного размера в определенных условиях могут рваться полуоси, карданные шарниры и другие детали трансмиссии.
Плюс к этому — ARB не самая простая по конструкции система. Она включает в себя очень много компонентов, что снижает надежность. Например, компрессор может сгореть, а при выходе из строя генератора аккумулятор долго не протянет, а следовательно, не будет функционировать мотор компрессора, вполне возможен обрыв электропровода или случайное повреждение пневмомагистрали.
Бездифференциальный мост.
Строго говоря, блокировка такого типа — это вовсе и не блокировка, а просто устанавливаемый вместо коробки дифференциала барабан, на который монтируется ведомая шестерня главной передачи и вставляются полуоси, то есть правая и левая полуоси постоянно сцеплены между собой, дифференциал, таким образом, просто отсутствует. Не стоит даже и говорить о том, что такая система не имеет права на жизнь в переднем мосту — управлять автомобилем было бы невозможно, но на задних ведущих мостах ATV, например, такой механизм применяется даже чаще, чем обычный межколесный дифференциал. Кроме того, постоянно замкнутые задние мосты используются в гоночных американских внедорожниках и триальных машинах. Недостатки понятны — быстрый износ резины на дорогах с твердым покрытием, высокие нагрузки на трансмиссию, плохая управляемость. Достоинства — простота и надежность.
Существуют также блокировки других систем, в которых предусмотрено принудительное включение, например для автомобилей Toyota Land Cruiser американской фирмой Specter Off-Road производится дифференциал, блокируемый тросовым приводом. Фирма Powertrax планирует начать выпуск электроблокировок, Eaton обещает то же самое в недалеком будущем. Преимущество перед пневматикой не нуждается в объяснении — не нужен дорогой компрессор, да и восстановить оборванную проводку проще и быстрее, чем пневмомагистраль.
DETROIT LOCKER.
Возможно, это самый известный тип автоматической блокировки. Он устанавливается вместо заводского корпуса дифференциала (за исключением GM 12.5), что увеличивает прочность узла в целом. Для включения Detroit Locker не требуется ни проводов, ни пневмомагистралей, не нужно нажимать кнопки или включать рычаги — все происходит само собой. Минимальное количество внутренних деталей обуславливает высокую надежность узла. Существуют три версии Detroit Locker, исполняемых в зависимости от типа моста, для которого он предназначен.
Так называемый Detroit SoftLocker наиболее распространен в современных мостах. Эта конструкция имеет демпфирующие устройства со стороны каждой полуосевой шестерни, что поглощает часть рывков и шумов, неизбежно сопровождающих работу этого локера.
C-Locker представляет собой модификацию, предназначенную для мостов с полуразгруженными полуосями, у которых последние фиксируются С-образными стопорными шайбами. Работает такая блокировка с некоторым шумом и щелчками, так как в этой конструкции нет демпфирующих устройств, как в SoftLocker. В случае использования этого механизма нужно быть осторожным с установкой больших колес на лифтованные машины, а также с увеличением мощности и крутящего момента двигателя. Трансмиссия, не рассчитанная на подобные перегрузки, попросту не выдерживает и поэтому… Свернутые шлицы полуосей — нормальное явление (если, конечно, полуоси не были заменены на более мощные, чем заводские).
NoSpin — оборудование для тяжелой техники, такой, как пикапы General Motors, укомплектованные мостами типа GM-14 bolt или Rockwell 12.5′. Специальных демпферов нет и в этой модификации, но благодаря тяжести машин, в которых применяется это устройство, ударов и посторонних звуков при включении не ощущается.
Так как корпуса дифференциалов в таких мостах очень прочные и в них установлено по 4 сателлита, NoSpin заменяет только заводские шестерни внутри корпуса дифференциала.
Все модификации Detroit Locker представляют собой, по сути, кулачковую блокировку, весьма напоминающую конструкцию, устанавливаемую на «ГАЗе-66» и БТР. Отличается простотой, надежностью в применении и весьма посредственными характеристиками на твердых покрытиях, что сказывается на управляемости, особенно при применении на переднем мосту, что ускоряет износ резины. Определенный дискомфорт вызывают щелчки и металлические удары, слышимые при работе Detroit Locker.
GOV-LOCK.
Gov-Lock представляет из себя автоматически включаемый дифференциал повышенного трения. Специально разработан для государственной и военной техники США. Как опция предлагается практически для всех пикапов и внедорожников GM. В нормальном состоянии представляет собой классический разомкнутый дифференциал. Как только скорость вращения одного колеса оси относительно другого достигает определенной величины — примерно 2 оборота в секунду, — центробежный замыкатель защелкивает кулачковую муфту, которая, в свою очередь, зажимает пакет фрикционов, причем тем сильнее, чем быстрее крутится буксующее колесо. Таким образом, Gov-Lock обладает прогрессивной характеристикой блокирования — от нуля до стопроцентной. Кроме того, в этом устройстве имеется приспособление, автоматически отключающее блокировку при достижении транспортным средством скорости 25 миль в час… Любят своих военных в Америке… Достоинства такой блокировки очевидны, но и недостатков куча: большое количество мелких деталей вызывает и высокую вероятность поломок, что часто и происходит на практике — ломается шестеренка замыкателя и блокировка перестает работать. Кроме этого, Gov-Lock отнюдь не всегда эффективно работает. Если машина застряла в мягком грунте, то данная блокировка может оказать медвежью услугу, ведь для ее включения нужно достаточно сильно раскрутить буксующие колеса, что неминуемо приведет к моментальному самозакапыванию джипа, а включившийся в конце концов локер только добавит масла в огонь, окончательно посадив автомобиль на мосты. И происходить все будет тем быстрее, чем тяжелее внедорожник. Но на управляемость автомобиля Gov-Lock практически не оказывает негативного влияния.
EZ TRACTECH И LOCK-RIGHT POWERTRAX.
Автоматические блокировки EZ Tractech и Lock-Right Powertrax устанавливаются вовнутрь заводских корпусов дифференциалов, что очень удобно для джиперов, желающих сэкономить деньги на приобретении более дорогих блокировок, требующих выставления правильных зазоров в главных парах при их монтаже (ведь меняется корпус дифференциала). Недостаток очевиден — вся нагрузка при блокировании передается через единственную и не рассчитанную на это ось сателлитов. Кроме того, кулачковая конструкция издает посторонние звуки и шумы при работе.
Для установки в дифференциалы лифтованных машин, ездящих на больших колесах, такие блокировки рекомендовать нельзя. Да и вообще, кулачковые блокирующие устройства дают очень малую свободу проворачивания одного колеса относительно другого — трансмиссия испытывает постоянные перегрузки и быстро изнашивается, не говоря уже об ухудшении управляемости и быстром износе шин.
ДИФФЕРЕНЦИАЛЫ ПОВЫШЕННОГО ТРЕНИЯ (LSD).
Разделяются на два основных типа — с постоянными характеристиками и с прогрессивной характеристикой. Первые устанавливались, к примеру, в старые Grand Cherokee — простой набор фрикционов, поджатый пружинками, задавал определенное усилие проворачивания одного колеса оси относительно другого. На современных автомобилях марки Jeep устанавливается система Van-Lock, где роль пружины отведена героторному насосу, приводимому в действие шестерней полуоси, — как только появляется разница во вращении колес одного моста, героторный насос начинает перегонять масло из одного стакана в другой, тот давит на фрикционы и блокирует дифференциал, причем тем сильнее, чем быстрее происходит вращение буксующего колеса. Еще в современном автоспорте получили широкое распространение дифференциалы с косозубыми шестернями сателлитов — при проворачивании возникает сила, прижимающая их к корпусу дифференциала. Угол нарезки зубов на сателлитах задает характеристики блокирования.
Конечно, наиболее часто встречающийся тип дифференциала повышенного трения — это «дисковый». Такая блокировка применялась и до сих пор стоит на «вооружении» большинства мировых производителей внедорожников. Она обладает большой мягкостью срабатывания и практически не наносит вреда трансмиссии. Однако следует помнить, что устанавливаемые на серийные машины LSD имеют очень небольшой коэффициент блокирования (около 30%), а вследствие этого и недостаточно эффективны в тяжелых условиях. Такие блокировки не срабатывают, например, при вывешивании одного из колес, когда, в общем-то, помощь локера и требуется в первую очередь. Существуют пакеты фрикционных дисков, обеспечивающие больший коэффициент блокирования, но он все равно далеко не стопроцентен. Кроме того, с его увеличением, естественно, возрастают и нагрузки на трансмиссию при езде по твердому покрытию. Еще одним минусом LSD является их ограниченный ресурс. Фрикционные диски имеют тенденцию стираться, причем чем чаще буксуют колеса, тем сильнее изнашиваются диски. Если такой дифференциал установлен в заднем мосту автомобиля, не предназначенного для постоянного движения с полным приводом (только Part time в раздатке), то зимой в условиях города, где использование полного привода не оправдано, ему приходится работать очень много, так как задняя ось будет достаточно часто пробуксовывать. В целом ресурс LSD в зависимости от условий эксплуатации составляет от 50 до 150 тыс. км. Однако он не отказывает сразу, а «умирает» постепенно, все больше снижая коэффициент блокировки. Также нужно помнить, что дифференциалы повышенного трения требуют использования специальных присадок к маслу, залитому в такой дифференциал. Тип присадки фирма-изготовитель указывает в инструкции по эксплуатации.
