V8 Ч.1 Покупка и разборка мотора ЗМЗ-511

Всех приветствую!
По мотору я уже упоминал, что будет V8, а так как Волга, то другого и быть не может, разумеется ЗМЗ!
Выбор пал на низкий блок и мотор ЗМЗ-53.
Почему именно низкий блок, а не высокий, в пользу первого:
-доступность
-компактность
-относительная дешевизна постройки

В скором времени пошли поиски мотора, а точней живого блока, предпочтительно с каналом под центрифугу.
К сожалению цены на моторы грузовой линейки стали не адекватные, за кусок говна в масле просят, какие то не реальные деньги, а моторы с центрифугой за частую в ушатанном состоянии в силу времени и грузовой жизни, цена за новый консервный блок от 15 000рублей, как то тоже не надумал в пользу этого решения.

По итогу решил забрать мотор у друга, но это уже не 53й, а 511й со всеми вытекающими.

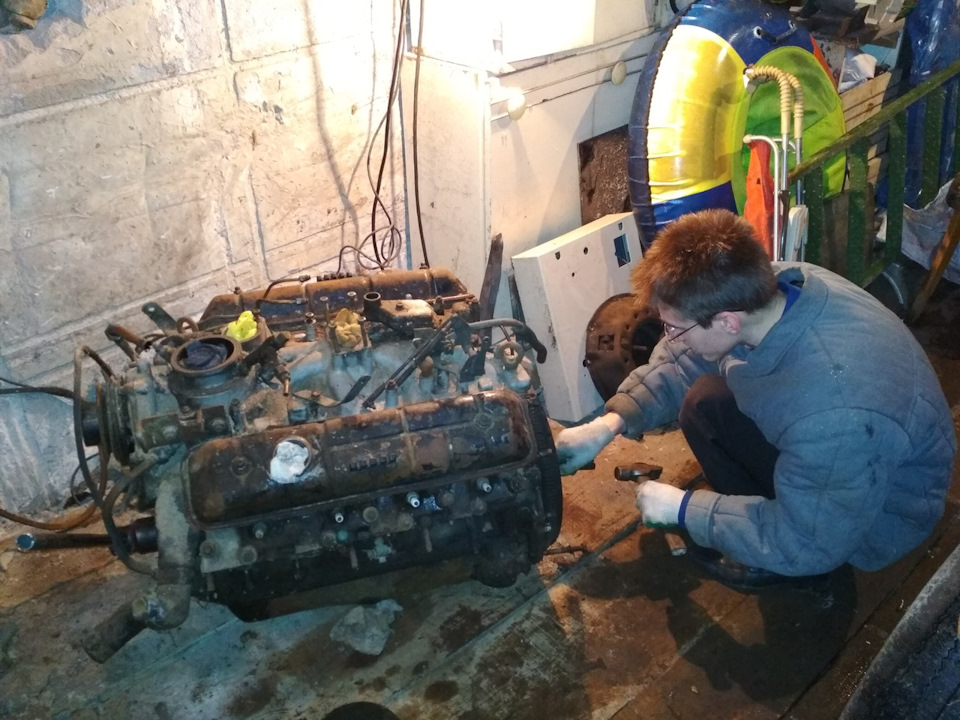

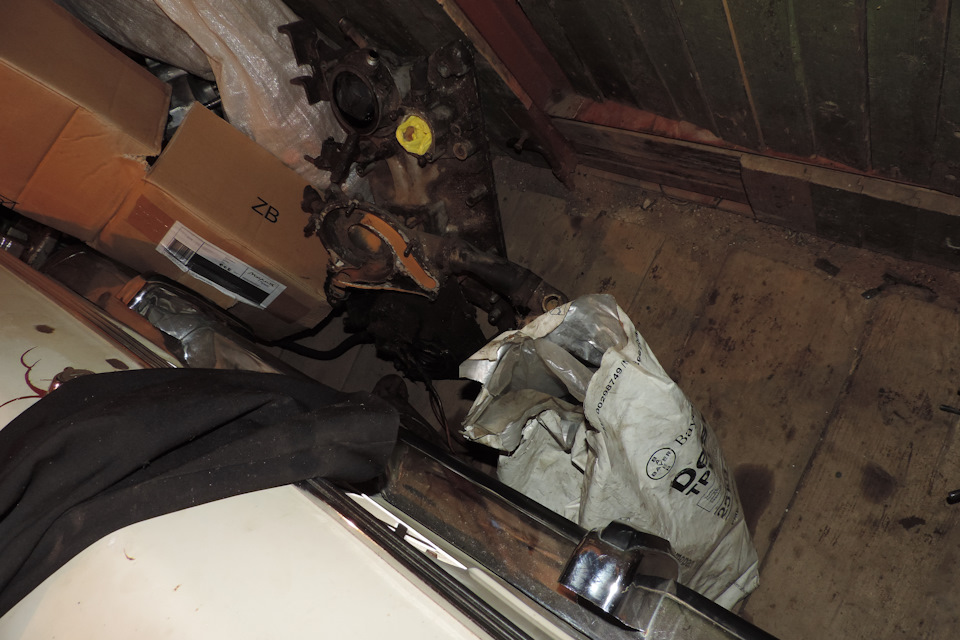

200км в соседний город и вот он перед моими глазами

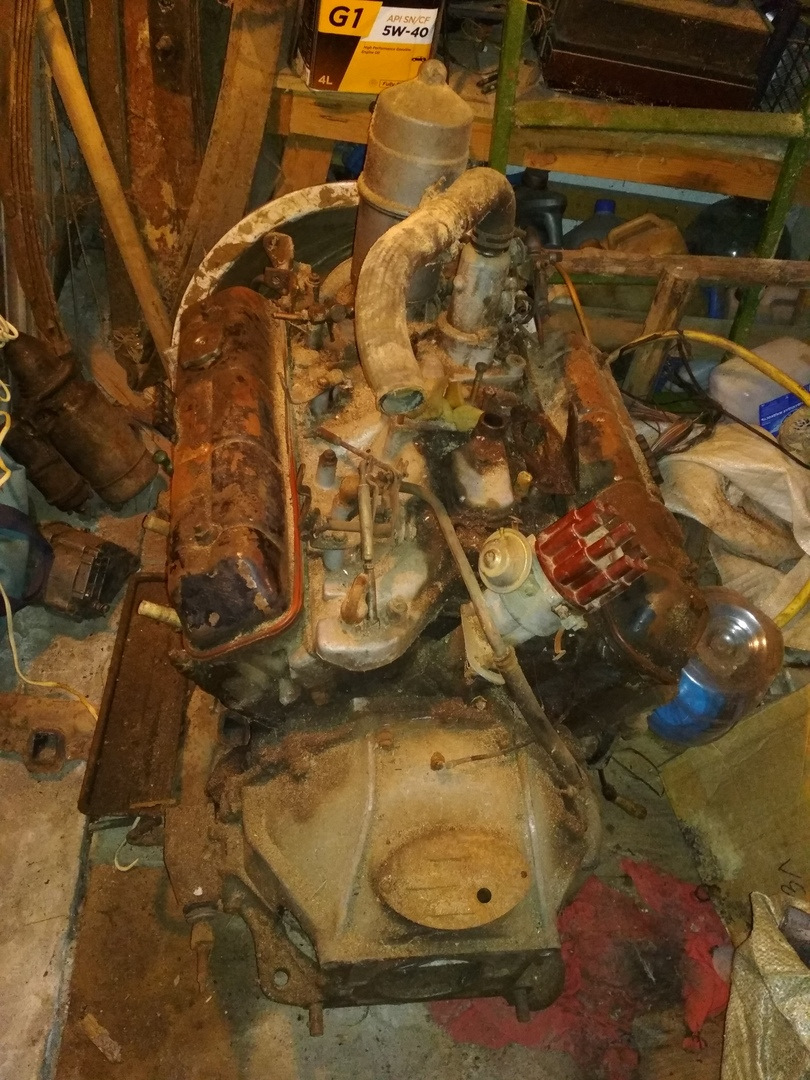

Мотор со списанного КАВЗа 1998года рождения.
Заявленный пробег 60 000км, мотор вытаскивал сам друг.

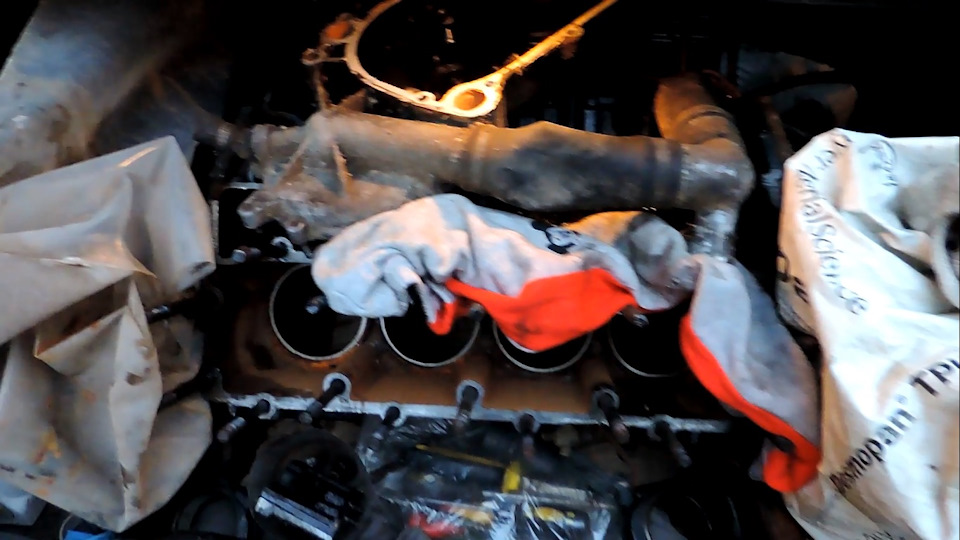

Мотор изначально планировалось раскидать для перевозки, что и было сделано. В 17:00 начался разбор к 23:00 мотор был уже раскидан и загружен в машину и путь дорогу обратно.

Итог, по основным частям:
-Коленвал номинал, под расточку.

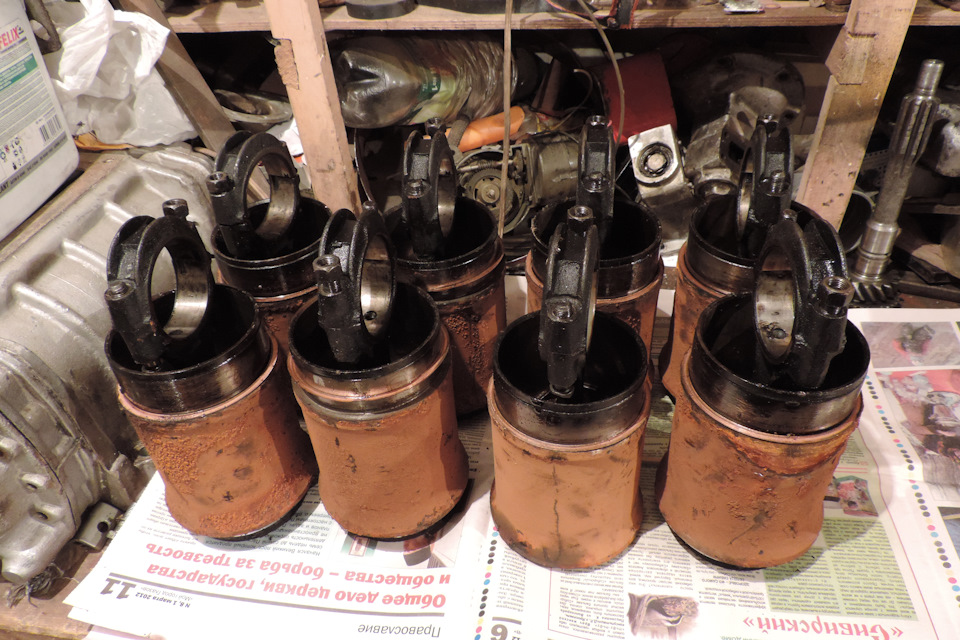

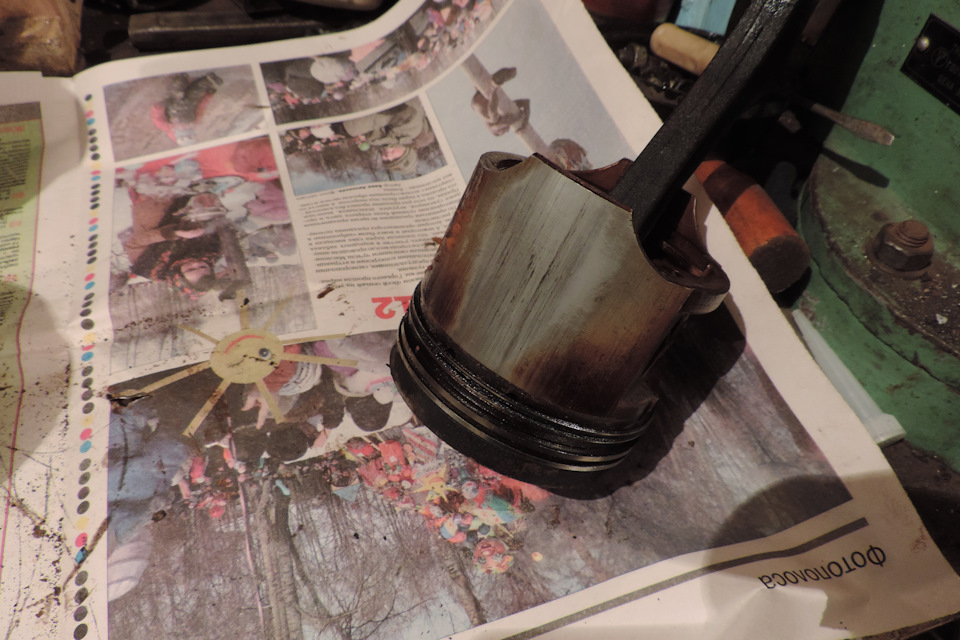

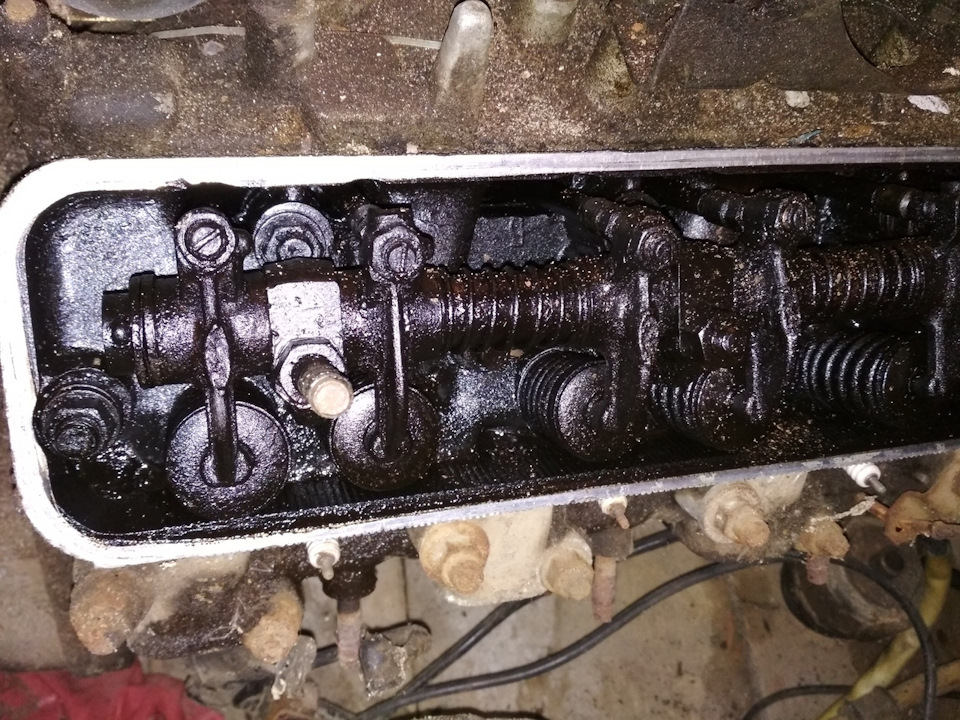

-Поршневая под замену (поршневую уже меняли, весь мотор в диком коксе в том числе и щатуны, а поршни с легким оттенком коричневого налета. Два, КС на одной ГБЦ побита то ли гайкой, то ли винтом, а поршень без повреждений.)
-ГБЦ под портировку и возможно в ремонт (Будет видно, что можно вытащить с вихривых голов, если не выйдет всегда есть проверенный вариант голов с прямыми каналами.)
-Блок живой, единственное требует мойки, более детального осмотра и промера пастели распредвала.
-Распредвал живой, но стоять не будет в этом моторе.
-Маховик с корзиной на выброс.

Разумеется дела с мотором не ближайших дней, но есть заготовка от которой можно оттолкнуться в будущем.

Цель постройки:
Реализовать к контексте объема 4,3литра с адекватными показателями для приятной езды в современном потоке, за разумное вложение финансов. Делаться будут и меняться, только те части мотора, которые требуют замены, ни какой ненужной мишуры, только самые эффективные решения и действительно нужные, для достижения поставленной цели.

Мотор поедет 9секунд до 100км/ч. и будет радовать приятным булькающим баритоном нижневального V8, сохраняя надежность сопрягающих частей, в том числе родной КПП. Можно снять показатели в районе 7секунд, но на мой взгляд 21й Волге этого не нужно.

Источник

Технические характеристики двигателя ЗМЗ 511

Технические характеристики двигателя ЗМЗ 511

Технические характеристики двигателя ЗМЗ 511 даны в таблице.

Внимание! Производителем заявлено, что мотор сможет пройти 250 000 километров без капитального ремонта. Однако на практике выявлено, что двигатель может отходить больше, если за ним ухаживать и вовремя делать профилактическое обслуживание.

Топливная и смазывающая система

При правильном обслуживании капитальный ремонт ЗМЗ-511 может потребоваться нескоро, поскольку мотор обладает приличным ресурсом работы. В основу топливной части входит карбюратор К-135. Он размещен в верхнем отсеке впускного газопровода. Каждая рабочая камера обеспечивает подачу воздушно-топливной смеси на один ряд цилиндров. В узле предусмотрены отводы вакуума для работы вентиляции и проводящих ходов.

В системе смазки предусмотрен шестеренчатый масляный насос, имеющий привод от распредвала. Очистка жидкости осуществляется через фильтр, а подача – посредством маслоприемника. В силовом агрегате имеется защита от недостатка масла. В случае заклинивания помпы происходит срезание штифта в приводе и мотор глохнет полностью.

Карбюраторный двигатель ЗМЗ-511 (инжектор используется на экспериментальных образцах) оснащен парой литых головок блока цилиндров. Они оборудованы высокотурбулентными отсеками для сгорания смеси, а также винтовыми канавками по отношению к впускным клапанам. Вставные седла последних элементов сделаны из чугуна, втулки – из металлокерамики. В верхней части ГБЦ расположены пружины клапанов, коромысла, которые защищены откидными крышками на болтах.

«ЗМЗ-511» и «ЗМЗ-513»: коротко о главном

Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.

«3М3-511» представляет собою бензиновый карбюраторный восьмицилиндровый V-образный двигатель с установкой цилиндров под углом в 90 градусов и верхним расположением клапанов. Рабочий объём силового агрегата составляет 4,254 литра. Его мощность – 125 лошадиных сил, или 92 кВт (при 3,4 тыс. оборотах в минуту). Степень сжатия составляет 7,6. По современной классификации, этот мотор имеет экологический класс «Евро-0».

У двигателя «3М3-51З» названные характеристики такие же, однако он обладает усиленной конструкцией, для эксплуатации в более сложных условиях. Отличия моторов «3М3-51З» от «3М3-511» заключаются в иной конфигурации масляного поддона, а также в наличии экранирования системы зажигания. Масса мотора «3М3-511» равна 262 кг, 513-го мотора – составляет 275 килограммов. Оба этих силовых агрегата снабжены картером сцепления под одинаковую унифицированную ГАЗовскую коробку переключения передач.

Работает мотор «3М3-511» («-51З») на низкооктановом бензине А-76 (в настоящее время в ходу маркировка А-80). Данные двигатели годятся для их адаптации к работе на газе, при установке комплекта газобаллонного оборудования.

Двигатель ГАЗ 66- Устройство и технические характеристики…

На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

Технические характеристики двигателя ГАЗ 66

В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.

Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:

На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:

Новый силовой агрегат имеет ряд существенных отличий от базовой модели:

Особенности конструкции двигателя ГАЗ 66 (ЗМЗ 511)

Бензиновый двигатель внутреннего сгорания имеет систему питания карбюраторного типа.

Общая информация и отзывы потребителей

Мотор ЗМЗ-511 представляет собой карбюраторный бензиновый V-образный двигатель, который имеет восемь цилиндров, обладает объемом 4,25 литра, мощностью сто двадцать пять лошадиных сил. Силовой агрегат соответствует экологическому стандарту «Евро 0», весит 262 килограмма, имеет оборотистость три с половиной тысячи вращений в минуту.

Как подтверждают отзывы пользователей, агрегат обладает хорошим потенциалом к форсированию. В связи с этим многие умельцы после доработки устанавливают его не только на грузовики, но и машины типа «Волги», а также на катера и прочие средства передвижения.

Поршневая часть и коленвал

Мотор ЗМЗ-511, технические характеристики которого можно дополнительно усовершенствовать, оборудован литым коленвалом из чугуна высокой прочности(с калеными шейками и противовесами).

Диаметр основных шеек составляет семьдесят, шатунных элементов — шестьдесят миллиметров. В передней и задней части коленчатого вала устанавливаются сальники, включая передний самоподжимной резиновый элемент. Задняя аналогичная деталь выполнена на основе шнура из асбеста.

Сзади к валу крепится маховик на четырех болтах. Спереди имеется шестерня привода распределительного вала и фланцы для генераторной системы и водяной помпы. Стальные шатуны монтируются посредством вкладышей, а защитные крышки дополнительно обрабатываются герметиком. Сами поршни диаметром 92 миллиметра выполнены из алюминиевого состава, обладают простой конструкцией с плоским дном, а также пазами для установки компрессионных и маслосъемных колец. Внешняя часть поршня обработана оловом, что улучшает приработку элемента.

Модификация «ЗМЗ-511.10»

В 511-м (и 51З-м тоже) двигателях, в модификации «3М3-511.10» были реализованы следующие технические изменения:

Устройство и комплектация

Простота устройства двигателя ЗМЗ-511 обусловливает его практичность и надежность. За основу установки взят алюминиевый блок, на который монтируется пара ГБЦ с углом развала девяносто градусов. У остова размещается распределительный вал с кулачками, усилие от которых передается на клапаны посредством специальной штанги.

Коллектор установлен между головками. На нем располагается карбюратор, масляный фильтрующий элемент и вспомогательные узлы (вентиляционная система, рецеркуляционный блок и прочие элементы). Наружная поверхность головок оснащена впускными коллекторами. Наверху двигателя имеется трамблер, соединенный общим переходником от масляного насоса к распределительному валу. В заднем отсеке агрегата расположен сам маслонасос, агрегируемый с вентилятором и генератором, а также клиновая ременная передача, взаимодействующая с шестеренкой коленчатого вала.

Отзывы и оценки покупателей:

Оценка расчитывется, как средняя из всех оценок покупателей за все время

Вы можете оставить свой отзыв на сайте:

ПОДБЕРЕМ и ОТПРАВИМ транспортной компанией с учетом приемлемых для вас сроков и стоимости доставки

БЕСПЛАТНО ДОВЕЗЕМ запчасть до терминала (вне зависимости от ее веса и стоимости), вы оплатите только услуги доставки транспортной компании

Доставка осуществляется логистическими компаниями:

Мы всегда стараемся держать актуальные цены на сайте, но все же иногда они могут отличаться от фактических. Пожалуйста, уточняйте точную стоимость у менеджера.

Как я ставил советский V8 ЗМЗ 511 в ГАЗ 21 Волга.

Запись о результатах установки двигателя, и почему именно этот двигатель был выбран. Как все делалось подробно в других записях постараюсь описать.
Изначально, после покупки хотел просто отреставрировать, и ездить по выходным. Но, не захотевший возить родной двигатель заставил задуматься о свапе чего нибудь) Очень жалко было пилить кузов, как никак автомобилю больше 50 лет, потому количество таких работ решил максимально уменьшить, и оставить возможность без проблем вернуть назад родной двигатель.

В большое подкапотное пространство так и хотелось поставить именно V8, но так чтоб гармонично все выглядело, будто так с завода все и стояло.

Не могу не сказать о родном двигателе ЗМЗ 21А. Кто видел хоть раз такой под капотом, тот думаю меня поймет, на сколько он «маленьким» выглядит, да и тяжело ему возить такой автомобиль. Для езды он не очень пригоден.

Думал о разных вариантах:

1. Джезеты/узеты. Почти сразу отмел принципиально, ибо как то не совсем правильно ставить достаточно современный импортный двигатель в советский автомобиль.

2. Американский V8. Это пожалуй самые правильные двигатели, по конструктиву и качеству. Остановила естественно редкость их в нашей стране, ну и конечно же цена, будучи на тот момент простым студентом не мог такого позволить.

3. Советские V8. Заинтересовала возможность установки с возможностью оставить родную МКПП, с переключением на руле. Да и внешне очень гармонично как мне показалось он бы смотрелся, ведь «современные» ЗМЗшные V8, почти не поменялись за последние 50 лет. Да и в советскую машину он максимально гармонично должен был вписаться как мне показалось.

Двигатель целенаправленно выбирался с документами. Попал ко мне в руки полностью разобранным, с моей надеждой с 0 собрать идеально работающий советский двигатель. Но отвратительное качество отечественных запчастей, да и сам конструктив двигателя не могли мне не помешать.

К слову, эти моторы относятся к категории «спецтехника», потому цена запчастей не оправданно завышена… Желающим повторить, рекомендую все хорошо посчитать.

Если бы я изначально знал сколько времени и денег у меня уйдет на советский V8, вряд ли бы решился на эту затею, но об этом в следующих записях, а пока просто фото итогового результата и процессов работ.

Особенности конструкции и комплектация двигателя «ЗМЗ-511»

Конструктивно силовой агрегат данной марки устроен достаточно просто, что положительным образом сказывается на его надёжности и долговечности. Основа двигателя «3М3-511» – это блок из алюминиевого сплава, на который с углом развала в 90 градусов установлены две головки блока цилиндров. У основания этой буквы V, образованной двумя ГБЦ, расположен один распределительный вал. Усилие от его кулачков на клапаны, которые установлены в верхней части головок, передается через штанги.

Между головками находится впускной газопровод (коллектор), на котором смонтированы карбюратор, масляный фильтр и несколько вспомогательных узлов (в частности, система вентиляции картера, система рециркуляции отработавших газов). На внешней стороне головок установлены выпускные коллекторы.

Сверху на силовом агрегате расположен трамблёр, имеющий общий с масляным насосом привод от распределительного вала. На задней части двигателя «3М3-511» смонтирован масляный насос (двухсекционный – на моторах до 2005 года выпуска, односекционный – в поздние годы выпуска). На передней части мотора расположен водяной насос, который интегрирован с вентилятором, а также генератор. Привод насоса и генератора осуществляется клиноременной передачей от коленчатого вала. Привод распределительного вала производится шестерёнчатой передачей от коленчатого вала.

Описание устройства мотора

ЗМЗ 511 – это восьмицилиндровый двигатель с системой питания не на инжекторе, а на карбюраторе. Силовое устройство включает в себя блок цилиндров, последние установлены под наклоном в девяносто градусов. К сожалению, по современной квалификации двигатель относится к моторам с экологическими нормами 0.

Давайте рассмотрим, что происходит внутри БЦ.

Узел цилиндров

В ГБЦ мотора ЗМЗ 511 сделаны мощные камеры сгорания. Оснащены винтовыми каналами впуска. Инженеры разработали специальную систему выведения выработанных газов.

Сам БЦ выплавлен из алюминиевого сплава. Капитальный ремонт блока невозможен в силу того, что нельзя расточить цилиндры. Металл мягкий, быстро приходит в негодность.

У основы расположенных V-образно цилиндров находится распределительный вал. Сам БЦ покрыт смолой, благодаря которой обеспечивается его герметичность. Дополнительно инженеры предусмотрели три ребра жесткости. А внутри которых находится место для расположения коленчатого вала.

Похожая статья ЗМЗ 406 двигатель: карбюратор и инжектор, характеристики ДВС

Водяная рубашка, которая расположена вокруг цилиндров создает отличную охлаждающую систему, не подводящую двигатель даже в самых жарких регионах. Гильзы цилиндров опытные механики относят к мокрому типу. Создаются из легированного чугуна, который является износостойким.

Эти гильзы с нижним фиксированием. Это значит, что сверху они прижимаются посредством ГБЦ. Внизу уплотнены дополнительно медными кольцами. Чтобы БЦ был более жестким, инженеры расположили его нижнюю часть на семьдесят пять миллиметров ниже оси коленчатого вала.

К блоку сзади подцеплен картер сцепления. Все элементы, которыми крепятся друг с другом эти два устройства, обработаны строго индивидуально. Это значит, что никакой другой поддон не подойдет, если только его недоработать. Крепится он посредством шпилек, как и поддон для смазывающего средства.

Седла у клапанов – вставные и вылиты из чугуна. А втулки у них изготовлены из металлокерамики. Вверху ставят пружину клапанов и коромысла. Закрыты эти устройства в двигателе ЗМЗ 511 крышками.

Масса БЦ равна сорока четырем килограммам. А разбег между цилиндрами не превышает 123 мм.

Поршневая часть и коленвал

Коленчатый у мотора полностью литой. На нем устанавливаются противовесы. Производится из чугуна, который является износостойким и высокопрочным. Его марка ВЧ 50.

Внимание! В двигателях выпуска девяностых шейки коленчатого вала закаляли. После нулевых перестали это делать.

Размеры объема коренных шеек равны семидесяти миллиметрам, а шатунных – 60. Спереди и сзади коленвала двигателя ЗМЗ 511 находятся сальники.

С задней стороны к коленвалу прикрепляется маховик, а спереди устанавливается шестеренка привода распредвала. Созданные из высокопрочной стали шатуны ставятся на вал.

V-образный восьмицилиндровый двигатель ЗМЗ 511 не отличается расположением клапанов от других моторов современников. Газораспределительный механизм имеет привод с поршневым управлением коромысел. Установка такого механизма производится в двухтактные двигатели. Два поршня движутся навстречу друг другу. Один из них открывает впускные окна, а другой — выпускные.

На силовом механизме ЗМЗ 511 используют две литые алюминиевые ГБЦ. Они произведены из сплава алюминия. В ГБЦ расположены улучшенные камеры сгорания. Они создают мощное завихрение и смешение топливно-воздушной смеси.

Похожая статья Технические характеристики и обслуживание 603 мотора Мерседес

Зажигание

Основным элементом зажигания является тамблер. Приводится в действие от распределительного вала. Имеется общая ось с масляной помпой. Сам трамблер содержит восемь проводов высокого вольтажа. Они идут к свечам зажигания.

А свечи зажигания вкручиваются непосредственно в головку блока цилиндров. Чтобы найти трамблер, нужно заглянуть в заднюю часть впускного газопровода. Элемент располагается рядом с карбюратором.

Система смазки двигателя внутреннего сгорания состоит из односекционного и двух секционного насоса. Привод масляной помпы находится у распределительного вала, забирается смазка из поддона с помощью специального масло приемника.

Очищается смазывающее средство от грязи других элементов сгорания топлива путем специального фильтрующего устройства. Этот фильтр устанавливается перед карбюратором.

Внимание! Ранее в двигателях ЗМЗ 511 вы могли найти центробежное фильтрующее устройства. Сейчас изготавливаются сменные устройства.

Подача смазывающего средства по двигателю осуществляется по каналам, а от фильтра к фильтру по специальным металлическим трубкам. Многие опытные механики устанавливают на мотор ЗМЗ 511 радиатор охлаждения, который охлаждает смазку. Повышается устойчивость двигателя к переносу высоких температур.

На какие машины ставился силовой агрегат ЗМЗ 511

Давайте посмотрим на какие транспортные средства устанавливался агрегат ЗМЗ 511. Его можно увидеть на следующих марках автомобилей:

Несмотря на хорошие отзывы о двигателе ЗМЗ 511, он имеет ряд недостатков. А также некоторые поломки движка могут привести к полной недееспособности мотора в будущем. Понадобится замена или свап двигателя в этом случае.

Недостатки поломки и проблемы двигателя

К недостаткам двигателя ГАЗ 511 относят следующие часто случающиеся неисправности:

Похожая статья Краткое описание двигателей ЗМЗ

В остальном, судя по отзывам опытных механиков и опытных автовладельцев, мотор ЗМЗ 511 более чем хорош. Он легко пройдет более полумиллиона километров, если ему регулярно раз в год делать техническое обследование и профилактический ремонт с заменой расходных материалов – это фильтра, смазывающие жидкости, охлаждающие жидкости.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту, мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяцев). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

Сроки и условия гарантии

Оставьте заявку через форму обратной связи, или позвоните по бесплатному номеру

Получите консультацию специалиста, обговорите детали заказа

Выберите подходящий для вас способ доставки (по телефону)

Выберите удобный способ оплаты и подтвердите заказ (по телефону)

Сервис нашего магазина позволяет делать заказ очень быстро и просто!

Консультация и подбор товара

В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта.

Оформление и подтверждение заказа

Перейдя на карточку выбранного товара, вы можете оформить заказ, нажав кнопку “купить”. Оформление заказа подразумевает заполнение полей: имя, номер мобильного телефона. Для быстрого заказа Вы можете воспользоваться формой обратного звонка, кликнув на красный круг с телефонной трубкой и введя свой номер телефона.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования заказа, сроков, способа и места доставки.

Профилактика и обслуживание двигателя

Двигатели внутреннего сгорания семейства ЗМЗ 53 обладают неплохим ресурсом и довольно выносливы, но чтобы этот ресурс не сокращался, не мешает проводить регулярное техническое обслуживание ДВС. К мерам профилактики и обслуживания относится:

Для того чтобы как можно дольше мотор автомобиля ГАЗ 53 обходился без капитального ремонта, необходимо регулярно диагностировать неисправности и поддерживать должное состояние двигателя, незамедлительно ликвидировать все неполадки, которые имеют отношение к изнашиванию деталей мотора, а также использовать рекомендуемое производителями топливо и моторное масло.

По возможности нужно предохранять поршни и поверхность камер сгорания от нагара.

Систематическая диагностика двигателя

В систематической проверке нуждаются крепления головок цилиндров к блоку цилиндров. Если крепление ослабло, то гайки необходимо подтянуть. Перед этим желательно слить из системы охлаждающую жидкость, после этого нужно ослабить крепление впускной трубы к головкам цилиндров, дабы избежать влияния подтяжки головки одного цилиндра на другую.

на фото устройство двигателя грузовика ГАЗ-53

Только после этого гайки крепления подтягивают при помощи динамометрического ключа. Такую подтяжку рекомендуют делать при первых трёх технических обслуживаниях автомобиля. Потом подтяжку делают немного реже — каждое ТО-2.

Как говорилось выше, при использовании рекомендуемого топлива и смазочных материалов, ремонта двигателя вполне можно избежать, нагар на поршнях и камерах внутреннего сгорания будет небольшим и никаким образом не повлияет на работу мотора. Но если пренебрегать рекомендациями производителей, то отложения нагара будет значительными, а это в свою очередь приведёт к детонации, снижению мощности и повышению расхода горюче-смазочных материалов.

схема устройства двигателя автомобиля ГАЗ-53

Как удалить нагар

Для того чтобы избавиться от нагара, необходимо хорошо очистить днища поршней и стенки камер внутреннего сгорания. В нагаре содержится большое количество ядовитых веществ, и нужно хорошо следить за тем, чтобы они не попали в дыхательные пути. Для этого нагар хорошо смазывают керосином.

Замена деталей коленчатого вала

Для увеличения потенциала двигателя на ГАЗ-53, необходимо регулярно производить замену поршневых колец и коренных вкладышей коленчатого вала. Вкладыши заменяют при значительном падении давления моторного масла. По мере надобности следует заменять и шатунные вкладыши.

Также нужно проводить тщательную очистку полостей шатунных шеек коленчатого вала. Если их очистка произведена некачественно, то это приведёт к быстрому изнашиванию шатунных вкладышей.

Замена поршневых колец

Если расход масла начал превышать 400 г на 100 км пробега, то значит пришло время сменить поршневые кольца. Нужно устанавливать комплект колец, который состоит из компрессионного чугунного кольца и набора стальных дисков.

Во время замены колец на гильзах цилиндров желательно удалить неизношенную часть пояска, а также очистить от нагара головки цилиндров и днища поршней.

Периодической проверки требует и газораспределительный механизм. При необходимости нужно регулировать зазоры клапанов и очищать их от нагара. Зазоры нужно проверять только на холостом двигателе, при полностью опущенном толкателе.

Топливная система «ЗМЗ-511»

В основе топливной системы – 2-х камерный карбюратор «К-135» (ранее на моторах «3М3-511» («-513») использовались также карбюраторы «К-126»). Карбюратор установлен в верхней части впускного газопровода. Каждая из камер карбюратора обеспечивает подачу топливно-воздушной смеси на один из двух рядов цилиндров. Вплотную к карбюратору смонтирован фильтр тонкой очистки бензина. От карбюратора производится отвод вакуума, для функционирования трамблёра и ограничителя частоты вращения коленчатого вала. Под карбюратором, во впускном газопроводе, тоже предусмотрен отвод вакуума, для функционирования системы вентиляции картера.

Зажигание

В этой системе основной деталью является трамблер. Механизм имеет привод от распределительного вала и отвод на несколько высоковольтных кабелей, идущих на свечи зажигания. Сам элемент размещается в заднем отсеке впускного газопровода возле карбюратора.

В модернизированных силовых агрегатах ЗМЗ-511, характеристики которых указаны выше, используется усовершенствованная конструкция масляного картера и экранирование свечей зажигания. Как подтверждают отзывы потребителей, в целом рассматриваемые моторы доказали свою надежность, продолжают выпускаться без существенных изменений по сравнению с первыми модификациями.

Моторное масло для двигателей ЗМЗ

В двигатель серии ЗМЗ 511 заливается 10 литров моторного масла. Заволжский моторный завод специально разработал масло для двигателей собственного производства. Разработаны следующие виды масел:

Общие сведения

После создания на Заволжском Моторном Заводе двигателя V-образной конструкции заказы повалили рекой. Это и не удивительно, ведь моторы могли похвастаться отличными техническими и мощностными характеристиками. Мотор мощностью 195 лошадиных сил работал в паре с 3-ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное, так и бензиновое горючее, что было очень удобно.

Таким образом, можно говорить о том, что двигатели ЗМЗ-513 стали народными любимчиками. Это один из самых популярных и востребованных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте более подробно ознакомимся с 513-й моделью, которая считалась одной из самых удачных в свое время.

Отзывы автомобилистов и экспертов

Что касается отзывов опытных водителей, то по поводу данного мотора многие отзываются положительно. В частности, отмечают неприхотливость этого ДВС и его достаточно высокий ресурс при правильной эксплуатации и должном уходе. ЗМЗ-513 много раз форсировался для использования на военной техники. Изменялась степень сжатия для работы на топливе с низким октановым числом. Все это говорит о большом потенциале советской V-образной восьмерки.

Многие водители отмечают, что этот мотор не лишен недостатков. Но он является крайне ремонтопригодным. Так что при наличии всех необходимых инструментов, проблему можно было решить в поле на коленке. С современными двигателями, где за все отвечает электроника, такой подход не работает. В общем же 13-й среди водителей любят и многие даже сегодня его используют ввиду низкой стоимости обслуживания.

Niroborn › Блог › Инжектор на ЗМЗ-53 (511)

Итак, в этой записи я попробую рассказать, как сменить тип питания двигателя ЗМЗ-53 (он же ЗМЗ-511, 523, 41, 13, 14 — не принципиально) на впрыск с наибольшей эффективностью и наименьшими затратами.

Для начала перечислим какие компоненты для этого потребуются: 1. Контроллер, он же мозг, ЭСУД, ECU и т.п.; 2. Система подачи топлива к двигателю — топливный насос, регулятор давления и топливопроводы; 3. Система впрыска топлива в цилиндры — топливные форсунки (они же инжекторы); 4. Система дозирования воздуха — дроссельный узел; 5. Датчики; Замечу, что система зажигания сюда не входит, но для реализации потенциала всей системы, она также требует замены, поэтому я буду её включать под номером 6: 6. Система зажигания, включающая индивидуальные катушки либо модули зажигания. Рассмотрим их подробнее.

Технические характеристики в цифрах

характеристика, описание, ремонт, обслуживание, тюнинг

Двигатель ЗМЗ 523 выпускаемый Заволжским моторным заводом пришёл на смену морально устаревшим силовым агрегатам 511/513. Так, мотор предназначался для установки на грузовые автомобили компании ГАЗ и автобусы Павловского автобусного завода.

Технические характеристики

Силовой агрегат ЗМЗ 523 обладает высокими техническими характеристиками. Это была последняя версия карбюраторных усиленных двигателей для грузовых транспортных средств и автобусов от Заволжского моторного завода. Так, конструкторы, при разработке движка, учли недоработки прошлого и сделали улучшенную конструкцию.

Итак, рассмотрим, основные технические характеристики 523-го силового агрегата:

Двигатель с маркировкой 523, который предназначен для установки на грузовые автомобили ГАЗ-3307 и автобусы ПАЗ. Это 8-цилиндровый V-образный мотор с повышенными техническими характеристиками. Правая и левая головки блока цилиндров идентичные, которые имеют высокотурбулентные камеры сгорания и впускные клапана винтового типа.

Двигатель сам по себе дешёвый, а за счёт простой конструкции, неприхотливый в обслуживании. Но, в связи с большим расходом горючего, считается, что данный движок морально устарел, поскольку в связи с высокой стоимостью ГСМ, его эксплуатация экономически нецелесообразна.

Ремонт и обслуживание

Обслуживание силового агрегата проводится по стандартной схеме, которая разрабатывалась для 511/513. Смена моторного масла и фильтров должна проводиться каждые 15 000 км пробега. Неприхотливость мотора упрощает выбор материалов для проведения ТО.

Так, обычно владельцы транспортного средства заливают в двигатель 10 литров минерального масла, по типу М10 (достаточно распространённая и дешёвая смазки для автомобилей грузового типа).

За счёт простой конструкции движок легко ремонтируется. Так, замена водяного насоса проводится достаточно быстро без особых усложнений. Регулировка зажигания и клапанов, также не доставляет хлопот.

Единственный недостаток мотора — это карбюратор, который часто выходит со строя и начинает заливать цилиндры. Многие автолюбители меняли родной впрысковой элемент на аналогичный, от автомобилей УАЗ или ГАЗ.

Доработка движка

Не часто можно встретить тюнинг двигателя 523, поскольку мотор используется в основном на автобусах. Так, доработкой может стать установка моновпрыска, но для этого необходимо заменить родные головки блока цилиндров.

Также, для увеличения мощностных характеристик можно расточить цилиндры и модернизировать механизм газораспределения, установив облегчённую поршневую группу и клапаны.

Вывод

Движок ЗМЗ 523 имеет увеличенные технические характеристики, но и ряд недостатков. Так, очень большим минусом, почему перестали применять данный силовой агрегат, стало то, что мотор имеет высокое потребление горючего, что в данное время не целесообразно.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм.

Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Вернуться к оглавлению

Производство и применение двигателя

Первый бензиновый двигатель модели ЗМЗ-511 завод выпустил в 1959 году. Новый силовой агрегат должен был заменить устаревший мотор ГАЗ-51 и на начальном этапе производства он предназначался для комплектования среднетоннажного грузового автомобиля ГАЗ-53, который выпускался с 1961 по 1993 год.

ЗМЗ-511 за счет простой конструкции и качественных технических параметров оказался очень удачным двигателем и хорошо зарекомендовал себя на установленном автомобиле. Поэтому предприятие подготовило сразу несколько модификаций мотора для оснащения других транспортных средств, а именно:

В настоящее время завод выпускает модернизированную версию двигателя под индексом ЗМЗ-511.10.

Источник
