ГРУ(К)-50Н-2 с РДК-50Н
Установка газорегуляторная ГРУ(К)-50Н-2 на базе регулятора давления газа РДК-50Н (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У3 ГОСТ15150.
Установка выпускается в двух исполнениях с регуляторами РДК-50/20Н или РДК-50/30Н:
Пример записи обозначения при заказе:
«Установка газорегуляторная ГРУ(К)-50/30Н-2 ТУ 4859-012-12213528-04»
«Установка газорегуляторная ГРУ(К)-50/20Н-2 ТУ 4859-012-12213528-04».
В случае отсутствия в заказе значений пропускной способности, предприятие поставляет газорегуляторную установку с регулятором, обеспечивающим максимальную пропускную способность.
Пропускная способность установки

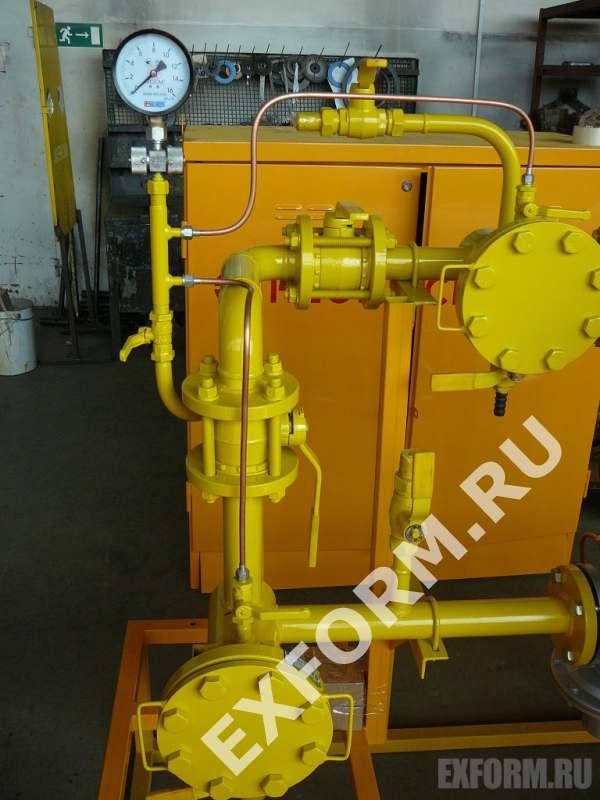

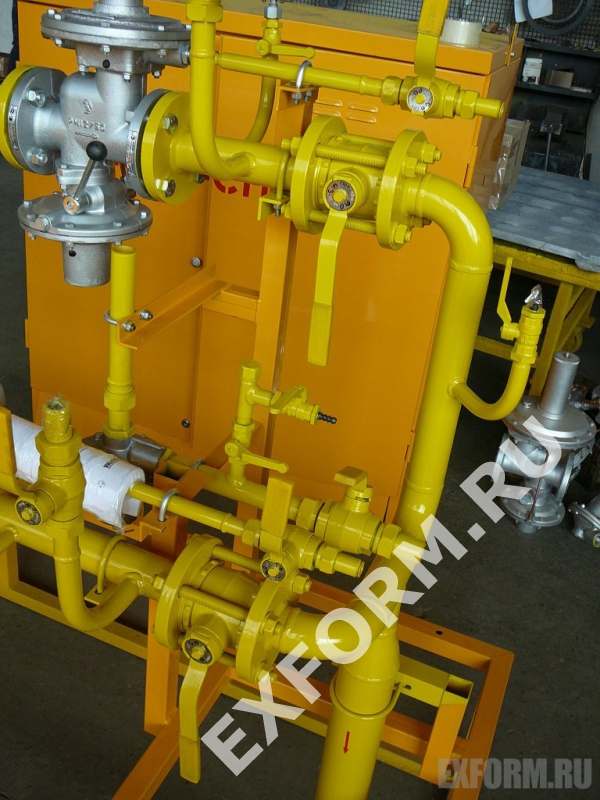

УСТРОЙСТВО И РАБОТА

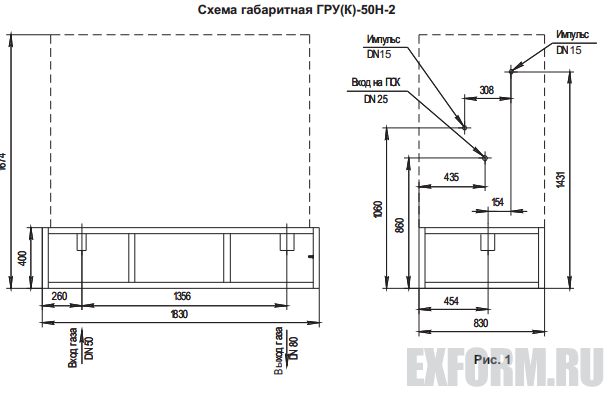

1. Установка состоит из металлической рамы (схема 1), на которой смонтировано технологическое оборудование, которое крепится хомутами к кронштейнам.
2.2. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной (схема 2).
2.3. Каждая линия редуцирования состоит из:
1) крана КН1 (или КН3) на входе;
2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтров Ф1 (или Ф2);
3) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4) крана КН2 (или КН4) на выходе;
5) импульсного трубопровода с краном КН9 (или КН10);
6) предохранительного сбросного клапана КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.
Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).
ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ
5.1. Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, СНиП 42-01-2002 в следующей последовательности:
1) установить установку на бетонном основании;
2) установить сбросные трубопроводы;
3) произвести присоединение к газопроводу.
Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.
5.2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.
5.3. Подготовку к работе комплектующих приборов, входящих в состав установки, производить согласно паспортам на данные приборы.
5.4. Пуск в работу установки в соответствии с рисунком 2 производить в следующей последовательности:
1) подать к входному патрубку установки давление, проверить давление по манометру М, открыв кран КН12 и клапан КН20. Открыть кран КН1 основной линии редуцирования.
2) плавно открыть кран КН11 перед клапаном предохранительным сбросным КП1, кран КН9 на импульсном трубопроводе, кран КН2 на выходе. Согласно паспорту на регулятор РДК-50Н произвести его настройку (п. 4.3.) и пуск (п. 7.1). За значением давления после регулятора следить по показаниям мановакуумметра, подключенного к крану КН13.
3) при запуске резервной линии редуцирования соблюдать ту же последовательность. Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.
Отбор импульсного давления на обе линии редуцирования производить из общего коллектора DN50, врезанного в выходной газопровод на расстоянии, указанном в п. 6.2 паспорта на регулятор РДК-50Н.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Установка в пределах гарантийного срока подлежит периодическому осмотру технического состояния, при котором должны контролироваться:
— давление газа до и после регулятора;
— перепад давления на фильтре;
— отсутствие утечек газа через все виды соединений с помощью мыльной эмульсии;
— надежность взвода и срабатывания клапана-отсекателя.
Срок осмотра устанавливается производственной инструкцией.
Объемы, сроки всех видов работ, выполняемых при осмотре технического состояния, технического обслуживания, текущем и капитальном ремонте за пределами гарантийного срока, должны производиться в соответствии с производственной инструкцией и требованиями «Правил технической эксплуатации и требований безопасности труда в газовом хозяйстве Российской Федерации» и ПБ-12-529-03 «Правила безопасности систем газораспределения и газопотребления».
Текущий и капитальный ремонт в течение гарантийного срока эксплуатации не требуется. Текущий ремонт за пределами гарантийного срока не реже одного раза в 5 лет.
При проведении работ необходимо руководствоваться «Правилами применения технических устройств на опасных производственных объектах», «Типовой инструкцией по организации безопасного проведения огневых работ на взрывоопасных и взрывопожароопасных объектах».
Гру 50н 2 экс форма
Установка газорегуляторная ГРУ-50Н-ЭК и ГРУ-50В-ЭК выпускается на раме с одной линией редуцирования и съемным байпасом на базе регулятора РДП-50Н или РДП-50В и узлом учета расхода газа на высокой стороне.
Установка газорегуляторная ГРУ-50Н(В)-ЭК выпускается на базе одного регулятора давления газа прямоточного типа РДП-50Н(В) и предназначена для подачи газа под низким или высоким давлением на потребление с максимальным расходом до 6800 м3/ч. Климатическое исполнение соответствует УХЛ4 ГОСТ 15150 (от +1С до +35С).
Газорегуляторная установка ГРУ-50Н(В)-ЭК применяется в системах газоснабжения котельных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.
Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям. При заказе газорегуляторной установки ГРУ-50Н(В)-ЭК необходимо заполнить опросный лист.
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
Гру 50н 2 экс форма
ГРУ(К)-50Н-2 состоит из металлической рамы, на которой смонтировано технологическое оборудование, которое крепится хомутами к раме и кронштейнам. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.
Каждая линия редуцирования состоит из:
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).
Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
В конструкцию установки могут быть внесены изменения, не отражающиеся на ее технических характеристиках и не нарушающие правила промышленной безопасности по ПБ 12-529-03, ГОСТ Р 54983-2012 и СНиП 42-01-2002(СП 62.13330.2011).
| Рвх., МПа | 0,025 | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
| ГРУ(К)-50/20Н-2 | 57 | 86 | 125 | 187 | 249 | 311 | 372 | 435 | 498** | 560 | 622 | 684 | 746 | 808 |
| ГРУ(К)-50/30Н-2 | 172 | 258 | 375 | 562 | 748 | 935 | 1121 | 1307 | 1494** | 1680 | 1867 | 2054 | 2241 | 2427 |
*Пропускная способность дана с учетом запаса в 15% от максимально возможной.
**В исполнении на входное давление до 1,2 МПа установка выпускается на базе регулятора РДК-50/20Н1 или РДК-50/30Н1 в зависимости от диаметра седла.
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
Гру 50н 2 экс форма
Установка газорегуляторная ГРУ-50Н-2-ЭК и ГРУ-50В-2-ЭК выпускается на раме с регуляторами прямоточного типа РДП-50Н или РДП-50В и узлом учета расхода газа на высокой стороне.
Установка газорегуляторная ГРУ-50Н(В)-2-ЭК на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует УХЛ4 ГОСТ 15150 (от +1 С° до +35 С°).
Газорегуляторная установка ГРУ-50Н(В)-2-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.
На входе в ГРУ установлен шаровой кран ДУ-50 межфланцевый. Перед счетчиком установлен фильтр газовый ФГ-50. После узла учета смонтированы две линии редуцирования. Каждая линия редуцирования состоит из шарового крана ДУ-50, запорного клапана ПКН-50, регулятора давления газа РДП-50, шарового крана ДУ-50 на выходе.
Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям. При заказе газорегуляторной установки ГРУ-50Н(В)-2-ЭК необходимо заполнить опросный лист.
Пропускная способность ст.м³/ч газорегуляторных установок ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК
*Пропускная способность дана с учетом запаса в 15% от максимального
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
Установка газорегуляторная шкафная с узлом учета УГРШ(К)-50Н-2-ЭК
Предприятия-изготовители:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»
Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ЭК (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.
Технические характеристики
* Регулятор поставляется с настройкой Рвых в диапазоне 0,002-0,0035 МПа. В комплект поставляется пружина с диапазоном настройки Рвых 0,0035-0,005 МПа
Таблица пропускной способности
| Входное давление, МПа | РДК-50/20Н1(2) | РДК-50/30Н2(2) |
|---|---|---|
| 0,05 | 100 | 300 |
| 0,1 | 150 | 450 |
| 0,2 | 210 | 630 |
| 0,3 | 270 | 800 |
| 0,4 | 330 | 990 |
| 0,5 | 390 | 1150 |
| 0,6 | 450 | 1350 |
| 0,7 | 500 | 1555 |
| 0,8 | 580 | 1750 |
| 0,9 | 650 | 2000 |
| 1,0 | 700 | 2200 |
| 1,1 | 800 | 2450 |
| 1,2 | 900 | 2700 |
Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.
Технологическое оборудование состоит из линии учета расхода газа 1 и линии редуцирования 2.
Линия учета расхода газа состоит из крана 3 на входе, фильтра 4. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрен манометр 5 с клапаном 6 и кранами 7, 8. Для учета расхода газа предусмотрен измерительный комплекс 9. На выходе установлен кран 10.
Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия 11 с краном 12.
Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 13 с краном 14. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны 15 и 16. Для слива конденсата из фильтра предусмотрен кран 17.
Линия редуцирования состоит из основной 18 и резервной 19 линий. Каждая линия редуцирования состоит из крана 20 (21) на входе, регулятора давления газа 24(25), предназначенного для снижения давления газа и поддержания его в заданных пределах, а так же отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов, крана 26(27) на выходе, импульсного трубопровода 28(29) с краном 30(31), предохранительного сбросного клапана 32, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода 33 с краном 34. Для замера давления и настройки клапана 32 предназначены краны 35 и 36.
Для замера давления на выходе предусмотрен кран 37 с ниппелем для подключения мановакуумметра.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы 38(39) и 40(41) с кранами 42(43) и 44(45).
Для обогрева установки в зимнее время служит обогреватель 46, к которому через вентиль 47 и регулятор 48 поступает газ требуемого давления.
Габаритный чертеж УГРШ(К)-50-2-ЭК
