Для создания СКС (структурированных кабельных систем) и систем безопасности предприятий используют провода, известные как «витая пара». В отличие от оптоволокна, информационные кабели прокладывают чаще всего внутри зданий и сооружений для соединения нескольких элементов связи или безопасности в единый механизм. Основная функция проводов – передача пакетов информации, поэтому такие кабели и называются «информационными».
Основные различия и маркировка.

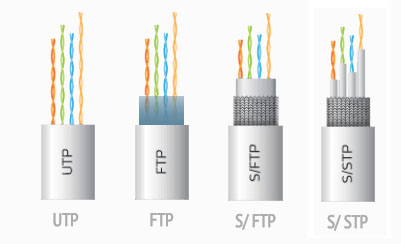

Главное различие проводов – скорость передачи данных. Маркировки UTP, FTP и SFTP как раз и обозначают разную скорость приема и передачи информационных пакетов. В соответствии с системой стандартизации, кабели различаются и по другим характеристикам. Основные параметры, которые необходимо учитывать при монтаже сетей передачи данных, это полнота сопротивления, возвратные потери, емкость и затухание сигнала. В отдельных случаях используют кабель мкэкшв для сохранения целостности всей сети и ее отдельных участков.
Учитывая высокий показатель прочности таких проводов, их чаще всего применяют для прокладки сетей в канализации, открытом грунте и взрывоопасных участках местности. Еще одна область применения – создание СКС внутри зданий и сооружений, а также подключение различных комплексов и приборов к электрической сети высокого напряжения.

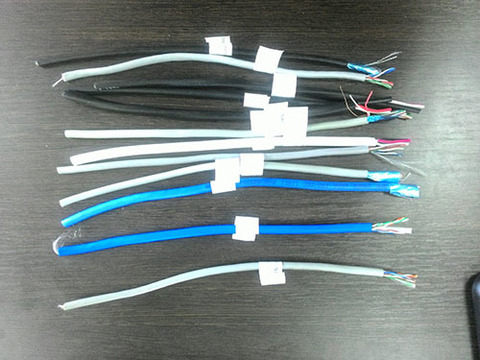

Информационный кабель состоит из нескольких медных проводников диаметром до 0,48 мм. Провод должен легко гнуться, в местах сгибов не должно быть переломов. Другой важный параметр – экранирование, то есть защита от помех. В отличие от неэкранированного кабеля, прокладка провода с защитой от помех занимает больше времени и усилий.
В зависимости от требований пожарной безопасности, используется провод с полиэтиленовой оболочкой. Основное свойство полиэтилена – высокая сопротивляемость огню. Оболочка из ПВХ менее устойчива к возгоранию, но стоимость такого кабеля гораздо ниже. Для прокладки коммуникаций внутри здания применяют кабель серого цвета. Если же провод проходит по улице, то лучше использовать черный цвет.
В основе современной системы передачи информации лежит кабель связи. В СКС применяется два основных типа информационных кабелей: оптоволоконные и медные.
Волоконно-оптический кабель используется во многих сферах промышленности для передачи данных на большие расстояния. Так как оптический кабель сделан из диэлектрических материалов безопасен при передаче данных на нефтепроизводствах и других взрывоопасных объектах. Кроме того, он весьма назначительно накапливает статистическое электричество, величины которого настолько малы, что не учитываются. Кроме того, оптоволоконные кабели могут использоваться в сетях на различных объектах, связанных с высокими напряжениями. Достоинства: • высокая скорость передачи информации (от 1 до 10 Гбит/с на расстоянии 1 км); • невосприимчивостью к различного рода помехам; • малые габаритные размеры и масса; • возможность доводить расстояния между передающим и приёмным устройствами до 400–800 км. Недостатки: • уменьшение полосы пропускания при воздействии ионизирующих излучений вследствие увеличения поглощения оптического излучения световедущей жилой; • трудоёмкость сварки и ослабление сигнала в месте сварного шва; • риск поражения сетчатки глаза световым излучением. • Волоконно-оптический кабель нельзя сгибать под углами менее 110-120 градусов.
Выбор информационного кабеля.
Основными критериями при выборе витой пары являются: степень защиты от помех и электромагнитных наводок, скорость передачи информации (стандарт сетевого подключения), вид изоляционного материала и количество в кабеле жил/проводников. Существенную роль при выборе информационного кабеля играет вид изоляционного материала, в который кабель заключен и от которого зависит его способность противостоять агрессивным средам, а также определяется способ прокладки. Способность информационного кабеля выдерживать влияние агрессивных сред зависит от материала изоляции. Существуют кабели с ПВХ-оболочкой (PVC), применяющиеся для внутренней прокладки, а также кабели с оболочкой из полиэтилена (PE), предназначенные для внешней прокладки. Для воздушной протяжки в конструкцию кабелей с оболочкой из полиэтилена входит трос. Такие кабели способны выдерживать перепад температур и действие ультрафиолета.
Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет.
Затрудняетесь в выборе? Не нашли нужный тип или сечение кабеля?
Доступные маркоразмеры
Расшифровка размера по названию
№
Сечение
Цена без НДС
Наличие
1
SVT и SJT 3×16
уточните у менеджера *
на удаленном складе
2
SVT и SJT 2×18
уточните у менеджера *
на удаленном складе
3
SVT и SJT 2×16
уточните у менеджера *
на удаленном складе
4
SVT и SJT 3×18
уточните у менеджера *
на удаленном складе
Элементы конструкции кабеля SVT и SJT:
— тонкие медные проволоки скручены согласно ASTM B-174 — изоляция жил из ПВХ — маркировка жил: 2 жилы: черная и белая 3 жилы: черная, белая и зеленая 4 жилы: черная, белая, красная и зеленая — жилы скручены в слои — внешняя оболочка из ПВХ* чёрного или оранжевого цвета — масло и водо стойкий
Стандарты:
— UL62 стойкость к изгибаниям — OSHA — MSHA
Применение кабеля кабеля SVT и SJT:
SJT — переносной электроинструмент — электромоторы — переносные светильники и лампы SVT — пылесосы — кухонные комбайны — офисное оборудование
Технические характеристики кабеля SVT и SJT:
Наличие на складе: sVT и SJT
Для уточнения наличия позвоните или оставьте заявку на сайте:
Цена за метр: sVT и SJT
Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.
Купить sVT и SJT оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.
Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.
Способы оплаты: Условия и порядок оплаты индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе Оплата.
Способы доставки: Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе Доставка. Уточнить о вариантах доставки в ваш регион вы можете по бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.
Как правильно выбрать и купить информационные кабели
Информационные кабели (другие их названия – витая пара, LAN кабель) и модифицированные их аналоги являются на современном рынке наиболее востребованными в своем сегменте. Они отличаются высокими показателями качества и надежностью в сфере передачи аналоговых и высокочастотных сигналов. Перечень номенклатуры кабеля этого типа достаточно широк, имеется возможность подобрать подходящий под конкретные требования вариант.
По месту размещения, информационный кабель бывает двух видов.
Кроме этого, данная кабельная продукция может различаться по:
Все эти факторы влияют на качество, назначение и функционирование кабеля в кабельных системах. И, соответственно, на их стоимость. В каталоге и прайсах компании «ABC Рус» вы найдете цены информационного кабеля различного типа, начиная от двужильных недорогих моделей и заканчивая экранированными многожильными кабелями с повышенной устойчивостью к коррозиям и электромагнитным помехам.
Информационный кабель бывает нескольких разновидностей.

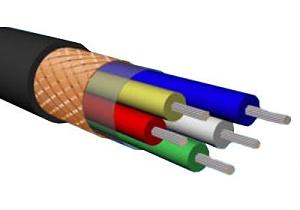

Витая пара представляет собой свитые попарно изолированные проводники (жилы). Современные технологии позволяют изготавливать кабели витая пара, обладающие повышенной устойчивостью к электромагнитным и механическим помехам за счет экранирования и улучшенной изоляции проводника. Это дает возможность передавать данные на близкие и дальние расстояния в отличном качестве и на высоких скоростях, в зависимости от назначения конкретного кабеля.
При покупке важна не только цена, но и особенности используемого кабеля — для каждой конкретной ситуации проводники подбираются отдельно. Сотрудники компании «ABC Рус» индивидуально проконсультируют каждого своего клиента, помогут подобрать наиболее оптимальный вариант в соответствии с требованиями покупателя. Это позволяет клиентам компании не только сэкономить время, но и избежать ненужных материальных затрат.
Витая пара, благодаря своим характеристикам, до настоящего времени очень популярна. Информационный кабель отличается простотой монтажа, не требует дорогостоящего техобслуживания, является надежным и долговечным. Благодаря своему широкому ассортименту, имеется возможность подобрать LAN кабель определенного назначения, что дает значительную экономию средств.
Стоимость информационного кабеля зависит от эксплуатационных особенностей, материала изготовления и назначения. Жилы проводов могут быть как медными, так и выполненными из алюминия с медным напылением. Некоторые модели экранированного типа оснащены специальным тросом для подвесного монтажа. В зависимости от конкретных требований, на сайте компании «ABC Рус» Вы сможете найти любую разновидность необходимого кабеля по самой привлекательной цене.
Подробную информацию о технических характеристиках информационных кабелей и их наличии можно получить у специалистов компании AVS Electronics.
Защита информации от утечки по техническим каналам.
Термины и определения
Объект защиты – информация, носители информации, технические средства и технология их обработки, а также средства защиты информации.
Автоматизированная система (АС) – система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функции.
Контролируемая зона (КЗ) – это пространство (территория, здание, часть здания), в котором исключено неконтролируемое пребывание сотрудников и посетителей организации, а также транспортных, технических и иных материальных средств.
Специальные исследования (СИ) – это выявление с использованием контрольно-измерительной аппаратуры возможных каналов утечки защищаемой информации от основных и вспомогательных технических средств и систем.
Специальная проверка (СП) – это проверка технических средств и систем объекта защиты с целью выявления возможно внедренных электронных устройств съема информации (закладочных устройств).
Специальные обследования помещений – комплекс мер в области защиты информации в части проведения работ по выявлению электронных устройств, предназначенных для негласного получения сведений в помещениях, где циркулирует информация ограниченного пользования.
Аттестация объекта защиты – это официальное подтверждение наличия на объекте защиты необходимых и достаточных условий, обеспечивающих выполнение установленных требований РД по ЗИ.
Тестовый сигнал – испытательный сигнал, эквивалентный по интересующим (заданным) параметрам имитируемому опасному сигналу (требования определены в ГОСТ Р 29339-92 ).
Организация работ по технической защите конфиденциальной информации.
Уровень технической защиты конфиденциальной информации, а также перечень необходимых мер защиты определяется дифференцированно по результатам обследования ОИ с учетом соотношения затрат на организацию защиту информации и величины ущерба, который может быть нанесен собственнику информационных ресурсов.
Особое внимание должно быть уделено защите информации, в отношении которой угрозы безопасности информации реализуются без применения сложных технических средств:
Объекты информатизации должны быть аттестованы по требованиям безопасности информации в соответствии с нормативными документами ФСТЭК России. Ответственность за обеспечение требований по ТЗКИ возлагается на руководителей организаций, эксплуатирующих ОИ.
Целью аттестации ОИ является подтверждение соответствия его системы защиты информации в реальных условиях эксплуатации требованиям безопасности информации.
Аттестация ОИ проводится до ввода ОИ в эксплуатацию и вызвана необходимостью официального подтверждения эффективности системы защиты информации, реализованной на ОИ.
Порядок проведения аттестации ОИ на соответствие требованиям безопасности информации включает следующие мероприятия:
Этап аттестационных испытаний включает в себя:
Технические каналы утечки информации
При использовании технических средств для обработки и передачи информации и проведении переговоров возможны следующие каналы утечки информации ограниченного распространения:
Как можно видеть, все каналы утечки информации, кроме последних двух, являются весьма специфическими, съем информации возможен только при использовании специального, часто очень дорогого оборудования. Стоит ли ваша информация столько, сколько готовы потратить средств на ее несанкционированное получение? Хочется повторится: затраты на организацию защиты информации должны быть соразмерны величине ущерба, который может быть нанесен собственнику информационных ресурсов.
Модель технического канала перехвата информации состоит из объекта разведки, то есть источника информации, среды распространения этой информации с учетом помех и технического средства разведки (ТСР), расположенного за границами контролируемой зоны:
Перехват информации с использованием технических средств может вестись за границей контролируемой зоны из близлежащих строений и транспортных средств; из смежных помещений, принадлежащих другим учреждениям (предприятиям) и расположенным в том же здании, что и объект защиты; при посещении учреждения (предприятия) посторонними лицами.
Классификация каналов утечки информации по виду информативного сигнала и среде распространения
Общая классификация технических каналов утечки по источнику информации
Побочные электромагнитные излучения и наводки (ПЭМИН) – это паразитные и побочные электромагнитные излучения радиоэлектронного оборудования и средств вычислительной техники. В зависимости от среды распространения различают:
В электромагнитных каналах утечки информации носителем информации являются электромагнитные излучения (ЭМИ), возникающие при обработке информации техническими средствами.
Побочные электромагнитные излучения (ПЭМИ) – нежелательные (паразитные) электромагнитные излучения, возникающие при функционировании технических средств обработки информации, и приводящие к утечке обрабатываемой информации.
Информативными ПЭМИ называются сигналы, представляющие собой ВЧ несущую, модулированную информацией обрабатываемой на СВТ (например, изображением, выводимым на экран монитора, данными, обрабатываемыми на устройствах ввода-вывода и т.д.).
Неинформативными ПЭМИ называются сигналы, анализ которых может дать представление только о режиме работы СВТ и никак не раскрывает характер информации, обрабатываемой на СВТ.
Основными причинами возникновения электромагнитных каналов утечки информации в технических средствах обработки информации (ТСОИ) являются:
Практически все компоненты СВТ во время работы являются источниками возникновения ПЭМИ:
Электромагнитная наводка – передача (индуцирование) электрических сигналов из одного устройства (цепи) в другое, непредусмотренная схемными или конструктивными решениями и возникающая за счет паразитных электромагнитных связей. Электромагнитные наводки могут приводить к утечке информации по токопроводящим коммуникациям, имеющим выход за пределы контролируемой зоны.
Причинами возникновения электрических каналов утечки информации являются наводки информативных сигналов, под которыми понимаются токи и напряжения в токопроводящих элементах, вызванные побочными электромагнитными излучениями, ёмкостными и индуктивными связями.
В зависимости от физических причин возникновения наводки информативных сигналов можно разделить на:
Уровень наводок зависит от расстояния между источником излучения и случайной антенной, типа случайной антенны (сосредоточенная или распределённая), длиной параллельного пробега и величиной переходного затухания линий, напряжения информативного сигнала в линии и уровня шумов (помех) и других факторов.
Помимо естественных технических каналов утечки информации существуют и специально создаваемые ТКУИ, например, технические каналы утечки информации, создаваемые путем «высокочастотного облучения» СВТ или создаваемые путем внедрения в СВТ электронных устройств перехвата информации («закладных устройств»).
Технические каналы утечки информации от средств вычислительной техники
Информация в процессе обработки средствами вычислительной техники проходит через ряд режимов ее преобразования, передачи и отображения. Наиболее потенциально опасными из них являются:
Возможности перехвата информации средствами перехвата ПЭМИН зависит о вида технического средства и составляет:
Указанные расстояния являются примерными и для конкретного объекта могут отличаться как в меньшую, так и в большую стороны.
Перехват побочных электромагнитных излучений
В общем виде схема технического канала утечки информации, обрабатываемого средствами вычислительной техники, выглядит следующим образом:
Здесь воздушная среда – это среда распространения сигнала. Помимо воздушной, средой распространения сигнала могут быть:
Пространство вокруг ОТСС, на границе и за пределами которого напряжённость электромагнитного поля не превышает допустимого (нормированного) значения, называется зоной 2 (R2).
Съем наводок ПЭМИ ТСОИ с соединительных линий ВТСС и посторонних проводников
Случайные антенны могут быть сосредоточенными и распределенными.
Значение показателя защищенности будет зависеть не только от уровня ПЭМИ ОТСС, но и от длины случайной антенны (от помещения, в котором установлено ОТСС, до места возможного подключения к ней средства разведки = Кл).
Схема ТКУИ, возникающего за счёт наводок ПЭМИ СВТ в случайных антеннах (схема электрического канала утечки информации):
Схема ТКУИ, возникающего за счёт наводок информативных сигналов в линиях электропитания и заземления СВТ:
Перехват информативных сигналов при подключении ТСР ПЭМИН к линиям электропитания и заземления СВТ:
Техническими средствами перехвата ПЭМИН являются комплексы перехвата побочных электромагнитных излучений СВТ, состоящие из специальных приёмных устройств с дальностью перехвата ПЭМИ от 10 до 50 метров и широкополосной направленной антенны с диапазоном частот от 80 МГц до 1,3 ГГц, коэффициентом усиления 5-7 дБ.
Способы перехвата информации, обрабатываемой техническими средствами
Перехват ПЭМИ, возникающих вследствие протекания по ТСОИ переменного электрического тока;
Перехват ПЭМИ, возникающих вследствие работы ВЧ генераторов, входящих в состав ТСОИ;
Перехват ПЭМИ, возникающих вследствие паразитной генерации;
Перехват наводок информационных сигналов в соединительных линиях ВТСС и посторонних проводников;
Перехват наводок информационных сигналов с линий электропитания ТСОИ;
Перехват наводок информационных сигналов с цепей заземления ТСОИ.
Технические каналы утечки речевой информации
Акустические каналы утечки информации включают в себя прямой акустический, вибрационный (виброакустический), акустоэлектрический (линейный), состоящий из «микрофонного эффекта и «высокочастотного навязывания», оптико-электронный (лазерный) канал утечки и канал утечки за счет «высокочастотного облучения».
Схема прямого акустического (воздушного) канала перехвата акустической (речевой) информации:
С использованием направленного микрофона перехват информации возможен на расстоянии 50-100 метров днем и до 500 м. ночью в условиях города, при открытых форточках или фрамугах; с использованием проводной микрофонной системы протяженность линии составляет до 10 км; с использованием закладного устройства с передачей информации по электросети дальность составляет 300-500 метров при питании от одной низковольтной шины ТП; с использованием закладного устройства с передачей информации по телефонной линии на ВЧ дальность составляет порядка одного километра; с использованием полуактивного закладного устройства с передачей информации по оптическому каналу в ИК- диапазоне длин волн дальность составляет 500-800 метров.
При использовании перехвата речевой информации с использованием устройства типа «телефонное ухо» с передачей информации по телефонной линии на НЧ, либо с передачей информации по радиоканалу при использовании сотовых телефонов в качестве закладного устройства дальность передачи информации неограниченная.
Причиной возникновения акустического и виброакустического каналов утечки информации являются колебания ограждающих конструкций и инженерно-технических коммуникаций, например труб отопления.
Схема канала перехвата речевой информации с использованием электронных стетоскопов (акустовибрационный канал утечки, стены до 100 см):
По такому же принципу происходит перехват информации радиостетоскопов. При акустооптическом (лазерном) канале утечки, с использованием лазерных средств разведки дальность перехвата информации составляет более 500 метров.
Информативные сигналы также возникают за счет так называемого «микрофонного» эффекта, когда низкочастотный сигнал распространяется в цепях и линиях связи ВТСС, выходящих за пределы контролируемой зоны:
Полезный сигнал в этом случае снимается при помощи усилителя низкой частоты, находящегося за пределами границы контролируемой зоны.
Затем происходит обратное переизлучение зондирующего модулированного сигнала, его прием и демодуляция. В результате происходит выделение первичного речевого сигнала и перехват акустической информации.
Существует два способа высокочастотного навязывания: контактный и бесконтактный.
При контактном способе высокочастотный сигнал вводится в электрическую цепь, имеющую гальваническую связь с техническим средством, обладающим микрофонным эффектом. В случае бесконтактного способа мощный ВЧ-сигнал зондирует заданную область пространства (ВЧ-облучение). Таким образом, за пределами контролируемой зоны размещается либо аппаратура «высокочастотного облучения» (ВЧ – генератор, приемник), либо специальное радиоприемное устройство.
Помимо преднамеренного возможно также и непреднамеренное прослушивание речи сотрудниками или посетителями, находящихся в смежных с защищаемым помещениях. Особенностью такого канала является то, что он образуется в пределах контролируемой зоны.
Итак, способами перехвата акустической речевой информации являются:
Запись речевой информации скрытно установленными портативными средствами звукозаписи;
Скрытая установка передающих закладных устройств с датчиками микрофонного типа;
Подключение специальных НЧ – усилителей к соединительным линиям ВТСС, обладающих «микрофонным эффектом»;
Каналы утечки информации в волоконно-оптических линиях связи (ВОЛС)
ВОЛС имеют более высокую степень защищённости информации от несанкционированного доступа, чем какие-либо иные линии связи. Дело в том, что в оптическом волноводе электромагнитное излучение выходит за пределы волокна на расстояние не более длины волны (физический принцип распространения электро-магнитной волны в световоде) при отсутствии внешнего воздействия на оптоволокно.
