Инверсионные поля что это

(3.1)

Отметим, что в случае реализации эффекта поля источником внешнего электрического поля могут быть заряды на металлических пластинах вблизи поверхности полупроводника, заряды на границе и в объеме диэлектрического покрытия и т.д.

(3.2)

Значение электростатического потенциала на поверхности полупроводника называется поверхностным потенциалом и обозначается ψ_s. На зонной диаграмме (рис. 3.1) величина ψ_s отрицательна.

Рис. 3.1. Зонная диаграмма приповерхностной области полупроводника n-типа

Выразим концентрацию электронов n и дырок p в ОПЗ через электростатический потенциал ψ. В квазинейтральном объеме в невырожденном случае

(3.3)

(3.4)

Величины концентраций электронов n_s и дырок p_s на поверхности носят название поверхностной концентрации и имеют значения

(3.5)

В зависимости от направления и величины внешнего электрического поля, типа полупроводниковой подложки различают 4 различных состояния поверхности полупроводника: обогащение, обеднение, слабая инверсия и сильная инверсия. Все эти ситуации отражены на рисунке 3.2 для полупроводника n-типа.

Переход от состояния обогащения к состоянию обеднения происходит при значении поверхностного потенциала ψ_s = 0, получившем название потенциала «плоских» зон. При этом концентрации основных и неосновных носителей на поверхности и в объеме совпадают.

Переход от области обеднения к области слабой инверсии происходит при значении поверхностного потенциала |ψ_s| = φ₀, соответствующем состоянию поверхности с собственной проводимостью

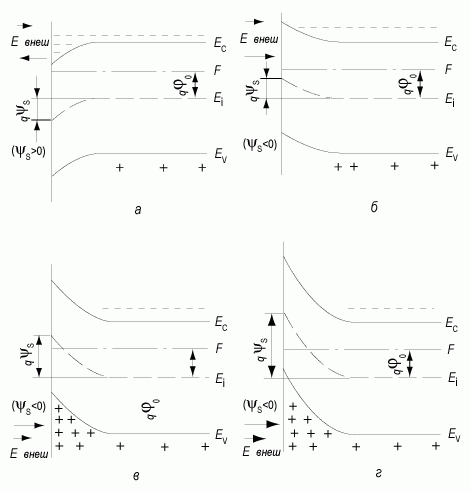

Рис. 3.2. Зонная диаграмма приповерхностной области полупроводника n-типа при различных состояниях поверхности:
а) обогащение; б) обеднение; в) слабая инверсия; г) сильная инверсия

Переход от области слабой инверсии к области сильной инверсии происходит при значении поверхностного потенциала ψ_s = 2φ₀, получившем название «порогового» потенциала. При этом концентрация неосновных носителей на поверхности равна концентрации основных носителей в объеме полупроводника.

Та область в ОПЗ, где суммарная концентрация свободных носителей электронов и дырок меньше, чем концентрация ионизованной примеси, называется областью обеднения. Область в ОПЗ, где концентрация свободных неосновных носителей больше, чем основных, получила название инверсионного канала.

Источник

Обедненный, инверсионный и обогащенный слои полупроводника

При формировании приповерхностной области полупроводника могут встретиться следующие три важных случая: обеднение, инверсия и обогащение этой области носителями тока.

Обедненная область появляется в том случае, когда на поверхности полупроводника возникает поверхностный заряд, по знаку совпадающий со знако основныхносителей тока, а по величине не настолько большой, чтобы вызвать пересечение кривой электростатического потенциала с уровнем Ферми.

Вызванный таким зарядом изгиб зон приводит к увеличению расстояния от уровня Ферми до дна зоны проводимости в полупроводнике п-типа и до вершины валентной зоны в полупроводнике р-типа.

Увеличение этого расстояния сопровождается обеднением приповерхностной области основными носителями тока: их концентрация, как и концентрация неосновных носителей, оказывается много меньше концентрации нескомпенсированной примеси, определяющей тип проводимости полупроводника.

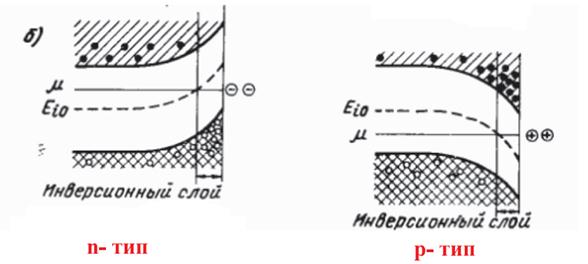

Инверсионная область. При высокой плотности поверхностного заряда, по знаку совпадающего со знаком основных носителей тока, кривая электростатического потенциала соответствующая середине запрещенной зоны, может пересечь уровень Ферми и располагаться выше его в полупроводниках п-типа и ниже — в полупроводниках р-типа.

В этом случае расстояние от уровня Ферми до потолка валентной зоны в полупроводнике п-типа оказывается меньше расстояния до дна зоны проводимости, вследствие чего концентрация неосновных носителей тока (дырок) у поверхности полупроводника будет выше концентрации основных носителей и тип проводимости этой области изменится. Это явление получило название инверсии, а слои, в которых оно наблюдается, называются инверсионными слоями.

Если знак поверхностного заряда противоположен знаку основных носителей тока в полупроводнике, то под его влиянием происходит притяжение к поверхности основных носителей тока и обогащение ими приповерхностного слоя. Такие слои называются обогащенными.
