Профилактика сальника полуоси КПП
Сильный износ сальников полуоси КПП (сальников внутренних ШРУСов) в лучшем случае оборачивается пятном на полу гаража и замасливанием корпуса КПП. Если проигнорировать типичные симптомы выхода их из строя, это может сказаться на работе ШРУСов и коробки переключения передач. Собственноручная замена сальника полуоси КПП обычно позволяет продлить срок его службы.
Основные причины замены сальников полуоси КПП и их последствия
Обычно сальник начинает пропускать масло из-за естественного износа резиновой манжеты, соприкасающейся с вращающимся валом привода. Важную роль в данном случае играет качество изготовления сальников и правильность их установки. Если прикладывается чрезмерное усилие или наоборот сальник установлен не до конца в гнездо, даже при исправном состоянии он может не выполнять своих функций.
Сальники расположены в месте вхождения приводов передних колес (внутренних ШРУСов) в корпус КПП. В некоторых случаях трансмиссионное масло, вытекающее по приводу, может попасть в пыльник внутреннего ШРУСа, разбавив специальную смазку шарнира и тем самым ухудшив его работу.
Если течь сильная, в итоге она приводит к снижению уровня масла в КПП и преждевременному износу ее деталей, что в итоге грозит дорогостоящим ремонтом. Предотвратить это можно при помощи своевременной диагностики состояния сальников.
Как предотвратить преждевременный износ сальника внутреннего ШРУСа
Эффективно продлить срок службы уже установленного в КПП сальника практически невозможно. Однако об этом вполне можно позаботиться при его замене, которую необходимо осуществлять при первых признаках износа. Прежде всего, необходимо тщательно очистить от грязи и других посторонних частиц место установки и вал привода. Внутренняя часть сальника перед установкой смазывается трансмиссионным маслом. Установка нового сальника должна осуществляться при помощи специальной оправки или через корпус замененной детали.
Спасибо за подписку!
Необходимо обратить пристальное внимание на подбор детали, так как в автомобилях Лада Калина левый и правый сальники отличаются. Конструктивной особенностью их являются маслосгонные насечки, направленные в разные стороны. Для предотвращения путаницы сальники имеют разную цифровую и цветовую маркировку, к тому же на резиновой манжете их нанесены стрелки, обозначающие направление движение вала привода (при движении автомобиля вперед).
Продлить срок службы нового сальника полуоси КПП (сальника внутреннего ШРУСа) позволит приобретение запчасти высокого качества, а также правильная и аккуратная его установка. Именно поэтому эту несложную, но ответственную операцию лучше выполнять своими руками. Если в ходе диагностики вы обнаружили симптомы, указывающие на выход сальника из строя, не следует тянуть с его заменой, так как это может привести к более существенным расходам.
Замена сальников приводов.
Напишу небольшой фото отчет о замене сальников приводов механической коробки передач, может кому сгодится.
Виновники торжества
Итак для замены сальников понадобится:
ключи на 15,18
Головки на 12,13,15,18 + ключ трещотка
Прокладка поддона картера арт. AMDGAS157
Сальники 2 шт. арт. AMDSG239 (с синей резинкой)
Масло трансмисионное для полной замены 2 литра. (себе залил eurol fultrasyn 75w90 gl 3/4 арт. E1100761L, )
Оправка для запрессовки сальника, или подходящую по диаметру вещь (можно подобрать обрезок трубы или головку) Я ее заказывал сделать токарю. за 200 р.
Баллонный ключ, молоток, большая отвертка с прямым лезвием, домкрат, упоры (бруски), гвоздодер, не помешает и лом, пустую канистру под слив масла, любую кисточку или зубную щетку и много тряпок
Из химии: самый дешевый очиститель тормозов (он же обезжириватель), керосин, WD-40 (или любой другой растворитель ржавчины), фиксатор резьбы.
Яма, помощник, и 3-5 часов времени
Моя версия замены сальников подразумевает еще и подтяжку дифференциала.
Ну поехали.
1. откручиваем, немного, головкой на 12 11 болтов крышки поддона картера, крышка скорее всего будет держатся на прокладке, поддеваем плоской отверткой и сливаем масло с коробки, как сольется, поднимаем посильней левую сторону машины чтобы вытекло оставшиеся 300 мл масла (на полную высоту штатного домкрата достаточно). после того как стекут остатки масла, снимаем совсем крышку поддона картера и снимаем старую прокладку.
2. Домкратим машину, снимаем колеса, и ставим передок на упоры(бруски) с обоих сторон.
3. Снимаем шаровые. Отворачиваем ключем на 15 фиксирующий болт шаровой опоры, выбиваем его, вытаскиваем из паза провод АВС и вбиваем в этот паз большую отвертку или небольшое тонкое зубило. Для того чтобы палец свободно выходил из поворотного кулака нужно поддомкратить стойку так, чтобы рычаг встал параллельно земле, в других положениях рычага палец шаровой опоры просто клинит в поворотном кулаке
4. Отворачиваем рулевые наконечники ключ на 18
5. Вынимаем сначала правый привод из КПП. Поддев гвоздодером или монтажной лопаткой за внутренний шрус, преодолевая сопротивление стопорного кольца, легким усилием привод выходит из КПП, после чего привод отводим вместе со стойкой и поворотным кулаком немного в сторону. На ту часть которая выйдет из кпп лучше сразу одеть пакет чтобы на него не попала грязь.
PS. Лучше всего сначала вынуть правый привод, поставить новый сальник на место, воткнуть привод обратно а уже потом вынимать привод с левой стороны и заниматься там заменой сальника. В этом случае не придется ловить выпадающий дифференциал, он будет держатся на правом приводе когда вы открутите корончатую гайку затяжки дифференциала.
6. Вынимаем сальники из своих посадочных мест. Советую даже и не пробовать вынуть сальники и потом запресовать их на месте, это крайне не удобно, не тратьте свои время и нервы. Легче снять корончатую гайку затяжки дифференциала и фланец и на столе, спокойно, без нервотрепки, очистить, выбить и запрессовать сальники. По времени это займет 100% меньше времени, нежели вы будете делать это не снимая посадочных мест сальников прям на КПП.
Ну и все по порядку:
С правой стороны немного очищаем от грязи и откручиваем 2 болта на 18 держащие » планку пыльник» ( он мешает)

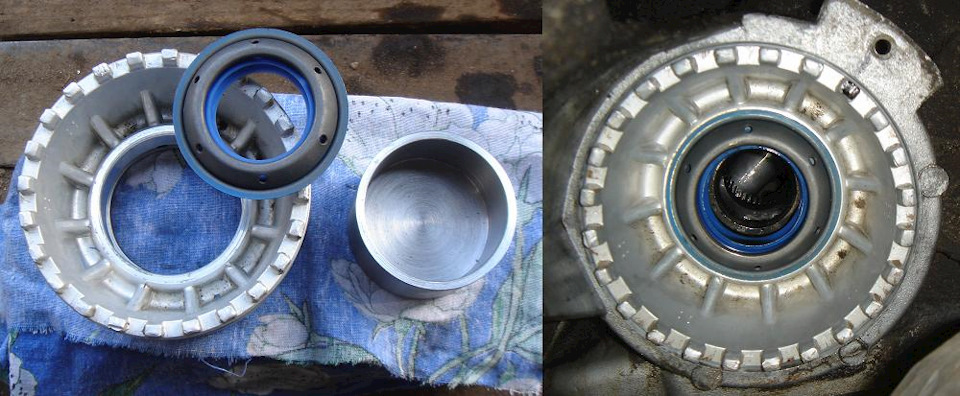

а затем отворачиваем 5 болтов на 13 крепление самого фланца и вытаскиваем его ( во избежании повреждения резинового колечка уплотнения, фланец следует вынимать строго ровно по оси привода немного покручивая из стороны в сторону, поддев ее отверткой с одной стороны можно создать перекос и срезать уплотнительное кольцо. на всякий случай арт. 96243159. можно купить заранее новый) Далее, спокойно, на столе, очищаем фланец от грязи керосином или очистителем тормозов, оч удобно это делать кисточкой или зуб. щеткой. Далее, с внутренней стороны фланца, плоской отверткой и молотком выбиваем старый сальник, а затем с помощью оправки запрессовываем новый
. Минутное дело. и ставим фланец на место предварительно смазав уплотнительное кольцо и резинку сальника маслом.
Мурзилка рекомендует смазать болты фиксатором резьбы, но я этого не делал из-за отсутствия фиксатора.
Далее ставим правый привод обратно. Вставляем привод в дифференциал немного прокручиваем, чтобы сошлись шлицы и держась за стойку и поворотный кулак резким движением вставляем привод до конца. Проверить защелкнулось ли стопорное кольцо очень легко посмотрев в дифф.
7. Переходим к сальнику с левой стороны. аналогично вынимаем привод, выкручиваем корончатую гайку, предварительно зуб.щеткой лучше очистить немного по кругу и маркером поставить риски на гайке и КПП и посчитать за сколько оборотов открутится гайка.
( т.к. гайка оч. туго идет, первый оборот при откручивании лучше делать небольшими ударами, упираясь в зубы коронки отверткой или железным стержнем, далее она будет легко выкручиваться) После, не напрягаясь на столе очищаем, выбиваем, запрессовываем новый сальник
, проверяем и смазываем уплотнительное кольцо (арт. 96243158) можете заранее купить новое. и закручиваем гайку обратно.
8. Закрутить корончатую гайку обратно на столько же оборотов, за сколько она открутилась, чтобы совпали риски.
9. вставляем привод обратно

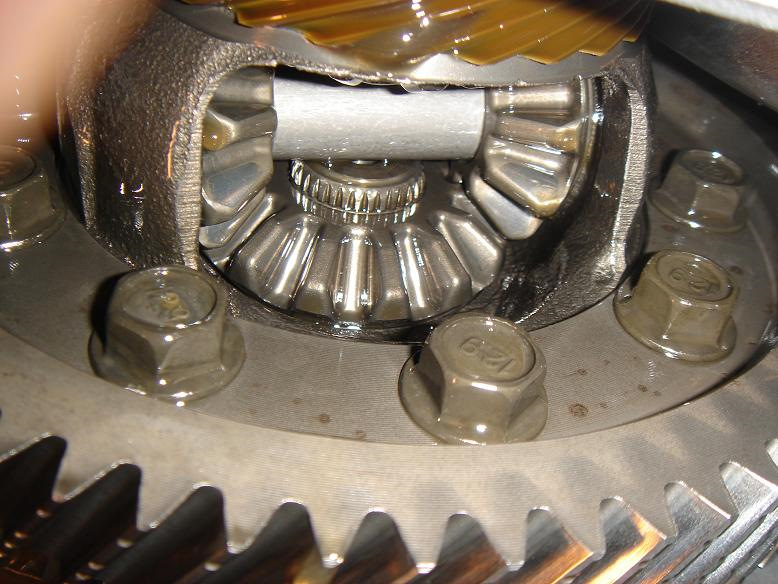

Правильно затянуть корончатую гайку можно только покачивая из стороны в сторону сам дифференциал и по немногу затягивать гайку пока люфт не исчезнет. после того как люфт диффа изчез подтягиваем гайку еще на 3 зуба и фиксируем болтом с пластиной. В идеале, если вы правильно сосчитали обороты то риски должны совпасть. Очень удобно отследить люфт, при покачивании диффа смотреть на внутренний шрус, как только он перестает шевелится все люфта нет.
Для понимания какой люфт убирается затяжкой корончатой гайки
Многие, ошибочно, как и я до недавнего времени, пытаются затяжкой этой гайки убрать люфт «привода в дифференциале» качая за привод. А эта корончатая гайка затягивает «дифференциал в корпусе» коробки передач, и не каким боком не влияет на люфт привода в дифференциале.
РS В моем случае я открутил гайку за 5 оборотов, потом закрутил обратно на 5 и у меня еще оставался люфт в диффе. В итоге люфт убрался только на 7 оборотах. Счастью моему не было предела когда я все собрал и поехал и гул на скорости 60-70 практически пропал.
10. Ставим новую прокладку поддона картера, предварительно обезжирив прилегающие поверхности.
Откручиваем сапун, ключем на 17 и заливаем через него 1,8 л. нового масла.
11. Прикручиваем шаровые ( вставлять так же лучше чтобы рычаг был параллельно земле), рулевые наконечники, прикручиваем колеса и в принципе и все.
Сегодня я хочу поговорить об уплотнительных элементах практически любого двигателя внутреннего сгорания – простыми словами сальники. Многие из вас слышал про них, но не многие представляют, что это такое и куда устанавливаются. Однако, не смотря на всю простату строения, они выполняют важные задачи, такие как удержание смазывающей жидкости в агрегатах. Сегодня я постараюсь простым и понятным языком рассказать про эти элементы.
Сальник – приспособление, которое используется в автомобиле с целью уплотнения сочленений различных деталей и вращающихся валов, работающих по принципу возвратно-поступательных движений.
Основная функция, которую они выполняют – полная герметизация мест стыка неподвижных или подвижных поверхностей.
Простыми словами, они уплотняют валы и «стенки» их корпусов, не давая вытекать смазывающей жидкости наружу.
Принцип работы и устройство
Суть такого уплотнительного приспособления состоит в следующем: внутри его корпуса, где сквозь него проходит ось шпинделя, есть «коробка», внутри нее располагается специальная набивка — уплотнительный материал. Он плотно прижимается к оси шпинделя.
При этом возникает сжатие материала уплотнителя, в результате чего он плотно прилегает с одной стороны к поверхности шпинделя и к стенкам своей камеры с другой.
Вследствие этого создается полная герметичность, которая не позволяет рабочей среде выходить за пределы своего корпуса.
В механизмах с небольшим диаметром поджатие уплотнительного материала осуществляется с помощью накидной гайки, с большим диаметром – использованием анкерных болтов.
Где используются?
Сальники в автомобиле в основном используются в его силовом агрегате. Так, в каждом двигателе есть две таких детали в коленвале, а в тех моделях, где используется зубчатый резиновый ремень – еще и в валах, что выходят из двигателя.
Еще один вид автомобильных сальников, который для качественного выполнения своих функций должен иметь специальную конструкцию – сальник ступицы. Такой узел должен иметь высокую прочность и специальную конструкцию – быть армированным, иметь дополнительные кромки защиты от пыли и грязи, проникновение внутрь деталей которых приводит с быстрому разрушению сальника.
Выбор и замена сальников
Одна из основных особенностей, которая отличает такие детали, является их стоимость: он совсем невысокая. Но вместе с тем замена этой автомобильной детали намного дороже в сравнении с ее стоимостью.
Имеет свои особенности и выбор сальника. Для нормального функционирования следует покупать для автомобиля именно ту запчасть, что подходит для конкретной модели. Кроме того, не рекомендуется ставить на иномарки запчасти отечественного производства.
Если же не удается найти требуемую деталь под конкретную модель транспортного средства, то при выборе новый сальник должен иметь меньшую ширину, чем требуется – никаких проблем с установкой и использованием не должно возникнуть. А вот узел с большей шириной никак не подойдет.
В случае выбора модели такой детали без нарезки и пыльника на рабочей поверхности она не прослужит больше 30 тысяч километров пробега. Пыльник предотвращает проникновение грязи внутрь сальника, нарезка обеспечивает сбрасывание излишков масла назад в картер. При отсутствии же таких дополнительных приспособлений срок службы сальника значительно уменьшается.
Особенности замены
Существует одна важная особенность в замене этой запчасти: на валу мотора, куда будет установлен новый сальник, может присутствовать немалый износ от кромки старого. В подобном случае подбирать деталь следует так, чтобы ее кромка была немного смещена относительно оригинала. Также можно установить новую деталь с дистанционным кольцом, которое обеспечит сдвиг кромки относительно предыдущего положения.
Когда в вале мотора присутствует сильный износ подшипников, желательно при замене выбирать сальники с маслогонными рисками. В таком случае деталь прослужит намного дольше, чем при выборе запчасти без такого приспособления.
Перед началом замены сальника необходимо точно определить, из-за чего именно старая деталь пришла в непригодность. Кроме того, важно точно понимать, какие проблемы может успешно решить замена старого сальника на новый, а какие такая замена просто скроет. Примером такого случая может быть повреждение поверхности вала или же его свободное перемещение, что категорически недопустимо. Замена сальника в таком случае может на некоторое время завуалировать проблему, но в будущем это может привести к более серьезным поломкам.
Таким образом, сальник – важная деталь, которая используется во многих подвижных и неподвижных соединениях. Важной его особенностью является процесс замены, для качественного проведения которой важно иметь специальные навыки и знания.
Вот такая вот мелкая но все же важная деталь.
Также рекомендуем видео как выбрать сальник:
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Сальники, выбор, подбор
Итак, сальник (радиальное уплотнение вала) – устройство, предназначенное для уплотнения соединений вращающихся частей автомобиля. Несмотря на то, что сальник в автомобилестроении используется уже очень давно, конструкция и назначение этой детали очень непростое.
Правило 1. Подобрать сальник, зная только его размеры, – невозможно!
Сальники, имеющие одинаковые размеры могут сильно отличаться свойствами, при подборе важно знать температурный режим работы сальника, скорость и направление вращения вала. Поэтому чтобы правильно подобрать сальник нужно знать все его параметры – требования предъявляемые к нему.
Правило 2. Один и тот же сальник может отличаться по цене, почему?
Также, поскольку сальник во время работы не касается поверхности вала, а уплотнение происходит за счет создание им разряжения в области вала при помощи специальных насечек, то при подборе важно учитывать направление вращение вала, иначе при несоответствии сальника насечки будут не засасывать масло в корпус, а наоборот – выталкивать его оттуда. По этой же причине нельзя устанавливать сальник большего диаметра, пытаясь укоротить каркасную пружину: это может привести к повреждению вала из-за трения о сальник.
Отличие качественных и низкокачественных (дешевых) сальников заключается не только в материале, из которого изготовлен сальник. Существуют 2 технологии изготовления сальников: вырезание профиля резаком или изготовление профиля матрицей. Первый способ дешевле, однако при массовом производстве начинается отклонение от допусков, вследствие чего сальник уже имеет размеры вне заданных отклонений. Такой сальник не сможет обеспечить надежного уплотнения и либо быстро выйдет из строя из-за трения о вал, попутно повредив поверхность самого вала, либо будет течь уже в самом начале эксплуатации.
Если вы будете держать в руках новый сальник, отогните слегка его рабочую кромку: у нового сальника она должна быть упругой, ровной и острой. Чем она острее, тем лучше и дольше будет работать новый сальник.
Маркировка сальников Corteco:
BA – сальник распредвала (у него лучше уплотнение)
BASL – защита от грязи (в основном сальники ступицы)
B1 – использовать на поверхности с шероховатостью, износом, коррозией, но нужна дополнительная паста
B2 – сальники с дополнительной жесткостью (имеют дополнительное металлическое кольцо), используются для валов больших диаметров
BAOF, B1OF – сальники без пружины
X7 – сальник с проточкой
DRL(RS) – сальник с левой насечкой
DRW(RD) – сальник с правой насечкой
PT – сальник с поверхностью PTFE
UD – сальник с универсальным профилем
U – сальник со старым профилем
D – давление до 2 бар
B – давление до 10 бар
HD – давление до 100 бар
Основные типы сальников
Type–1 — с лепестком–пыльником
Type–2 — с дополнительным внутренним обрамлением, для большей жёсткости
Type–3 — с лепестком-пыльником того же направления, что и основной
Type–5 — с каймой (фланцем) по внешнему диаметру
Type–6,7 — с дополнительным основным лепестком
Type–9 — с дополнительным лепестком–пыльником с наружной стороны
Type–S — специальной формы
Сальники могут быть изготовлены из:
S — Силиконовые (Silicon rubber material)
F — Fluorine rubber material (Фтор, фтор-каучуковые)
Направление маслосгонных рисок:
RH — направление вращения против часовой стрелки
RM — по часовой стрелке
RB — двустороннее
Что такое сальник
Для уплотнения подвижных и неподвижных соединений используют самые разные по типу конструкции изделия, которые могут изготавливать из различных материалов. К одним из наиболее востребованных представителей таких изделий вполне можно отнести сальник. Но что такое сальник и почему он столь странно называется? Для ответа на данный вопрос нам будет необходимо совсем ненадолго углубиться в историю пары прошлых столетий.
XIX и XX век характеризуются множеством уникальных открытий, которые повлияли на развитие технологий в разных промышленных отраслях. Со временем многие деревянные, металлические и тряпичные изделия были заменены аналогичными предметами из каучука, из различных полимеров и синтетических волокон, а также из большого числа других, более эффективных, и в то же время наиболее дешевых в производстве материалов и веществ.
Это сейчас для уплотнения различных узлов техники используют резинотехнические и синтетические изделия, отличающиеся отменной износостойкостью и способные без труда выдержать перепады температур, не теряя при этом своих качеств. А раньше для уплотнения, например, валов, активно применялась специальная ткань из фетра или войлока. При этом в качестве смазки для лучшего скольжения обильно использовалось обычное свиное сало.
Таким образом, если говорить о том, что такое сальник изначально, то это хорошо промазанная салом войлочная или же фетровая ткань, используемая для уплотнения валов. В настоящее время в качестве такого уплотнителя используют специальные резинотехнические манжеты с армированием, однако так как в народе прочно закрепилось давнее название этого элемента, на вопрос « что такое сальник » сейчас можно ответить: армированная манжета.
Г де применяется сальник
Основное применение сальника происходит именно в машиностроительной отрасли, поскольку множество узлов различных машин и агрегатов для стабильной работы нуждаются в наличии специального защитного элемента, сохраняющего их от попадания частичек грязи, пыли и влаги, и препятствует соприкосновению рабочих сред, например, воды и воздуха. Но для полноты картины мы рассмотрим, где применяется сальник, кроме машиностроения:
И это далеко не все сферы, где возможно применение сальников. Его используют во многих направлениях, где необходимо надежно и герметично выполнить соединение между неподвижными и подвижными узлами конструкции. Однако, важно помнить, что везде, где применяется сальник, основной рабочей средой механизма могут выступать масляные, а также топливные, эмульсионные и другие разновидности гидравлических жидкостей.
Типы сальников
В зависимости от эксплуатационного назначения, конструкция сальников может иметь небольшие различия, по которым изделия классифицируют на следующие типы сальников:
Отличие первого варианта изготовления от второго заключается в том, что сальники с одной кромкой только лишь препятствуют протечке рабочей среды из места соединения. А вот сальники с двумя кромками, кроме защиты от протекания, позволяют так же избежать попадания в уплотняемую конструкцию частиц пыли и других веществ. Собственно, за счет этой функции, двукромочные сальники в народе достаточно часто называют пыльниками.
По способу исполнения данные изделия подразделяются на сальники с формованной кромкой и на сальники с кромкой, которая была обработана механически. Материалом для их изготовления, как правило, служит каучук с добавлением различных примесей. Химический состав данной продукции существенно влияет на физико-химические параметры и свойства изделия. В зависимости от материала изготовления различают следующие типы сальников:
