Вернёмся к течи масла+диагностика турбины)
Вообщем при замене масла в муфте было замечено течь масла, которое стекало сверху на муфту и стартер)
Течь была в двух местах:

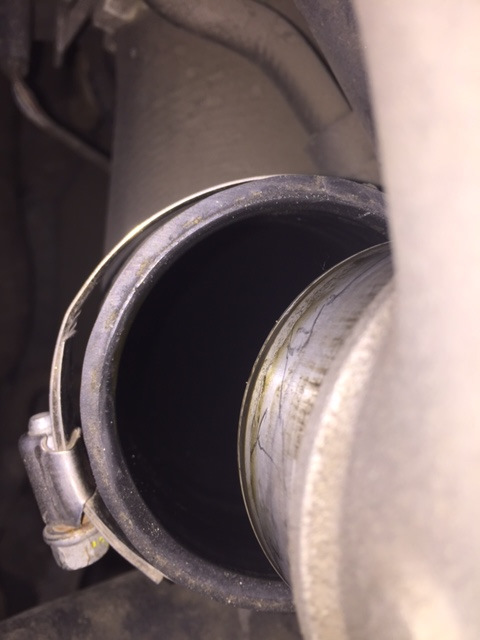

1)Соединение турбины с пластиковым патрубком(подача воздуха), который идёт от корпуса фильтра;
2)Соединение дроссельной заслонки с впускным коллектором — масло от турбины проходило через интеркулер к дросселю, там скапливалась и через прокладку капало на стартер.
Разговаривал по этому поводу с мастером, который работает в Mazda/Ford. Он говорит, очень странно, что турбина погнала масло во впуск. Обычно в выхлоп и машина начинает «дымить» и «коптить». Поехал в гараж диагностировать турбину)
Почитал кто как подбирается к турбине, сделал выводы и приступил к делу)
1)Снял корпус фильтра, ничего сложного в этом нет главное не забыть про разъём датчика;
2)Открутил болт крепящий щуп АКПП, но не вынимал щуп;
3)Ослабил хомут пластикового патрубка на турбине и там же маленький патрубок с клапана на турбине;
4)Там же отсоединяем два разъёма и отводим в сторону косу проводки, при этом аккуратно отсоединяя пластиковые крепежи к патрубку;
5)Гайку крепления патрубка и хомут с патрубка клапана, на интеркулере;

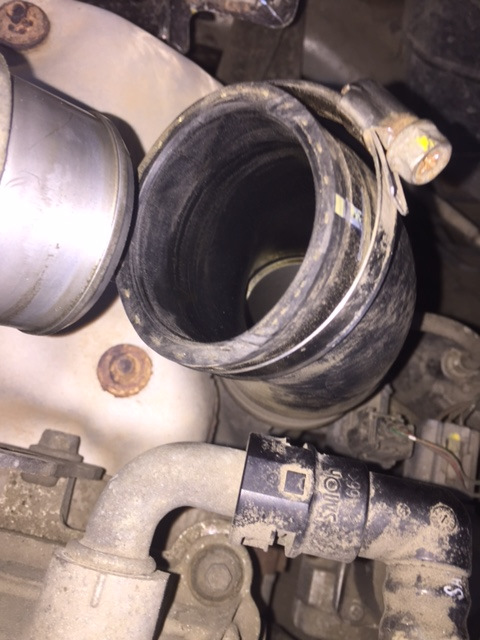

6)Отгинаем щуп АКПП и аккуратно вытаскиваем пластиковый патрубок.
Честно говоря очень мешал подиум аккумулятора, но мне стало лень и времени было мало, чтобы его демонтировать)) На фото снят интеркулер, его можно не снимать. Так что лучше снимите, но можно и так)
Вот такая турбина у меня стоит. Скинул другу который занимается запчастями. Он сказал, что судя по номеру скорее всего стоит оригинальная заводская турбина и никто там ничего не делал)
На фото видно, что снизу турбины давно уже течёт масло. Но следов масла на парковочном месте не было, всегда за этим наблюдаю. Патрубки тоже все в масле. Проверяем крыльчатку на люфт. Присутствует как радиальный так и осевой люфт. Делаем выводы, что пора ремонтировать либо менять турбину( Но это и так было понятно судя по течи масла, просто хотелось в этом убедиться.

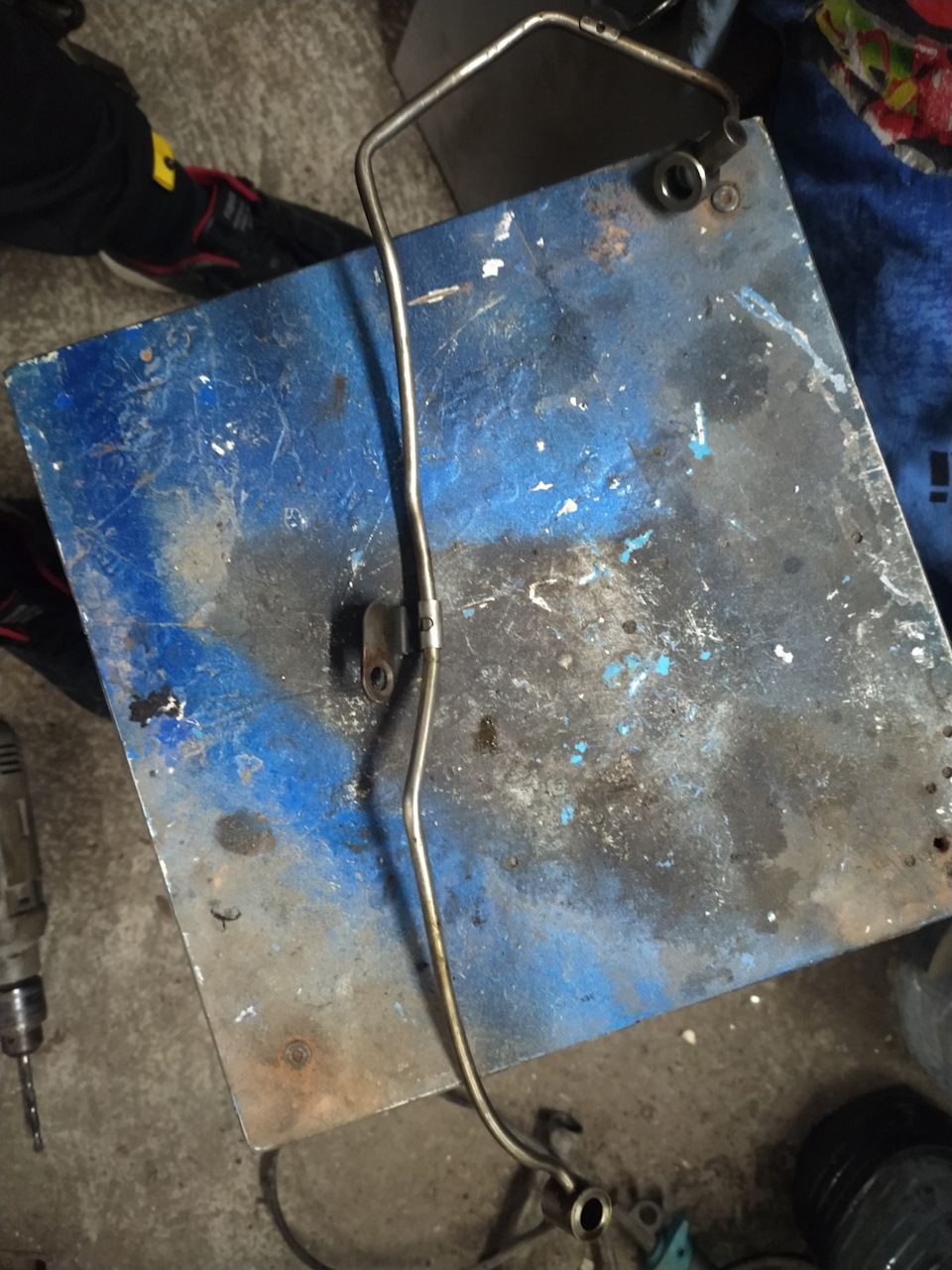

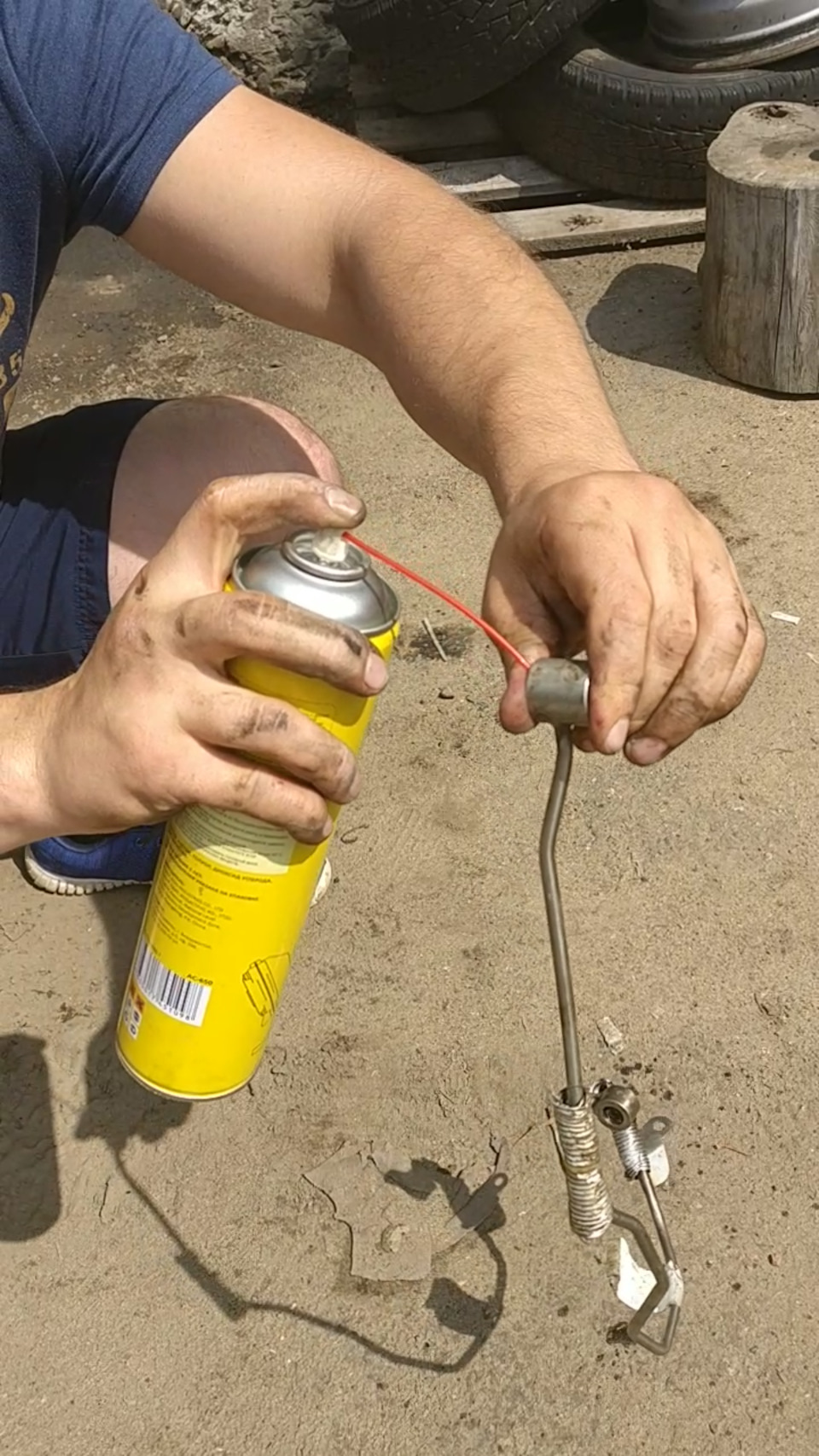

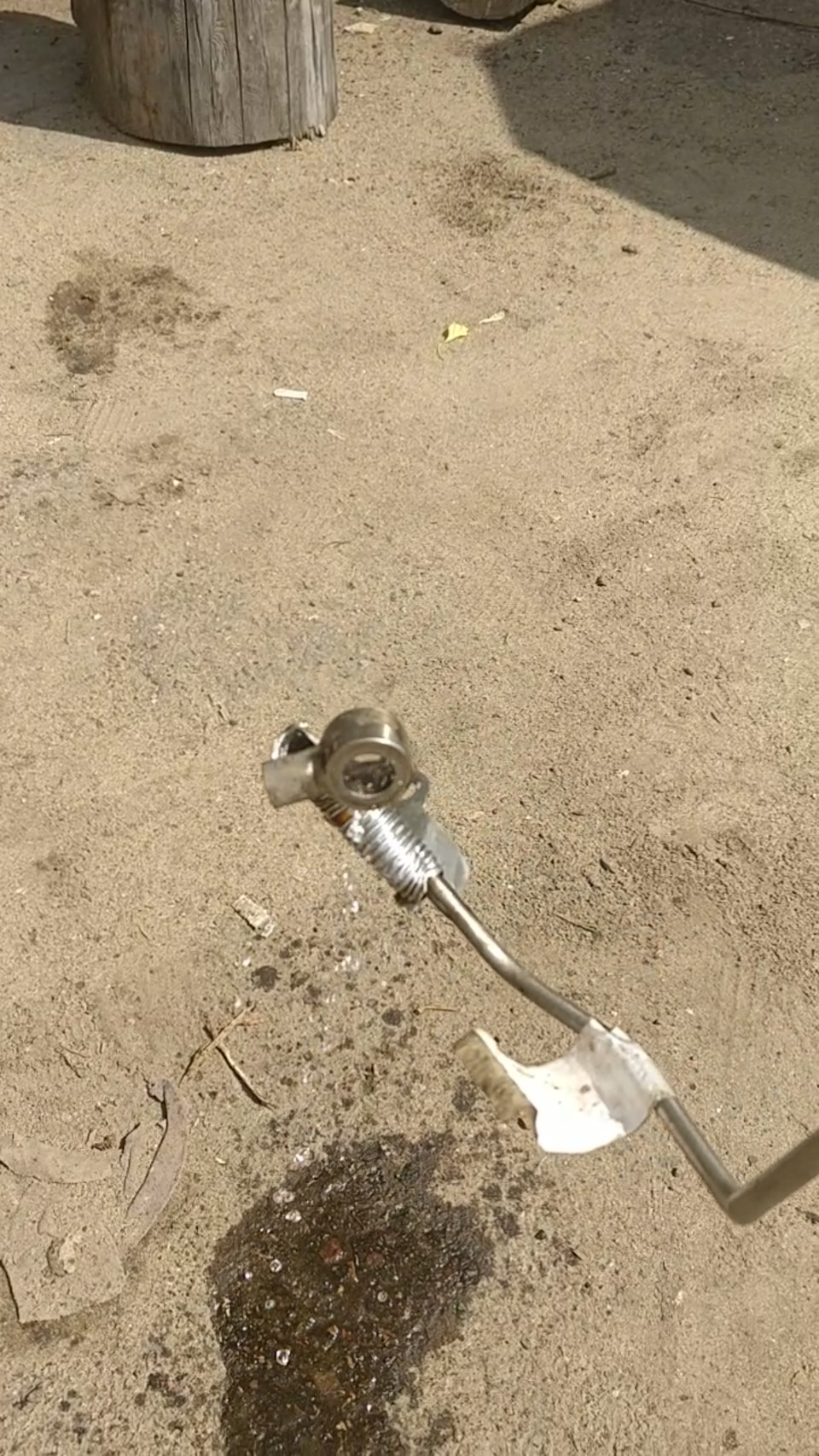

Чистка трубки маслоподачи турбины.
Почистил трубку маслопадачи турбины. Была не особо и грязная. Проволочкой не тыкал не какой продули компресором., промыли ичистителем для карбюраторов. И для пущей уверености в бензинчик кину отмакать.
Сылка на видео в вк группа Клуб Mazda Cx-7 RUSSIA.
m.vk.com/video4816446_456…&from=wall-2112958_160063
Mazda CX-7 2008, двигатель бензиновый 2.3 л., 238 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 19
Я только картридж меняю в турбе, мотор надеюсь ещё походит )
А ну если так то да
Ремонтирую сейчас турбину стоит вопрос с заменой этой трубки, мастер говорит что все очистит без проблем, а на форуме замена по-любому
Ну да мне тоже говорили менять надо, ну она конских денег стояла порядка 8рублей если не ошибаюсь. Я промыл ток хорошо, ложил на ноч в бенз чтоб все там раскислось. Короч вроде ходила. Ну по своему опыту скажу так. Не делай этот мотор. Зделай из него атмосферу 2.4 от алтезы вроде башка ставится. Дешевле и надежнее будет. Если ездить буш дальше.
добрый день. как последствия очистки трубки? с турбиной все ок?
25 т.к после ремонта проехал проблем не было. Машина продана не знаю че там дальше.
Трубка забивается если нарушен температурный режим её эксплуатации и если по ней течёт не то что должно. Волшебные свойства и магию этим трубкам придают сервисмены, ибо им выгодно чтоб ты с бешеной наценкой купил кусок полой арматуры за бешенные деньги (или хотя бы почистил ультразвуком). Корме этого, когда они дают гарантию на работу по замене турбокомпрессора и ты приезжаешь к ним через неделю со сломанным, то чтоб оправдать свою рукожопость у них виновата кто? ТРУБКА.
Как по мне, так это самый грамотный комментарий!
Абсолютно согласен.
Просто масло покупать в проверенных местах, и менять почаще.
а лудше забить на «экологичность» масла и покупать полезное твоему двс у которого неплохие моющие свойства и не будет отложений (кроме внутренностей катриджа турбины у уплотнительного кольца по горячей стороне. Но с это особенность турбин…)
Как снимал и как долго?
Была снята уже. двигатель капиталю так что движок весь разобран.
Если нормально проливается очистителем, то смысл ее менять
Это одноразовая вещь, менять однозначно!
Вот обьясни зачем? Это кусок железной трубки что ей будет?
Обычно советуют менять эту трубку. Дело в том что по ней течёт горячее масло и остаются отложения. Таким способом чистки соидет поверхностный слой шлака. А потом опять шлак налипнет так же быстро. Есть вариант чистка ультразвуком в конторах где ремонтируют турбины этим промышляют стоит около 2тыс. Так же такой чистки есть свои сторонники и те кто не советуют такую процедуру. Хотя у меня есть друг который свою трубку чистил ультразвуком на мпс3 и сейчас уже натпротяжении 1,5 лет ездиет и не знает горя.
Вот обьясни зачем? Это кусок железной трубки что ей будет?
Никто из лени не проводил проверку гидравлического сопротивления промытой трубки и новой, хотя это несложно. Поэтому для спокойствия проще поменять раз в пятилетку, чем опять ребилдить турбину, КМК.
Её менять насколько сложно? Не смотрел просто. На будущее, для понимания.
Можно поменять, не снимая турбину, но лучше вместе с ней, что бы 2 раза не вставать.
Ремонт турбины — запах выхлопа — треск при ускорении
Долго я собирал запчасти для ремонта и замены турбины, собирал прокладки, шланги системы охлаждения и трубки подачи масла.
Вот список запчастей который я установил (все по советам и видео Сани Автослесаря с YouTube):
L33E-14-270C — трубка подачи масла;
L3K9-13-115 — патрубок охлаждения;
L3K9-13-53XA — патрубок охлаждения;
L3K9-13-710 — Прокладка выхлопных газов;
L3K9-14-264 — Прокладка масленной трубки;
L3K9-14-293 — Прокладка масленной трубки отвода масла;
L3K9-13-146A — шпилька крепления турбины; (8 единиц)
JE10-40-355 — гайка выпускного коллектора; (4 единицы)
L3K9-13-460 — прокладка выпускного коллектора;
L3K9-20-341 — трубка вакуумного актуатора;
L3K9-18-741 — соленоид вакуумного актуатора;
Также решил поменять лямбду, так как срок их не вечный и я подозревал что хоть немного но масло все же моя турбина бросала в выхлоп, а соотвественно это все ложилось на датчик и погрешность в работе :
— L33L-18-8G1Е- лямбда зонд дорестайлинг;
Долго думал как спасти трубку подачи масла на турбину от перегрева (все говорят о том что при остановке масло в ней закипает от жары турбины и выпускного коллектора)
Да и о запахе выхлопа и пердеже при нажатии на газ (в моем случае звук появлялся при нажатии на газ более 30 %) думаю что это случалось после закрытия клапана вест гейта и увеличения давления в выпускном коллекторе — у меня была прогоревшая прокладка между коллектором и турбиной вот от туда и секло (также хорошо бы отметить что такая потеря выхлопных газов негативно сказывается не только на вашей головной боли от выхлопа в салоне, но и уменьшении давления выхлопа на горячую часть турбины и погрешность лямбда зонда, который не видит всего что к нему приходит из выхлопа)
Но тут если подумать возникает целый ряд НО:
Итог — отремонтировал свою и стараюсь не думать о глупостях как тюнинг двигателя на такой корове 😉
Дорабатываем систему смазки турбины.
28.11.2021
«Миша! Все х*йня, давай сначала!))))»
Вношу поправку по этой записи… Тут описано как этого нельзя делать!🤣🤣🤣
27.11.2021
Снова всем здрасти!
Статьи в БЖ пишу ток в ночное время)))) У кого то возможно уже утро) у нас час ночи…
Так вот о чем эта запись!
Спецы из «БалтТурбоЦентр» мне дали ясно знать что моя турбина умерла от маслоголодания и соответственно перегрева…
А изучив просторы интернета, оказывается это не просто проблема всех моторов L3-VDT, это их заводская болячка! Так скажем врожденная!
И многие пишут, мол меняйте масло чаще, не реже 5К, мотор не насилуйте, это не болид, турбину не перегревайте! что за бред! Как так то! Не ужели инженеры маздамоторс не учли эти проблемы на ранее моделях типо шестёрки мпс и прочих моделях?!
Да не может этого быть! Либо тогда возникает вопрос в маркетинговом ходе, чаще ломается больше фирма гребет денег на запчастях, свои то 100К километров машина бегает! А далее уже пофиг на ее судьбу!
И как говорится я решил взять судьбу системы смазки турбины на себя!)))
Попробую расписать свои мысли доступно для всех!
И так…
Начнем с изучения подачи и слива трубок!

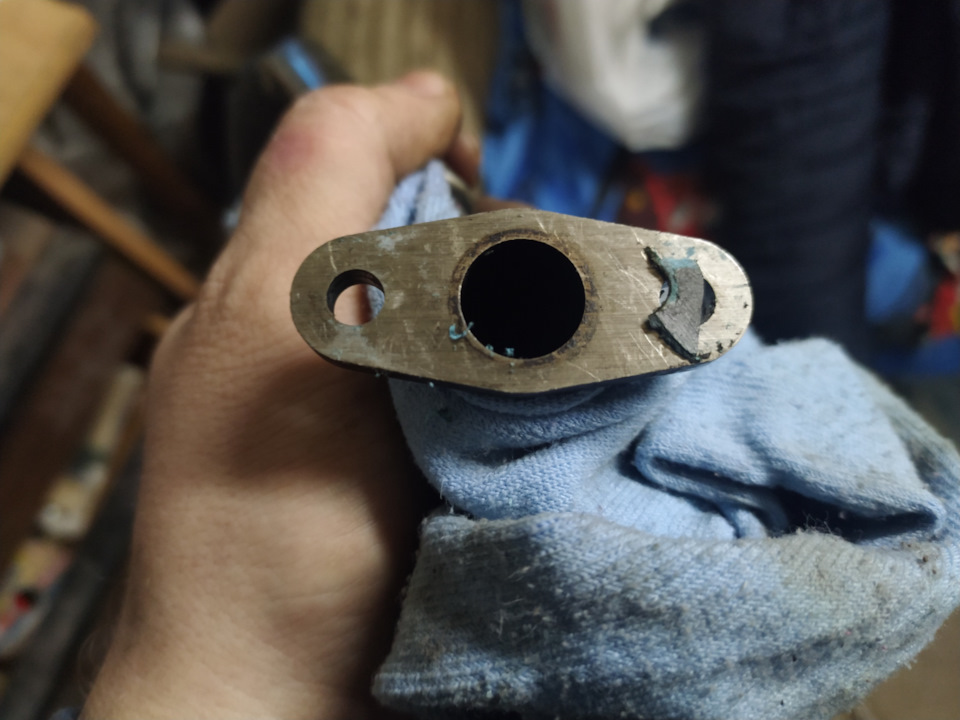

Во первых! Разве должна быть бумажная прокладка на сливной трубке? Вопрос как говорится на засыпку!

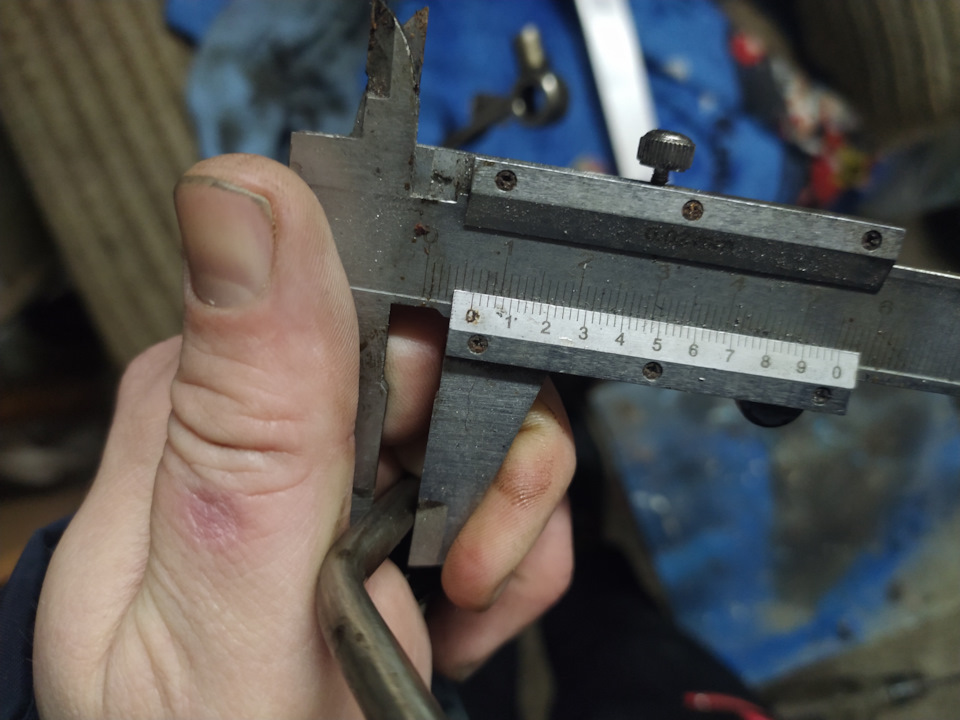

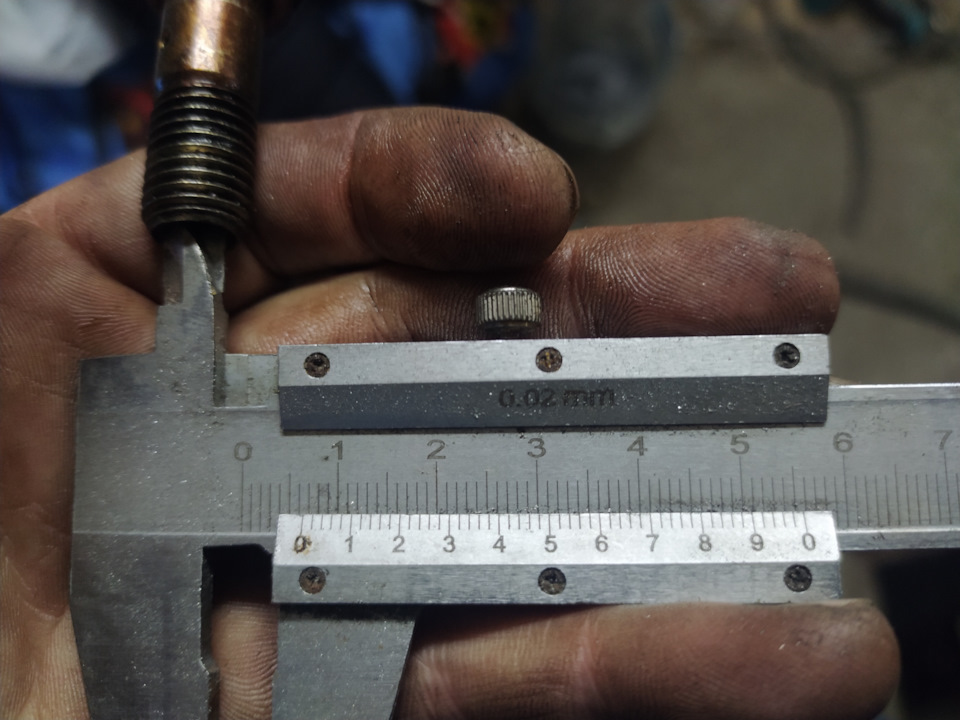

Короче, трубка подачи масла, наружный диаметр 6,5 мм, внутренний не измерить, на глаз толщина стенок у трубки 0,5-0,7 мм, то есть внутренний диаметр в самом убогом подсчете 4,5 мм… Скажу так себе отверстие для прохождения масла, а еще на моей видно что у отверстия что к турбине крепится есть нагар, значит там проходимость масла еще меньше! и это показатель что турбина поджаривала масло! Плохо!

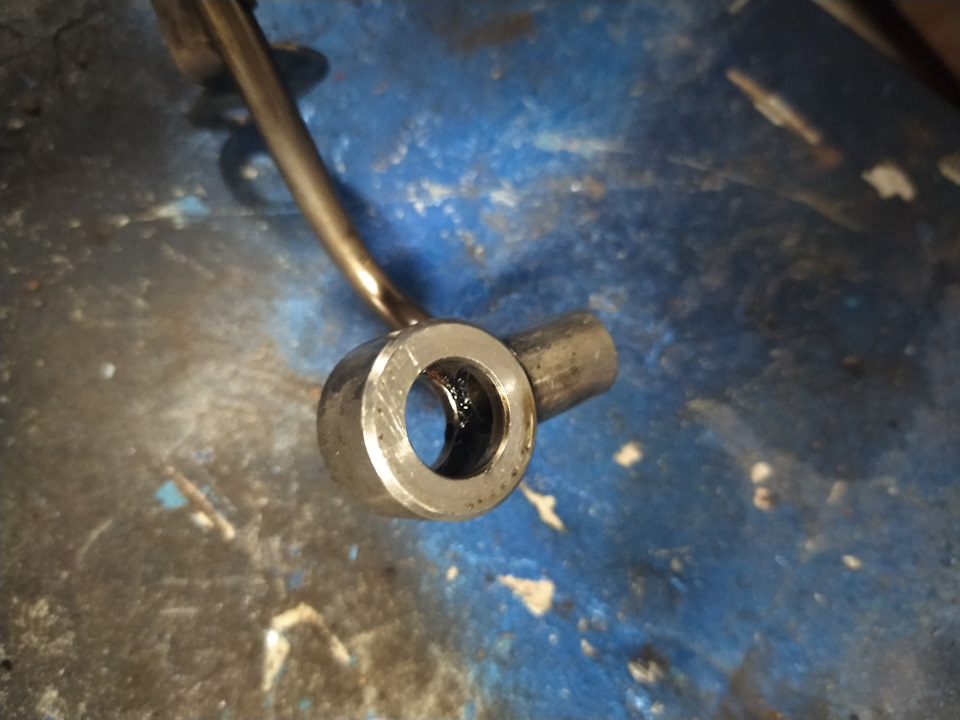

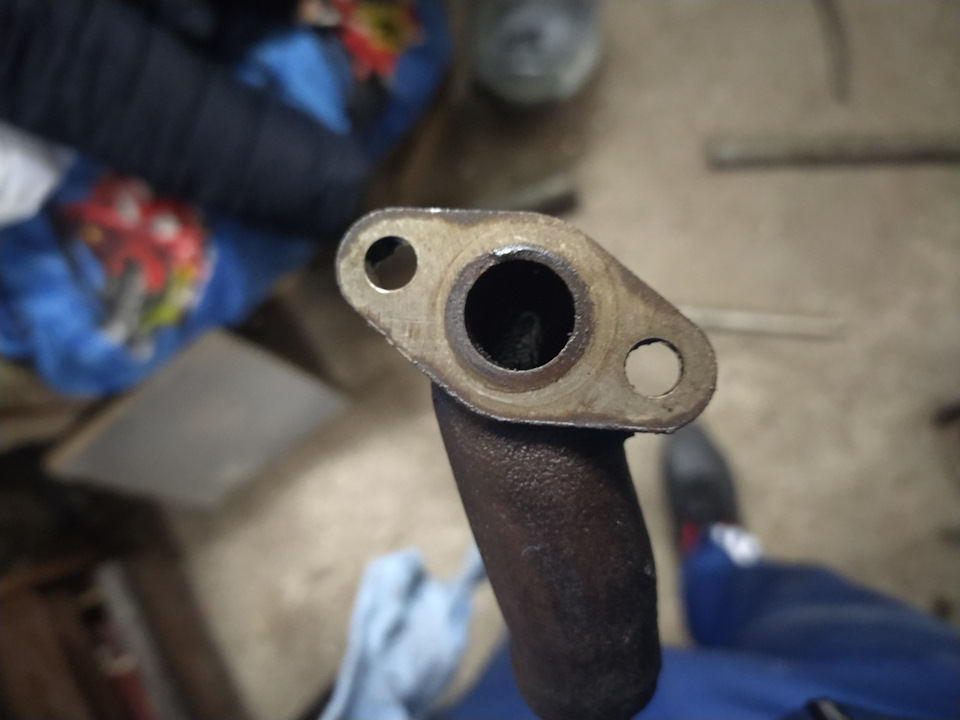

Теперь сливная трубка…
Ну тут совсем другой разговор!

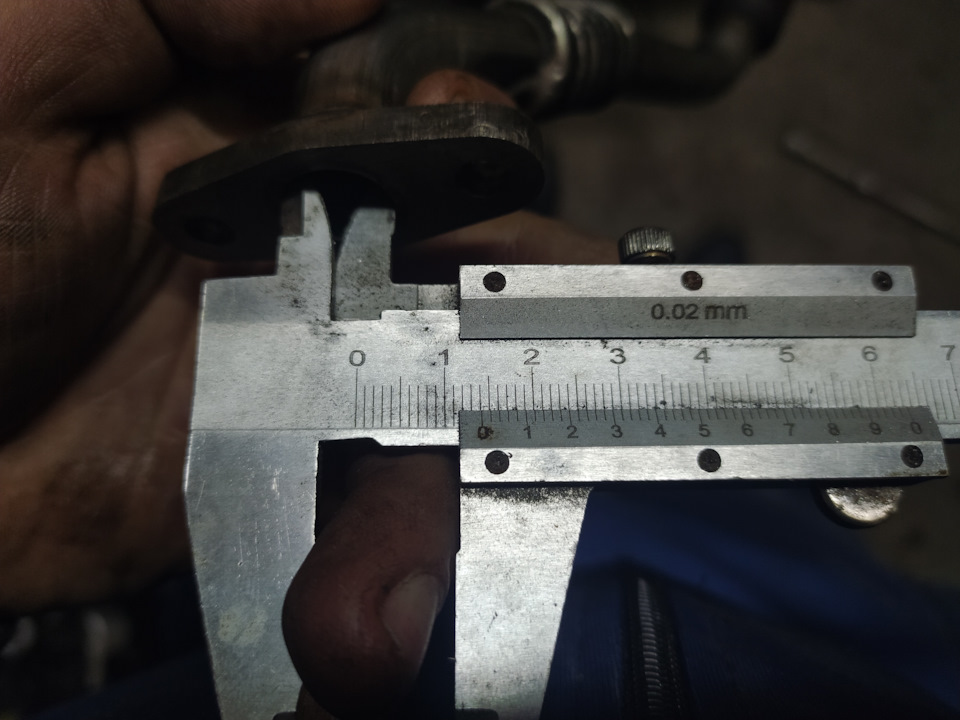

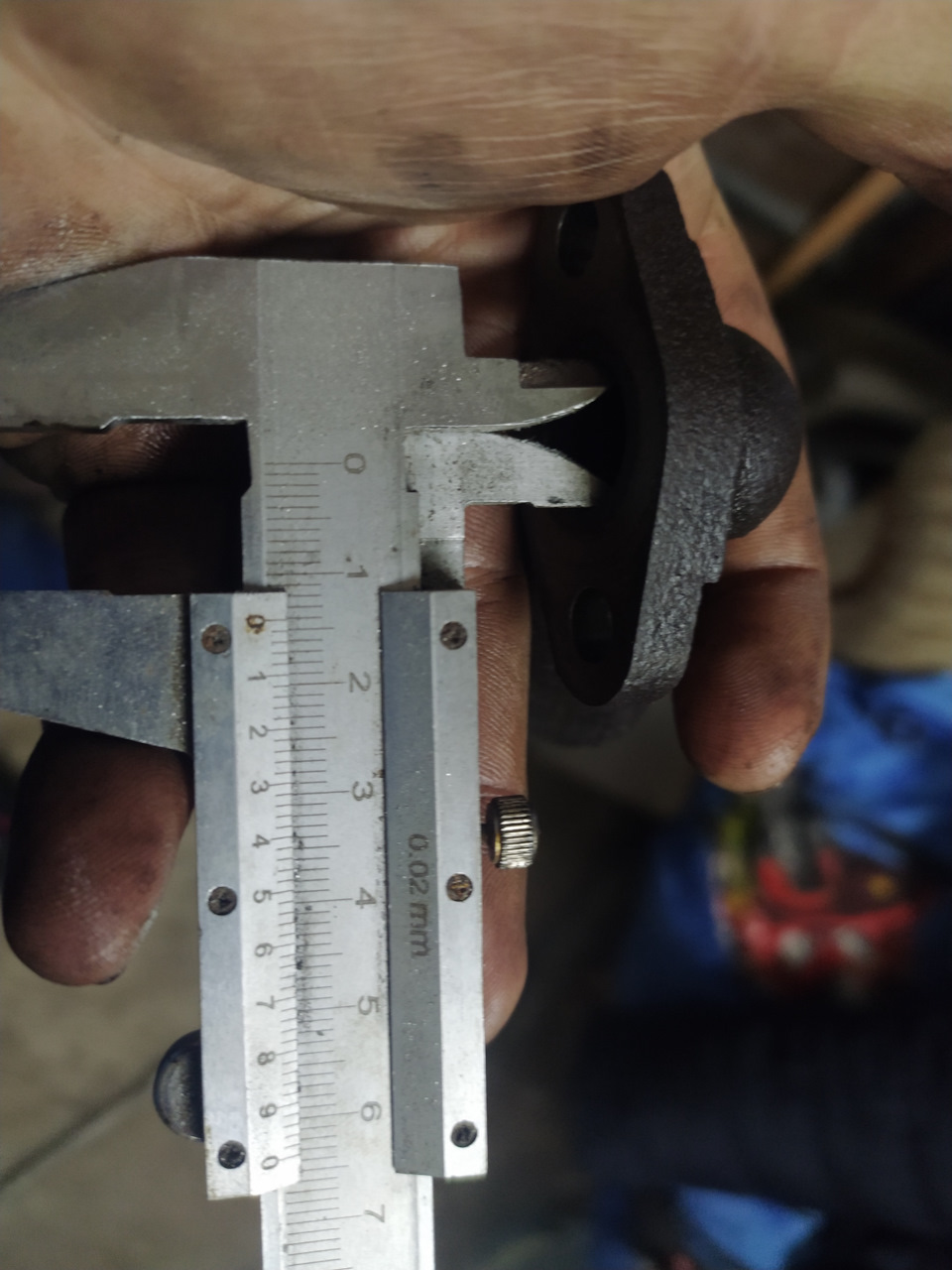

отверстие трубки под слив 14 мм, ощутимая разница!
То есть если логически размышлять, масло под давлением пытается пробиться через 4,5 миллиметровую трубку, чтоб потом спокойно без всяких напрягов слиться в трубке 14 мм, интересная картина.
Ну да ладно, предположу, это сделано для того что бы масло не задерживалось в картридже турбины и не создавало наверно каких то больших наростов нагара!
По сути тут ни чего то и не изменишь, без каких то серьезных переделок…
А теперь самое интересное!

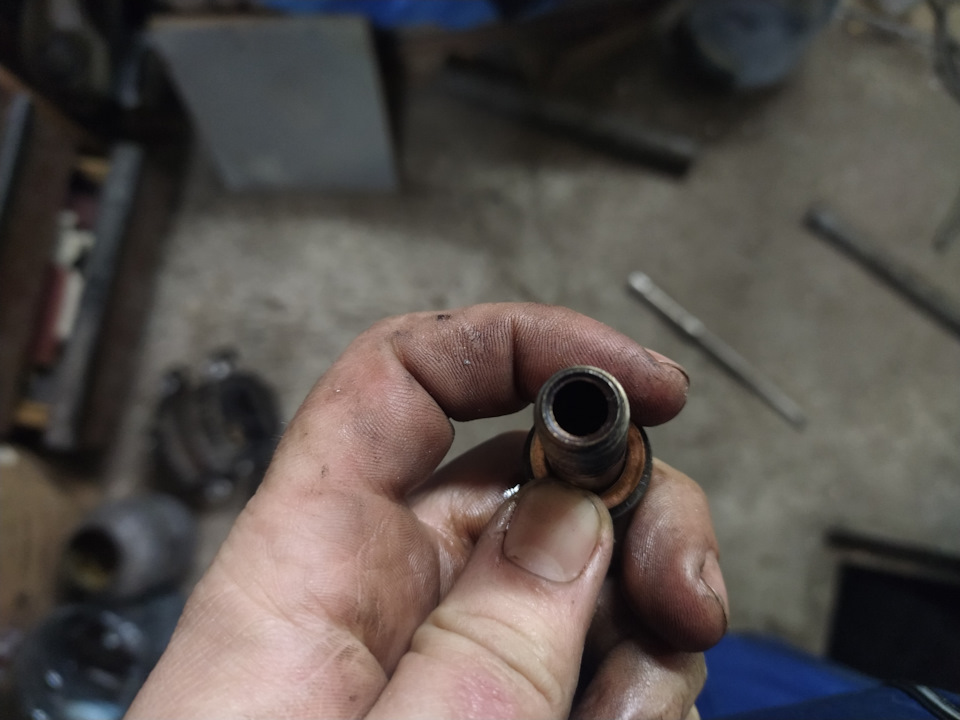

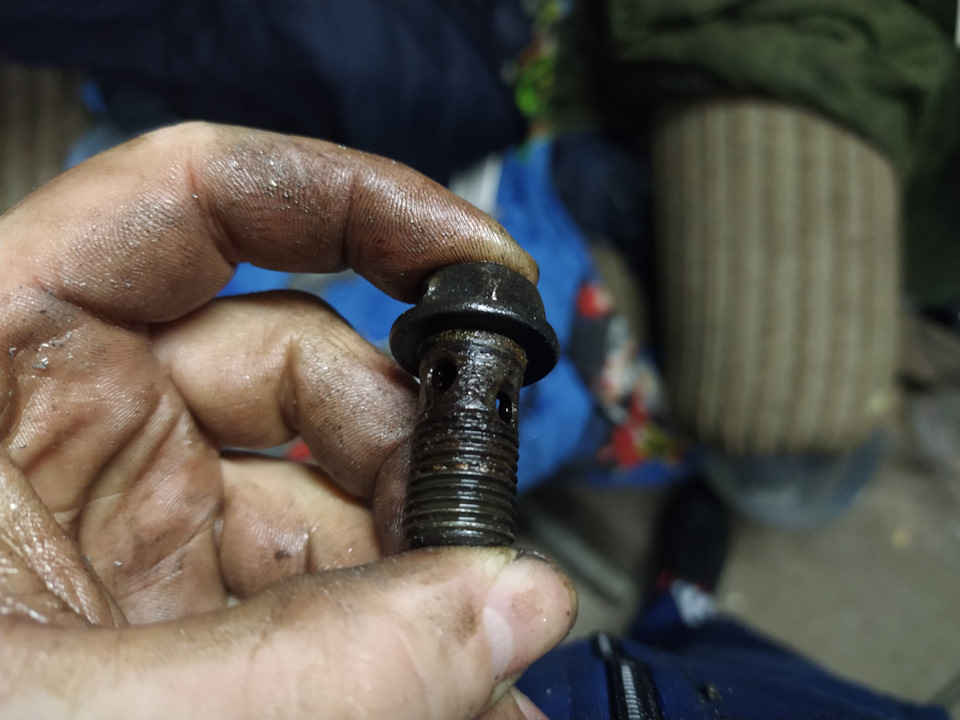

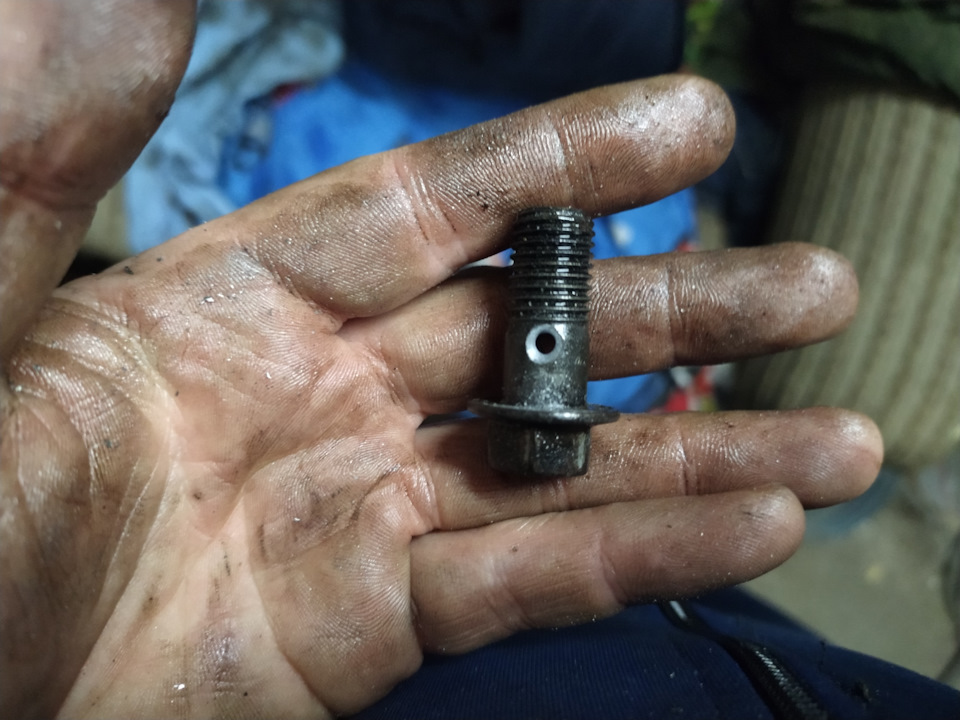

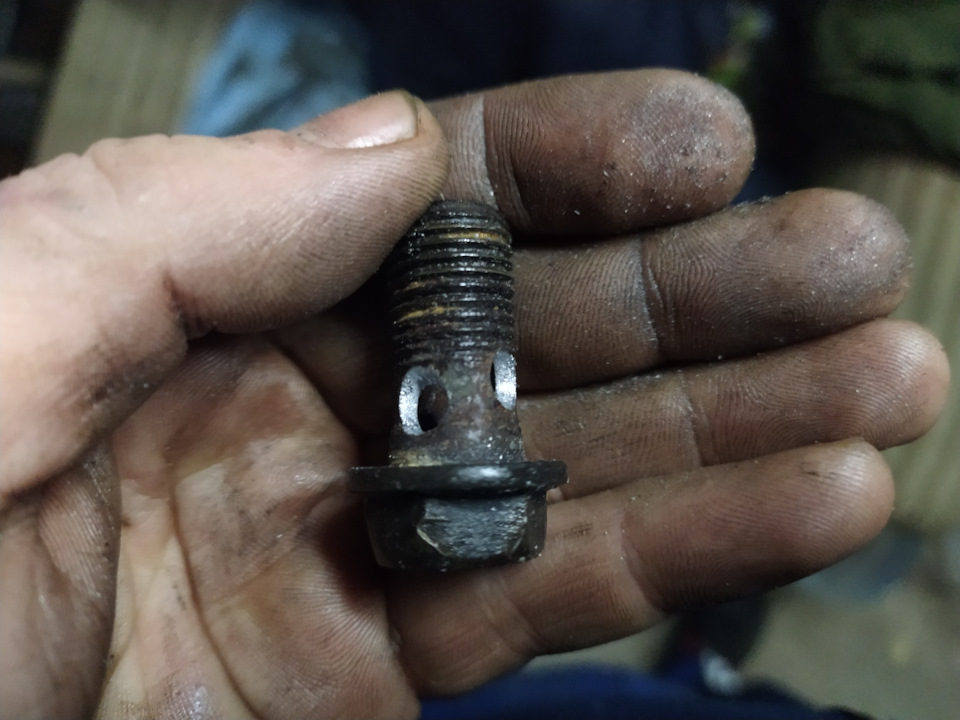

Переходим к пустотелым болтам крепления трубки подачи…

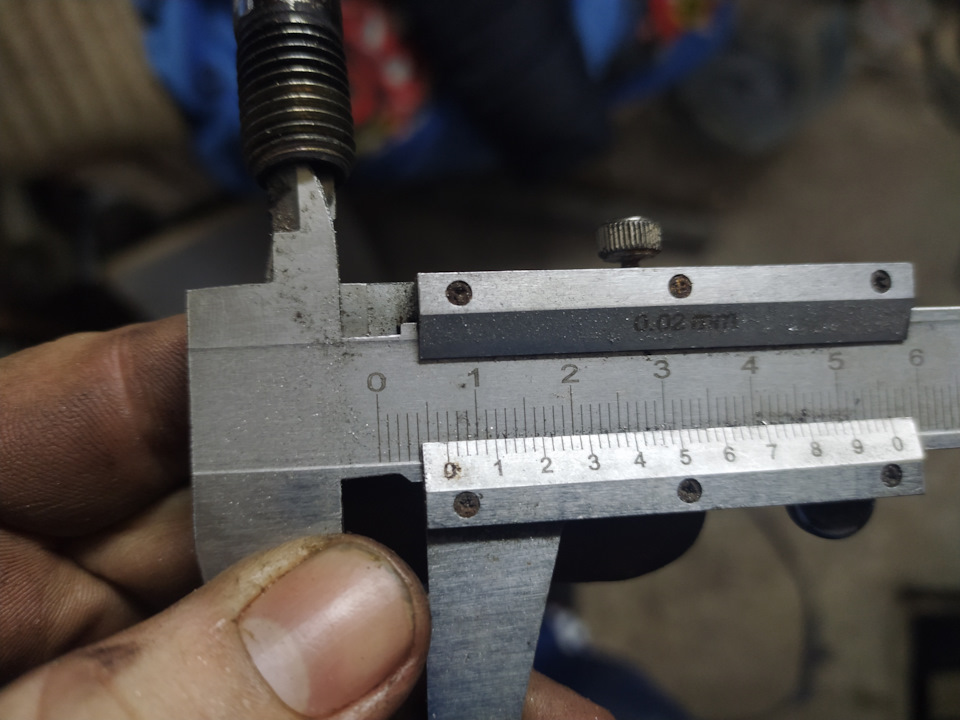

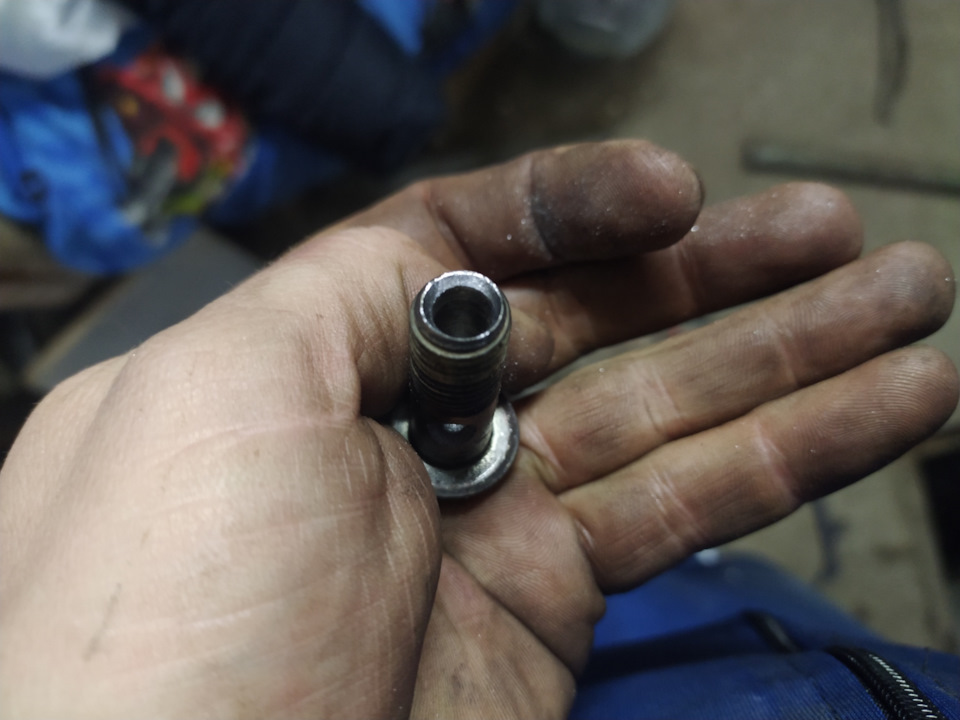

Внутренний диаметр 6,5 мм

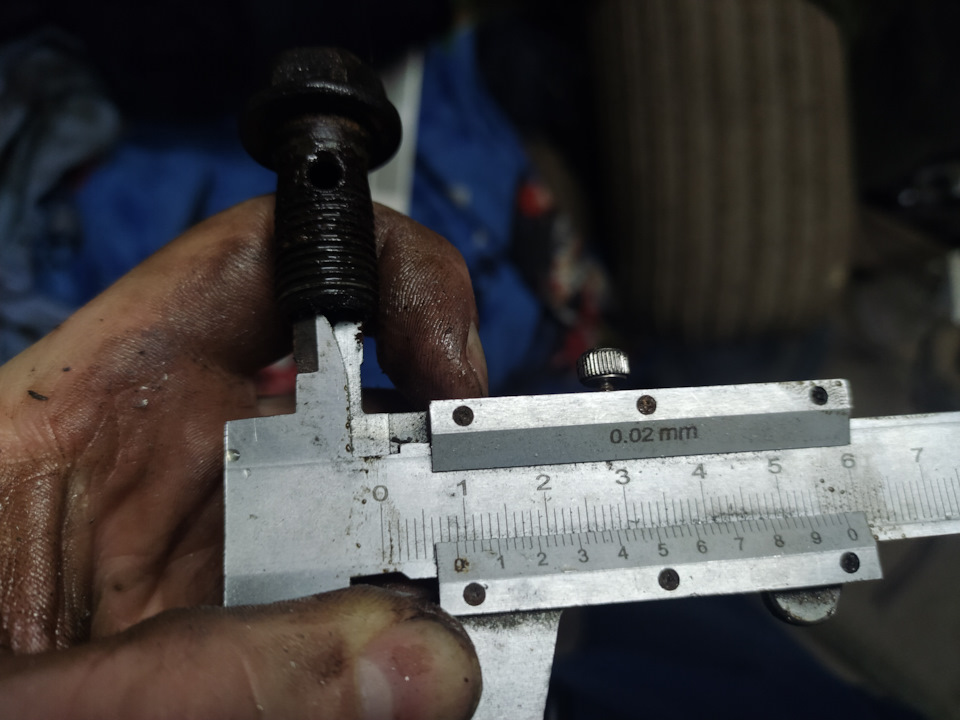

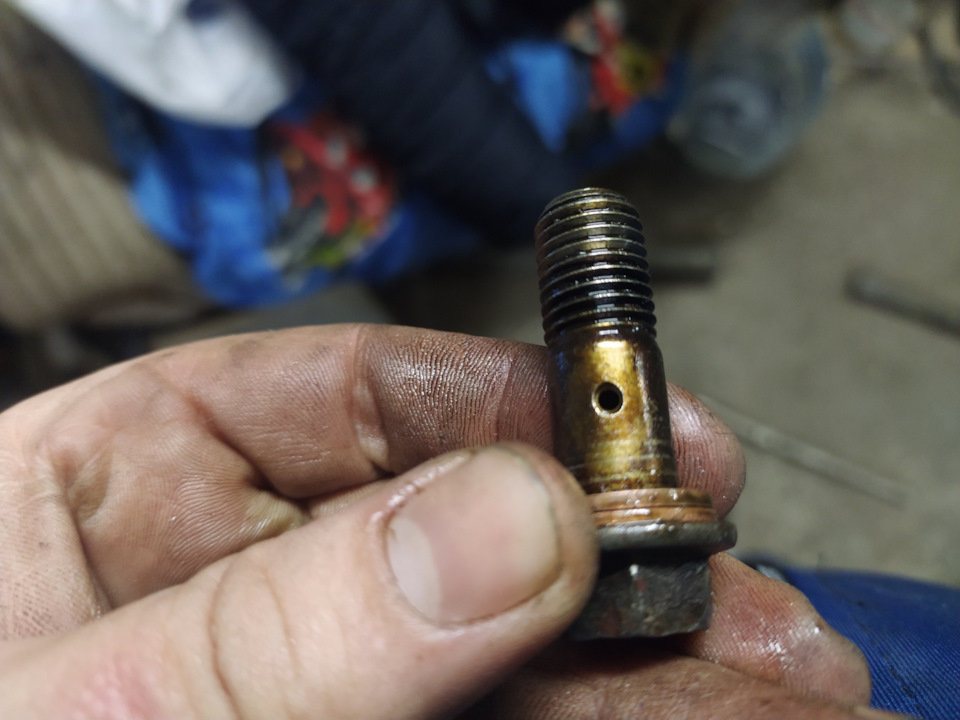

А вот диаметр выходных отверстий по бокам болтам желают лучшего, всего 1,5 мм, повторяю всего 1,5 мм, их две, то есть в совокупности 3 мм, понимаете ДА?!
Масляная трубка 4,5 мм а отверстия подачи в нее всего 3 мм, что-то по-моему не срастается…

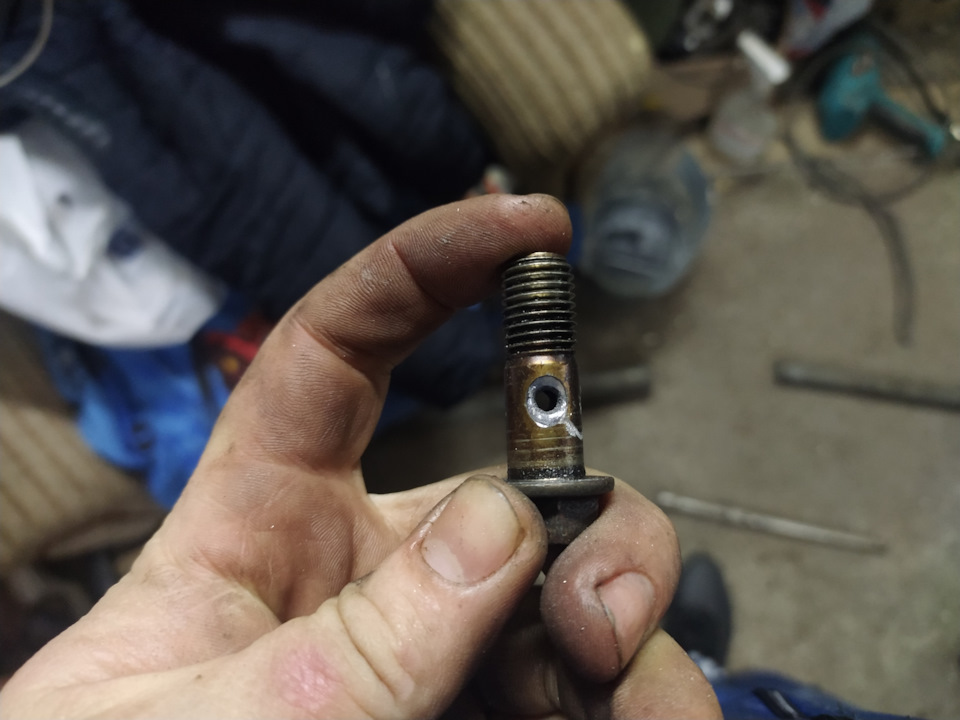

Так вот на свой страх и риск я решил модернизировать этот момент, а именно, просверлил болт на 7 мм

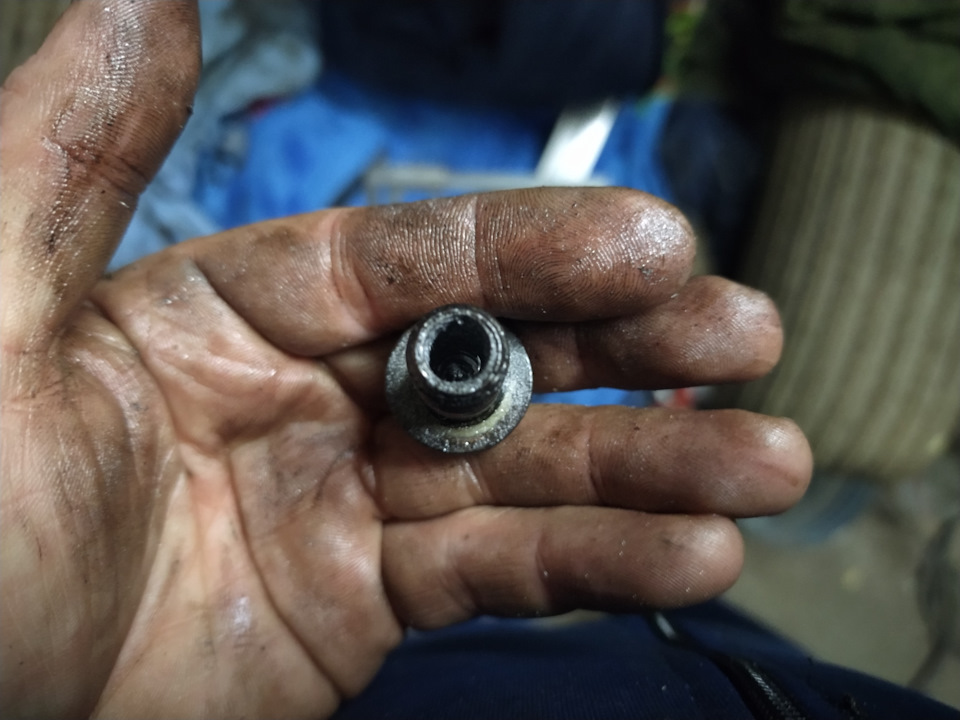

Расширил, так скажем, границы боковых отверстий до 4 мм с каждой стороны в совокупности 8 мм!
