выбор по образцу в автокаде
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения с 1 по 25 из 155
#1 Тема от Александр Ривилис 3 сентября 2007г. 17:03:26 (изменено: Александр Ривилис, 15 апреля 2016г. 12:31:51)
#2 Ответ от LeonidSN 4 сентября 2007г. 13:20:48
#3 Ответ от Nike 4 сентября 2007г. 19:22:30
> Александр Ривилис
Сам недавно хотел написать на лиспе подобную программу, но все равно придется писать для Брикса. Хочется иногда выбрать еще по длине, по радиусу, и иногда еще и с допуском длины (радиуса).
#4 Ответ от Александр Ривилис 5 сентября 2007г. 12:13:19
О наличии анологичной команды в Civil 3D я узнал от сотрудников и сделал аналог для чистого AutoCAD. В Civil 3D описания этой команды не нашел. Поэтому делал на свое усмотрение, а диалог задания свойств выбора был сделан «по просьбам трудящихся». Если еще усложнять эту программу, то она станет похожа на стандартный Быстрый выбор (_QSELECT) и тогда потеряется весь ее смысл.
#5 Ответ от Денис Флюстиков 5 сентября 2007г. 13:18:04
#6 Ответ от Александр Ривилис 5 сентября 2007г. 15:30:37
По предложению Евгения Елпанова добавил обработку примитивов с цветом BYLAYER.
#7 Ответ от wo! 5 сентября 2007г. 16:50:03
> Александр Ривилис
«О наличии анологичной команды в Civil 3D. «
В ADT аналогичная команда называется:
Команда: SelectSimilar
Только как настраивать не знаю.
#8 Ответ от Александр Ривилис 5 сентября 2007г. 17:31:41
#9 Ответ от wo! 5 сентября 2007г. 20:04:14
> Александр Ривилис
У Вас получилось хорошо!
Настройки позволяют почувствовать уверенность
предсказуемость выбора.
Спасибо! (+1 голос к разговору о костылях)
#10 Ответ от Valery Brelovsky 6 сентября 2007г. 10:50:15
> Александр Ривилис
Программа отличная и как говорится подключил к использованию и сегодня работаю с ней и как говорили выше в паре со свойствами. Работает с кнопки. Но есть одна проблема. Динамический блок не выбирает по образцу. Это в самом деле так или я не нашел в настройках. Если можно подскажите это так должно быть и изменить нельзя или всё таки можно что то сделать.
А по вопросу костылей. меня всегда удивляет ответ взрослого человека аналогичным образом. Главное ни кому ни чего путного не предложил, а всё обхаял. А Вам ещё раз спасибо.
#11 Ответ от Александр Ривилис 6 сентября 2007г. 11:07:29
#12 Ответ от Александр Ривилис 6 сентября 2007г. 14:00:01
Сделал обработку динамических блоков. Теперь думаю стоит ли выкладывать эту версию. Из-за проверки динамических блоков пришлось сделать три arx-файла:
Надеюсь ничего не испортил.
#13 Ответ от Valery Brelovsky 6 сентября 2007г. 15:08:09
> Александр Ривилис
Спасибо отлично работает. Динамические блоки теперь тоже выбираются.
#14 Ответ от Valery Brelovsky 9 сентября 2007г. 11:26:06
#15 Ответ от Александр Ривилис 9 сентября 2007г. 12:04:06
#16 Ответ от Valery Brelovsky 9 сентября 2007г. 15:24:54
> Александр Ривилис
Именно координата «Z» точки вставки блока. Я думаю что не стоит браться не за первое, ни за втрое тем более. Это в самом деле уж очень узко специализированно,а во вторых моя разовая ошибка. Которую в общем нужно было исправить вернувшись к началу и это было бы быстрее. Просто в следующий раз так и сделаю. Не буду Вам морочить голову. Так что Вы правы в самом деле не стоит.
#17 Ответ от Diman111 1 октября 2007г. 15:43:03
#18 Ответ от Александр Ривилис 1 октября 2007г. 15:48:07
#19 Ответ от Нюк 30 октября 2007г. 16:16:33
Уважаемый Александр!
Спасибо за полезную утилитку, однако позвольте поделиться с манюсеньким огорчением 🙂
При выборе в качестве образца примитив «размер» утилитка сбрасывает значение DIMSCALE в «1» с вытекающими последствиями.. Нельзя ли этот огорчительный нюанс подправить? Спасибо!!
#20 Ответ от Александр Ривилис 30 октября 2007г. 16:42:35
> Нюк
Эта программа не меняет значение ни одной системной переменной, так что следует искать что-то другое. Укажите четкую последовательность действий, которую я смогу воспроизвести, т.к. у меня значение DIMSCALE не сбрасывается.
#21 Ответ от Vitaly 30 октября 2007г. 18:41:23
> Valery Brelovsky
> Александр Ривилис
А чем Вас не устраивает стандартная функция Select Semilar она уж года 2-3 как существует?
И условий выбора вроде хватает!
Current selection
Device
True Color
Linetype
Linetype scale
Plot style
Lineweight
Hyperlink
Material
Location
Normal
GUID
PartDescription
SizeName
SystemName
SystemAbbreviation
SystemType
MaximumSize
Voltage
Load
Description
Layer
Style
Bound spaces
Type
Subtype
Name
Size Name
Routing Preference
Shadow display
Connection Type
Shape
Diameter
Width
Height
System Group
System Name
System
ID
Assigned Engineering ID
Lock Size
= Equals
<> Not Equal
> Greater than
#22 Ответ от Vitaly 30 октября 2007г. 18:48:05
. и что я могу Вам хорошего предложить?
пожалуй. сменить Акад на один из вертикальных продуктов! Или Вам нельзя? Проясните пожалуйста.
Архитекторам, пользователям ADT, много чего можно предложить, посмотрите с 99-го года мои сообщения на той ветке и посчитайте скока раз помощь мною оказана и сравните со своими. советами.
Выделение, выбор объектов в Автокад с помощью диалогового окна «Быстрый выбор»
Мы рассмотрели выделение (выбор) объектов в Автокад обычными способами, а также специальными. В этой статье мы рассмотрим выбор (выделение) объектов в Автокад по их свойствам, а также их исключение из текущего набора объектов по их свойствам при помощи диалогового окна «Быстрый выбор» (фильтрация текущего набора объектов в Автокад по их свойствам). К свойствам объектов можно отнести цвет, тип, вес линий, масштаб линий, печатаемые и непечатаемые объект и т.д. Свойствам объектов посвящен целый раздел видео курса Автокад.
Прежде чем приступить к изучению диалогового окна в Автокад «Быстрый выбор», вспомним, что такое новый набор объектов в Автокад, текущий набор и системная переменная «Pickadd»
Новый, текущий наборы объектов в Автокаде
Системная переменная Pickadd в Автокад или выделение нескольких объектов в Автокад поочередно
Значение системной переменной в Автока «Pickadd» = 0.
Отключает системную переменную Pickadd. Последние выбранные индивидуально или с помощью рамки объекты становятся новым набором. Ранее выбранные объекты исключаются из выбранного набора.
Значение системной переменной Pickadd = 1 в Автокад (значение по умолчанию).
Включает системную переменную Pickadd. Последние выбранные индивидуально или с помощью рамки объекты добавляются в текущий набор.
Значение системной переменной Pickadd = 2 в Автокад.
Включает системную переменную Pickadd. Последние выбранные индивидуально или с помощью рамки объекты добавляются в текущий набор. Если используется команда «Выбрать, сохраняет выбранные объекты после завершения команды.
Снимем выделение в Автокад всех объектов (2 отрезков) нажатием на клавишу «Esc».
Системная переменная Выборстиль в Автокаде (способы изменения значений системной переменной Pickadd)
Системная переменная «Выборстиль» в Автокад позволяет вызвать системную переменную «Pickadd» и изменить ее значения (это название самой системной переменной Pickadd в русском Автокад).
Пропишем наименование системной переменной «Выборстиль» в командной строке и нажмем «Enter».
В командной строке появится запрос на ввод нового значения системной переменной:
Новое значение Pickadd :
В треугольных скобках стоит значение переменной «Pickadd» в Автокад по умолчанию равное 1. Введем новое значение системной переменной в Автокад равное 0 и нажмем «Enter». Теперь она имеет значение 0.
Выделим объект (отрезок) в Автокад щелчком мыши по нему. Затем выберем следующий объект в Автокад, пусть будет тоже отрезок. Второй отрезок создал новый набор выделенных объектов в Автокад, а не добавился к текущему набору объектов, т.е. к первому отрезку. С первого отрезка снялось выделение.
В Автокад с системной переменной «Pickadd» мы сталкивались, когда изучали окно Свойства, поэтому изменить ее значения (0, 1) можно в этом окне. Откроем окно-панель «Свойства». Щелкните правой кнопкой мыши на свободном месте графической зоны чертежа Автокад, и в контекстном меню выберите строку «Свойства» (выделение со второго отрезка не должно быть снято).
В верхнем левом углу окна «Свойства» в Автокад прописано название выбранного объекта (Отрезок), а правее находится кнопка системной переменной Pickadd в Автокад.
Переключение системной переменной Автокад «Pickadd» со значения 0 на 1, а также обратно в окне Свойства, производится щелчком мыши.
Присвоение нового значения 2 системной переменной «Pickadd» возможно только при помощи системной переменной «Выборстиль» в Автокад.
Команда Выбрать в Автокад
Значение 2 для системной переменной Pickadd необходимо только для работы команды Выбрать. Так как выбор объектов в Автокад по умолчанию осуществим обычным щелчком прицела-курсора, то многие пользователи системы не знают, что существует специальная команда Выбрать в Автокад для выбора объектов.
Вызовем системную переменную Выборстиль в Автокад и изменим значение системной переменной Pickadd на 2.
Вызовем команду Выбрать в Автокад, прописав наименование команды в командной строке и нажав Enter. Появился отмечающий указатель в Автокад. С его помощью выберем несколько объектов секущей рамкой и нажмем Enter. Таким способом мы выделили несколько объектов в Автокад.
Диалоговое окно Быстрый выбор в Автокаде, команда БВыбор
Вызвать диалоговое окно «Быстрый выбор» в Автокад можно несколькими способами:
Рассмотрим диалоговое окно Быстрый выбор в Автокад.
1) Раскрывающийся список «Применить» окна «Быстрый выбор» содержит два параметра:
2) Справа от раскрывающегося списка «Применить» находится кнопка Автокад «Выбрать объекты» (не активна при установке флажка «Добавить в текущий набор»). Кнопка в Автокад «Выбрать объекты» позволяет временно закрыть диалоговое окно «Быстрый выбор» для выбора в текущем чертеже Автокад одного или группы (нескольких) объектов, к которым требуется применить критерии фильтрации. Таким образом, вы можете заранее не выделять объекты в Автокад для дальнейшей их фильтрации через диалоговое окно «Быстрый выбор».
4) Поле «Свойства» диалогового окна «Быстрый выбор» позволяет производить выбор объектов в Автокад или исключать (фильтровать) объекты в текущем наборе объектов по их свойствам. Набор свойств в данном поле зависит от выбранного типа (ов) объектов в поле «Тип объектов».
5) Раскрывающийся список «Оператор окна «Быстрый выбор» в Автокад придает значение выбранному ранее свойству, кроме оператора «Выбрать все». Доступны следующие операторы: «= Равно, <> Не равно, > Больше,
AutoCAD
Не удалось извлечь оглавление
Индивидуальный выбор объектов
В ответ на запрос о выборе объектов можно индивидуально выбрать один или несколько объектов.
Использование прицела
Если квадратный прицел находится в положении выбора объекта, объект выделяется цветом. Щелкните мышью, чтобы выбрать объект.

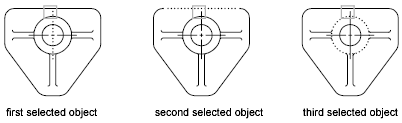

Выбор близко расположенных объектов
Довольно сложно выбирать объекты, которые располагаются очень близко друг с другом или непосредственно друг на друге. В примере показаны два отрезка и окружность, располагающиеся в области прицела.
Если включен предварительный просмотр набора объектов, можно выполнять их циклический перебор, наведя курсор на объект, находящийся сверху (при этом он выделяется), а затем удерживая нажатой клавишу SHIFT и нажимая пробел. Когда нужный объект будет подсвечен, выберите его щелчком левой кнопкой мыши.
Если предварительный просмотр набора объектов отключен, нажмите и удерживайте сочетание клавиш SHIFT + пробел, а затем щелкните мышью для циклического перебора объектов, пока не будет выбран нужный. Нажмите клавишу ESC для выхода из режима циклического перебора.
Исключение выбранных объектов
Чтобы исключить выбранные объекты из набора, нажмите и удерживайте клавишу SHIFT, одновременно повторно выбирая объекты, которые необходимо исключить.
САПР для инженера
Блог Михайлова Андрея о приемах работы и хитростях в САПР
Страницы
пятница, 9 сентября 2011 г.
Быстрый выбор в AutoCAD
Как и обещал в прошлом посте, сегодня рассказываю о функции Быстрый выбор в AutoCAD.
Быстрый выбор позволяет выбрать объекты по определенным признакам, например, все окружности, все окружности определенного радиуса, все текстовые строки и пр.
Команду Быстрый выбор можно запустить в командной строке БВЫБОР (_QSELECT), так же ее можно найти в меню Сервис/Быстрый выбор, либо щелкнуть в любом месте пространства чертежа и выбрать соответствующий пункт контекстного меню.
Пример 1. Выбрать из всего чертежа все окружности радиусом равным 20
Последняя опция «Быстрого выбора» – «Добавить в текущий набор». Она позволяет добавить объекты к существующему набо ру выбора либо создать новый набор.
AutoCAD
Не удалось извлечь оглавление
ВЫБРАТЬ (команда)
Занесение выбранных объектов в текущий набор.
В перекрестии курсора появляется маленький квадрат, который называется прицелом выбора объектов или просто прицелом.
Когда для последующей команды отображается запрос о выборе объектов, используйте параметр «Предыдущая» для извлечения набора объектов, выбранных ранее.
Кроме того, для программ, поддерживающих моделирование 3D-тел, удерживая клавишу CTRL, можно выбрать исходные отдельные формы, являющиеся частью составных тел, или вершины, кромки и грани 3D-тел. Можно выбрать один из этих подобъектов или создать набор объектов, состоящий из нескольких подобъектов. Набор объектов может состоять из подобъектов разных типов. Выбор подобъектов недоступен в AutoCAD LT.
Отображаются следующие запросы.
Выберите объекты Выбор объектов по щелчку кнопкой мыши. Рамка
Позволяет выбрать все объекты, полностью лежащие в прямоугольной области, заданной двумя точками. Если углы задаются слева направо, выполняется выбор рамкой. (Если углы задаются справа налево, выполняется выбор секущей рамкой.)
Выбор последнего созданного объекта, видимого на экране. Объект должен находиться в текущем пространстве, т. е. в пространстве модели или листа, а его слой не должен быть заморожен или выключен.
Позволяет выбрать объекты, находящиеся внутри и пересекающие область, заданную двумя точками. Границы секущей рамки изображаются пунктирными линиями или подсвечиваются для отличия от обычной рамки.
Позволяет выбрать все объекты, лежащие внутри прямоугольной области, заданной двумя точками, или пересекающие ее. Если точки прямоугольника указываются слева направо, опции «Бокс» и «Секрамка» эквивалентны. В противном случае опция «Бокс» работает как опция «Рамка».
Выбор всех объектов в пространстве модели или в текущем листе, за исключением объектов, принадлежащих замороженным или заблокированным слоям.
Позволяет выбрать объекты, пересекающие линию выбора. Метод «Линия» схож с методом «СМн-угол», отличием является то, что линия не замкнута и может пересекать саму себя. Системная переменная PICKADD не действует на метод выбора «Линия».
Позволяет выбрать все объекты, полностью заключенные внутри многоугольника. Многоугольник может иметь любую форму, но он не должен иметь самопересечений. Последний вычерчиваемый сегмент замыкает многоугольник. Системная переменная PICKADD не действует на метод выбора «РМн-угол».
Позволяет выбрать все объекты, хотя бы частично заключенные внутри многоугольника. Многоугольник может иметь любую форму, но он не должен иметь самопересечений. Последний вычерчиваемый сегмент замыкает многоугольник. Системная переменная PICKADD не действует на метод выбора «СМн-угол».
Позволяет выбрать все объекты, входящие в одну или несколько именованных или неименованных групп. При указании неименованной группы перед ее именем следует добавлять звездочку (*). Например, *a3. Можно использовать команду СПИСОК для отображения имен групп.
Объекты добавляются в текущий набор с помощью любого способа выбора объектов. Способы «Авто» и «Добавить» используются по умолчанию.
Объекты исключаются из текущего набора с помощью любого способа выбора объектов. Кроме того, исключение объектов из набора можно выполнять, выбирая их при нажатой клавише Shift в режиме добавления или в автоматическом режиме.
Выбор объектов по одному без их выделения во время выбора объектов. При этом ускоряется выбор объектов при работе с очень сложными объектами.
Выбор последнего набора объектов. Этот набор очищается операциями, удаляющими объекты из чертежа.
Снятие выделения с объекта, добавленного в набор последним.
Объект выбирается при наведении на него указателя мыши. Если навести указатель мыши на пустую область внутри или снаружи объекта, задается первый угол рамки или секущей рамки, т.е. включается режим «Бокс». Способы «Авто» и «Добавить» используются по умолчанию.
Выбор объекта (или нескольких объектов) автоматически заканчивается после единственного указания.
Метод выбора «Подобъект» (недоступно в AutoCAD LT)
Позволяет выбрать исходные отдельные формы, являющиеся частью составных тел, или вершины, кромки и грани 3D тел. Можно выбрать один из этих подобъектов или создать набор объектов, состоящий из нескольких подобъектов. Набор объектов может состоять из подобъектов разных типов.
Нажатие и удерживание нажатой клавиши Ctrl эквивалентно заданию для команды ВЫБРАТЬ параметра «подобъект».
Выход из режима выбора подобъектов. Позволяет выбрать объекты любым способом.
