Восстановление постели распредвала

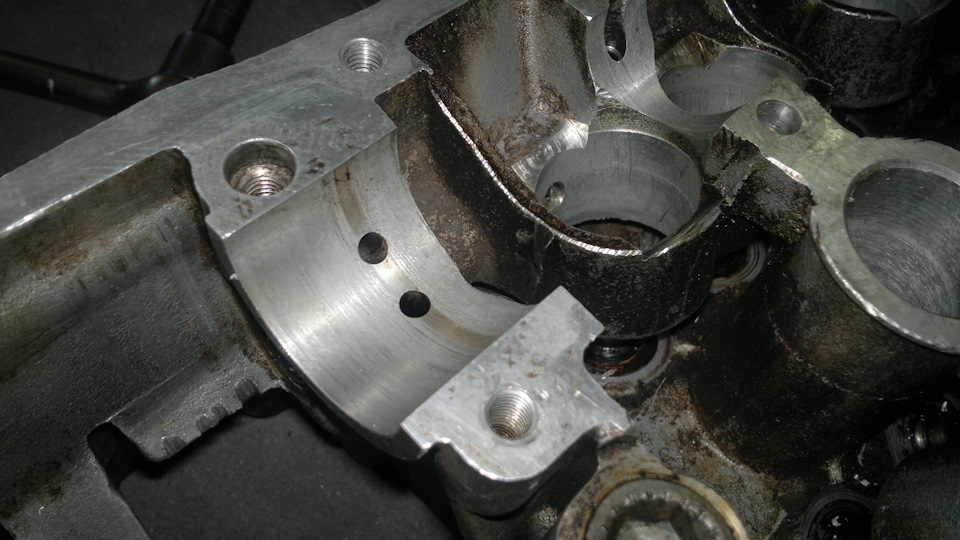

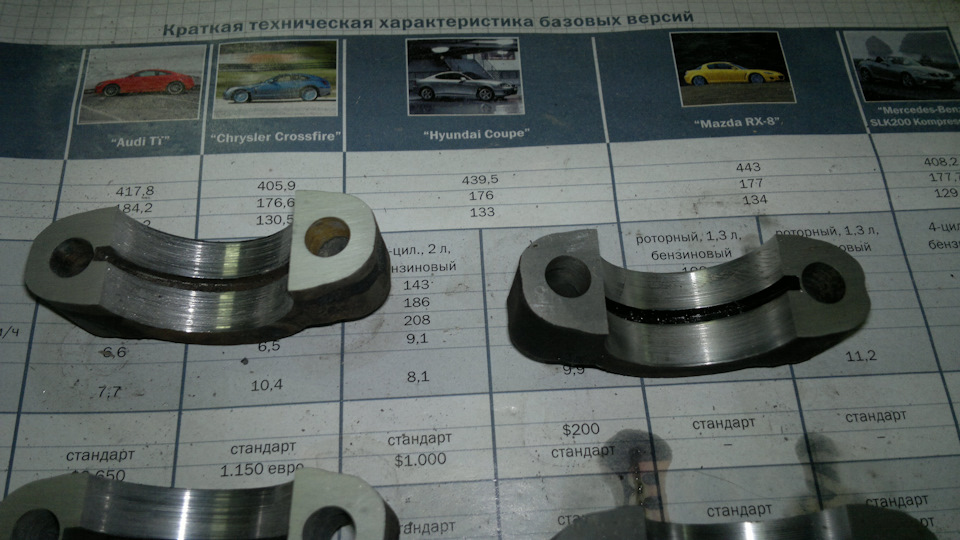

У знакомого на 406 двигателе задрало постели распредвалов, причём так не хило задрало. Ибо не хер без масла гонять.
Про распреды вобще молчу, им вата, только в чермет…

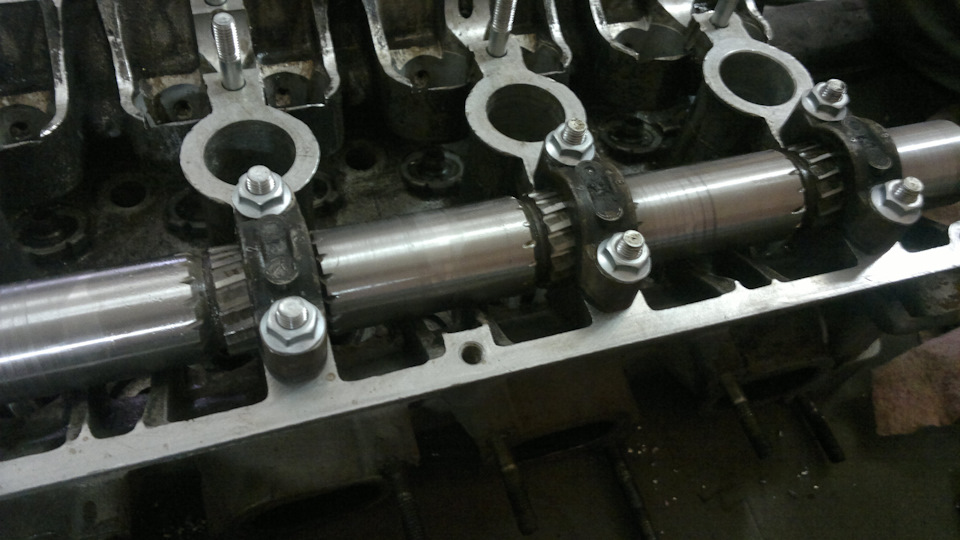

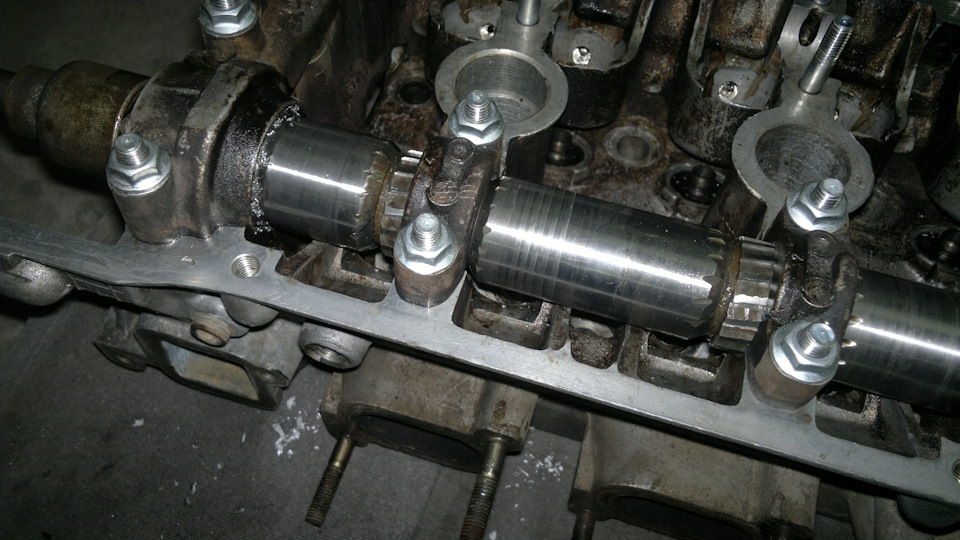

В интернете была приобретена развёртка за 4300 руб

Далее нужно подготовить голову для прирезания постелей

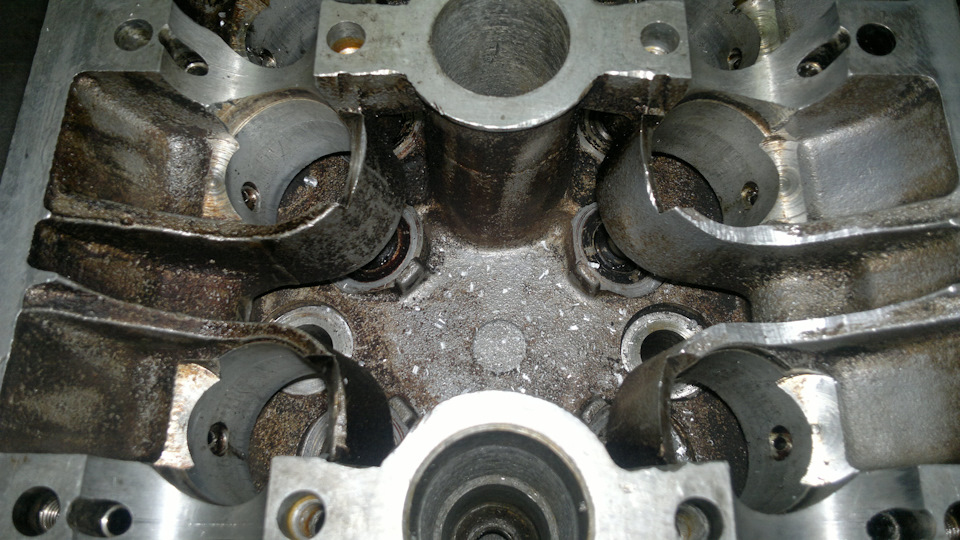

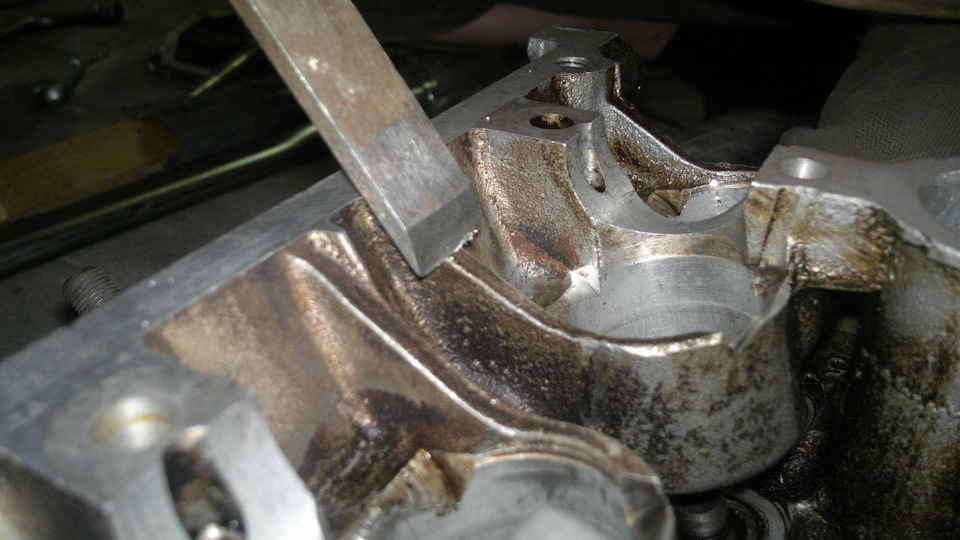

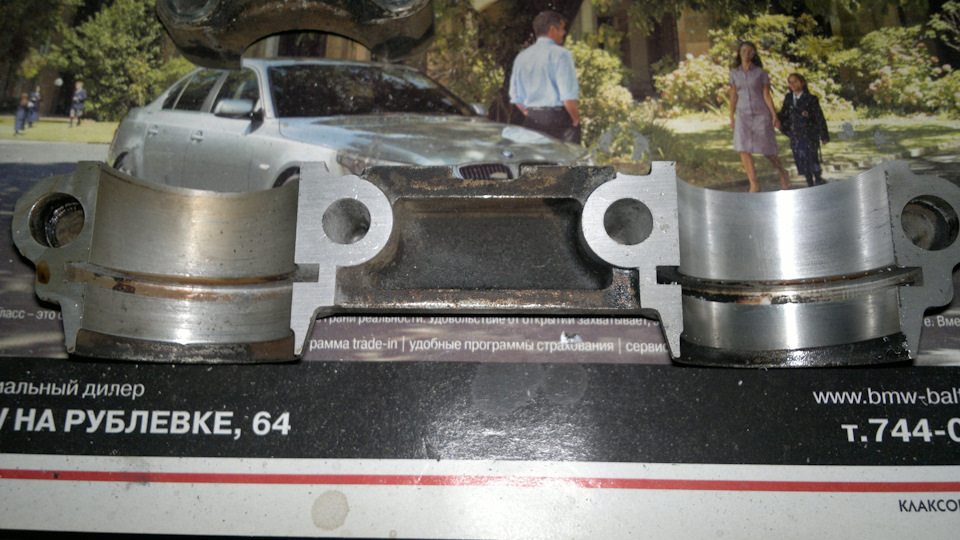

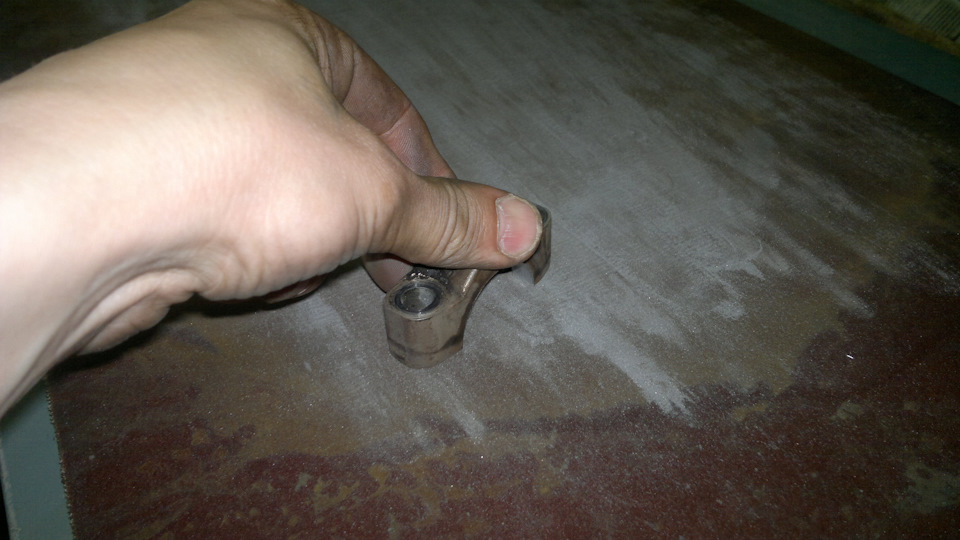

Как известно литьё ГБЦ не славится качеством. Так вот, чтобы правильно прирезать постель, нужно снять приливы, в которые упирается развёртка

P.S.

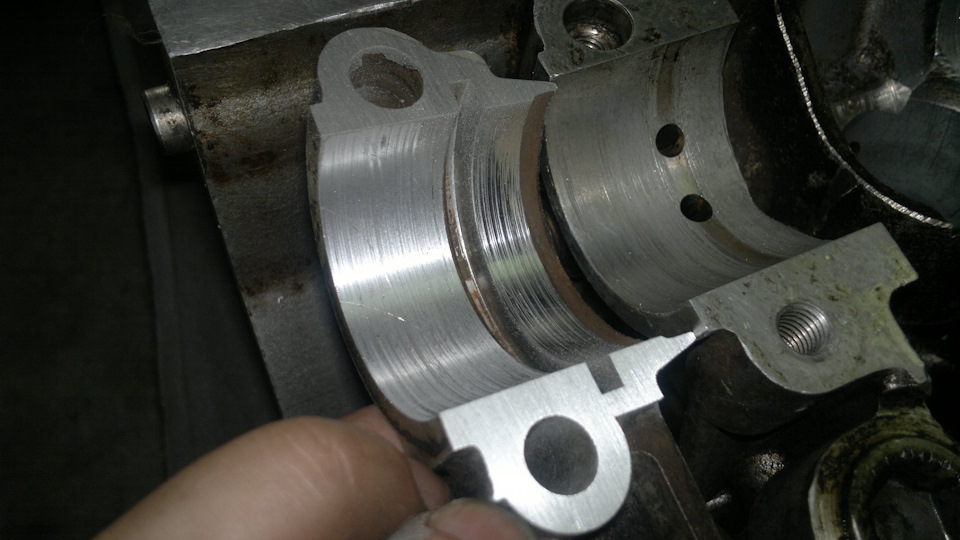

Установили шпильки крепления крышек, вместо болтов. Так не задрачивается резьба в ГБЦ.
Встречались головы с сорванной резьбой.
Шпильки от ТАЗика, Гайки с пресс шайбой тоже от ТАЗОзубила.
Удачных ремонтов.

ГАЗ 31 2002, двигатель бензиновый 2.3 л., 145 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 26

А код развёртки кто знает, просто у нас нет, я хочу через ЕМЕХ заказать.

Парни вопрос такой, головку этой развёрткой нужно прирезать со снятием гбц с блока или принципиально на месте так сказать в итоговом прожатом состояние, естественно с дальнейшим снятием и продувкой промывкой от стружки.

Привет подскажи сколько стоит развертка и где купить можно. Заранее спасибо

классная штука! Прям для 406 мотора изготовлена развёртка?
Не попадалась для 402 мотора развёртку?

да. развертка конкретно для 406. для 402 тоже есть в продаже на сайте автоключ

Поиск по сайту ничего не даёт. Можешь ссылку ткнуть?

да. развертка конкретно для 406. для 402 тоже есть в продаже на сайте автоключ

на 402 моторе надо сначала втулки впрессовывать, затем разворачивать. у вас распредвал в теле блока, не с бугелями

И что это меняет? Человек спросил инструмент, я дал ссылку, а как там и что, это другой табак.

я и хотел ответить этому человеку, а получилось- тебе

Хорошая вещь, только дорогая и пользуешься редко. Я 2 раза только сам пользовался, 5 раз брали в аренду.

ну да. у меня друзей волговодов полно, так что по любому пригодиться, да и отбили стоимость уже. у нас услуга восстановления постели стоит 4000 рэ

Это да, себе из-за этого и брал. По-любому отобьётся.Где-то ещё развертка промвала лежала, тоже только пару раз пригодилась. Я когда проходил ей не керосином, а промывкой для форсов лил, не было другого. Получилось также. Хотя это наверное тот же керосин и сольвент.

ну мы промвал тоже качнули. провернуло переднюю втулку и на сухую убило посадочное на блоке. ремонтных втулок не бывает, поэтому посадили новые на поксипол. а дальше как обычно, развертка и всё в ажуре!

Я точил ремвтулку, но можно и на поксипол, пока он не подводил меня ни разу.

Источник

Задиры на распредвалах. Откуда они взялись?!

И так, о регулировке тепловых зазоров в приводе клапанов ГБЦ я вам рассказал, настало время поговорить о грустном… Напомню: на пробеге 30507км я вскрыл двигатель в целях регулировки тепловых зазоров в приводе клапанов ГБЦ. После снятия распредвалов (необходимо для извлечения толкателей) обнаружил задиры на правых шейках обоих распредвалов и их крышках. Повреждения носили абразивный характер. Нет, ну я бы поверил, если бы в результате длительной езды без масла или антифриза в двигателе, алюминий крышек задрало и наволокло бы на чугунные шейки распредвалов. Но, во-первых без масла и антифриза я не катался вовсе, движок не перегревал. Во-вторых, наволакивания алюминия я как раз и не обнаружил. В-третьих, повреждению подверглись не только алюминиевые крышки, но и чугунные шейки распредвалов. Алюминиевый сплав крышек намного мягче чугуна и не в состоянии повредить шейки распредвалов. Остаётся единственный вариант: повреждение распредвалов некими абразивными частицами сопоставимой с чугуном твёрдости или превышающей её. Вот только откуда они там взялись?! И почему такая разная степень повреждения левых шеек и их крышек относительно правых? Ведь крайние левые (широкие) шейки и их сдвоенная крышка (возле цепного привода) не имеют повреждений совсем, следующие за ними шейки и их крышки имеют незначительные повреждения, а крайние правые шейки наоборот имеют максимальную степень повреждения. Причина выяснилась, когда я, заподозрив неладное, промыл внутренние масляные каналы в распредвалах бензином (каналы проходят по всей длине распредвалов, слева они заглушаются болтами крепления звёздочек, справа заглушены стальными шариками). В собранной после промывки жидкости, я обнаружил большое количество мелких твёрдых частиц. Часть из них напоминала шелуху тёмного цвета-предположительно окалину (т.е. окислы метала) образовавшуюся на внутренних поверхностях масляных каналов в распредвалах в результате либо отливки заготовки, либо после термической обработки заготовки. Другая часть твёрдых частиц напоминала стружку надлома, которая могла оказаться внутри заготовки в процессе сверления (развёртывания) отверстий под болты крепления звездочек. Осмотрев внутренние стенки отверстий в распредвалах, я пришёл к выводу, что отверстия выполняются не за счёт сверления, а при отливке в прессформу. Только в зоне нарезки резьбы под болты крепления звёздочек отверстия подвергались дополнительной механической обработке.
Обращаю внимание на особенности системы смазки ГБЦ. Масло подводится по каналу в ГБЦ по центру передней сдвоенной крышки распредвалов (слева). Далее по каналам подводится к проточенным в передних шейках распредвалов канавкам, в которых просверлено по 4 отверстия к внутреннему каналу, просверленному по всей длине распредвала. Далее масло к шейкам поступает через отверстия в каждой шейке и распределяется за счёт канала в крышке шейки. Причём первые 2 крышки имеют дополнительные узкие пазы для выхода масла наружу (для смазки боковых поверхностей этих крышек), а остальные 6 крышек дополнительных пазов не имеют.
В процессе работы двигателя масло, подаваемое под давлением по каналам, подхватывает стружку и окалину, находящиеся внутри каналов распредвалов и несёт их к подшипникам скольжения распредвала-шейкам и их крышкам. В результате чего и возникают задиры, в т.ч. и на достаточно твёрдых шейках распредвалов. Это полностью объясняет различную степень повреждения левых и правых шеек распредвалов, ведь наибольшее количество грязи достаётся правым крышкам, расположенным в «тупике» масляных каналов, а левая сдвоенная крышка смазывается чистым маслом, поступающим к ней в первую очередь из канала в ГБЦ.
Вопрос, ПОЧЕМУ ВНУТРЕННИЕ КАНАЛЫ РАСПРЕДВАЛОВ НЕБЫЛИ ДОЛЖНЫМ ОБРАЗОМ ОЧИЩЕНЫ ОТ ОКАЛИНЫ И СТРУЖКИ НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ я оставляю открытым. Однако, исходя из увиденного, я сделал неутешительные выводы насчёт культуры производства на заводе АВТОСАНОАТ и качества выпускаемой им продукции. Вот мой злобный видос, прошу прощения за матюки, но нервы у меня не железные:

Ответ получил такой:

Здравствуйте, Тимофей Дмитриевич!

Ранее, ничего описанного Вами ни в одном автомобиле выявлено не было. Подобная информация принимается и рассматривается только от официальных дилеров (при условии прохождения плановых ТО, отсутствия нарушения условий эксплуатации и стороннего вмешательства).

Спасибо за обращение.

Служба клиентской поддержки компании Ravon.

Источник

Окончательный ремонт ГБЦ (+восстановление постелей распредвала)

Проблема была описана постом ранее. Всем спасибо за советы! Действительно, оказались, что маслосъемные колпачки на впускных клапанах фирмы erling были либо подделкой, либо просто некачественные. Образовался нагар на впускных клапанах, который и мешал им закрываться. А также, думаю, что это стало причиной моего небольшого масложора, который, как я предполагал изначально, был из-за ВКГ.
А теперь к сути. Клапана было решено заменить, втулки развернуть, т. к. некоторые клапана чуть подклинивало в них, седла расшорошить, притереть. Развертку купили в магазине на 7мм, если не ошибаюсь, а вот с шарошками уже сложнее. Нашли, где взять в пользование набор на ваз 2110. Угол одной из шарошек там соответствует углу моей ГБЦ, а вот штырь уже меньше по диаметру на 1мм. Пришлось искать токоря, которые сделал нам этот штырь.

Дальше идет процесс обработки самих седел. Сначала шарошим. У самих как-то неидеально получились некоторые седла, так что нашли человека, кто помог и подсказал. В целом с задачей справились.

Долго и упорно притираем.

Все собираем, заводим. Работает нормально. Пробуем дать газу, что-то происходит в моторе, появляется громкий стук. Опять разбирать…
Снимаем крышку и видим, что выскочил гидрокомпенсатор, попал под распредвал, а тот в свою очередь расплавил постель распредвала… Картина — жуть. Непонятно, почему рокер так выскочил, либо просто масла насос не накочал, а распредвал сам первым делом зачесал постель. Факт на лицо — испорчена головка, крышка клапанная. Стоит это не дешево. Хотел восстановить головку в «Механике», но они отказались, что все равно ничего работать хорошо уже не будет. Нашел другую компанию ООО «МоторИнтех», в которой взяли мою ГБЦ в работу. Распредвал немного поврежден, но некритично, биения нет, так что решил оставить старый (новый стоит минимум 30тыс.) Вот что подпортилось на валу:

Хотел бы выразить благодарность сотрудникам ООО «МоторИнтех» за качественную работу, в частности Мастеру-приемщику Юрию за уважительное отношение к клиентам. За неделю они выполнили всю работу по восстановлению постелей, как и обещали. Вышло мне все это в 13тыс, а рабочая б/у ГБЦ стоит около 50 тысяч.

Вот в таком виде отдали мне отремонтированную головку.

До ремонта впускной распредвал клинило и он с трудом прокручивался. После всей наварки постели и обработки на токарном станке все вращалось идеально от легкого движения руки.

Всю головку в сборе с клапанами еще раз прочистили, помыли.

Обнаружил, что сетчатый фильтр был рваный. Возможно это и стало причиной поломки. Если грязь забила масляный канал, то вполне возможно, что давления масла под распредвал не хватило и он прокрутился в сухой постели. Поставил новый:

Вот как выглядит наваренная постель:

Отмыли и продули также и клапанную крышку с валами:

Теперь аккуратно собираем все это на моторе.

Все чистенькое, никакой грязи. После такого количества сборок-разборок установка ГБЦ вместе со всеми промывками и очистками заняла у нас 14 часов с перерывом на обед 🙂
Заводим авто — работает как часики) Даем газ — моментальный отклик, никаких лишних шумов.
Немного покатался по городу, поменял масло на новое и на следующий день уже поехал в Москву. 350км по трассе без проблем совершенно. Надеюсь, что больше никаих проблем не будет)

PS: компрессия везде 11-12

Спасибо, что дочитали до конца! Всем удачи на дорогах!
