Давление в кондиционере: особенности и измерение
Кондиционеры настолько прочно вошли в нашу жизнь, что сейчас сложно представить без них свое существование. Современные споит – системы выполняют сразу несколько функций. В первую очередь, охлаждение воздуха. Из дополнительных функций наиболее популярными считаются обогрев и увлажнение воздушных потоков. Для корректной работы устройства необходим регулярный уход за ним, а также контроль уровня работы всех его деталей. На корректность работы сплит – системы влияет работа всех ее устройств. Так, давление в кондиционере может способствовать возникновению неполадок в работе.
Немного о кондиционерах
Рассмотрим основные типы кондиционеров. Для домашнего использования и в некрупных офисах зачастую используют систему сплит.
По составу основных компонентов устройства можно разделить на 3 группы:
Корректную работу регулирует давление в сплит системе. Именно от него зависит качество и температура поставляемого воздуха в помещение.
Сплит-система
Остановимся подробнее на самой распространенной модели кондиционеров – сплит-системе. В ее состав входят 2 основные части:
Основной компонент прибора, обеспечивающий необходимую температуру помещения – фреон. Он расположен в соединительных трубках между двумя частями устройства.
Благодаря удобному разделению основных частей прибора у владельцев есть возможность установить кондиционер в любом удобном для них месте.
Для удобства пользования в современных моделях предусмотрены следующие вспомогательные элементы:
Существует несколько основных типов устройства:
Функциональность каждого из них обеспечивает рабочее давление кондиционера. При его отклонении от нормы происходит сбой в работе всей системы.
Технология работы
Чтобы понять, какое давление в кондиционере необходимо, следует рассмотреть с основной технологией работы всего устройства.
Она основывается на применении в быту закона физики о свойствах жидкости. Так, испаряясь, она способна вбирать в себя тепло. При переходе жидкости в газообразное состояние тепло выделяется в атмосферу.
Отметим составные части системы:
Так, во внешней части прибора всегда должно быть высокое давление. А во внутренней – низкое.
Возникновение проблем
Если постоянно не следить за уровнем давления в устройстве, это может привести к появлению сбоев в его работе и последующей поломке.
Неправильное давление фреона в кондиционере способствует тому, что не будет осуществлена смена его состояния. В этом случае оставшийся жидким хладагент попадает в полость компрессора. Это выводит его работу из строя и полностью блокирует устройство.
Факторы, влияющие на давление
Почему возникает неправильный уровень давления в приборе? Рассмотрим основные причины:
Основные неполадки
Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.
Низкий уровень. Как узнать
Как узнать, что в сплит системе снижен уровень рабочего давления? Необходимо следить за наличием следующих факторов:
Повышаем давление самостоятельно
Итак, мы узнали, что уровень давления в сплит системе недостаточный. Как повысить давление в кондиционере самостоятельно? Это довольно несложный процесс. Справиться с ним сможет любой желающий. Необходимо лишь соблюдать следующие рекомендации:
Профилактика
Чтобы уровень давления в кондиционере всегда сохранялся в пределах необходимых норм, следует постоянно проводить следующие профилактические мероприятия:
Постоянный контроль давления в сплит – системе позволит пролить срок его эксплуатации и обеспечить правильную ее работу.
Система защиты
Приборы для защиты от высокого давления
Предохранительный клапан SFA
В системах охлаждения и компрессорах устанавливают предохранительные устройства для сброса давления. Преимущественно применяют предохранительные клапана SFA, которые не зависят от противодавления. Их установку производят вместе с направляющими гидрораспределителями DSV. В то время пока один вентиль находится в обслуживании. Второй остается в работе. Отметим, что предохранительные устройства для сброса давления необходимо устанавливать максимально ближе к системе, которую необходимо защищать.
С целью проверки предохранительного клапана необходимо за ним установить U-образную ловушку с маслом и смотровое стекло.
Отметим, что в некоторых странах U-образные ловушки применять запрещено. Особое внимание необходимо уделить выпускной трубе предохранительного клапана, которую следует устанавливать предусмотрительно, чтобы при выбросе хладагента не пострадали люди. Потеря давления на выпускной трубе является одной из важных характеристик работы предохранительных клапанов, поэтому их диаметр должен строго соответствовать общепринятым стандартам.

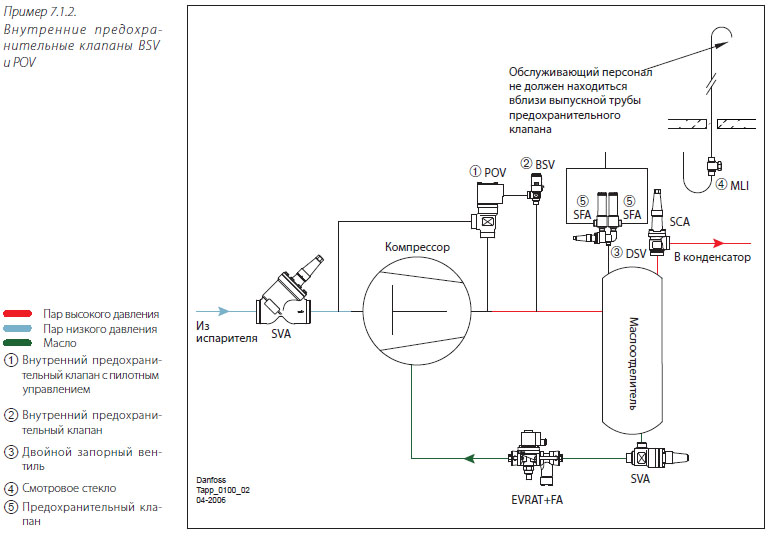

Внутренние предохранительные клапаны BSV и POV
Предохранительный клапан служит для подачи хладагента со стороны высокого в сторону низкого давления и не зависит от противодавления типа BSV/POV. В свою очередь клапан BSV может играть роль предохранительного клапана низкой производительности или работать как пилотный клапан основного вентиля POV. Как только давление нагнетания превышает заданную отметку, клапан BSV открывает вентиль POV, тем самым выпуская пар высокого давления в сторону низкого.
Установка предохранительных клапанов производится без направляющего гидрораспределителя. При необходимости их замены или перенастройки компрессор останавливают. При наличии запорного вентиля на линии нагнетания со стороны маслоотделителя он является защитой компрессора и маслоотделителя от давления, которое может быть вызвано подводом внешнего тепла. Данная защита обеспечивается гидрораспределителями DSV и предохранительными клапанами SFA.
Устройства ограничения температуры и давления
Устройства ограничения уровня жидкости
Для сосудов низкого давления предусматривают реле низкого и высокого давления. Реле низкого давления необходимо для обеспечения необходимого напора хладагента и исключения кавитации на насосах. Реле высокого давления выполняет функции по предохранению компрессора от гидравлического удара.
Ошибка перегрузки по току компрессора
Error overcurrent compressor
Именно так обозначают ошибку токовой перегрузки производители кондиционеров в сервисной документации на английском языке.
Суть её заключается в том, что микропроцессор на плате управления получил сигнал от датчика о превышении компрессором допустимого тока потребления.
Так как пусковые токи компрессора превышают рабочие значения, то обычно имеется задержка около 3 секунд, после чего, срабатывает защита и появляется данная ошибка.
Данная функция в кондиционере позволяет защитить от:
Чтобы отремонтировать кондиционер необходимо разобраться в причинах появления этой ошибки.
Причины возникновения ошибки перегрузки:
короткое замыкание
межвитковое замыкание
высокое давление нагнетания
заклинивание компрессора
Диагностика и ремонт при перегрузке
Для начала вскрываем корпус внешнего блока и освобождаем доступ к компрессору.
Включаем кондиционер в режим охлаждения
Ремонт платы при перегрузке
Все основные операции по диагностике и ремонту рассмотрены в предыдущих статьях, в этой подробней рассмотрим восстановление платы с датчиком тока.
Уровень тока определяется по наводимой проводом ЭДС.
Принцип работы такой же, как в токовых клещах.
Катушка имеет небольшой узел обвязки и подаёт сигнал на процессор или специализированную микросхему.
Самые частые неисправности токового узла измерения тока:
Наиболее часто сгорают диоды.
Инверторные кондиционеры имеют встроенные в IGBT-модули датчики тока и отремонтировать их возможно только заменой этих модулей или полностью силовой платы.
Простой способ выявить неисправности кондиционера
Если вы попали на данную страницу, значит, вы столкнулись с проблемой неисправности кондиционера. Сегодня я расскажу про самые распространенные поломки бытовых сплит-систем. Но прежде чем мы начнем их рассматривать, вы должны понимать, что бывают сложные системы и особые случаи, где нужно разбираться на месте.
Некоторые признаки поломок могут иметь неоднозначные решения. Чтобы охватить весь объём неполадок, конечно же, будет мало одной странички. Но все же ОСНОВНЫЕ неисправности я постараюсь изложить таким образом, чтобы вы научились мыслить в нужном направлении и искать пути решения проблемы.
Думаю, будет правильно начать статью с перечисления признаков неисправностей. Ведь когда вы впервые сталкиваетесь с такой проблемой, вы видите только внешние её проявления. Я бы даже уточнил, что для пользователя основным индикатором является в первую очередь «поведение» внутреннего блока. Поэтому в статье ограничимся изучением неполадок, ориентируясь на поведение внутреннего блока.
После того, как разберемся с внешними признаками — перечислим причины их появления и способы их устранения. Поскольку сейчас наша основная задача это выявить неисправность и приступить к поиску её причины. А устранение каждой отдельной причины это тема для отдельной статьи.
Основные признаки неисправного кондиционера:
Прежде чем начать разбирать неисправности, сразу поставим условия, что КОНДИЦИОНЕР ДОЛЖЕН БЫТЬ ЧИСТЫМ! Чтобы не путать понятия «неисправный кондиционер» и «кондиционер, требующий технического обслуживания». Причиной всех поломок может быть загрязнённость кондиционера.
Пожалуй, все ОСНОВНЫЕ неисправности можно разделить на 4 группы, которые уже косвенно указывают на причины. Обозначим их так:
А теперь начинаем разбирать по порядку все четыре пункта, но не забываем, что причина может быть неоднозначная:
Кондиционер работает, но не охлаждает – так часто называют самый распространенный признак
Первым делом необходимо убедитесь, что кондиционер настроен правильно и соблюдены все условия эксплуатации. Чтобы на этом этапе понять, куда двигаться дальше, необходимо выяснить работает ли компрессор.
При работе он должен немного «гудеть» и вибрировать:
Течет вода из кондиционера – не менее распространенная ситуация
Причина этому явлению часто кроется в забивке дренажного лотка или дренажного шланга. Необходимо разобрать внутренний блок и тщательно прочистить дренажную систему. Для этого можете почитать подробную инструкцию «как почистить кондиционер».
Мне попадались кондиционеры с дефектами системы сбора конденсата. Вода периодически течет из блока по причине несовершенства конструкции. Не буду «палить» модели. В этом случае найти причину сложно. Приходится разбирать внутренний блок и в процессе его работы, изучать, как стекает конденсат. И как назло именно в эти моменты дренажная система нормально функционирует!
Кондиционер не включается
В некоторых случаях выход несложный! В первую очередь проверяем источник питания и работоспособность пульта. Об этом я уже писал, так что лучше прочитать отдельную статью, почему не включается кондиционер. Если описанные действия не помогли причину следует икать в блоке управления (т.е. читаем следующую причину).
Кондиционер некоторое время работает, а затем выключается — таким словами пользователя выражается еще один признак
Причин здесь может быть много: не соответствие количества фреона в системе, перегрев компрессора, неработоспособность вентиляторов, засорение капиллярной трубки и прочее. Наиболее сложная – это неисправность электроники. В общем, разбираться лучше на месте (все зависит от признаков). Без профессиональных навыков, опыта и специального инструмента здесь вряд ли обойтись.
Если причина в электронике, и вы обладаете некоторыми знаниями, то поиск начинаем искать с наиболее уязвимых деталей: предохранителей, трансформаторов. Если обнаруживается сгоревший предохранитель, то необходимо найти причину его сгорания и устранить её (обычно проблема кроется в варисторе). Если такие действия не дали результата, то следует переходить к еще более сложным причинам и подробнее изучать плату (диодный мост, стабилизатор напряжения, конденсаторы, реле).
Мало кто занимается ремонтом платы, в большинстве случаев её просто меняют на новую. Но не на все модели кондиционеров легко можно её найти. Трудности бывают с редкими (часто недорогими) китайскими кондиционерами. Тогда приходится ремонтировать плату и искать подходящие детали. В некоторых ситуациях бывает рациональнее заменить весь кондиционер. В любом случае без специальной подготовки здесь не обойтись.
Статью пытался написать короткую, но структурированную, чтобы обозначить основные направления поиска неполадок. Каждый из них лучше разбирать в отдельных постах. Если опыта у вас мало, то не стоит рисковать устройством, а лучше вызвать специалиста!
Основные неисправности кондиционера и способы их устранения – как решить проблемы домашней сплит-системы
Современные бытовые сплит-системы – достаточно сложные устройства, функционирование которых зависит от нескольких узлов. Выход из строя любого из них приводит если не к полному отказу климатической техники, то к невозможности исполнения части основных функций.
Некоторые неисправности кондиционеров, способы устранения которых не требуют специальной подготовки, можно ликвидировать самостоятельно, более сложный ремонт проведут в сервисном центре.
Типовые признаки неисправностей кондиционера
Основных признаков отказа какого-либо из узлов кондиционера немного. При появлении любого из них следует немедленно отключить оборудование от питающей сети и попытаться выяснить причину сбоя (или же вызывать специалистов сервисного центра):
Вариантов, которые можно включить в список еще множество, и каждый из них имеет собственные причины такой реакции (точнее, ее отсутствия) со стороны оборудования:
Термин «не включается» обычно понимают в широком смысле.
К этому варианту неполадок основная масса пользователей относит отсутствие:
Такая ситуация, как правило, описывается однозначно. При включении кондиционера работа узлов не отличается от обычной – запускаются вентиляторы и компрессор, устанавливаются в заданное положение или совершают качания жалюзи, нагнетается поток воздуха. Однако температура воздуха на выходе остается такой же, как и в помещении или отличается от нее крайне незначительно. Именно с таким проявлением неисправностей пользователи бытовых сплит-систем сталкиваются наиболее часто.
В этом случае кондиционер либо включается с задержкой от нескольких секунд до минут, либо после перехода в активную фазу охлаждения/обогрева отключает компрессор и вентиляторы через несколько секунд/десятков секунд. При этом времени в этой фазе недостаточно, чтобы набрать нужные параметры температуры в помещении.
Без детальной диагностики определить неисправность, которая стала причиной такого поведения оборудования практически невозможно. Частично ее можно провести самостоятельно, но лучше поручить эту задачу специалистам сервисных компаний. В их распоряжении есть соответствующее оборудование и контрольно-измерительная аппаратура, более детальная документация на каждую модель климатической техники.
Разобраться пользователю в проблеме самостоятельно поможет система диагностики кондиционера. Сегодня она работает практически на всех, даже самых бюджетных, моделях. Электронный блок проводит опрос установленных в системе датчиков и по их показателям, в случае возникновения неполадок, выдает коды ошибок на сервисном дисплее или в виде комбинации светодиодных индикаторов.
Как правило, их можно найти в документации на сплит-систему, как и возможные причины их появления, и методы устранения неполадок. Следует отметить, что в большинстве случаев для ремонта потребуется вмешательство квалифицированного специалиста.
Оснащенные новыми электронными блоками с функциями «Интернета вещей» или Bluetooth-контроллерами системы могут выдавать сообщения об ошибках непосредственно в пользовательское приложение.
Диагностика и устранение неисправностей кондиционеров
Диагностировать сбои в работе кондиционера, если они не выдаются при самодиагностике – задача непростая, требующая представления о деталях и узлах в составе оборудования.
Устройство сплит-системы, при всей его кажущейся сложности, легко понять даже без специальной подготовки. В него входят:
Охлаждающий контур
Пожалуй, единственной аварийной ситуацией в охлаждающем контуре следует считать разгерметизацию, вызывающую утечку хладагента.
Поскольку все элементы системы соединяются металлическими трубопроводами, обеспечить полную герметичность контура практически невозможно. В местах соединений происходит т.н. «штатная» утечка фреона, за счет которой кондиционер теряет около 8% хладагента в течение года. Такая ситуация не представляет проблем и требует только периодической дозаправки системы фреоном в ходе регулярного обслуживания.
При некачественном монтаже, разрушении герметизирующих и монтажных деталей (например, при появлении трещины в фиксирующей патрубок гайке), коррозии магистралей появляются дополнительные места утечек. Расход фреона превышает штатные показатели, кондиционер теряет производительность и скорость набора температуры, проявляется обмерзание деталей и т.д.
Однозначно диагностировать течь хладагента конечному пользователю сложно:
Для этого применяются различные методы:
Устраняют протечку хладагента в следующем порядке:
При наличии необходимого оборудования выполнить все работы можно самостоятельно. Однако в сервисном центре ремонт будет выполнен качественнее и быстрее.
Все необходимые материалы можно приобрести в том же сервисном центре. Там также предоставляют оборудование (вакуумные станции, манометрические коллекторы и пр.) напрокат.
Вентиляторы
К основным неисправностям вентиляторов наружных и внутренних блоков сплит-систем относят:
