Установка зеркала с автозатемнением (или камерой з.в.) Hyundai IX35
Так как у меня все это стоит то по просьбам трудящихся выкладываю просто картинки, на них все понятно.
Это схемы (схемы на дорестайл и рейсталинг одинаковы), это распиновка разъема левой стойки в части зеркала, этто распиновка разъема самого зеркала (сами выберите с камерой вам надо или без камеры), это ответный разъем от зеркала (его номер для покупки нового, с проводами в комплекте) и разъем из которого можно взять пины для внедрения в разъем левой стойки отходящий жгут на зеркало (кому надо приходящие контакты на разъем левой стойки из под торпедо пишите, но они должны быть).
1. Схемы
Зеркало с автозатемнением без камеры
Зеркало с автозатемнением с камерой

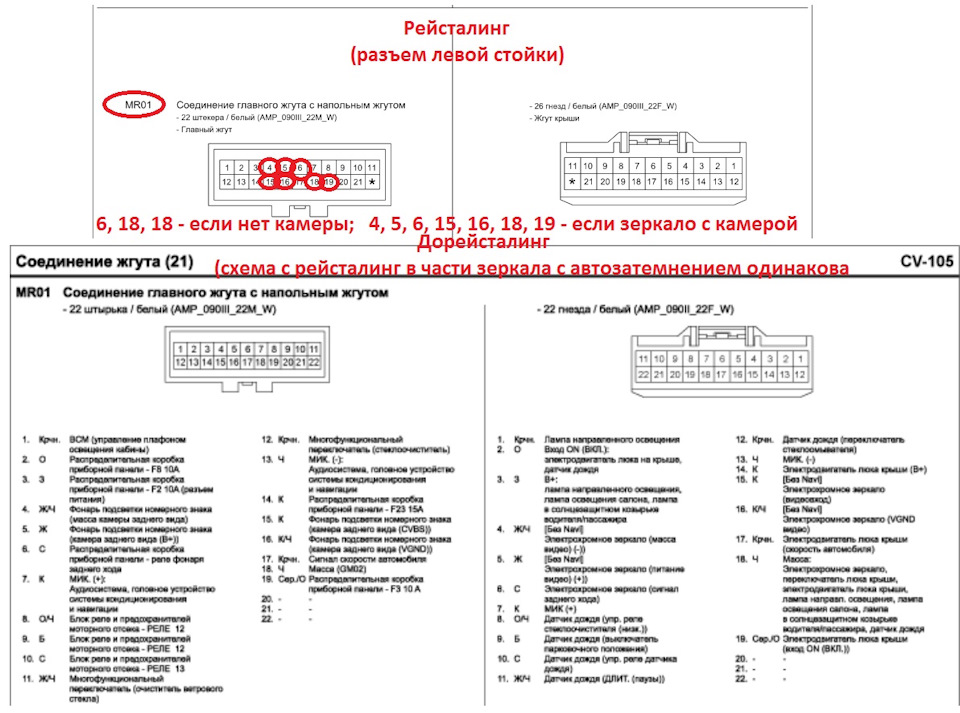

2.Разъем МR01 левой стойки
3.Разъем R01 зеркала
4.Вид и номер разъема R01 для его покупки (ремонтный разъем с проводами)
Номер для заказа в Емекс, Автодок и прочих разъема R01 зеркала — 9999900128AS (примерная цена 800-1000 руб (но новый же, не с разборки)).
5.Номер разъема для извлечения из него пинов при установке зеркала с камерой — 8898004916AS (примерная цена 700-900 руб, в нем 10 пинов, надо 8 пинов (2 пина у вас останутся на другую установку))
6.Номер разъема для извлечения из него пинов при установке зеркала с камерой — 8898004852AS (примерная цена 500-700 руб, в нем 4 пина, надо 3 пинов (1 пин у вас останутся на другую установку))
7. Номера каталожные зеркал
Дорейстал под камеру — 851013F400 (мое).
Зеркало с автозатемнение — 851011D200 (не знаю есть под камеру или нет).
Зеркало с максимальной комплектации с панорамной крышей с камерой — 851013N000.
Электрохромическое зеркало
заднего вида (ECM), оснащенное
компасом
1. Кнопка управления функциями
2. Светодиод состояния
3. Датчик освещенности
4. Дисплей
Внутреннее зеркало заднего вида с
автоматическим затемнением
контролирует свет фар едущих сзади
автомобилей. Для включения этой
функции необходимо нажать на кнопку
на зеркале и удерживать ее больше
трех, но меньше шести секунд.
Функция выключается, если нажать на
кнопку еще раз и удерживать ее такое
же время.
1. Включение функции компаса
Нажмите и отпустите кнопку, после
чего на дисплее будет отображаться
положение автомобиля относительно
сторон света. Если нажать и отпустить
кнопку еще раз, данная функция будет
отключена.
Обозначение сторон света:
— E : Восток
— W : Запад
— S : Юг
— N : Север
Пример) NE: Северо-восток
2. Процедура калибровки
Нажмите на кнопку и удерживайте ее
дольше 9, но меньше 12 секунд.
После очистки памяти компаса на
дисплее появится буква «С».
— Двигайтесь на автомобиле по кругу
на скорости меньше 8 км/ч до тех
пор, пока на зеркале не начнет
отображаться направление авто
— Двигаться по кругу можно как по
часовой стрелке, так и против
часовой стрелки. Если калибровка
компаса пройдет успешно, на
дисплее будет отображаться
направление автомобиля.
— Двигайтесь по кругу до тех пор, пока
на дисплее не начнет отображаться
направление.
Зеркало с монитором от ix35 и камера заднего вида
Как я уже писал ранее, единственное, для чего мне в автомобиле необходим монитор, это камера заднего вида. Покупать только ради этого китайское ГУ на Андроиде за 15-20 круб — непозволительная роскошь или неоправданная блажь. Со всем, что может дать данная магнитола, помимо монитора для камеры, легко справляются смартфон Xiaomi с дисплеем 6,3″ и ШГУ с Bluetooth, которую я недавно установил.
Покупать китайское зеркало-регистратор или колхозить отдельный монитор где-нибудь на панели — тоже не мой случай.
Почти два года я так и ездил без камеры, и уже начал склоняться к покупке китайского зеркала, но оказалось, что такие зеркала штатно ставятся на некоторые модели и комплектации Hyundai (а также Toyota, Mitsubishi, Nissan и др.). Производит их американская компания Gentex.

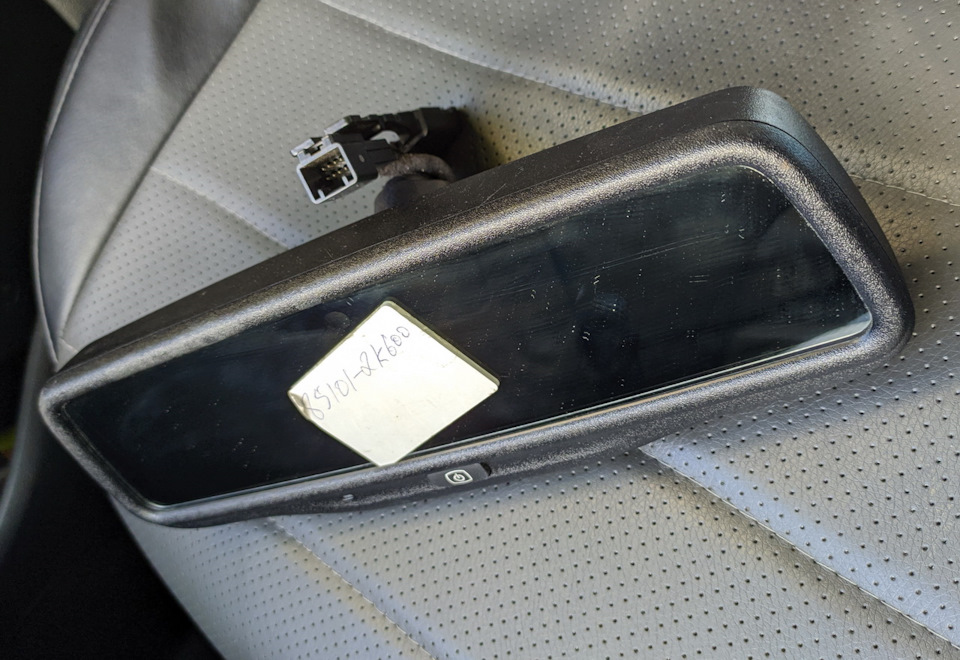

Выяснив OEM код нужного зеркала (85101-2K600), помониторил Авито и купил вариант на разборке за 3000 руб. Такое зеркало штатно ставилось на Солярис, Элантру, i30 и прочие модели, но мой экземпляр снят с Hyundai ix35. Т.е. это, практически, сток, и никакого колхоза! Поехал, посмотрел, примерил — крепление подходит один в один. Чтобы разглядеть наличие монитора, пришлось хорошо постараться — его едва видно под определённым углом. Договорился, что дадут несколько дней гарантии.

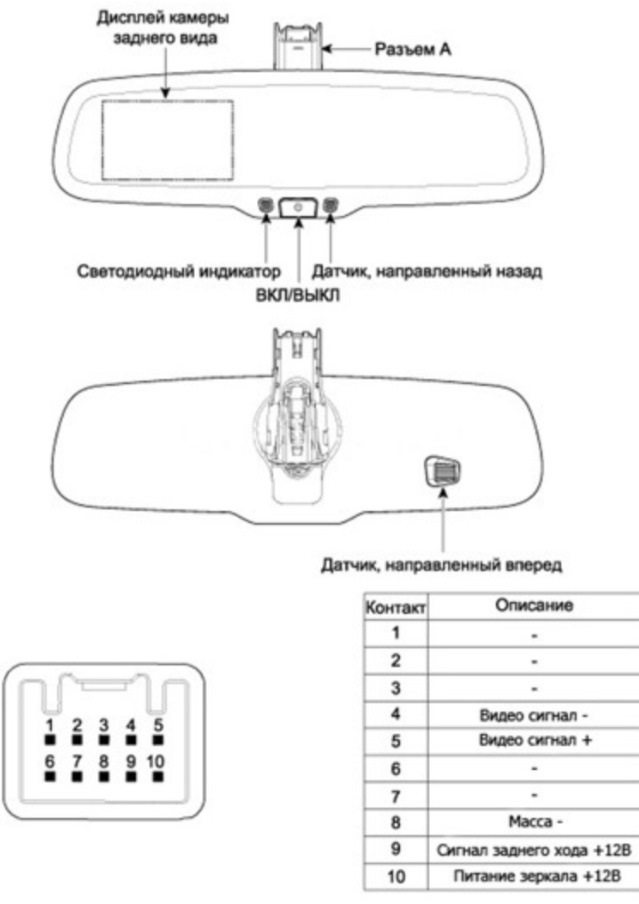

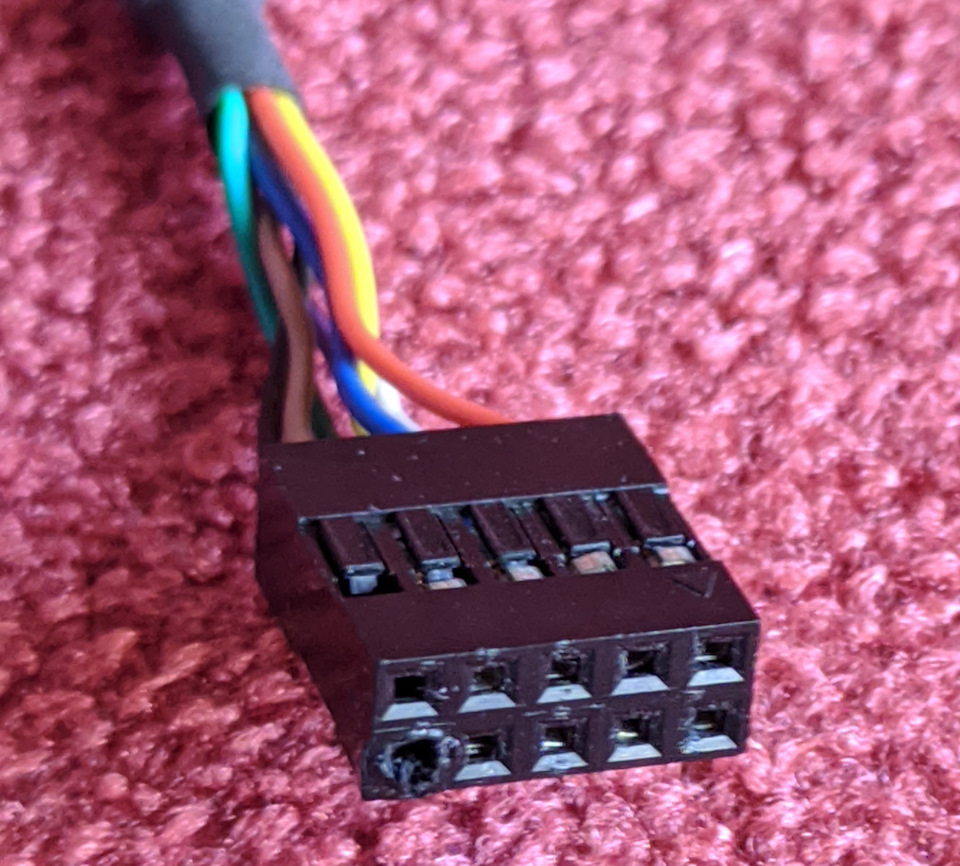

Разъёма «папа» с проводами в комплекте не было. В Экзисте его стоимость — 1000 руб, не очень гуманно за пластиковую фишку с обрезками проводов. Вычитал на Драйве, что можно использовать фишку для подключения USB-портов к материнской плате компьютера. Нашёл у себя в закромах проводку с требуемым разъёмом. Уточнение — один из 10 пинов в таких разъёмах заглушен, но это легко исправить, проткнув отверстие толстой иглой. Картинку с распиновкой нашёл на Драйве.

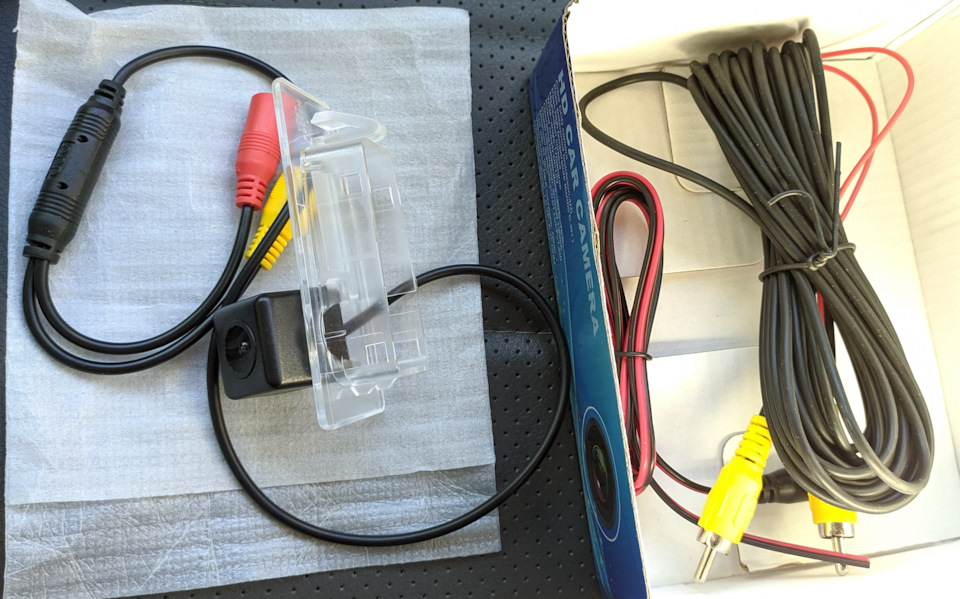

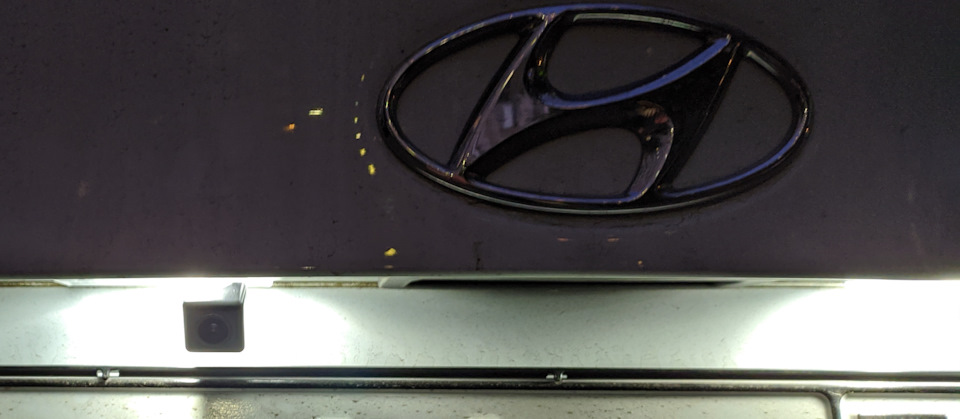

Ждать камеру из Китая мне бы не хватило терпения. Поэтому купил в Москве обычную ноунейм камеру в плафоне подсветки номера за 950 рублей. Во-первых, нужно было срочно проверить зеркало, чтобы успеть вернуть, если бы оно оказалось неработоспособным. Во-вторых, мне же на эту камеру не свадьбы снимать, чтобы сильно переживать о качестве картинки )) На первое время сойдёт, возможно, позже закажу качественную камеру с хорошими отзывами.
Предварительно, дома подключил камеру к зеркалу, запитав всё это хозяйство от универсального БП. Зеркало оказалось рабочим — картинка с камеры есть, автозатемнение работает! Заранее подготовил всю проводку, чтобы не чесать репу, обнаружив в процессе установки, что чего-то не учёл. Пересмотрел несколько роликов на Youtube по данной теме. В общем, подошёл к делу основательно ))

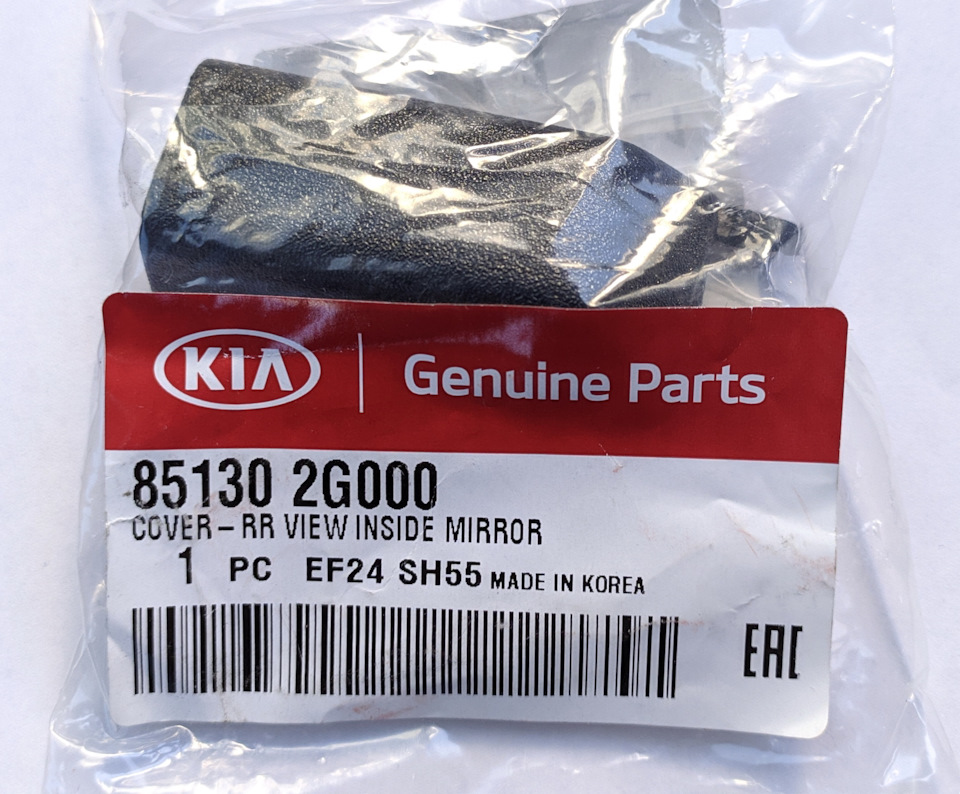

Кроме того, заказал в Экзисте крышку для маскировки проводки от зеркала к потолку. OEM код — 85130-2G000. Цена — 250 руб.
Вчера вместе с приятелем установили всё это добро в автомобиль. Ставили без спешки, с перекурами и разговорами «за жизнь» провозились часа три. Можно было управиться и за час-полтора, но такой задачи не стояло.
Плюс 12В для камеры взяли с фишки левого заднего фонаря (оранжевый провод). Минусовую клемму прикрутили к кузову (под гайку, которая держит задний фонарь в крышке багажника).
Проводку от камеры к зеркалу провели по левой стороне под потолком. Единственная сложность — протащить проводку из багажника в салон. Просто, под рукой не оказалось какой-нибудь длинной тонкой спицы (этого я всё-таки не предусмотрел). Пришлось немного попыхтеть, но справились, в конце концов.
Плюс 12В на зеркало взяли с разъёма плафона — жёлтый провод в фишке с 4 проводами. Минусовую клемму посадили под болт, которым кронштейн для плафона прикручен к крыше. Я переживал, что зеркало не будет обесточиваться, но после постановки автомобиля на охрану, оно выключается через 3-4 секунды. Если просто вытащить ключ из замка зажигания — выключается через 20 минут. Отлично!
Скрутки излишков проводки в багажнике и под плафоном обмотал маделином, чтобы не гремели. Осталось промазать прозрачным герметиком плафон подсветки с камерой (займусь этим сегодня-завтра).
Заодно заменил лампочки подсветки номера на светодиодные. Ноунейм по 150 руб/шт. Светят хорошо, картинку с камеры не засвечивают, мне нравится.
Результатом я очень доволен. Теперь у меня идеальная связка: камера + парктроник. Да ещё и зеркало с монитором и автозатемнением (крутая фишка, которая мне ещё в бывшей BMW 528 E39 нравилась). И по деньгам не особо затратно получилось.
Картинка с камеры далека от идеала, но этого вполне достаточно для безопасной парковки. На первое время точно хватит. Удобно, что виден край бампера. От бампера до препятствия по зеленой линии разметки — 60 см, по жёлтой — 25 см.
Обновление от 30.06.2021 г. Прошёл год. Камера и зеркало с монитором работают без нареканий. Светодиодные лампочки подсветки номера умерли через 8-9 месяцев, и были заменены на стоковые.
Зеркало заднего вида с автозатемнением и компасом
Всем привет! Давно хотел поменять штатное зеркало заднего вида на аналогичное, только с функцией автозатемнения и компасом. Такое зеркало было куплено на разборке с Туссана, пригнанного из Англии. На праворульных машинах довольно часто встречаются такие зеркала, иногда на арабах.
По креплениям оно идентично нашему родному зеркалу. Подключение довольно простое. Проводов идет только 3.
1. + от АСС (розовый).
2. — масса (черный).
3. Задний ход (что бы оно не тонировалось при езде назад) (серый).
Проводку протянул к блоку предохранителей по левой стойке. Задний ход подключил там же в пороге в жгуте проводки.
По настройкам поставил согласно мануалу нашу зону и в режиме программирования покрутился на стоянке. На втором или третьем круге появилась индикация компаса.
Автозатемнение очень плавное и поэтому нет четкого представления, когда оно сработало. А вот сильно темнело лишь пару раз от сварщика с неотрегулированными фарами.
В сумерках индикация компаса автоматически притухает, чтобы не резало глаза индикацией. Также на зеркале есть кнопки «comp» и «mirror», которыми можно отключить функции компаса и автозатемнения.
Также хочу сказать, что функция автозатемнения работает и при тонированном заднем стекле.
На последок хочу сказать вещь в нашей машине нужная!
Замена опоры левого зеркала
Так как последнее время на автомобиле двигается жена, а я выступаю только в роли механика, то и пишу не редко.

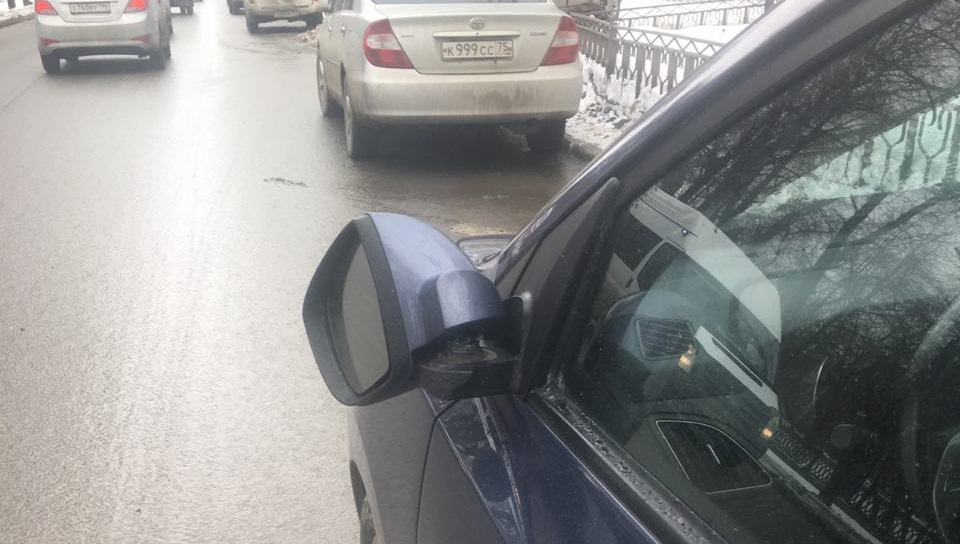

В многоснежную весну приключилась неприятность. Оставив автомобиль у работы жена не сложила зеркала. Результат не заставил себя жать…
И она даже оказала первую помощь
Дальше было это более надежно примотано изолентой. До того момента, как не придут нужные детали.
И донор был найден. И потом долгие ожидания Почты России…
Когда все было получено, то в теплый денек было демонтировано зеркало и началась переборка.

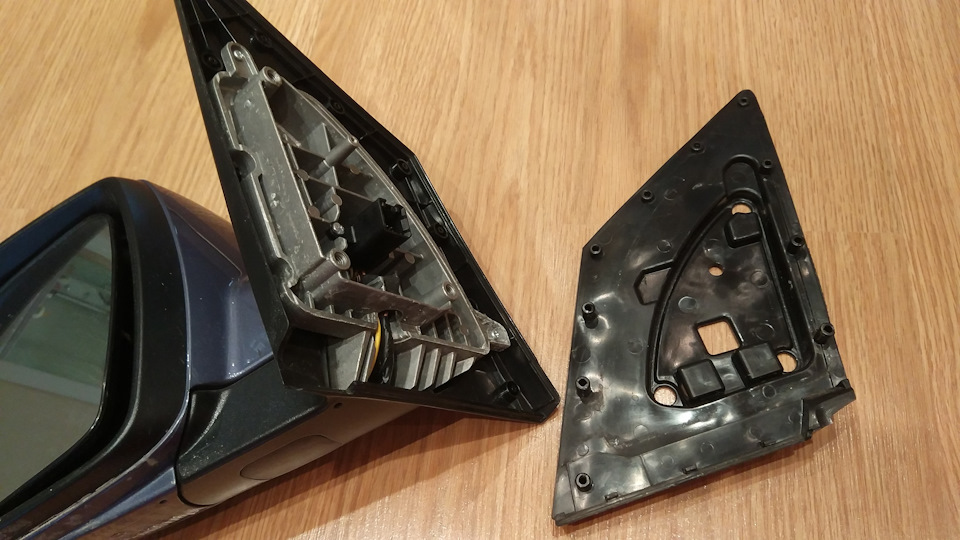

Разобрал я его полностью, если что нужно, спрашивайте.
Зеркало как-то не особо создано для ремонтных работ в части проводов. С обоих сторон надо коннекутор разбирать.
Но результат вот такой
Собрав зеркало и установив его, я обнаружил что мне не хватает угла, а вышло это потому, что я поставил опору от праворукого автомобиля :((
Ну и пришлось заменить опору на свою обратно.
Процесс не долгий.

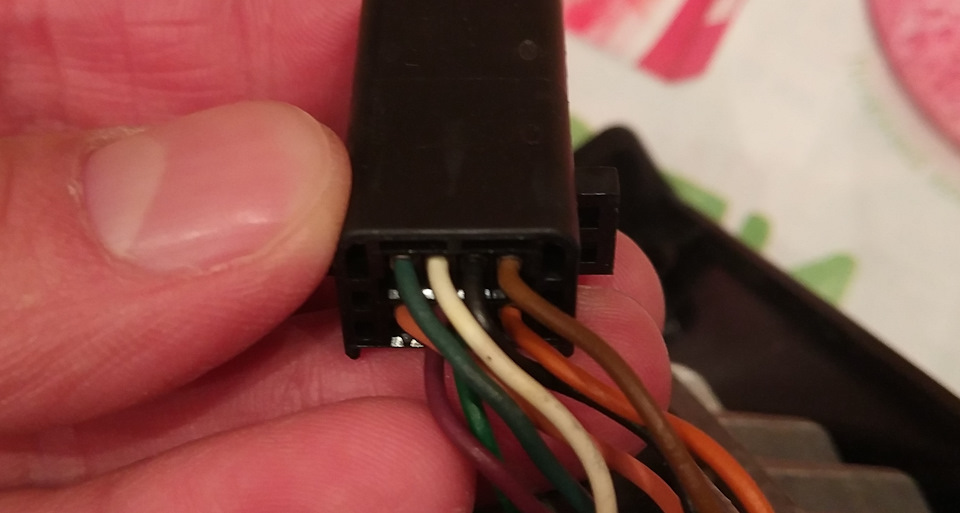

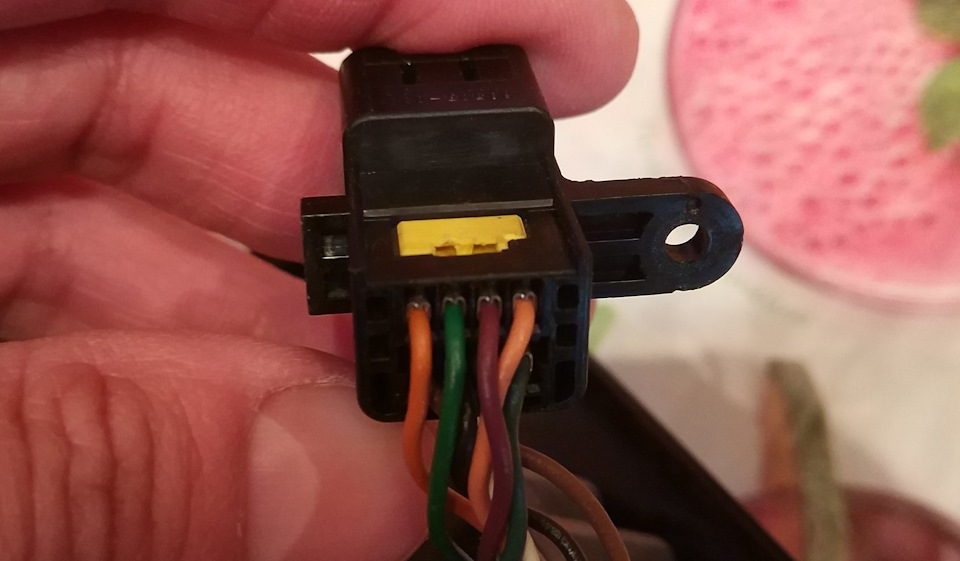

Дальше надо вынуть из коннектора все провода. Делать аккуратно, могут погнуться.
Пару картинок с расположением.

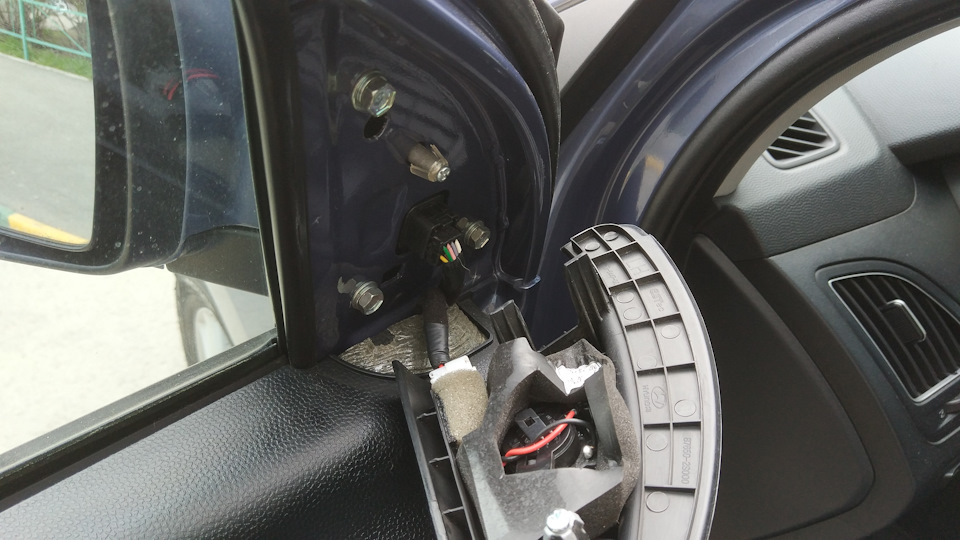

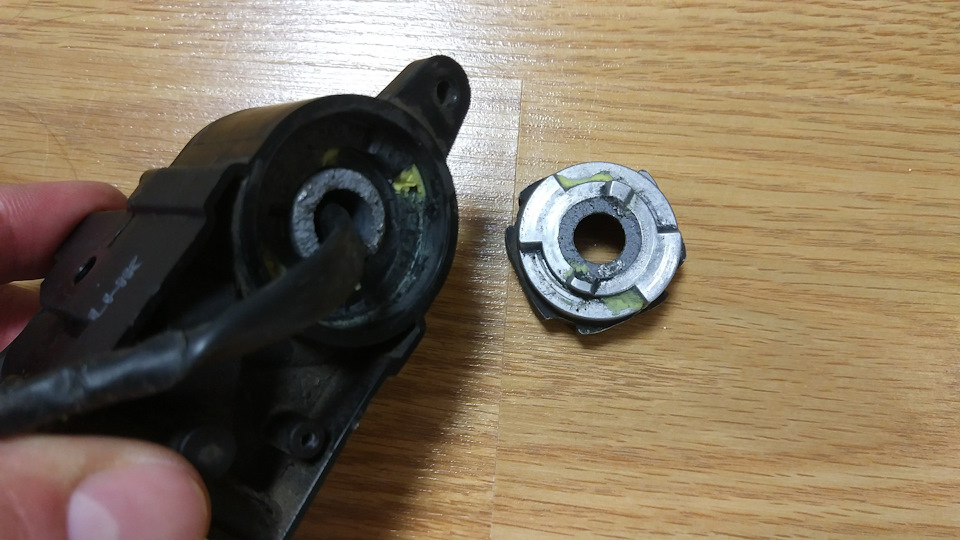

Далее под крышкой откручивать 3 болта от моторчика и менять опору.
И потом все собрать обратно.
Сейчас есть зеркало донор с работающими приводами и накладкой.
